STM32H743IIT6 Pregled mikrokontrolera

STM32H743IIT6 Microcontroller pomoću STMICROELECTRONICS dizajniran je za pružanje visokih performansi, napredne memorije i fleksibilnih opcija povezivanja, što ga čini snažnim izborom za aplikacije u kontroli motora, audio obradi, industrijskoj automatizaciji i IoT -u.Ovaj članak pokriva svoje temeljne značajke, konfiguraciju PIN-a, CAD model i ključne aplikacije, pružajući vam jasan prikaz kako ovaj mikrokontroler može učinkovito podržati složene zadatke koji se temelje na podacima.

Katalog

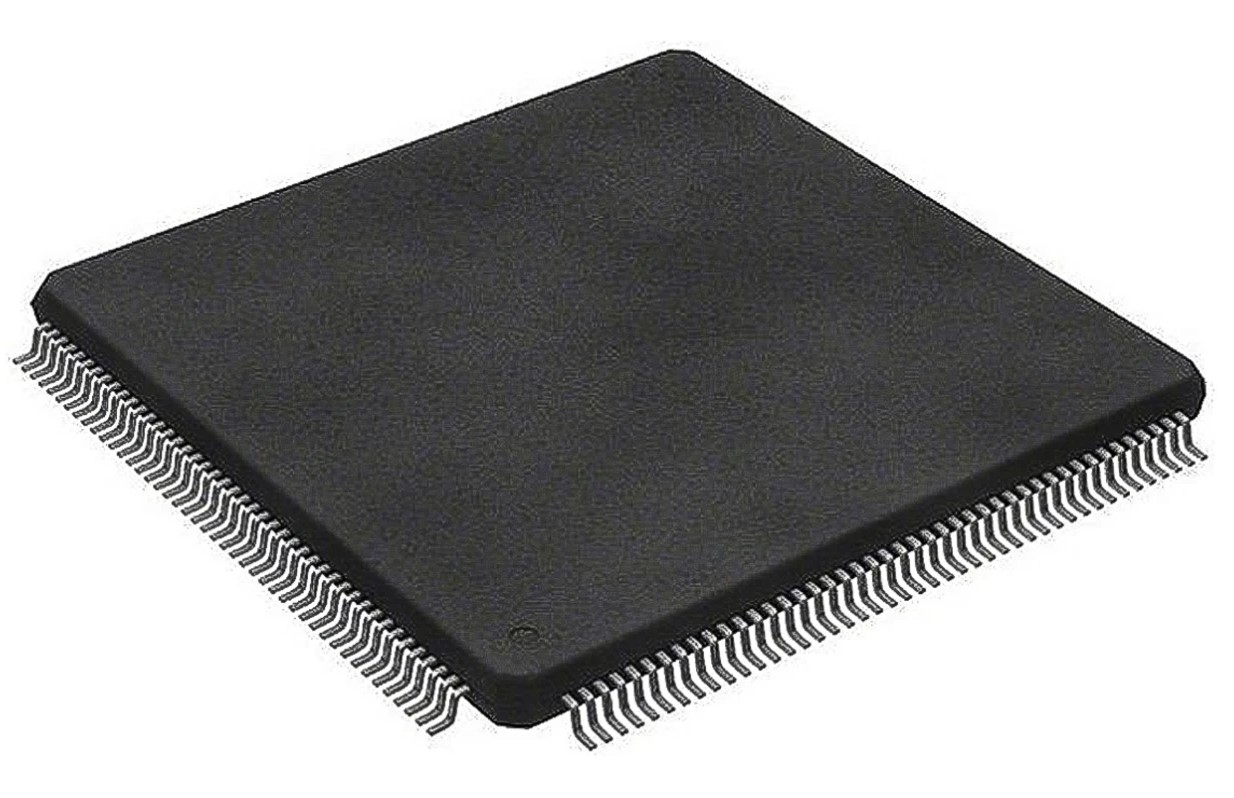

STM32H743IIT6 Pregled mikrokontrolera

A STM32H743IIT6 Stmicroelectronics ima jezgru ARM Cortex-M7 koja radi do 480 MHz, s 2MB flash memorije i 1MB RAM-a.Njegova arhitektura, uključujući umjetnički akcelerator i L1 predmemoriju, učinkovito podržava zadatke u stvarnom vremenu.Integrirana DSP i dvostruka precizna jedinica s pomičnom točkom (DP-FPU) čine je idealnim za rukovanje složenom obradom podataka.Također se neprimjetno povezuje s vanjskom memorijom i raznim perifernim uređajima, što ga čini snažnim izborom za aplikacije poput kontrole motora, audio i industrijske automatizacije.

STM32H743IIT6 CAD model

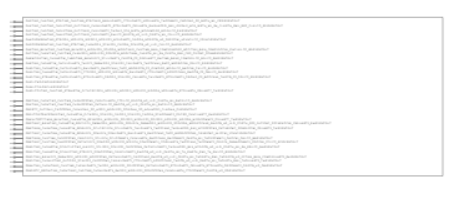

STM32H743IIT6 simbol

STM32H743IIT6

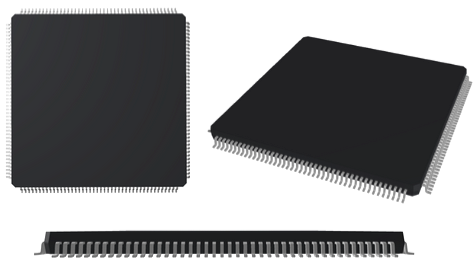

STM32H743IIT6 3D model

Ključne značajke STM32H743IIT6

Dvoankica bljeskalica

STM32H743IIT6 dolazi s dvoankom flash memorije, omogućujući podršku za čitanje i pisanje.Ova značajka omogućuje vam pristup podacima i istovremeno obavljate ažuriranja, čineći operacije učinkovitijim i fleksibilnijim.

Brza rama

Uključuje 192 kbytes TCM RAM -a, podijeljeno u 64 kbytes ITCM RAM -a i 128 kbytes DTCM RAM -a.Ova brza postavka memorije podržava zadatke osjetljive na vremenski osjetljivi, pomažući mikrokontroleru da nesmetano pokrene kritične operacije.

Vanjski kontroler memorije

Mikrokontroler nudi fleksibilni vanjski memorijski kontroler koji podržava spuštenu magistralu do 32 bita.Jednostavno se povezuje s vanjskim tipovima memorije kao što su SRAM, PSRAM, SDRAM i NOR/NAND Flash, proširujući opcije pohrane za veće aplikacije.

Sigurnosne značajke

Opremljen sigurnosnim opcijama poput ROP-a (zaštita od očitavanja), PC-Rop i aktivna zaštita od mrežnice, STM32H743iit6 čuva vaše podatke.Ove značajke štite osjetljive podatke protiv neovlaštenog pristupa i diranja.

Svestrani I/O portovi

Mikrokontroler podržava do 168 I/O priključaka, svaki s mogućnostima prekida.Ova svestranost omogućava jednostavno povezivanje s više vanjskih uređaja i povećava reakciju mikrokontrolera na vanjske signale.

Više ADC -a i DAC -a

S tri ADC-a i dva DAC-a, STM32H743IIT6 pruža precizne analogno-digitalne i digitalno-analogne pretvorbe.Ova značajka čini je idealnim za aplikacije koje trebaju visokokvalitetnu obradu signala, poput audio i motoričke kontrole.

Napredni timeri

Uključuje tajmer visoke rezolucije, 12-bitni timer za opće namjene, dva PWM vremena za kontrolu motora i pet vremena niske snage.Ovi timeri omogućuju točnu kontrolu za zadatke osjetljive na vrijeme i poboljšati učinkovitost u aplikacijama poput kontrole motora i automatizacije.

Generator nasumičnih brojeva

Ugrađeni generator True slučajnih brojeva (RNG) podržava funkcije šifriranja i sigurnosti, čineći mikrokontroler prikladnim za aplikacije koje trebaju sigurno upravljanje podacima i komunikaciju.

Digitalni filtri za sigma-delta modulatore

Četiri digitalna filtra za vanjsku sigma-delta modulatora poboljšavaju kvalitetu obrade signala, posebno korisne u aplikacijama visoke preciznosti koje se oslanjaju na precizno mjerenje i pretvorbu podataka.

Sveobuhvatna komunikacijska sučelja

Podržava širok spektar standardnih i naprednih komunikacijskih sučelja, uključujući CAN, I2C, SAI, SDIO, SPI, USART i USB.Ova sučelja čine integraciju s vanjskim uređajima izravno i prilagodljivim različitim aplikacijama.

STM32H743IIT6 Specifikacije

Tehničke specifikacije, značajke, karakteristike i komponente s usporedivim specifikacijama stmicroelectronics stm32h743iit6

Tip	Parametar
Status životnog ciklusa	Aktivno (posljednje ažurirano: prije 7 mjeseci)
Tvorničko vrijeme vođenja	12 tjedana
Montažni tip	Površinski nosač
Paket / slučaj	176-lqfp
Površinski nosač	DA
Pretvarači podataka	A/D 20x16b;D/a 2x12b
Broj I/OS -a	140
Radna temperatura	-40 ° C ~ 85 ° C TA
Pakiranje	Pladanj
Niz	STM32H7
Status dijela	Aktivan
Razina osjetljivosti na vlagu (MSL)	3 (168 sati)
Broj završetaka	176
Terminalni položaj	Četverokut
Terminalni oblik	Galeb
Vrhunska temperatura reflow (CEL)	Nije navedeno
Napon za opskrbu	3V
Terminal	0,5 mm
Frekvencija	400MHz
Vrijeme@vršne reflow temperature-max-max-max	Nije navedeno
Broj osnovnog dijela	STM32H743
Sučelje	Can, Ethernet, i2c, Irda, Lin, Smbus, SPI, UART, USART, USB
Veličina memorije	2MB
Tipa oscilatora	Unutarnji
Veličina	1m x 8
Napon - napajanje (VCC/VDD)	1,62V ~ 3,6V
UPS/UCS/Periferni ICS tip	Mikrokontroler, RISC
Osnovni procesor	ARM® CORTEX®-M7
Periferan	Brown-Out Detect/Reset, DMA, I2S, LCD, Por, PWM, WDT
Vrsta memorije programske memorije	BLJESAK
Jezgra	32-bitan
Veličina programske memorije	2mb 2m x 8
Povezanost	Canbus, EBI/EMI, Ethernet, I2C, IRDA, Linbus, MDIO, MMC/SD/SDIO, QSPI, SAI, SPDIF, SPI, SWPMI, UART/USART, USB OTG
Veličina	32
Ima ADC	DA
DMA kanali	DA
Širina podataka s podacima	32b
Broj vremena/šaltera	20
Adresa širina autobusa	26
Broj A/D pretvarača	3
Broj UART kanala	9
Broj ADC kanala	36
Maksimalna temperatura spoja (TJ)	125 ° C
Broj PWM kanala	2
Broj I2C kanala	4
Raspon ambijentalnog temperature visok	85 ° C
Broj SPI kanala	6
Broj Ethernet kanala	1
Visina	1,6 mm
ROHS status	Rohs3 kompatibilan

Primjene STM32H743IIT6 Mikrokontroler

Kontrola motora

STM32H743IIT6 je prikladan za kontrolu različitih vrsta motora, kao što su BLDC, PMSM, ACIM i DC motori.Podržava napredne PWM tehnike i algoritme orijentiranih na terene, omogućujući preciznu kontrolu nad brzinom, okretnim momentom i položajem.To ga čini idealnim za aplikacije poput električnih vozila, robota i električnih alata.

Medicinska oprema

S jakim digitalnim mogućnostima obrade signala, STM32H743iit6 može podnijeti zadatke poput filtriranja, FFT -a i kompresije podataka, koji su ključni u medicinskim snimkama i dijagnozama kao što su ultrazvuk i MRI.Također može raditi s protokolima s niskom i sigurnom komunikacijskom protokolom za nosive medicinske uređaje.

Industrijska automatizacija

Mikrokontroler podržava industrijske protokole kao što su Can, Ethernet, Modbus i Profibus, što ga čini prikladnim za automatizaciju i upravljačke sustave.Njegova sposobnost zadatka u stvarnom vremenu omogućava mu upravljanje funkcijama poput kontrole PID-a i kontrole pokreta, aplikacija za ugradnju poput PLC-a, pretvarača i prekidača.

Audio obrada

STM32H743IIT6 može obraditi visokokvalitetne audio signale, uključujući formate MP3, AAC i FLAC, kroz svoja SAI, I2S i SPDIF sučelja.Također može generirati i sintetizirati zvukove, što ga čini prikladnim za audio aplikacije poput pametnih zvučnika, zvučnih tragova i slušalica.

Mobilni i potrošački uređaji

Učinkovita moć obrade ovog mikrokontrolera i načini male snage čine ga idealnim za mobilne uređaje, uključujući igre za igre, tablete i pametne satove.Podržava interaktivna iskustva i može se neprimjetno povezati s vanjskim senzorima za poboljšanu funkcionalnost.

IoT i pametne aplikacije

Uz podršku za Ethernet, USB i SDIO, kao i opcionalno bežično povezivanje kroz vanjske module, STM32H743iit6 dobro odgovara IoT i Smart Applications.Može podnijeti povezivanje oblaka, šifriranje podataka i provjeru autentičnosti, što ga čini prikladnim za pametne kuće, gradske i poljoprivredne tehnologije.

Informacije o proizvođaču za STM32H743IIT6

Stmicroelectronics, vodeći proizvođač poluvodiča osnovanog 1987. godine, sjedište je u Ženevi u Švicarskoj.Poznat po svojim inovativnim, pouzdanim komponentama u automobilskim, industrijskim i IoT aplikacijama, Stmicroelectronics podržava programere proizvodima koji omogućuju učinkovita i održiva tehnološka rješenja.

Podatkovni list pdf

STM32H743IIT6 podatkovni list:

STM32H743IIT6.PDF
