Vodič za klizni prekidač: Kako radi, vrste i primjene u strujnim krugovima

U ovom ćete članku naučiti što je klizni prekidač i kako se koristi za upravljanje protokom električne energije u krugu.Razumjet ćete njegov simbol, unutarnju konstrukciju i princip rada.Također ćete istražiti različite vrste kliznih prekidača, njihove električne specifikacije, prednosti, ograničenja i uobičajene primjene.Osim toga, vidjet ćete kakvi su klizni prekidači u usporedbi s prekidačima s ručicama i prekidačima te kako odabrati onaj pravi za krug.

Katalog

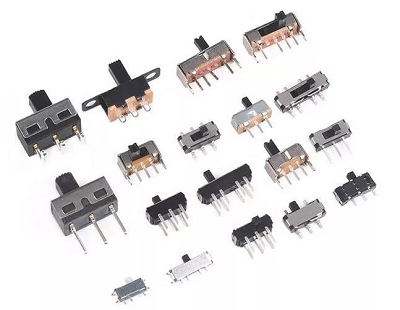

Slika 1. Klizni prekidač

Što je klizni prekidač?

Klizna sklopka je mala ručna elektromehanička sklopka koja se koristi za kontrolu protoka električne struje u krugu.Djeluje pomicanjem malog klizača iz jednog položaja u drugi kako bi uključio ili isključio krug ili promijenio njegovu vezu.Klizni prekidači obično se nalaze u elektroničkim uređajima, tiskanim pločama i upravljačkim pločama jer su kompaktni i jednostavni za rukovanje.Omogućuju ručno uključivanje ili isključivanje električne energije jednostavnim kliznim pokretom.Zbog svoje pouzdanosti i jednostavnog dizajna, klizni prekidači naširoko se koriste u potrošačkoj elektronici, kontrolama napajanja i malim elektroničkim modulima.

Simbol kliznog prekidača

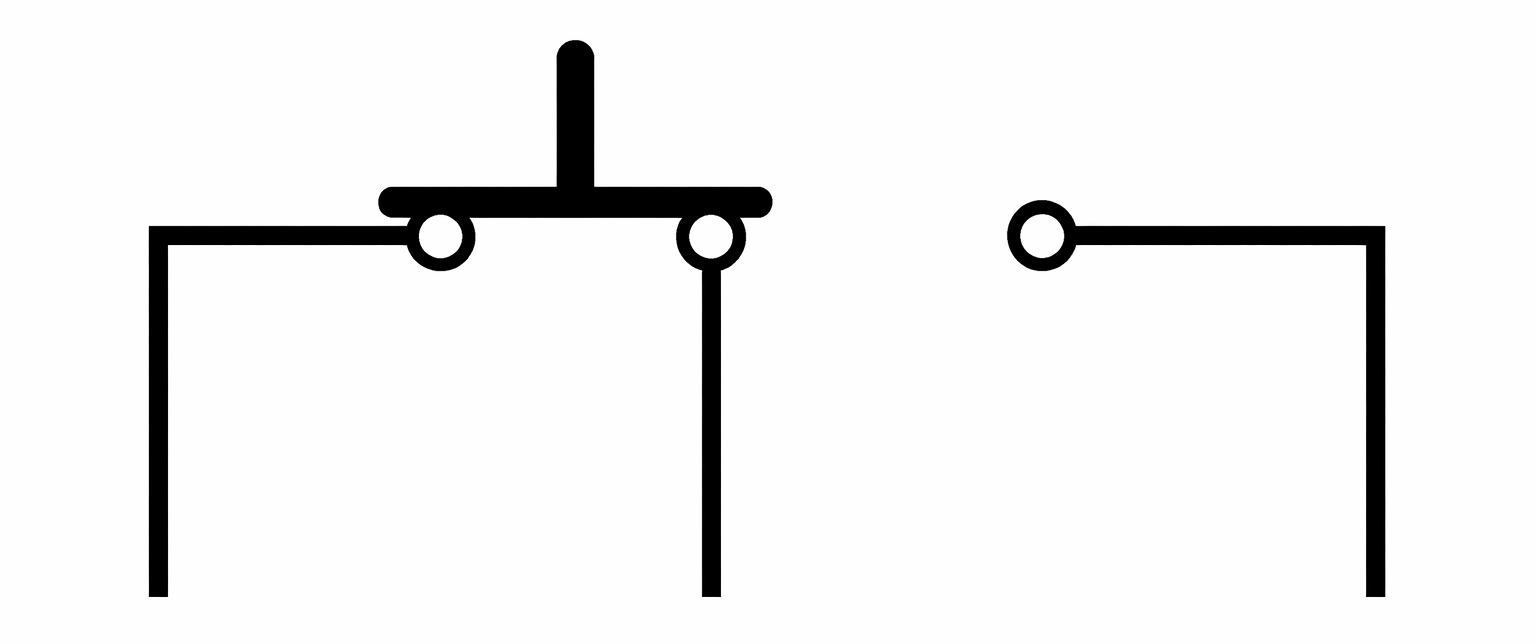

Slika 2. Simbol kliznog prekidača

U električnim shemama, simbol klizne sklopke predstavlja prekidački uređaj koji se koristi za otvaranje ili zatvaranje električnog kruga.Simbol se obično sastoji od fiksnih spojnih točaka i pomične linije koja označava putanju prebacivanja između terminala.Ovaj dijagram nam pomaže razumjeti kako sklopka povezuje različite dijelove kruga.Točan simbol može malo varirati ovisno o konfiguraciji prekidača prikazanoj na dijagramu.Korištenje standardnih shematskih simbola osigurava da dijagrami strujnog kruga ostanu jasni, dosljedni i laki za tumačenje tijekom elektroničkog dizajna i rješavanja problema.

Konstrukcija kliznog prekidača

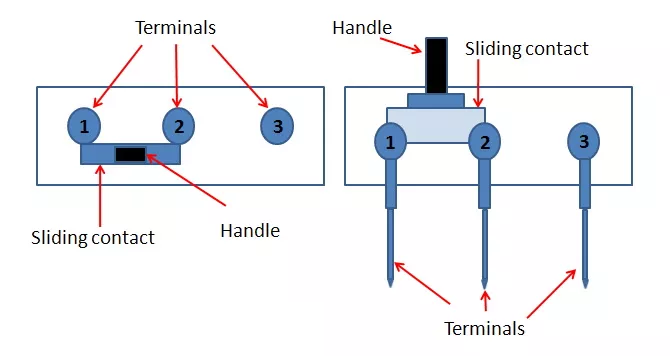

Slika 3. Konstrukcija kliznog prekidača

• Ručka (klizač)

Ručka je vanjski dio kliznog prekidača koji se pomiče prstom.Obično je izrađen od plastike ili izdržljivog izolacijskog materijala kako bi se osigurao siguran ručni rad.Ručka se pomiče vodoravno duž fiksne putanje kako bi promijenila položaj unutarnjih kontakata unutar prekidača.

• Klizni kontakt (pokretni kontakt)

Klizni kontakt je pomični vodljivi dio pričvršćen na mehanizam klizača.Obično je izrađen od metala kako bi se osigurao dobar električni kontakt između terminala.Ova se komponenta fizički pomiče preko različitih kontaktnih točaka kada se pomakne klizač.

• Terminali

Stezaljke su metalne igle koje povezuju klizni prekidač s električnim krugom.Protežu se od tijela sklopke tako da se mogu zalemiti na tiskanu ploču (PCB).Svaki terminal djeluje kao spojna točka između sklopke i vanjskog ožičenja kruga.

• Stanovanje

Kućište je vanjsko kućište koje obuhvaća i štiti unutarnje komponente kliznog prekidača.Obično se izrađuje od plastike ili metala kako bi se osigurala mehanička čvrstoća i izolacija.Kućište održava poravnate unutarnje dijelove i štiti ih od prašine, oštećenja i vanjskih smetnji.

Princip rada kliznog prekidača

Princip rada kliznog prekidača temelji se na kretanju kliznog pokretača koji mijenja vezu između unutarnjih kontakata.Kada gurnete klizač na jednu stranu, unutarnji kontakt se poravnava s određenim terminalom unutar prekidača.Ovo poravnanje dovršava električni put ili prekida vezu ovisno o položaju prekidača.Ako kontakt premosti dva priključka, električna struja može teći kroz krug.Kada se klizač odmakne od kontaktne točke, strujni krug se prekida i struja prestaje teći.Ovaj jednostavan klizni pokret omogućuje prekidaču da ručno kontrolira električno stanje kruga.Zbog ovog jednostavnog mehanizma, klizni prekidači pružaju pouzdanu ručnu kontrolu u mnogim elektroničkim sustavima.

Vrste kliznih prekidača

SPDT klizni prekidač

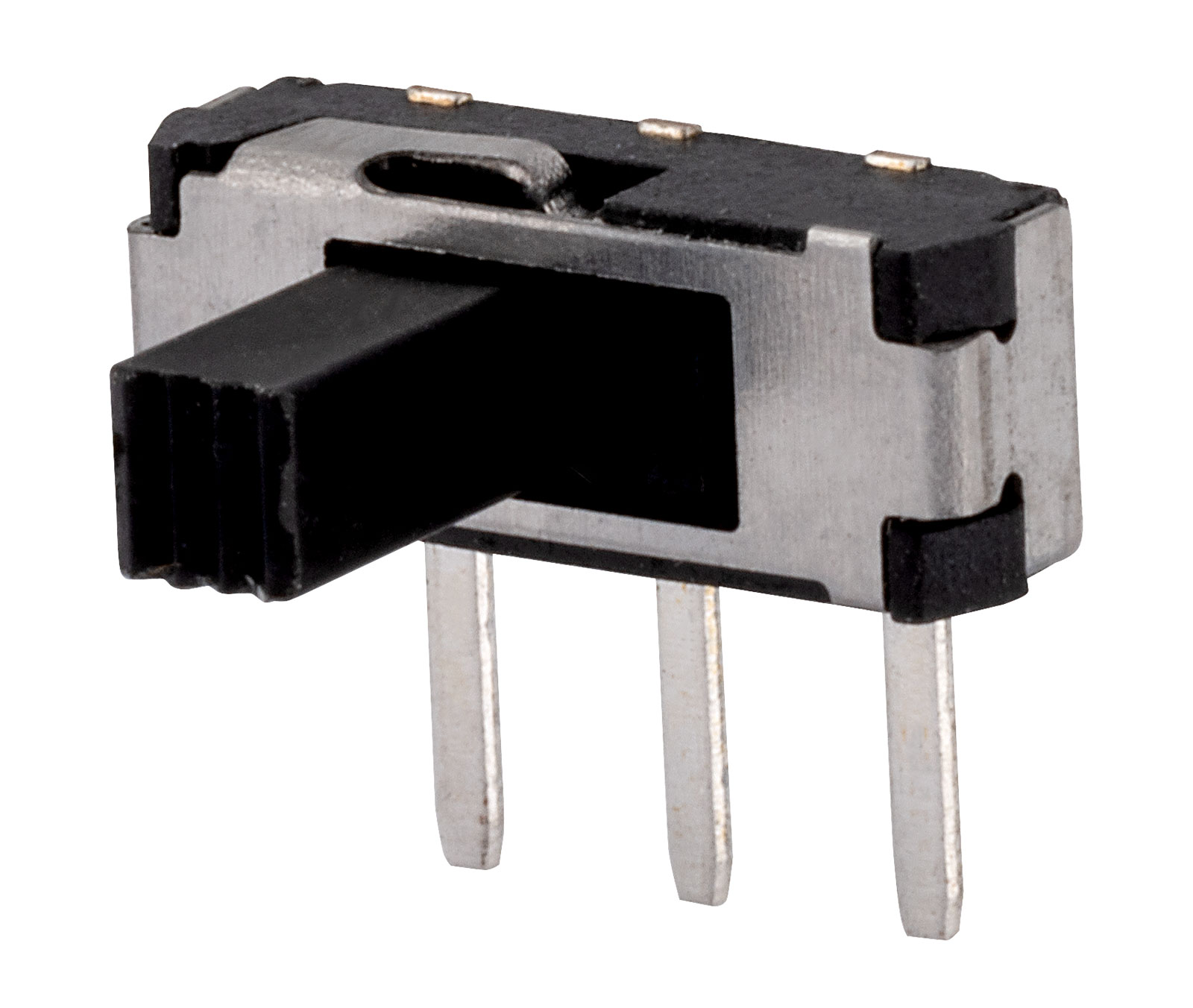

Slika 4. SPDT klizni prekidač

SPDT (Single Pole Double Throw) klizni prekidač je prekidač koji povezuje jedan ulazni terminal s jednim od dva moguća izlazna terminala.Sadrži jedan pokretni kontakt koji može kliziti između dvije različite spojne točke.Kada se klizač pomakne u jedan položaj, ulazni terminal spaja se na prvi izlazni terminal.Kada se klizač pomakne na drugu stranu, veza se mijenja na drugu izlaznu stezaljku.Ova radnja preklapanja omogućuje preusmjeravanje jednog strujnog kruga između dva različita električna pravca.Dizajn prikazan na slici ilustrira kako klizni pokretač mijenja vezu između terminala dok se pomiče.Zbog ovog jednostavnog rasporeda sklopki, SPDT klizni prekidači obično se koriste za odabir osnovnog signala ili kruga.

SPST klizni prekidač

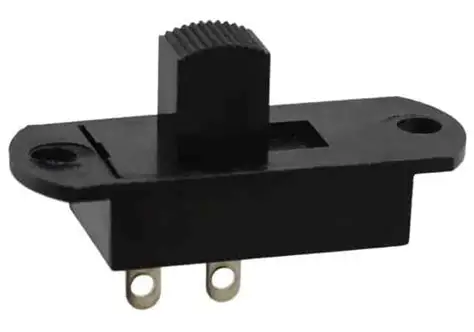

Slika 5. SPST klizni prekidač

SPST (Single Pole Single Throw) klizni prekidač najjednostavniji je tip kliznog prekidača koji se koristi za upravljanje jednim električnim krugom.Ima jedan ulazni terminal i jedan izlazni terminal koji se spajaju ili odspajaju kliznim djelovanjem.Kada se klizač pomakne u položaj ON, unutarnji kontakt povezuje dva terminala zajedno.Kada se klizač pomakne u položaj OFF, kontakt se odvaja i električni put se prekida.Ovaj jednostavan mehanizam djeluje kao osnovna kontrola za uključivanje/isključivanje električne struje.Struktura prikazana na slici pokazuje kako se klizač pomiče između dva položaja za kontrolu veze.Zbog svoje jednostavnosti, SPST klizni prekidač naširoko se koristi za jednostavne funkcije prebacivanja napajanja.

DPST klizni prekidač

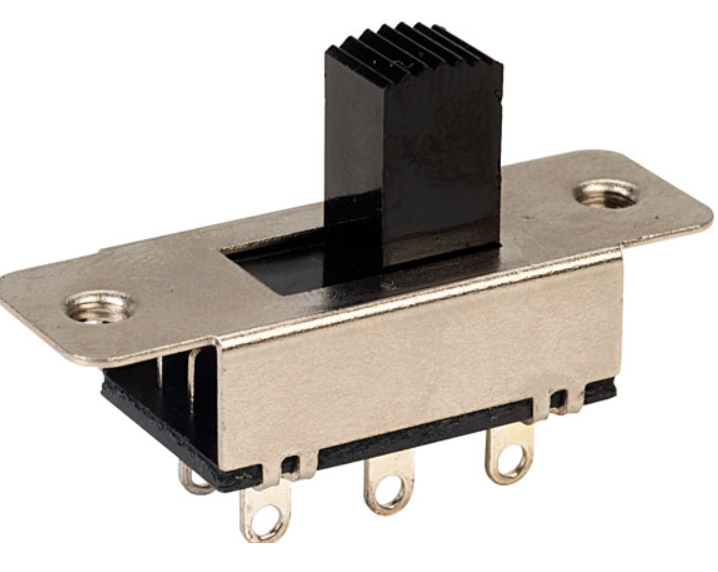

Slika 6. DPST klizni prekidač

DPST (Double Pole Single Throw) klizni prekidač dizajniran je za upravljanje dvama neovisnim strujnim krugovima u isto vrijeme koristeći jedno klizno djelovanje.Sadrži dvije odvojene unutarnje staze preklapanja koje se pomiču zajedno kada se koristi klizač.Kada se klizač gurne u položaj ON, oba kruga postaju spojena istovremeno.Kada se pomakne u položaj OFF, oba priključka su otvorena u isto vrijeme.Ovaj dizajn omogućuje spajanje dva električna voda zajedno s jednom ručnom kontrolom.Konfiguracija prikazana na slici odražava kako jedan klizni pokret utječe na dvije unutarnje staze prebacivanja.DPST klizni prekidači obično se koriste kada se dva kruga moraju kontrolirati zajedno na sinkroniziran način.

DPDT klizni prekidač

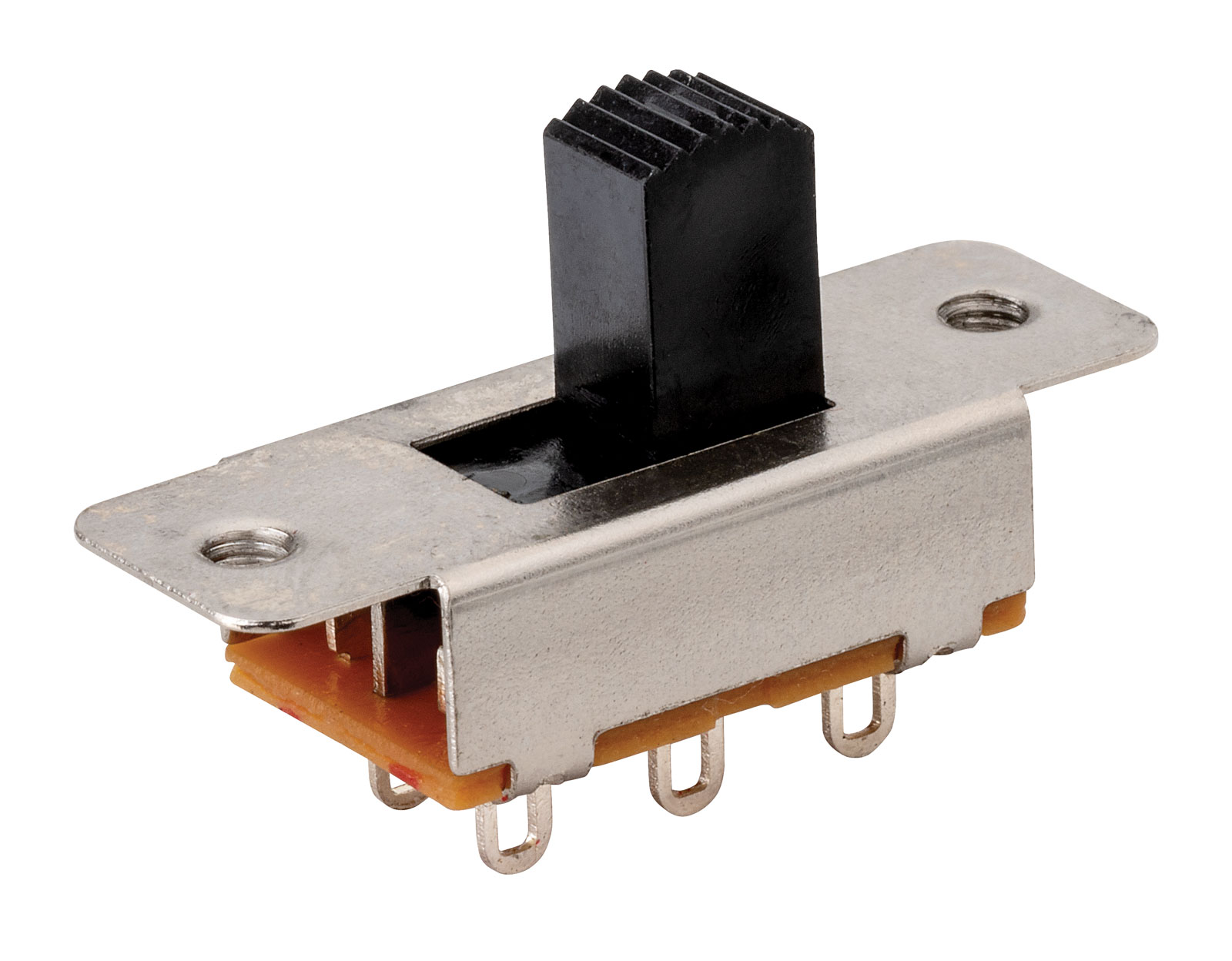

Slika 7. DPDT klizni prekidač

DPDT (Double Pole Double Throw) klizni prekidač je sklopni uređaj koji može kontrolirati dva odvojena kruga i prebacivati svaki između dva različita izlazna puta.Sadrži dva pola, svaki s dvije moguće spojne točke.Kada se klizač pomiče, oba kruga istodobno mijenjaju svoje priključne položaje.To omogućuje svakom krugu da se izmjenjuje između dva različita putanja terminala ovisno o položaju klizača.Preklopna struktura prikazana na slici pokazuje kako je više terminala raspoređeno da podrže ovu dvostruku funkciju preklapanja.Zbog ove mogućnosti, DPDT klizni prekidač pruža fleksibilnu kontrolu prebacivanja za krugove koji zahtijevaju dvije istovremene promjene veze.

Električne specifikacije kliznih prekidača

Parametar	Specifikacija
Nazivni napon	12 V – 50 V DC tipična vrijednost za male PCB klizne sklopke
Trenutna ocjena	0,3 A – 3 A ovisno o veličini sklopke i dizajnu kontakta
Kontaktni otpor	≤ 20 mΩ tipično kada su kontakti zatvoreni
Otpor izolacije	≥ 100 MΩ pri 500 V DC
Dielektrična čvrstoća	500 V – 1000 V AC tijekom 1 minute između priključaka
Raspon radne temperature	−20°C do +85°C tipično radno područje
Mehanički život	10.000 – 50.000 ciklusa uključivanja
Električni život	5.000 – 10.000 sklopnih ciklusa pod nazivnim opterećenjem
Vrsta terminala	PCB igle s rupama ili lemljeni terminali
Kontaktni materijal	Kontakti od posrebrene legure bakra ili mesinga
Ocjena kontakta	0,3 A pri 50 V DC ili 3 A pri 12 V DC (uobičajene vrijednosti)
Snaga prebacivanja	100 gf – 300 gf sila aktiviranja klizača
Udaljenost putovanja	2 mm – 4 mm pomicanje klizača između položaja
Izolacijski materijal	Visokotemperaturna termoplastika (UL94 V-0 ocjena)
Razmak između terminala	2,54 mm – 5,08 mm standardni razmak PCB-a

Prednosti i ograničenja kliznih prekidača

Klizni prekidači koriste se u elektroničkim sklopovima jer su jednostavni, jeftini i laki za korištenje, ali imaju i neka ograničenja.

Prednosti kliznih prekidača

• Jednostavna ručna kontrola olakšava rukovanje kliznim prekidačima u mnogim elektroničkim uređajima.

• Kompaktna veličina omogućuje im jednostavno postavljanje na male tiskane ploče i prijenosnu opremu.

• Niski troškovi proizvodnje čine ih ekonomičnima za velike elektroničke proizvode.

• Čisti položaj ON/OFF omogućuje vidljiv status prebacivanja.

• Pouzdana mehanička struktura osigurava stabilne performanse prebacivanja u osnovnim krugovima.

• Jednostavna instalacija na tiskane pločice pomoću standardnih terminala za lemljenje.

Ograničenja kliznih prekidača

• Mehanički kontakti mogu se istrošiti nakon mnogo ciklusa uključivanja.

• Ograničena brzina prebacivanja u usporedbi s elektroničkim ili poluprovodničkim sklopkama.

• Mala veličina može otežati ručni rad u određenim izvedbama.

• Nije prikladno za sklopke velike snage ili velike struje.

• Izloženost prašini ili vlazi može utjecati na dugotrajnu pouzdanost prebacivanja.

Primjene kliznih prekidača

1. Potrošačka elektronika

Klizni prekidači često se koriste u maloj potrošačkoj elektronici kao što su radio, zvučnici i elektronički uređaji.Omogućuju ručno upravljanje snagom ili osnovnim funkcijama jednostavnim kliznim pokretom.Njihova kompaktna veličina čini ih idealnim za uređaje s ograničenim unutarnjim prostorom.

2. Prijenosni elektronički uređaji

Mnogi prijenosni uređaji koriste klizne sklopke za kontrolu napajanja ili odabir načina rada.Primjeri uključuju ručnu elektroniku, module s baterijskim napajanjem i male komunikacijske uređaje.Prekidač pruža jasan fizički položaj koji pokazuje je li uređaj UKLJUČEN ili ISKLJUČEN.

3. Elektroničke igračke

Klizni prekidači naširoko se koriste u igračkama na baterije za kontrolu napajanja ili aktiviranje funkcija zvuka i osvjetljenja.Oni nude jednostavno i trajno rješenje za prebacivanje prikladno za višekratnu ručnu uporabu.Njihova mala veličina također dobro pristaje unutar kompaktnih kućišta za igračke.

4. Upravljačke ploče

Industrijske ili elektroničke upravljačke ploče ponekad uključuju klizne prekidače za odabir načina rada ili omogućavanje određenih funkcija.Prekidač omogućuje jasan i izravan način za ručnu promjenu postavki.Njegov jednostavan rad olakšava upravljanje opremom.

5. DIY elektronika i izrada prototipova

Klizni prekidači obično se koriste u elektroničkim projektima, pločama za izradu prototipova i razvojnim setovima.Omogućuju ručnu kontrolu stanja strujnog kruga tijekom testiranja i eksperimentiranja.Njihova jednostavna struktura olakšava njihovu integraciju u prilagođene elektroničke dizajne.

6. Krugovi za odabir baterije

Neki elektronički sustavi koriste klizne prekidače za spajanje ili isključivanje izvora baterija unutar kruga.To omogućuje ručno upravljanje izvorima energije u malim elektroničkim uređajima.Klizna radnja omogućuje jednostavan način kontrole veze između električnih vodova.

Klizni prekidač nasuprot prekidaču nasuprot prekidaču s polugom

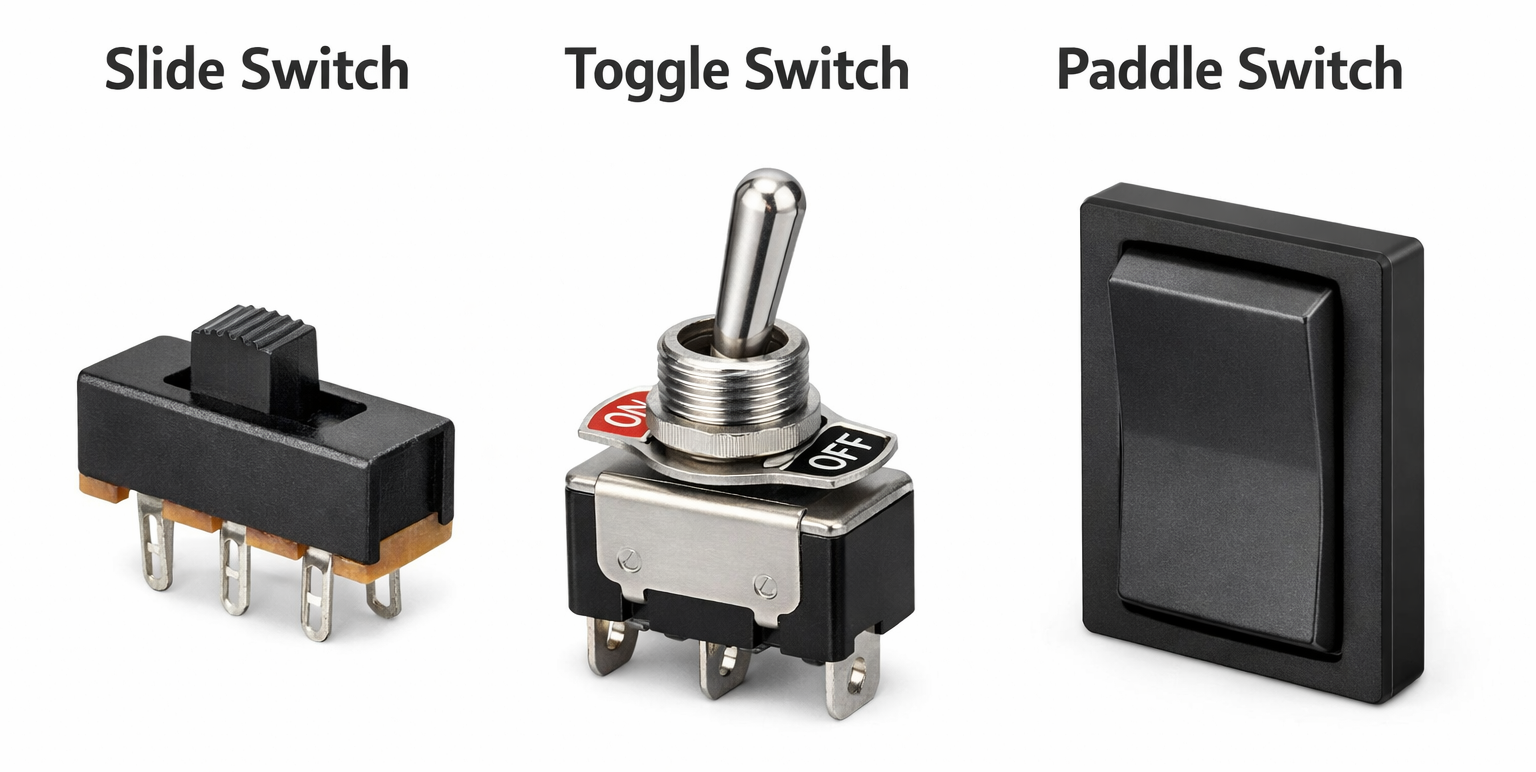

Slika 8. Klizni prekidač u odnosu na prekidač nasuprot prekidaču s polugom

Značajka	Klizni prekidač	Prekidač	Prekidač s lopaticom
Metoda rada	Klizno kretanje	Okretanje poluge	Pritisak na ravnu površinu vesla
Interakcija korisnika	Povucite lijevo ili desno	Okrenite polugu gore ili dolje	Gurnite veslo
Mehanički dizajn	Kompaktni linearni klizač	Pokretač na bazi poluge	Veliki plosnati pokretač
Stil montaže	Montaža na PCB ili panel	Montaža na ploču	Montaža na zid ili ploču
Veličina	Mali i kompaktan	Srednje veličine	Veći dizajn
Vizualni indikator položaja	Očistite položaj klizača	Smjer poluge označava stanje	Položaj lopatice označava stanje
Tipična kontrola	Jednostavna kontrola kruga	Upravljanje sklopnim krugom	Kontrola snage za rasvjetu
Jednostavnost rada	Jednostavno klizno kretanje	Zahtijeva okretanje poluge	Jednostavno rukovanje prešom
Instalacija	Često se lemi na PCB	Montira se kroz otvor na ploči	Ugrađuje se u zidne ploče
Integracija uređaja	Koristi se unutar elektroničkih uređaja	Koristi se u pločama opreme	Koristi se u sustavima upravljanja prostorijom
Preciznost kontrole	Prikladno za male krugove	Prikladno za različite krugove	Dizajniran za ručno upravljanje prostorijom
Trajnost	Umjeren mehanički vijek trajanja	Općenito jak mehanički vijek	Dizajniran za čestu ručnu uporabu
Promjena stila	Linearno sklopno kretanje	Rotacijsko kretanje poluge	Prebacivanje na temelju tiska
Tipično okruženje	Elektronika i mali uređaji	Industrijske ploče ili ploče za opremu	Kontrola stambenih ili građevinskih objekata
Vizualni dizajn	Minimalan i kompaktan	Mehanički i izloženi	Moderna i ravna površina

Kako odabrati pravi klizni prekidač?

1. Odredite električnu ocjenu

Prvi korak je provjeriti potrebne razine napona i struje u krugu u kojem će se prekidač koristiti.Odabrani klizni prekidač mora imati električne vrijednosti koje sigurno podržavaju te vrijednosti.Odabir prekidača s odgovarajućom ocjenom pomaže u sprječavanju pregrijavanja i osigurava stabilan rad kruga.

2. Odaberite ispravnu vrstu montaže

Klizni prekidači dostupni su u različitim stilovima montaže kao što su montaža na PCB ili montažu na ploču.Vrsta montaže treba odgovarati mehaničkom dizajnu uređaja ili tiskane ploče.Pravilna montaža osigurava sigurno pristajanje prekidača i pouzdan rad tijekom rada.

3. Uzmite u obzir veličinu i dimenzije prekidača

Fizička veličina kliznog prekidača mora odgovarati raspoloživom prostoru u uređaju.Trebali biste provjeriti dimenzije prekidača, razmak između terminala i udaljenost klizača.Prekidač odgovarajuće veličine osigurava glatku instalaciju i ugodan rad.

4. Provjerite potreban broj motki i bacanja

Različite konfiguracije kliznih prekidača pružaju različite mogućnosti povezivanja za električne krugove.Potreban raspored polova i bacanja trebao bi odgovarati predviđenoj funkciji upravljanja krugom.Odabir ispravne konfiguracije osigurava da prekidač obavlja željeni zadatak prebacivanja.

5. Procijenite trajnost i mehanički život

Ocjena mehaničkog vijeka trajanja pokazuje koliko ciklusa prebacivanja klizni prekidač može izvesti prije nego što dođe do trošenja.Uređaji koji zahtijevaju često prebacivanje trebali bi koristiti sklopke dizajnirane za dulji mehanički vijek trajanja.To pomaže u održavanju pouzdanih performansi tijekom dulje uporabe.

6. Razmotrite uvjete okoliša

Čimbenici okoline kao što su temperatura, vlaga i prašina mogu utjecati na rad prekidača.Odabir prekidača dizajniranog za očekivano radno okruženje poboljšava dugoročnu pouzdanost.Ovo je posebno važno za uređaje koji se koriste u teškim ili vanjskim uvjetima.

Zaključak

Klizni prekidači su jednostavni i pouzdani uređaji koji se koriste za upravljanje električnim krugovima kliznim pokretom.Njihova mala veličina, niska cijena i jednostavno rukovanje čine ih uobičajenim u mnogim elektroničkim uređajima i tiskanim pločama.Razumijevanje njihovih dijelova, principa rada, tipova i specifikacija pomaže u odabiru pravog prekidača za krug.Odabir odgovarajućeg kliznog prekidača na temelju električne vrijednosti, veličine i konfiguracije osigurava sigurno i učinkovito upravljanje krugom.
