TB6600 Kontroler stepper motora: pinout, arduino sučelje i kako funkcionira

Katalog

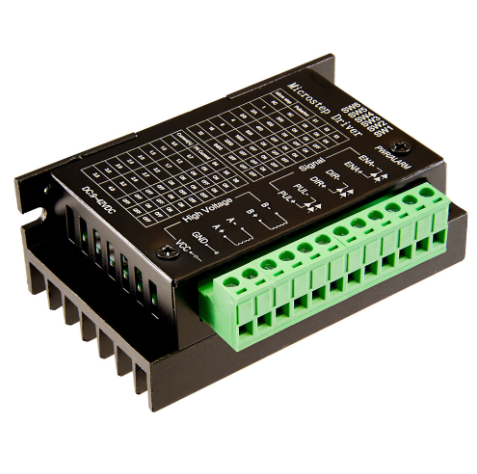

Pregled modula upravljačkog upravljačkog sustava TB6600

A TB6600 Modul upravljačkog programa Stepper Motor je uređaj koji se razlikuje po svojoj otpornosti i prilagodljivosti za kontrolu dvofaznih stepper motora.Neosnovano se povezuje s širokim nizom mikrokontrolera, uglavnom Arduina, potičući stvaranje točnih 5V digitalnih impulsnih izlaza.Ovi su izlazi dinamični za održavanje osjetljive ravnoteže upravljanja motorom.Radeći u rasponu napona od 9-42V DC i podržavajući vršnu struju od 4 ampera, svestran je izbor za razne projekate na temelju motora.Ova prilagodljivost omogućuje vam učinkovito upravljanje pozicioniranjem i brzinom motora, što je vrlo korisno u aplikacijama koje imaju za cilj minimizirati složenost kodiranja.Visokofrekventna izolacija modula OptoCoupler značajno povećava njegovu pouzdanost smanjujući rizike smetnji i osiguravajući stabilan rad.

Harmonija s brojnim mikrokontrolerima čini vozač TB6600 prikladnim izborom za projekte koji zahtijevaju zamršenu kontrolu motora.Glatko se integrira s platformama poput Arduina, odražavajući njegovu sposobnost za ispunjavanje različitih očekivanja.Na primjer, korištenje ovog upravljačkog programa u CNC strojevima ili 3D pisačima omogućuje precizno i ​​kontrolirano kretanje, što ilustrira njegovu korisnost u različitim poljima.

Ovaj se modul ističe zahvaljujući podršci za 2fazne i 4-fazne koračne motore, kao i hibridne konfiguracije.Dizajn bipolarnog H-mosta sastavljen je za učinkovito upravljanje naponom i strujom, osiguravajući da vozač donosi vrhunske performanse kroz svoje primjene.U okruženjima u kojima je prioritet preciznost i pouzdanost, poput automatiziranih proizvodnih linija i robotike, ove su značajke visoko cijenjene.

Značajke

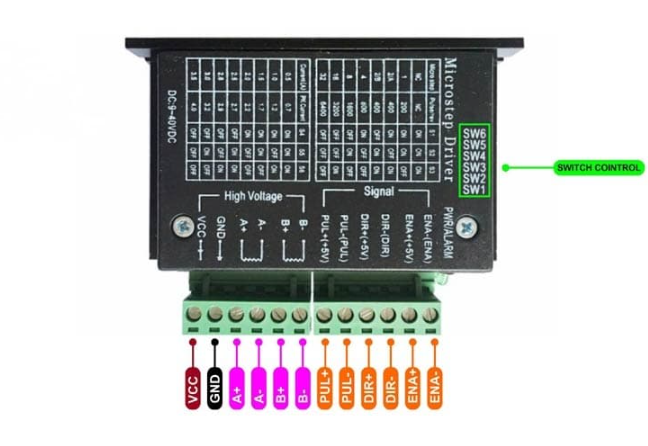

Konfiguracija pin

Tehničke specifikacije

Konfiguracija kruga H-mosta za TB6600

TB6600 modul za pokretački motor ozbiljna je komponenta dizajnirana za kontrolu dvofaznih i 4-faznih koračnih motora, koristeći dvopolarnu konfiguraciju H-mosta za učinkovit rad.Ova konfiguracija koristi MOSFET tranzistore kako bi se osiguralo visoke performanse u smislu trenutnog rukovanja i toplinske stabilnosti.Modul djeluje interakcijom s dvije primarne upravljačke igle: korak s korakom, koji aktivira korak motora sa svakim impulsom, i pin za smjer, koji određuje smjer rotacije motora na temelju primijenjenog napona.Zajedno, ovi ulazi omogućuju preciznu kontrolu nad koračnim slijedom motora i smjeru rotacije.

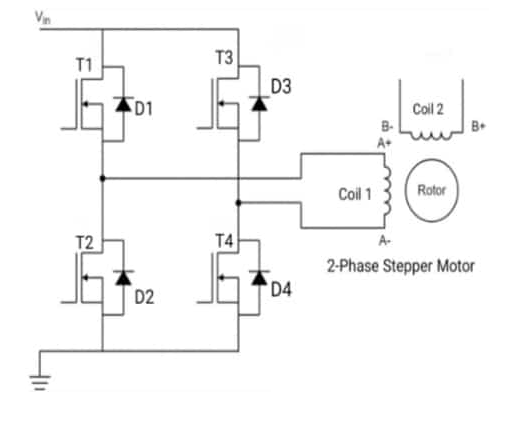

Dijagram kruga ističe četiri ključna tranzistora, T1, T2, T3 i T4, raspoređeni u strukturi H-mosta.Ovi MOSFET -ovi su okosnica rada modula, što omogućava dvosmjerni protok struje potrebnog za pokretanje koračnog motora.Pored toga, dijagram uključuje letnje diode (D1, D2, D3 i D4), koje su ključne za zaštitu kruga od naponskih šiljaka uzrokovanih induktivnim opterećenjem motora.Ove diode sprječavaju prekomjerne struje i oštećenja osjetljivih komponenti tijekom rada.A+, A-, B+i B-terminali koriste se za spajanje motora, osiguravajući točno i kontrolirano kretanje osovine motora.

Kako H-most omogućuje rotaciju motora?

Vozač TB6600 djeluje koordiniranim djelovanjem MOSFET tranzistora u H-mostu.Na primjer:

• Rotacija u smjeru kazaljke na satu nastaje kada se aktiviraju tranzistori T1 i T4, usmjeravajući struju iz A+ do A-.

• Rotacija u smjeru suprotnom od kazaljke na satu događa se kada su T2 i T3 angažirani, preokrećući struju iz A- do A+.

Ova izmjenična aktivacija tranzistora osigurava glatko dvosmjerno kretanje.Da bi se postigao optimalni moment i učinkovit rad, neophodni su precizni vremenski i regulacija napona.

Načini rada za svestranu kontrolu

TB6600 podržava četiri različita načina rada, svaki dizajniran za uravnoteženje zakretnog momenta, preciznosti i veličine koraka, ovisno o zahtjevima za primjenu:

• Valni način: U ovom se načinu istodobno napaja samo jedna zavojnica.Aktiviranje jedne zavojnice rotira motor za 90 stupnjeva u jednom smjeru, dok se struja okreće u suprotnom smjeru.Naizmjeničnim zavojnicama motor postiže kontinuirani rad.Ovaj je način jednostavan, ali pruža manje okretnog momenta u usporedbi s drugim načinima.

• Način punog koraka: Obje zavojnice se istovremeno snalaze u ovom načinu, stvarajući jače magnetsko polje.To rezultira povećanim okretnim momentom, što ga čini idealnim za aplikacije koje zahtijevaju veću snagu i stabilnost.

• Pola koraka: Kombinacija valnog načina rada i načina rada u cijelosti, ovaj način se izmjenjuje između energije u jednoj zavojnici i oba zavojnica.Učinkovito smanjuje veličinu koraka na 45 stupnjeva, pružajući ravnotežu između preciznosti i okretnog momenta.Međutim, zakretni moment može varirati ovisno o tome jesu li jedan ili oba zavojnice energizirani tijekom određenog koraka.

• Microstep Način : Najiskretniji od svih načina, MicroStep način rada još više smanjuje veličinu koraka pažljivim modulacijom struje kroz motoričke faze.To se postiže naprednim krugom za stvaranje glatkih i postupnih prijelaza između koraka.Ovaj je način idealan za aplikacije koje zahtijevaju visoku preciznost i dosljedni okretni moment, kao što su CNC strojevi ili robotika.

Integriranje TB6600 s Arduino Uno

Učinkovita kontrola stepper motora zahtijeva kombinaciju pouzdanog hardvera i pažljivo programiranog softvera.TB6600 pokretač stepper motora ističe se kao odličan alat za rad u dvofaznim koračnim motorima.Podržava više operativnih načina, poput vala, punog koraka, polu-koraka i mikro-koraka.Njegove ugrađene zaštite-uključujući zaštitne mjere od niskog napona, prekomjernog strujanja i pregrijavanja-čine to solidnim izborom za projekte koji zahtijevaju preciznost i izdržljivost.

Da biste postavili TB6600 s Arduino Uno, prikupite sljedeće komponente:

• Arduino Uno R3

• TB6600 upravljački program stepper (4A verzija)

• Stepper Motor (s preporučenom ocjenom 1,65A)

• Pouzdano napajanje (npr. Baterija ili regulirani istosmjerni izvor napajanja)

• Jumper žice

• Arduino IDE instaliran na vašem računalu

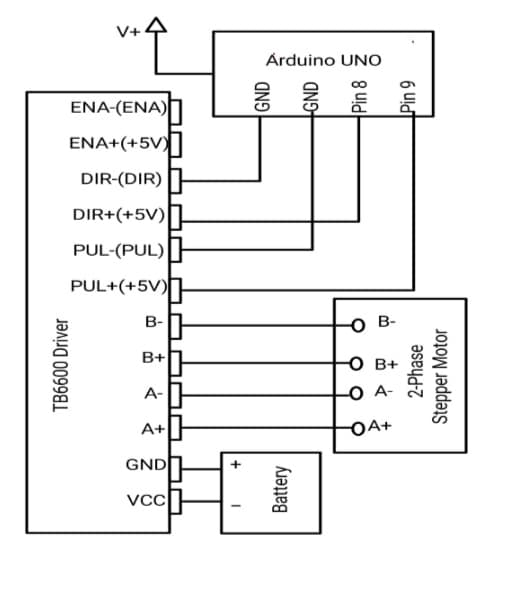

Da biste integrirali TB6600 s Arduinom, slijedite ove detaljne upute

Spojite signale smjera i impulsa

• Povežite TIR+ i PUL+ terminale na TB6600 na Arduino Pins 8 i 9, respektivno.Ove igle šalju smjernice i pulsne signale.

• Pričvrstite dir- i pul-terminale na tlo (GND) pin Arduino.

• Spojite motor na TB6600: Pričvrstite žice stepper motora na terminale TB6600.

• A+ i A- za jednu zavojnicu motora.

• B+ i B- za drugu zavojnicu.

• Uključite upravljački program TB6600: Spojite VCC i GND igle na TB6600 na vaše napajanje.Osigurajte da napon odgovara vašem motoru i zahtjevima vozača kako bi se izbjeglo oštećenje.

Podešavanje rezolucije mikrostepa

TB6600 omogućava vam da precizno prilagodite preciznost kretanja stepper motora pomoću SW1 i SW2 prekidača.Prilagodite ove sklopke na sljedeći način:

• Rezolucija koraka: Postavite SW1 i SW2 isključite.

• Rezolucija koraka: Postavite SW1 OFF i SW2 uključeno.

• 1/32 Rezolucija koraka: Postavite i SW1 i SW2 isključeno.

• Način punog koraka: Postavite i SW1 i SW2 uključeno.

Tablica istine

Podešavanje prekidača omogućava vam optimiziranje ravnoteže između preciznosti i brzine na temelju potreba vašeg projekta.

Da bi se osiguralo da vaš motor radi u ograničenjima sigurne struje, TB6600 sadrži dodatne sklopke (SW4 i SW6) za podešavanje protoka struje.Ove su postavke korisne za:

• Sprječavanje oštećenja preopterećenja.

• Održavanje dosljednih motoričkih performansi.

• Uvijek provjerite da li motorna struja ostaje ispod vozačevog maksimalnog 4A kako biste zaštitili obje komponente.

• Upravljački smjer motora: Ako želite da se motor okreće u suprotnom od kazaljke na satu, izmijenite stanje DIR+ PIN -a u vašem Arduino kodu.

• Ispitivanje i rješavanje problema: Nakon dovršetka postavljanja, učitajte osnovnu skicu za kontrolu koraka kako biste provjerili funkcionalnost ožičenja i upravljačkog programa.

• Izbjegavajte pregrijavanje: Osigurajte pravilnu ventilaciju za vozač TB6600, posebno u aplikacijama visoke struje.

Prijava

TB6600 modul igra aktivnu ulogu u brojnim sektorima u kojima se koristi pažljiva kontrola motora.Njegova prilagodljivost sjaji u različitim implementacijama koje ističu njegove jedinstvene mogućnosti:

Pozicioniranje antene

U području telekomunikacija, postizanje optimalnog poravnanja antene obvezno je za prijem i prijenos signala kvalitetnog signala.TB6600 olakšava precizno kretanje, povećavajući na taj način učinkovitost komunikacijskih sustava.

Upravljanje motornim stepenicama

Unutar automatizacije i robotike, precizno rukovanje stepper motorom postiže se kroz TB6600, što vam omogućuje usavršavanje preciznosti kretanja i pouzdanost sustava.

CNC operacije

Za računalne uređaje numeričke kontrole (CNC), TB6600 poboljšava zamršene procese rezanja i glodanja, omogućujući vam održavanje visoke razine točnosti i ponovljive preciznosti u njihovom radu.

Preciznost 3D ispisa

U proizvodnji dodavanja, posebno 3D ispisa, TB6600 nudi detaljnu kontrolu motora, podržavajući točno pozicioniranje glava za ispis potrebne za izradu složenih oblika i oblika.

Složena motorna kontrola

Modul je vrijedan za zamršene zadatke upravljanja motorom unutar složenih automatizacijskih sustava, povećavajući učinkovitost i omogućavanje rafiniranog upravljanja.

Kontrola brzine, položaja i rotacije

TB6600 se ističe u scenarijima koji zahtijevaju točnu brzinu i rotacijsku kontrolu, uglavnom se koristi za optimizaciju performansi u stalno mijenjanju okruženja.

Slikovni uređaji i bankarski sustavi

Modul podržava pouzdan rad fotoaparata i bankomata osiguravajući glatke, točne motoričke pokrete, što proširuje operativni životni vijek uređaja.

Preciznost u gravirajućim uređajima

Za alate i strojeve za graviranje, TB6600 pruža preciznu kontrolu potrebnu za izvršavanje fino detaljnih dizajna, opasan faktor u industrijama u kojima su dominantni preciznost i detalji.
