TCRT5000 IR senzor: pinout, značajke i podatkovni list

Ovaj članak istražuje TCRT5000, inovativni infracrveni senzor koji kombinira IR -emiter i fototransistor kako bi učinkovito filtrirao vidljivo svjetlo, poboljšavajući otkrivanje objekta kroz IR svjetlost refleksija.Njegova preciznost usredotočenosti na infracrvene valne duljine čini ga pouzdanim izborom za širok raspon aplikacija, udovoljavajući zahtjevima za točnošću i pouzdanošću u tehnologiji.Proširena funkcionalnost varijante TCRT5000L dodatno se bavi rastućom potražnjom za naprednim senzorskim mogućnostima, proširujući potencijalne primjene ovog svestranog senzora.

Katalog

Pregled TCRT5000

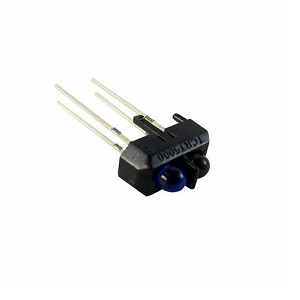

A TCRT5000 Spoji se infracrvenog (IR) emitera s fototransistorom, nudeći elegantan pristup i za blizinu i za reflektirajuće senzor.Ova prilagodljiva komponenta pojavljuje se u različitim poljima, od vodećih robota koji slijede linije do otkrivanja objekata.

TCRT5000 alternative i ekvivalenti

• TCRT5000L

• SFH6156-3X001T

• TCLT1009

• TCLT1600

• RPR220

• Qtr-1rc

• Tsop

• GP2Y0A21

TCRT5000 PIN konfiguracija

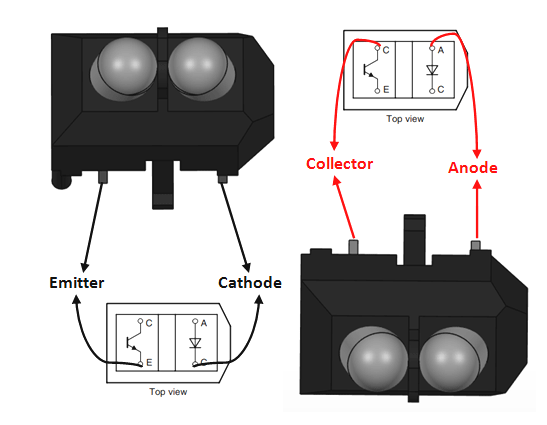

Broj	Ime	Opis
1	Kolektor	Sakupljač fototransistora spojen je na +5V
2	Emiter	Emiter fototranzistora je temeljen na a otpornik
3	Anoda	Anoda fotodioda povezana je na +5V
4	Katoda	Katoda fotodioda je uzemljena kroz a otpornik

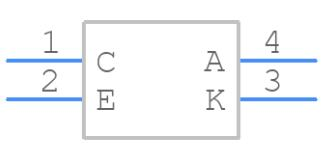

TCRT5000 simbol, otisak stopala i CAD model

TCRT5000L specifikacije

Tehničke specifikacije, karakteristike i parametri Vishay Semiconductor OpTo podjele TCRT5000, zajedno s komponentama koje imaju slične specifikacije kao TCRT5000L.

Tip	Parametar
Tvorničko vrijeme vođenja	32 tjedna
Nosač	Kroz rupu
Paket / slučaj	PCB nosač
Napon prekida kolektora-emitter	70V
Broj elemenata	1
Pakiranje	Cijev
Status dijela	Aktivan
Maksimalna radna temperatura	85 ° C
Napon - Ocijenjeni DC	1.25V
Izlazni napon	70V
Broj kanala	1
Struja	60mA
Napon kolekcionara (VCEO)	70V
Osjetna udaljenost	0,591 (15 mm)
Napon obrnutog sloma	5V
Struja - DC naprijed (if) (max)	60mA
Kontaktirajte se	Srebro, limen
Montažni tip	Kroz rupu
Broj igle	4
Strujni kolektor (IC) (max)	100mA
Radna temperatura	-25 ° C -85 ° C
Objavljen	2009
Razina osjetljivosti na vlagu (MSL)	1 (neograničeno)
Min radna temperatura	-25 ° C
Maksimalno rasipanje snage	200mW
Izlazni tip	Fototranzistor
Rasipanje snage	200mW
Napon prema naprijed	1.25V
Maksimalna struja kolektora	100mA
Napon - Raspad kolekcionara (MAX) (MAX)	70V
Metoda osjetljivosti	Reflektivan
Ulazna struja	60mA

Značajke TCRT5000

Poboljšani dizajn paketa

Olovni paket TCRT5000 osigurava povezanosti koje su i stabilne i pouzdane, što ga čini prilagodljivim različitim aplikacijama.Ovaj dizajn omogućava svestranu integraciju sustava, prilagođavajući raznoliko okruženje s lakoćom.

Optimalna radna udaljenost na 2,5 mm

S optimalnom radnom rasponom od 2,5 mm, TCRT5000 se ističe u zadacima koji zahtijevaju otkrivanje kratkog dometa.Ova je osobina neprocjenjiva u scenarijima koji zahtijevaju precizno osjet blizine, poput automatiziranih montažnih linija gdje preciznost utječe i na učinkovitost i sigurnost.

Snažan kapacitet naprijed u 60mA

Kapacitet napredne struje 60mA uravnotežuje robusne performanse s energetski svjesnim radom.Drugi koriste ovaj atribut usavršavanju upravljanja energijom u projektima osjetljivim na troškove, poboljšavajući i performanse i održivost.

Blokacija dnevnog svjetla putem valne duljine Emitter 950 nm

Emitirajući valnu duljinu od 950 nm, ovaj senzor učinkovito minimizira smetnje s dnevnog svjetla okoline, omogućujući pouzdanu funkciju u različitim scenarijima rasvjete.Ova se značajka pokazuje povoljnim u vanjskim postavkama ili prostorima s promjenjivim razinama svjetlosti, povećavajući prilagodljivost senzora.

Svestrani analogni i digitalni izlaz signala

Omogućujući i analogne i digitalne izlaze signala, ova sposobnost dvostrukog načina proširuje primjenjivost senzora.Nepromazno se integrira u sustave koji zahtijevaju različite vrste signala, ugostili su širok raspon tehnoloških potreba i nudeći fleksibilnost dizajna.

Primjene TCRT5000

Položaj se osjetilo za kodere osovine

TCRT5000 predstavljen u vratima osovina pretvara rotacijski položaj u digitalne signale, iskorištavajući svoja reflektivna svojstva kako bi pružili precizne povratne informacije.To se koristi u sustavima upravljanja pokretima gdje preciznost žele industrije poput robotike i automatizirane proizvodnje.Promatranja ističu njegovu pouzdanost i performanse pod pritiskom, podvlačeći njegovu ulogu u povećanju učinkovitosti sustava.

Reflektivno otkrivanje objekta

Druga upotreba je u otkrivanju reflektirajućih objekata.TCRT5000, sa svojim promišljenim dizajnom, ističe se u identificiranju reflektivnih površina, igrajući ulogu u automatizaciji.Doprinosi praćenju objekata i osiguranju kvalitete, često se koristi u sustavima za upravljanje i sortiranjem zaliha.Njegovo znanje u prepoznavanju površinskih razlika povećava operativnu preciznost.

Funkcije ograničenja prekidača

U uređajima kao što su VCR-ovi, TCRT5000 služi kao pouzdan granični prekidač, vješt u osjetljivom scenarijima na kraju pokreta.Njegova primjena u starijim tehnologijama pokazuje hrapavu pouzdanost.Čak i u suvremenim postavkama, on ostaje izbor u kojem su favorizirani kompaktni i pouzdani granični prekidači, pokazujući trajnu važnost senzora.

Prednosti u kompaktnom iskorištavanju prostora

Zahvaljujući svojoj kompaktnoj veličini, senzor se neprimjetno uklapa u uske prostore koji nisu prikladni za tradicionalne senzore.To je korisno za minijaturiziranu elektroniku i prijenosne uređaje.Praktične aplikacije potvrđuju njegovu učinkovitost u ograničenim dizajnerskim projektima, naglašavajući inženjerski pristup koji nastoji optimizirati funkcionalnost unutar ograničenog prostora.

Kako koristiti TCRT5000?

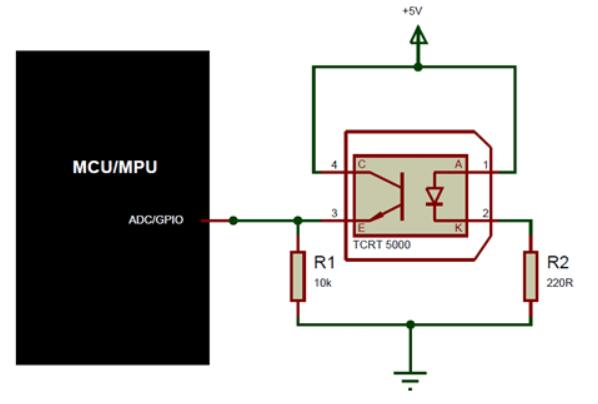

Integriranje TCRT5000 s mikrokontrolerima poput Arduino ili Raspberry Pi otvara mogućnosti za istraživanje zamršenog kruga.Ovaj postupak uključuje omogućavanje senzoru da otkrije crte ili predmete kroz promjene reflektirane IR svjetlosti.Zbog izravnog dizajna, TCRT5000 je prikladan za obrazovne i praktične pothvate u robotici i automatizaciji.Djeluje učinkovito s mikrokontrolerima koristeći minimalne komponente kao što su otpornici i kondenzatori.Ova prijateljska postavka povećava njegovu primjenjivost u scenarijima poput otkrivanja prepreka ili praćenja puta.

Pravilno pozicioniranje senzora i kalibracija osjetljivosti igraju ulogu u postizanju preciznog otkrivanja, posebno u različitim uvjetima svjetlosti.Eksperimentalni pristupi i iterativno podešavanje čine optimalne performanse dostignute, ističući korist prilagođavanja konfiguracija kako bi odgovarale specifičnim potrebama.Temeljna funkcionalnost TCRT5000 ovisi o odraz IR svjetlosti, koncepta primijenjenog u različitim poljima, od robota koji slijede na liniju do automatiziranih sustava sortiranja.Shvaćanjem interakcije IR svjetlosti s različitim površinama, pouzdanost detekcije može se ojačati.Ulaskom u ove principe i uključivanje senzora u složene sustave otkriva široku lepezu mogućnosti primjene.Uz pažljivo planiranje, napredak u automatizaciji i učinkovitosti postaje sve očigledniji.

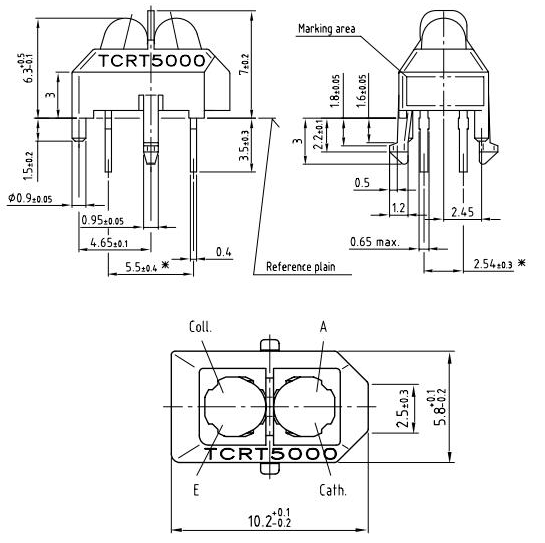

TCRT5000 dimenzija paketa

Informacije o proizvođaču TCRT5000

TCRT5000, koji je razvio Vishay, svjedoči o pažljivom inženjerstvu i dubokim osjećajima dužnosti prema poštivanju međunarodnih standarda.Propisi, poput ROHS -a, nastoje zaštititi našu okolinu ograničavajući uporabu štetnih materijala poput olova.Slijedeći ove smjernice, TCRT5000 nije samo u skladu s regulatornim politikama, on aktivno sudjeluje u smanjenju oštećenja okoliša.Ovaj pristup odjekuje s industrijama koje teže ekološkoj proizvodnji.Kako kriteriji za okoliš postaju strožiji, tvrtke poput Vishaya suočavaju se s trenutnim zadatkom prilagođavanja kreativnosti.Prihvaćanje strategija prema naprijed koje predviđaju promjene u propisima, a pritom prioritet održivosti mogu razlikovati lidere u industriji.

Podatkovni list pdf

TCRT5000 podatkovne tablice:

PCN OSI-837-2015 Rev. 0 23/APR/2015.pdf

TCRT5000 (L) .pdf

Često postavljana pitanja [FAQ]

1. Kakva je upotreba TCRT5000?

TCRT5000 nalazi veliku upotrebu u otkrivanju objekata i diferencijaciji boja unutar robotike i automatizacije.Identificiranje prisutnosti objekta ili odsutnosti i razlikovanja boja.Roboti i automatizirani sustavi za sortiranje.U tim je aplikacijama njegova sposobnost za točno otkrivanje igra veliku ulogu.

2. Kako mogu spojiti TCRT5000 s Arduinom?

Spajanje TCRT5000 na Arduino uključuje izravno postavljanje s minimalnim komponentama.Korištenje otpornika za filtriranje buke, što povećava točnost signala.Za glatku integraciju osigurajte usklađivanje i umjeravanje kako biste smanjili lažne okidače, povećavajući pouzdanost projekta.

3. Gdje mogu pronaći podatke o principu rada TCRT5000?

TCRT5000 funkcionira odražavanjem infracrvenog svjetla izvan površina, a fototransistor otkriva ovaj odraz.Udubljenje u svoje principe nudi put do optimizacije.Eksperimentiranje s različitim materijalima i uvjetima daje praktični uvid u njegove prednosti i ograničenja.

4. Kako mogu spojiti TCRT5000 na Raspberry Pi?

Kod Raspberry Pi, TCRT5000 se često primjenjuje u automatizirana vozila za zadatke za pranje linija.Potrebna je njegova sposobnost pokretanja senzora na temelju promjena linije.Kroz preciznu kalibraciju ugradnje i senzora, može se postići optimalne performanse sustava i minimizirati pogreške u navigaciji.
