Kompletan vodič shematskih simbola elektroničkih komponenti

Ovaj vodič objašnjava što su shematski simboli i kako se koriste za prikazivanje elektroničkih komponenti u dijagramima kruga.Saznat ćete o različitim vrstama simbola za izvore energije, otpornike, kondenzatore, tranzistore, motore, zvučnike i mnoge druge.Također obuhvaća standardna pravila (poput IEC, ANSI i IPC) koja ti simboli čine istim širom svijeta.Bilo da popravljate, gradite ili učite o elektronici, znajući da ti simboli lakše razumijete krugove.

Katalog

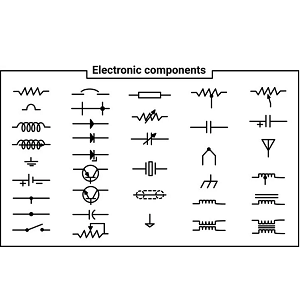

Što je shematski simbol elektroničke komponente?

Shematski simboli su pojednostavljeni vizualni prikazi koji se koriste u dijagramima elektroničkih krugova.Umjesto da pokazuju fizički izgled komponenti, oni ilustriraju kako komponente funkcioniraju i povezuju se unutar sustava.Ovo pojednostavljenje pomaže usredotočiti se na to kako struja struja i kako komponente djeluju, a ne na to kako izgledaju ili su izgrađeni.Glavna svrha ovih simbola je pretvoriti složeni krug u dijagrame s kojima je lakše razumjeti i raditi.Svatko može protumačiti shemu, bez obzira na njihovu pozadinu ili mjesto.Ovaj univerzalni jezik čini suradnju i rješavanje problema učinkovitijim.

Korištenje simboličkih ikona umjesto toga slike smanjuju vizualnu neredu u dijagramima.Ističe logičke odnose između dijelova i podržava brže razumijevanje dizajna kruga.Na primjer, jedan simbol može predstavljati cijeli relej ili integrirani krug.To omogućava da se usredotoči na cjelokupno ponašanje sustava, a ne da se izgubi u zamršenim detaljima pojedinih komponenti.Ove apstrakcije također igraju ulogu prilikom dijagnosticiranja problema, planiranja nadogradnji ili objašnjavanja ponašanja sustava drugima.Oni su vrijedni u gustim ili složenim sustavima kao što su ugrađeni kontroleri ili radiofrekventni moduli.

Standardizacija shematskih simbola

IEC 60617

Razvijena i održavala Međunarodna elektrotehnička komisija (IEC), IEC 60617 jedan je od najopsežnijih međunarodnih standarda za grafičke simbole koji se koriste u električnim i elektroničkim dijagramima.Uključuje tisuće standardiziranih simbola koji pokrivaju sve, od otpornika i kondenzatora do složenijih elektromehaničkih komponenti.Cilj IEC 60617 je promicanje ujednačenog vizualnog jezika koji se u tehničkim crtežima može primijeniti na globalnoj razini.Široko je usvojen u poljima u rasponu od obrazovanja i dizajna do proizvodnje i održavanja.Pristup kompletnoj biblioteci simbola pruža se putem internetske baze podataka.Ova se baza podataka redovito ažurira kako bi odražavala nove tehnologije i evoluirajuće industrijske prakse.

IEEE/ANSI 315 (1975)

Objavio Institut za elektrotehničku i elektroničku inženjere (IEEE) u suradnji s Američkim institutom za nacionalne standarde (ANSI), IEEE/ANSI 315 bio je najpopularniji standard u Sjevernoj Americi već desetljećima.Prvi put objavljen 1975. godine, pružio je jasan, dosljedan niz simbola za električne i elektroničke dijagrame i igrao je ulogu u oblikovanju inženjerskog obrazovanja i tehničke dokumentacije tijekom kraja 20. stoljeća.Iako je službeno povučen 2019. godine, i dalje je referenca za naslijeđene sustave i povijesnu dokumentaciju.Mnogi se oslanjaju na ovaj standard kako bi precizno tumačili i održavali vintage ili dugovječne sustave.Njegov je utjecaj i dalje vidljiv u mnogim inženjerskim alatima i udžbenicima.

IPC-2612-1

IPC-2612-1 je izdao IPC (udruženje koje povezuje elektroničku industriju), moderni je standard koji se bavi stvaranjem i primjenom grafičkih simbola posebno u okruženjima elektroničkog dizajna (EDA).Za razliku od starijih standarda koji su razvijeni s ručnim crtanjem ili 2D CAD na umu, IPC-2612-1 je prilagođen digitalnim tijelima rada koji se koriste u današnjim ECAD-om (elektronički računalno dizajn) platformama.Pruža detaljne smjernice o tome kako se simboli trebaju konstruirati, formatirati i integrirati u komponentne biblioteke, što je vrijedno za dizajnerske timove koji grade prilagođene ili standardizirane dijelove za izgled i simulaciju ploče s tiskanom krugom (PCB).Usklađivanjem reprezentacije simbola na različitim softverskim platformama, IPC-2612-1 pomaže u smanjenju pogrešaka, poboljšanju suradnje u timu i podržavanju učinkovitijih proizvodnih procesa.

Simboli napajanja

Ovi shematski simboli predstavljaju različite vrste izvora energije koji u krugu pružaju električnu energiju.Razumijevanje ovih simbola potrebno je za tumačenje i dizajniranje dijagrama kruga.

AC izvor napajanja

Simbol izmjenične snage obično se pojavljuje kao krug sa sinusnim valom iznutra ili jednostavno par terminala s oznakom "AC".To predstavlja izvor izmjenične struje, gdje se smjer protoka povremeno okreće obično 50 ili 60 puta u sekundi, ovisno o regiji.AC Power je standardni oblik električne energije koju isporučuju komunalna poduzeća i obično se koristi u kućama, tvrtkama i industrijskim objektima.Idealan je za prijenos snage na velike udaljenosti zbog njegove sposobnosti da se lako transformira u različite napone pomoću transformatora.

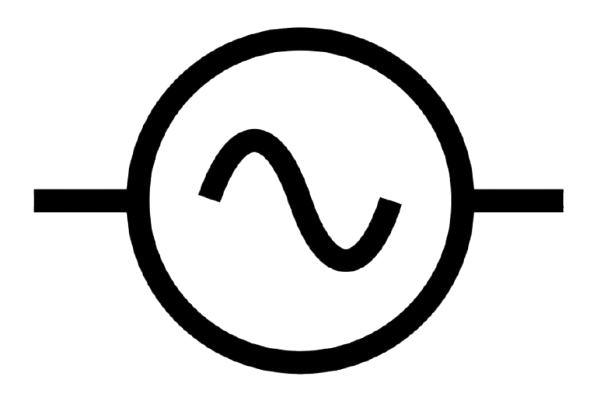

Slika 2. AC simbol napajanja

DC izvor napajanja

Simbol za DC izvor napajanja obično sadrži dvije paralelne linije, jednu dužu (pozitivnu) i jednu kraću (negativnu).U nekim varijacijama je uključena strelica koja ukazuje da je napon podesiv.Ova vrsta izvora pruža stalni, jednosmjerni protok električnog naboja.Snaga DC važna je u elektronici, posebno u krugovima koji zahtijevaju dosljednu razinu napona.Obično se isporučuju adapteri napajanja, solarni paneli i regulirani napajanja koja se koriste u laboratorijima i prototipiranju.

Slika 2. DC simbol izvora napajanja

Baterija

Simbol baterije sastoji se od naizmjeničnih dugih i kratkih linija, što predstavlja pozitivne i negativne terminale jedne ili više elektrokemijskih ćelija.Ovaj simbol ukazuje na samostalni istosmjerni izvor napajanja koji kemijski pohranjuje energiju.Baterije su dobre za prijenosnu elektroniku, poput pametnih telefona i prijenosnih računala, kao i za sigurnosnu napajanje u sustavima poput alarma i rasvjete za hitne slučajeve.Broj korištenih ćelijskih simbola često odgovara razini napona baterije, a više ćelija predstavlja veći naponski izlaz.

Slika 3. Simbol baterije/ćelije

Simboli pasivnih komponenti

Pasivne komponente važni su građevinski blokovi u električnim i elektroničkim krugovima.Za razliku od aktivnih komponenti (poput tranzistora ili dioda), pasivne komponente ne stvaraju signale snage ili pojačavaju.Umjesto toga, reagiraju na električnu energiju i utječu na to kako se signali ponašaju, često skladištenjem ili rasipanjem energije.Evo glavnih vrsta pasivnih komponenti i njihovih standardnih simbola kruga:

Otpornici

Otpornici su komponente koje ograničavaju ili upravljaju protokom električne struje unutar kruga.Najčešći tip je fiksni otpornik, obično predstavljen cik -cak ili pravokutnom linijom, koja ima konstantnu vrijednost otpora.Promjenjivi otpornici, poput potenciometra i reostata, prikazani su strelicom preko simbola otpornika, što ukazuje na to da se njihov otpor može ručno podesiti.Postoje i specijalizirani otpornici, uključujući termistore koji su osjetljivi na temperaturu i označeni dijagonalnom linijom ili strelicom kroz simbol;Njihov otpor mijenja se kao odgovor na temperaturne varijacije.Slično tome, fotoresistori također poznati kao otpornici ovisni o svjetlosti (LDR) mijenjaju svoj otpor na temelju intenziteta svjetlosti i često se simboliziraju strelicama koje usmjeravaju prema otporniku kako bi označili dolaznu svjetlost.Svaka od ovih vrsta otpornika igra jedinstvenu ulogu u regulaciji struje u različitim okolišnim ili operativnim uvjetima.

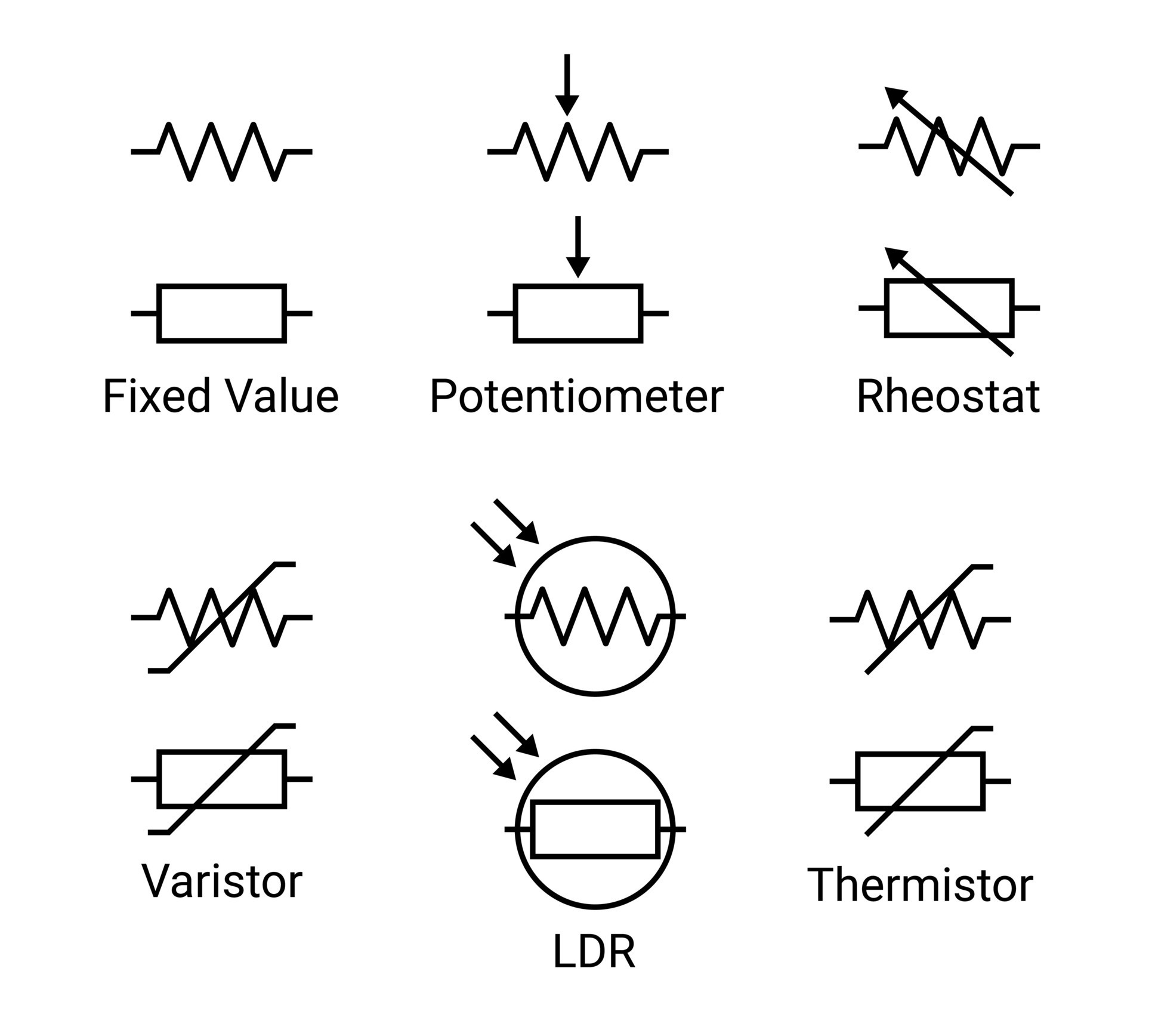

Slika 4. simbol otpornika

Kondenzatori

Kondenzatori su komponente koje pohranjuju i oslobađaju električnu energiju u obliku električnog polja, igrajući ulogu u primjeni vremena, filtriranja i skladištenja energije.Nepolarizirani kondenzatori, koji se često koriste u izmjeničnim krugovima ili tamo gdje polaritet nije zabrinjavajuća, prikazani su u dijagramima kruga s dvije paralelne linije jednake duljine, što simbolizira ploče.Suprotno tome, polarizirani kondenzatori, kao što su elektrolitički ili tantal tipovi, imaju specifičan polaritet i koriste se prvenstveno u DC krugovima;Njihovi simboli sadrže jednu ravnu liniju i jednu zakrivljenu liniju ili uključuju znak plus koji označava pozitivni terminal.Uz to, varijabilni kondenzatori, koji omogućuju podešavanje kapacitivnosti, prikazani su strelicom izvučenom preko ili kroz simbol kondenzatora, odražavajući njihovu prilagodljivu prirodu.

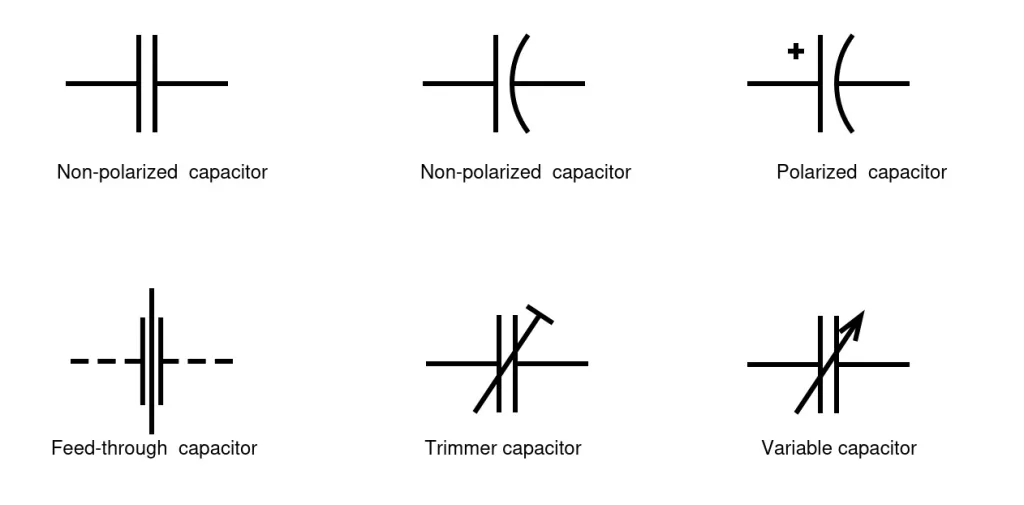

Slika 5. simbol kondenzatora

Induktori

Induktori su pasivne komponente koje energiju pohranjuju u magnetsko polje kada električna struja teče kroz njih.Njihova primarna funkcija je oduprijeti se promjenama u struji, što ih čini posebno korisnim u filtriranju, podešavanju i vremenskim aplikacijama.U dijagramima kruga standardni induktori predstavljeni su nizom petlje ili simbolom namotane žice.Kad induktor sadrži magnetsku jezgru, koja se često koristi za povećanje induktivnosti, to je prikazano s linijama ili pravokutnicima u blizini ili unutar zavojnice, što ukazuje na induktor željezne jezgre.Varijabilni induktori, koji omogućuju podešavanje induktivnosti, prikazani su strelicom koja prolazi kroz zavojnicu, slijedeći sličnu konvenciju koja se koristi za druge podesive komponente poput varijabilnih otpornika i kondenzatora.

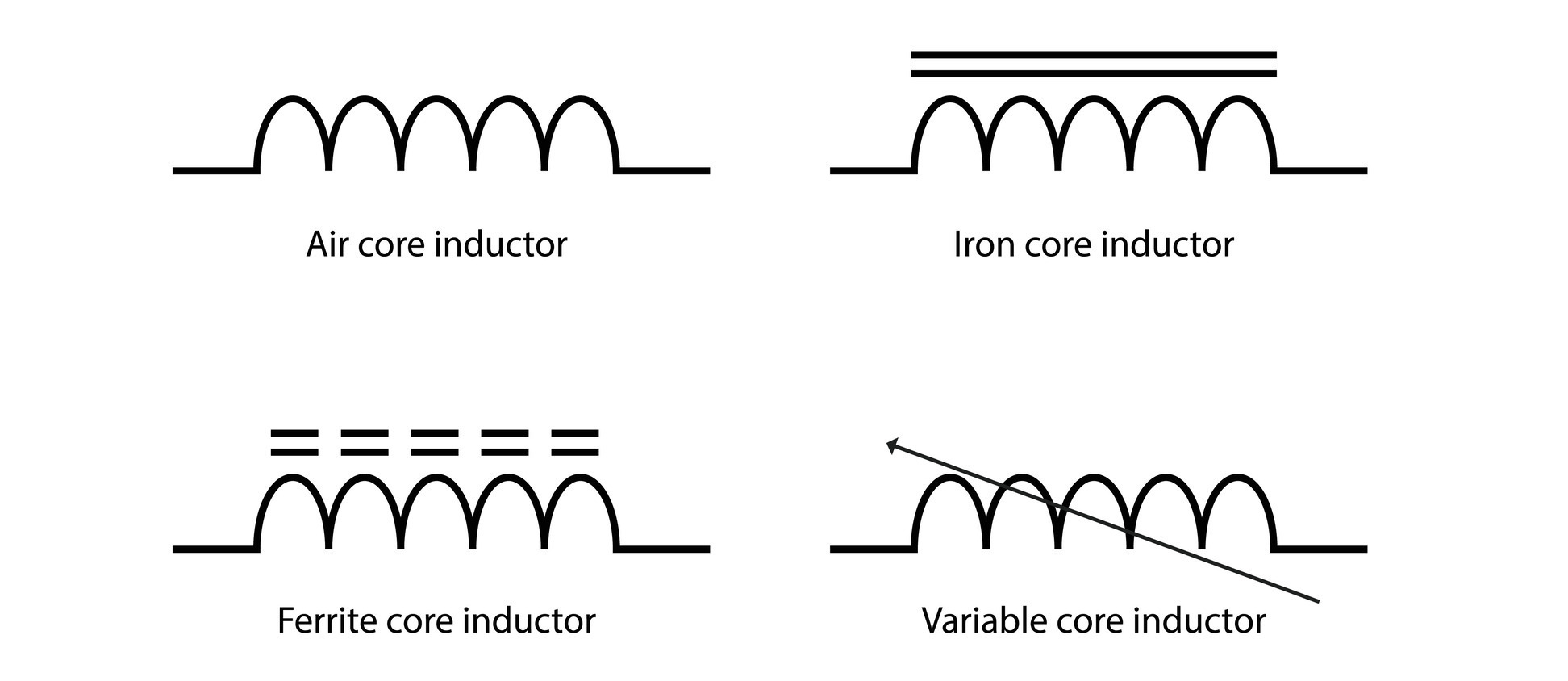

Slika 6. simbol induktora

Transformatori

Transformatori su pasivne komponente koje prenose električnu energiju između dva ili više krugova kroz princip elektromagnetske indukcije.Obično se koriste za korak nivoa napona gore ili dolje u raspodjeli snage i izolaciji signala.U shematskim dijagramima, transformatori su obično predstavljeni s dvije induktivne zavojnice postavljene jedan pored drugog, često s paralelnim linijama između njih kako bi ukazale na magnetsku jezgru.Točkice ili tragovi u blizini zavojnica mogu se koristiti za prikazivanje polariteta namotavanja ili faza.Stil i broj prikazanih zavojnica mogu sugerirati je li transformator konfiguriran za korak napona gore ili dolje.Neki transformatori također imaju središnju slavinu, dodatnu vezu na primarnom ili sekundarnom namotu koja je korisna u napajačkim krugovima i audio aplikacijama gdje su potrebni dvostruki naponi ili cijepanje faza.

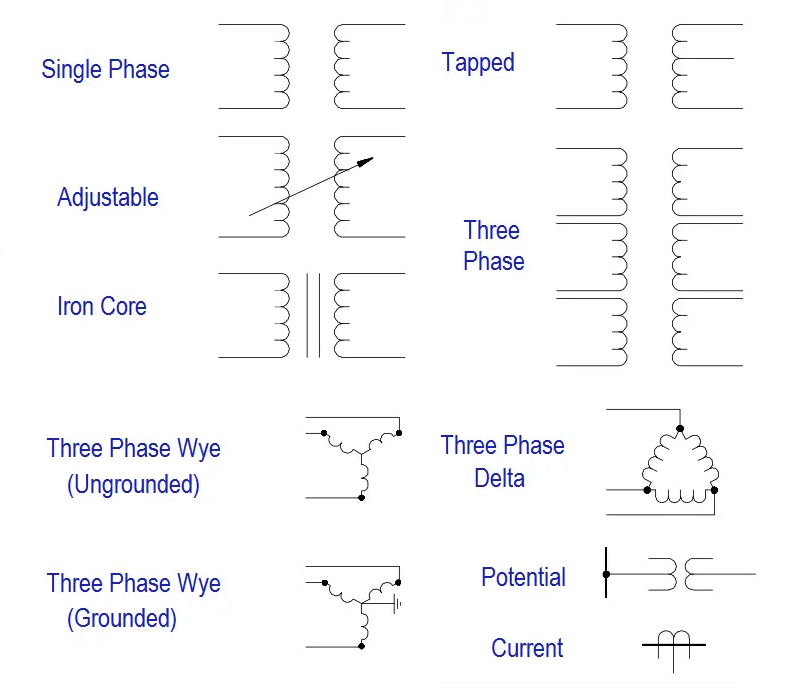

Slika 7. simbol transformatora

Simboli uređaja poluvodiča

Slika 8. simboli uređaja poluvodiča

SIMBOLI SEMICORTUCTOR UREĐAJI koriste se u dijagramima kruga za prikaz važnih dijelova koji upravljaju električnom energijom u elektroničkim uređajima.Ti se dijelovi nazivaju "aktivnim komponentama" jer mogu promijeniti, usmjeriti ili povećati električne signale.Koriste se u gotovo svemu elektroničkom od računala i telefona do svjetla i zvučnika.Jedna uobičajena vrsta je dioda.A dioda Omogućuje protok električne energije u samo jednom smjeru, poput jednosmjerne ulice.Ovo je korisno za promjenu izmjenične struje (izmjenične struje) u DC (izravna struja), što mnogi uređaji trebaju.Postoje različite vrste dioda.Zener diode mogu pustiti da električna energija teče unatrag kada je napon dovoljno visok, što pomaže upravljanju naponom.LED diode (diode koje emitiraju svjetlost) osvjetljavaju kada električna energija prođe kroz njih.Fotodiodi stvaraju električnu energiju kada osjete svjetlost, što ih čini korisnim u senzorima.Ispravljač mosta izrađen je od četiri diode i često se koristi u napajanju za pretvaranje izmjenične struje u DC.

Drugi ključni dio je tranzistor. Tranzistori Može se ponašati kao prekidač koji uključuje i isključuje električnu energiju, ili mogu pojačati signale jačim.Postoje različite vrste tranzistora, poput NPN i PNP (koji su vrste bipolarnih tranzistora) i JFET -a, koji se upravljaju naponom.Tranzistori se koriste u gotovo svakom elektroničkom uređaju i posebno su važni u računalima.Integrirani krugovi (IC) su mali čips koji sadrže mnogo sitnih elektroničkih dijelova unutar njih.U dijagramu izgledaju poput pravokutnika.Ovi čipovi mogu obavljati mnogo poslova, ovisno o tome što je unutra.Neki IC-ovi su logička vrata koja na računalima rade osnovnu matematiku i odlučivanje.Drugi, poput operativnih pojačala (OP-AMP), koriste se za povećanje čvrstoće signala ili kontrolnog zvuka i svjetla na uređajima.

Simboli elektromehaničkih uređaja

Elektromehaničke komponente su uređaji koji pretvaraju električnu energiju u fizičko kretanje, zvuk ili druge mehaničke učinke.U dijagramima kruga ove su komponente predstavljene standardiziranim simbolima koji ne samo da prikazuju vrstu uređaja, već često pokazuju kako se aktivira ili spojena unutar kruga.A relej je električno upravljani prekidač koji koristi elektromagnet za mehanički upravljanje jednim ili više skupova kontakata.Kad struja teče kroz zavojnicu, ona stvara magnetsko polje koje povlači prekidač zatvoreno ili otvoreno.Simboli releja obično prikazuju zavojnicu i odgovarajuće kontakte prekidača, ilustrirajući kako relej djeluje unutar kruga.

Slika 9. Simbol releja u električnom krugu

Motori Pretvorite električnu energiju u rotacijsko gibanje, pokrećući širok raspon mehaničkih sustava.Simboli kruga za motore često uključuju slovo "m" i mogu prikazati veze za napajanje i kontrolu, što ukazuje je li motor AC ili DC.Zujalice proizvode zvučne signale kada se primijeni električna struja.Te se komponente koriste za upozorenja, alarme ili obavijesti u elektroničkim sustavima.Njihovi shematski simboli mogu uključivati ​​valne linije ili stilizirani zvučnik, što predstavlja funkciju proizvodnje zvuka.A osigurač je sigurnosni uređaj koji štiti električne krugove od prekomjernog struje taljenjem i razbijanjem veze kada struja premaši određeni prag.Simboli osigurača obično se sastoje od malog pravokutnika ili crte sa središnjom trakom, koji predstavljaju lomljivi element.Ovi simboli ne samo da identificiraju same uređaje, već i daju tragove o tome kako i kada se aktiviraju u krugu.Na primjer, simbol releja može prikazati upravljačku liniju spojenu na prekidač, dok se simbol motora može upariti s kondenzatorom ili krugom vozača.Razumijevanje ovih simbola važno je za tumačenje i dizajniranje funkcionalnih i sigurnih elektroničkih shema.

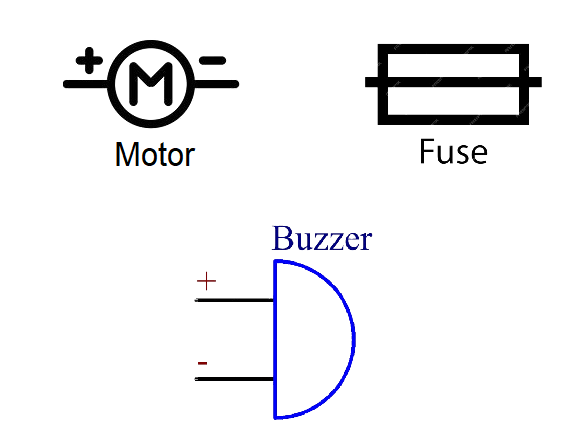

Slika 10. Simbol motora, osigurača i zujanja

Mjerenje i dijagnostički simboli

Ovi simboli predstavljaju instrumente koji se obično koriste za promatranje, mjerenje i dijagnosticiranje ponašanja električnih i elektroničkih krugova:

Voltmetri i ammerišta koristi se za mjerenje električnog potencijala (napona) i protoka struje.Voltmetar se obično paralelno povezuje na komponentu za mjerenje napona, dok je ampermetar povezan u nizu za mjerenje struje kroz krug.Ovi su alati dobri za procjenu performansi kruga i prepoznavanje grešaka.Galvanometri su osjetljivi instrumenti dizajnirani za otkrivanje i mjerenje vrlo malih struja.Često se koriste u analognim sustavima, galvanometri mogu ukazivati ​​na struju i temeljne su komponente u zaslonima analognih brojila.Osciloskopi Omogućite vizualizaciju električnih signala tijekom vremena.Prikazivanjem valnih oblika napona na zaslonu, osciloskopi pomažu u analizi ponašanja signala, frekvencije, amplitude i vremena.Izvrsni su u rješavanju problema, analizi valnog oblika i integritetu testiranja signala u složenim krugovima.

Slika 11. Simbol voltmetara i ammetra

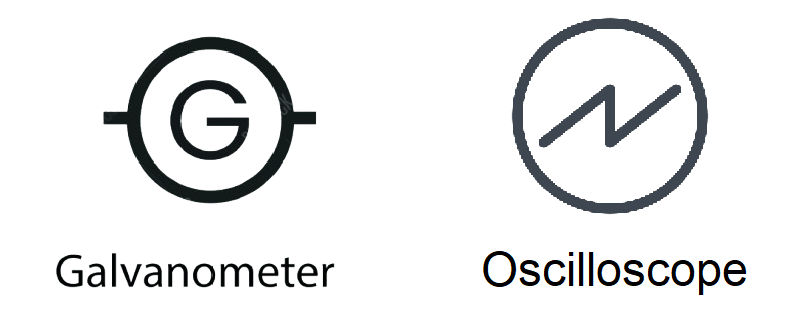

Slika 12. Simbol galvanometra i osciloskopa

Audio i komunikacijski simboli

Ovi se simboli obično nalaze na uređajima koji upravljaju prijenosom ili prijemom audio i komunikacijskih signala.Pomažu u identificiranju ključnih komponenti uključenih u obradu zvuka i razmjenu signala u različitim elektroničkim sustavima.Mikrofoni predstavljaju komponente koje hvataju zvučne valove i pretvaraju ih u električne signale.Mikrofoni su dobri u aplikacijama kao što su glasovno snimanje, video konferenciranje i zvučni sustavi uživo.Simbol nalikuje malom vertikalnom cilindru ili stiliziranom uređaju za preuzimanje zvuka.Zvučnici označavaju uređaje koji pretvaraju električne signale u zvuk zvuka.Pronalazeći se u svemu, od mobilnih telefona do PA sustava, zvučnici igraju ulogu u pružanju audio izlaza.Njihov simbol često izgleda kao konus ili stilizirani zvučni val koji emitira iz kutije.Telecom i RF (radiofrekvencijska) priključci identificiraju priključke koji se koriste za povezivanje komunikacijskih uređaja, uključujući telefoni, antene i bežične module.Oni služe kao ulazne i izlazne točke za podatke i audio signale u žičanim i bežičnim komunikacijskim sustavima.Simboli mogu varirati, ali često uključuju valne oblike ili slike antene za označavanje protoka signala.

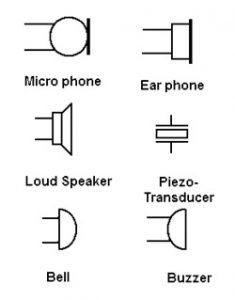

Slika 13. Audio i komunikacijski simboli

Digitalna logika i simboli sučelja

Digitalna logika i simboli sučelja važni su alati u dizajnu i interpretaciji krugova koji obrađuju binarne podatke.Ovi simboli služe kao vizualna skraćenica za predstavljanje komponenti i putova unutar digitalnih sustava, posebno u ugrađenim sustavima, kontrolama automatizacije i računalnim platformama.Logička vrata, kao što su i, ili, i XOR, tvore temelj digitalnog donošenja odluka izvodeći određene logičke operacije na temelju binarnih ulaza.Koriste se za implementaciju kontrolne logike, obrade signala i protoka podataka unutar krugova.Autobusi i okviri za razgranavanje pomažu u upravljanju složenošću usmjeravanja signala predstavljajući grupirane podatkovne linije i omogućavajući organiziranu raspodjelu signala između različitih dijelova sustava.Ovi su elementi izvrsni za održavanje jasnoće u shematskim dijagramima i osiguravanje učinkovite komunikacije s podacima.Potenciometri, iako su često povezani s analognim krugovima, također igraju ulogu u digitalnim sustavima omogućavajući ručno prilagođavanje razine signala, posebno u scenarijima u kojima se analogni ulaz treba digitalno tumačiti.Zajedno, ovi simboli ne samo da usmjeravaju konstrukciju i analizu digitalnih krugova, već i omogućuju jasnu komunikaciju u različitim tehnološkim područjima.

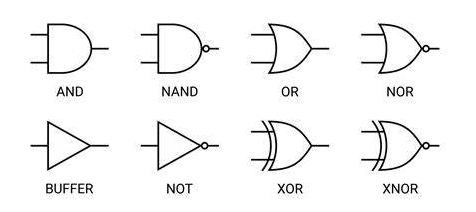

Slika 14. Simboli logičkih vrata

Zaključak

Shematski simboli olakšavaju čitanje, dizajniranje i popravljanje elektroničkih krugova.Oni su poput zajedničkog jezika koji ljudi svugdje mogu razumjeti, bez obzira na to iz koje su zemlje.Ovaj vodič pokazuje kako svaki simbol stoji za dio u krugu i pomaže vam da shvatite što taj dio čini.Kad dobro poznajete ove simbole, možete izgraditi bolje krugove, brže riješiti probleme i pouzdanije raditi s elektronikom.
