Okidač flip-flops: Razumijevanje njihove uloge i funkcije u digitalnoj elektronici

Dobrodošli u ovaj vodič o okidačima, ključnim komponentama u digitalnoj elektronici koje djeluju kao bistabilni krugovi.Ovi uređaji reagiraju na ulazne impulse, prebacujući svoja izlazna stanja na temelju specifičnih uvjeta i držanje tih stanja dok se ponovo ne pokrenu.To ih čini izvrsnim za zadatke poput pohrane podataka, vremena i podjele frekvencija.U ovom ćemo vodiču istražiti kako funkcionira okidača, njihova uloga u digitalnim sustavima i njihov utjecaj na dizajn kruga.Također ćemo ih usporediti s zasunima, ispitati njihove značajke i razgovarati o aplikacijama koje će vam pomoći da shvatite njihovu važnost u elektroničkim sustavima.

Katalog

Razlika između zasuna i flip-flopa

Zasuni i flip-flops razlikuju se uglavnom u načinu na koji reagiraju na signale.Zasuni odmah reagiraju na ulazne promjene bez čekanja na signal sata.Oni kontinuirano slijede ulaz dok je omogućen i "drže" svoje stanje kada je onemogućen.To ih čini brzim, ali sklonim pogreškama od brzih ulaznih promjena.Flip-flops ovise o signalu sata, ažurirajući njihov izlaz samo tijekom određenih prijelaza sata (rubovi).To pruža veću stabilnost i predvidljivost.

Operativne karakteristike

Zasuni: Radite asinkrono (nije potreban sat).Kad je omogućeno, izlazni zrcali ulaz.Kad je onemogućen, zadržava svoje posljednje stanje.Korisno za brzu reakciju, ali osjetljiv na ulaznu buku ili propuste.

Flip-flops: Sinkrono djelujte sa signalom sata.Uzorak unosa samo na rubovima sata, smanjujući propuste i poboljšava pouzdanost.

Upravljanje osjetljivošću i propustom

Zasuni: osjetljivi na ulazne promjene, što dovodi do propusta ako ulaz fluktuira.Dizajneri često dodaju dodatni krug, poput filtera, kako bi se riješili.

Flip-flops: manje sklone propustima zahvaljujući sinkronizaciji sata, što ih čini pouzdanijim za brze ili složene dizajne.

Upotreba resursa i vrijeme

Zasuni: Koristite manje hardverskih resursa, ali kompliciraju vremenski analizu zbog njihove asinhrone prirode.Brzi, učinkoviti, ali osjetljiv na buku.

Flip-flops: Trebate više resursa, ali pojednostavljuju vremensku analizu, čineći ih idealnim za sustave koji zahtijevaju precizno vrijeme.Stabilna, predvidljiva i bolje prikladna za složene sustave koje se bave satom.Izbor ovisi o potrebama aplikacije za brzinom, stabilnošću i učinkovitošću resursa.

Pregled

Flip-flop je važan građevinski blok u dizajnu kruga, koji se koristi za održavanje stabilnog izlaza od 0 ili 1.. Ovo stanje ostaje nepromijenjeno dok vanjski impuls ne uzrokuje prebacivanje.Zbog ove sposobnosti prebacivanja, flip-flops su izvrsni u digitalnoj elektronici, posebno u pohrani memorije i obradi podataka.Flip-flops su ključne komponente sekvencijalnih krugova, gdje izlaz ne ovisi ne samo o trenutnom ulazu, već i o prethodnim ulazima.To ih čini važnim za sustave koji zahtijevaju memoriju, poput registara i šaltera.Na taj način, ogledalo se ogledalo kako prošla iskustva mogu utjecati na prisutna ponašanja.

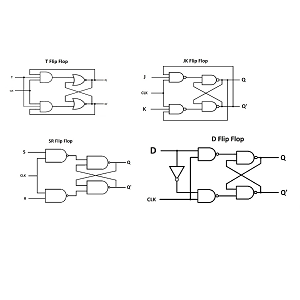

U aplikacijama se flip-flops koriste u uređajima u rasponu od jednostavnih timera do složenih mikrokontrolera.Na primjer, u digitalnim satovima pomažu u brojenju sekundi, minuta i sati, pretvarajući vrijeme u čitljivi format.To pokazuje kako se tehnološki napredak temelji na povijesnom znanju.Flip-flops dolaze u različitim vrstama SR, JK, D i T, a svaki odgovara za određene uloge u digitalnim krugovima.Odabir pravog tipa važno je za osiguravanje performansi i pouzdanosti kruga.Flip-flops su više od samo komponenti kruga;Oni predstavljaju stabilnost i transformaciju, principe koji pokreću veći dio moderne digitalne tehnologije.Njihova sposobnost pohranjivanja i prebacivanja država je jezgra inovacija, koja se s vremenom razvija kako bi se suočile s novim izazovima.
