UC3842 PWM kontroler: Specifikacije, pinout i aplikacije

Ovaj se vodič ulazi u UC3842 PWM kontroler IC, komponentu moderne elektronike koji se slavi zbog svoje svestranosti i pouzdanosti u širokom rasponu aplikacija za upravljanje napajanjem.Istražujući njegovu arhitekturu i funkcionalnosti, otkrivamo kako UC3842 osigurava preciznu regulaciju energije u dizajnu pretvarača kao što su Boost, Flyback, Buck, naprijed i Push-Pull.Otkrijte njegove specifikacije, primjene i praktične uvide i pogledajte zašto UC3842 ostaje prednost u svijetu elektronike.

Katalog

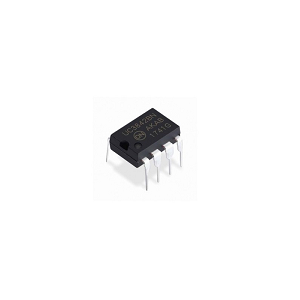

Pregled UC3842 PWM kontrolera

A UC3842 Pruža pouzdan izlaz struje suptilno podešavanjem napona kao odgovor na fluktuirajuće zahtjeve opterećenja.Komponenta je važna za DC do DC pretvarača i izvanmrežne aplikacije, poboljšane značajkama kao što su oscilator precizno prekriven, pojačalo s visokim dobitkom i referenca stabilizirana na temperaturi.Ovi elementi nadopunjuju komparator struje i robustan izlaz totemskog stupa, omogućavajući pokretanju Mosfetsa snage.Osnaženi ovim funkcionalnostima, mnogi imaju mogućnost postizanja pažljivog upravljanja strujom u aplikacijama, uključujući DC-DC pretvarače, SMP-ove i regulatore na linijskom naponu, vješto podešavanje PWM signala za upravljanje prekidačima napajanja.UC3842 može raditi u načinima upravljanja vršnom strujom ili naponom.Njegov povratni krug, kada je uparen s pojačalom pogreške, omogućava da vršna struja i radni ciklus pretvarača brzo reagira na zahtjeve koji su na raspolaganju.Prilagodljivost UC3842 u različitim aplikacijama naglašava njegovu višestruku relevantnost.Na primjer, u dizajnu regulatora napona na liniju potrebno je održavanje pouzdanosti jer bi bilo koja nestabilnost mogla drastično utjecati na performanse uređaja.Kroz stratešku upotrebu UC3842, rizici od poremećaja su minimizirani, što omogućava adaptivne maneure napona.

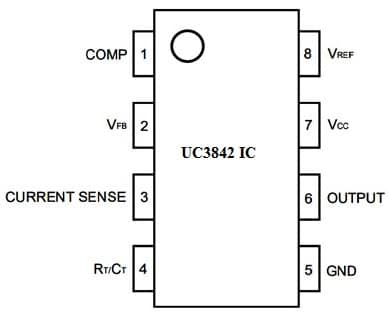

PIN konfiguracija UC3842 PWM kontroler

PIN br.	Ime	Opis
Pin 1	Comp (komparator)	Ovaj izlazni pin za komparator daje 1 MHz nisku impedanciju signal ovisno o glavnoj razlici između skupa i struje napona. Obično je spojen na IC -ov napon povratne informacije kroz otpornik i kondenzator.
Pin 2	VFB (povratne informacije o naponu)	To je unos na pojačalo pogreške unutar čipa. Razlika u naponu na ovom PIN -u daje povratne informacije za kontrolu izlaza.
Pin 3	Trenutni smisao	Za nadgledanje strujnog protoka koristi se otpornik Shunt Kroz krug, a napon preko njega vraća se natrag u struju Osjetni pin.
PIN 4	RT/CT (vremenski otpornik/kondenzator)	Ovaj pin povezuje vanjski otpornik i kondenzator na Postavite unutarnju frekvenciju oscilatora.
PIN 5	Razrijediti	Ovo je priručnik za zemlju (GND), spojen na krug Prizemni terminal.
PIN 6	Izlaz	Ovaj pin pruža PWM signal na temelju povratnih informacija, koji se mogu koristiti za upravljanje elektroničkim uređajima.
PIN 7	VCC	To je pin za napajanje napona za IC.
PIN 8	VREF (referentni napon)	Ovaj pin pruža referentni napon, koji se koristi Generirajte PWM signal.

Značajke i specifikacije UC3842

Značajka/specifikacija	Detalji
Broj igle	8
PWM tip kontrolera	PWM regulator struje
Raspon radnog napona	12V do 28V
Struja izlaznog pin -a	200 Ma
Frekvencija prebacivanja	500 kHz
Maksimalni radnji ciklus	97%
Opskrba radne struje	25 Ma
Optimiziran za	DC do DC i offline pretvarača
Montažni tip	Kroz rupu
Funkcija	Pojačanja, pojačanja, pojačanja/pojačanja/pojačanja
Topologija	Buck, Boost, Flyback, Buck-Boost, naprijed
Frekvencija	450 kHz
Vrijeme porasta	50 ns
ROHS status	Rohs3 kompatibilan
Paket/slučaj	8-nazad
Radni temperaturni raspon	0 ° C do 70 ° C
Korištena tehnologija	Bicmos
Broj izlaza	1
Izlazni tip	Tranzistor
Izlazna struja	1A
Tehnika kontrole	PWM
Tipično vrijeme pada	50 ns
Dimenzije (duljina x širina x debljina)	9,81 mm x 6,35 mm x 3,9 mm
Visina	5,08 mm

Ekvivalent i alternative UC3842

• UC3843

• UC3844

• UC2842

• SG2524

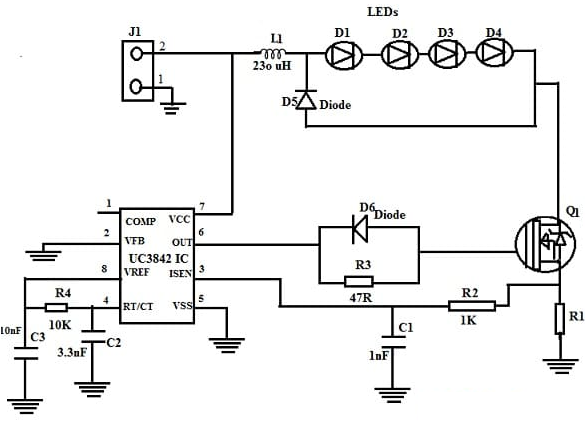

UC3842 PWM kontroler s LED vozačem

UC3842 PWM regulator dizajniran za regulaciju napona i struje za dosljedne performanse i učinkovito kontrolu svjetline.U LED nizovima povezanim s serijom, LED su raspoređene uzastopno, omogućujući istoj struji da teče kroz svaki LED, osiguravajući ujednačenu svjetlinu.Ukupni napon potreban jednak je zbroju svih LED -ovih napona.Na primjer, niz od četiri LED diode s naponom prema naprijed od 3 volti zahtijeva 12 volti.Međutim, jedan nedostatak ove postavke je da jedan LED neuspjeh može poremetiti cijeli niz.Da bi se riješio, UC3842 koristi kontrolu trenutnih načina za stabilizaciju struje, održavajući svjetlinu i pouzdanost, čak i ako se pojedine LED karakteristike razlikuju.

Kako funkcionira UC3842 LED vozač?

LED vozač sa sjedištem u UC3842 djeluje kroz tri ključne faze:

• Regulacija napona s pretvaračem Buck

Vozač spušta ulazni napon (10–25 volti) na stabilan izlaz, poput 12 volti, koristeći Buck Converter.Ovaj krug uključuje MOSFET, diodu i induktor za učinkovitu pretvorbu energije s minimalnim gubicima.

• Trenutačno nadgledanje

Precizni otpornik u nizu s LED -ovima nadgleda i kontrolira protok struje.Na primjer, za postizanje struje od 1,5-AMP, vrijednost otpornika izračunava se korištenjem OHM-ovog zakona, što rezultira vrijednošću od približno 0,67 ohma.

• PWM kontrola za stabilnost

UC3842 koristi PWM (modulaciju širine impulsa) za podešavanje vremena za uključivanje/isključivanje MOSFET -a, održavajući stabilne razine struje i zaštitu LED -ova.Induktor ferita jezgre optimiziran je za smanjenje gubitaka energije i poboljšanje učinkovitosti.

Primjene UC3842 PWM kontrolera

Učinkovitost u upravljanju strujom

Jedna od značajki UC3842 je njegova sposobnost prilagođavanja izlaznog napona i struje kako bi odgovarala različitim električnim opterećenjima.Za DC-DC pretvarače i off-line SMPS aplikacije pruža izvrsne performanse zbog svoje niske startne struje i širokog radnog raspona.Kontroler također uključuje histerezu, koja povećava stabilnost u različitim uvjetima unosa.

Robusnost u različitim okruženjima

UC3842 dizajniran je za rad u izoliranim i neizoliranim postavkama napajanja, pružajući fleksibilnost različitim arhitekturama sustava.Njegova pouzdanost dodatno je dokazana njegovom sposobnošću da djeluje u širokom temperaturnom rasponu, osiguravajući dosljedne performanse u zahtjevnim uvjetima.

Uređaji

Zahvaljujući svom robusnom dizajnu, UC3842 se obično koristi u napajanju teških strojeva, baterijskih sustava i naprednih elektroničkih napajanja.Njegov precizni napon i kontrola struje važni su u aplikacijama koje zahtijevaju učinkovitost, pouzdanost i prilagodljivost.To čini UC3842 jezgru modernog dizajna napajanja.
