Razumijevanje problema s napajanjem pri pokretanju LPC84x i kompletnog slijeda uključivanja

LPC84x mikrokontroleri naširoko se koriste u ugrađenim sustavima jer kombiniraju procesorsku snagu, memoriju i periferne uređaje u kompaktnom uređaju.Da biste osigurali pouzdan rad, morate razumjeti kako se mikrokontroler pokreće i kako uvjeti napajanja utječu na njegovo ponašanje.Ovaj članak objašnjava ključne značajke i arhitekturu mikrokontrolera LPC84x, zajedno s njihovim zahtjevima za napajanje, mehanizmima resetiranja i redoslijedom pokretanja.Također govori o uobičajenim problemima s napajanjem pri pokretanju i praktičnim načinima na koje ih možete riješiti.

Katalog

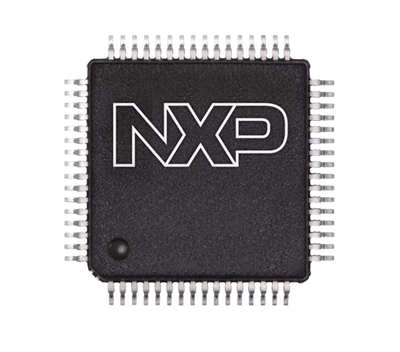

Slika 1. LPC84x mikrokontroler

Pregled LPC84x problema s napajanjem pri pokretanju

LPC84x mikrokontroleri naširoko se koriste u ugrađenim sustavima jer kombiniraju sposobnost obrade, memoriju i periferne uređaje u kompaktnom i energetski učinkovitom uređaju.Međutim, pouzdan rad uvelike ovisi o stabilnom i dobro kontroliranom procesu uključivanja.Tijekom pokretanja problemi kao što su nestabilan napon napajanja, neodgovarajuća stopa rampe napona ili nedosljedni uvjeti resetiranja mogu utjecati na način inicijalizacije mikrokontrolera.Ovi uvjeti mogu spriječiti uređaj da postigne normalan rad ili odgoditi pokretanje sustava.

Značajke LPC84x mikrokontrolera

1. ARM Cortex-M0+ jezgra

Serija LPC84x izgrađena je oko procesora ARM Cortex-M0+ koji je optimiziran za nisku potrošnju energije i učinkovit rad.Ova 32-bitna jezgra podržava brzu obradu prekida i determinističko izvršenje, što je čini prikladnom za ugrađene aplikacije.Njegova jednostavna arhitektura omogućuje izgradnju kompaktnog firmvera uz zadržavanje pouzdanih mogućnosti obrade.Jezgra također podržava standardne ARM razvojne alate za lakše programiranje i otklanjanje pogrešaka.

2. Ugrađena flash memorija

Ovi mikrokontroleri uključuju flash memoriju na čipu koja se koristi za pohranu programskog koda i firmvera.Unutarnji flash obično pruža dovoljno prostora za ugrađene aplikacije bez potrebe za vanjskim memorijskim uređajima.Integrirana bljeskalica omogućuje brži pristup uputama i poboljšava ukupnu učinkovitost sustava.Također pojednostavljuje dizajn hardvera jer mikrokontroler može raditi neovisno nakon programiranja.

3. SRAM memorija

Obitelj LPC84x integrira interni SRAM za pohranu podataka u vrijeme izvođenja i operacije snopa.Ova memorija omogućuje brz pristup varijablama, međuspremnicima i podacima za privremenu obradu.Brzi SRAM poboljšava brzinu izvršenja jer CPU može pristupiti podacima bez čekanja na vanjsku memoriju.Također podržava višezadaćne operacije unutar ugrađenih aplikacija.

4. Fleksibilna serijska komunikacijska sučelja

Dostupno je više komunikacijskih periferija za povezivanje vanjskih uređaja i modula.To uključuje UART sučelja za serijsku komunikaciju, SPI sučelja za brzu perifernu komunikaciju i I²C sučelja za senzorske i upravljačke mreže.Ovi ugrađeni komunikacijski blokovi pojednostavljuju integraciju hardvera u ugrađene dizajne.Može se koristiti za povezivanje zaslona, ​​senzora, memorijskih uređaja i drugih digitalnih komponenti.

5. Analogna periferna podrška

LPC84x mikrokontroleri uključuju integrirane analogne značajke kao što je 12-bitni analogno-digitalni pretvarač (ADC).To omogućuje uređaju mjerenje analognih signala iz senzora ili vanjskih krugova.Neke varijante također uključuju funkciju digitalno-analognog pretvarača (DAC) za generiranje analognih izlaza.Ove mogućnosti omogućuju mikrokontroleru izravno povezivanje sa signalima.

6. Fleksibilna I/O konfiguracija

Ulazno/izlazni pinovi opće namjene (GPIO) omogućuju mikrokontroleru interakciju s vanjskim hardverskim komponentama.LPC84x uključuje značajke fleksibilne konfiguracije pinova koje omogućuju dodjeljivanje više funkcija jednom pinu.Ova fleksibilnost pomaže u optimiziranju izgleda PCB-a i maksimiziranju dostupnih perifernih uređaja.GPIO pinovi mogu se konfigurirati za digitalni ulaz, izlaz ili alternativne periferne funkcije.

7. Načini rada niske potrošnje

Uključeni su načini niske potrošnje kako bi se smanjila potrošnja energije u aplikacijama koje se napajaju baterijama.Ovi načini omogućuju mikrokontroleru da onemogući nekorištene periferije ili smanji frekvenciju takta sustava tijekom razdoblja mirovanja.Značajke upravljanja napajanjem pomažu u produljenju trajanja baterije u prijenosnim uređajima.Sustav se može brzo vratiti u aktivni rad kada je to potrebno.

8. Integrirani mjerač vremena i upravljački moduli

Integrirani su različiti moduli mjerača vremena za podršku mjerenju vremena, generiranju signala i kontroli događaja.To uključuje multi-rate timere, timere koji se mogu konfigurirati u stanju i timere watchdog.Mjerač vremena omogućuje preciznu kontrolu vremena u ugrađenim sustavima kao što je kontrola motora, vremensko određivanje vremena komunikacije ili periodično raspoređivanje zadataka.Ovi moduli poboljšavaju pouzdanost i performanse sustava.

LPC84x Pregled blok dijagrama

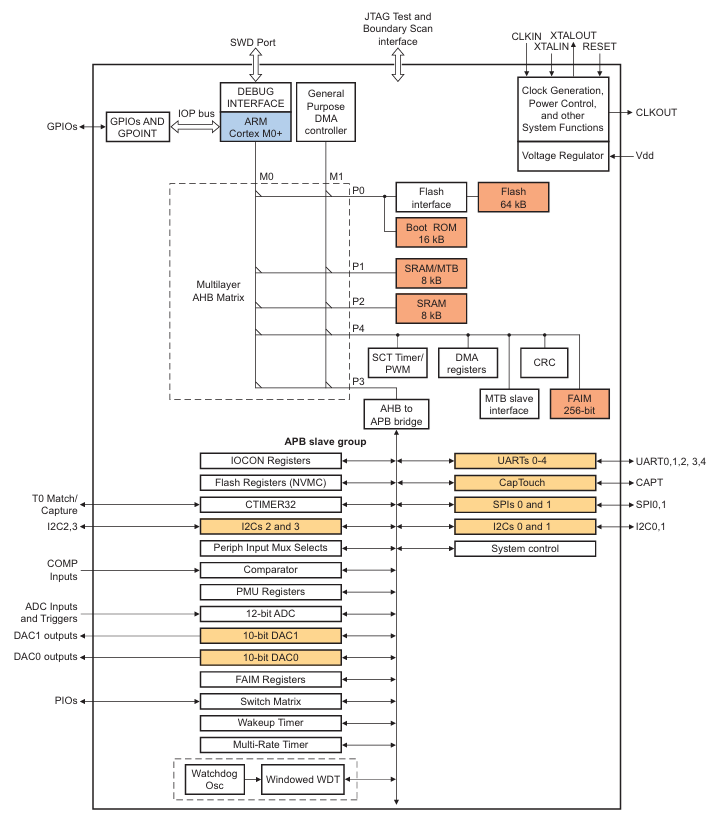

Slika 2. Blok dijagram LPC84x mikrokontrolera

Arhitektura LPC84x integrira višestruke funkcionalne blokove koji rade zajedno za izvođenje zadataka ugrađene obrade.U središtu sustava je ARM Cortex-M0+ CPU, koji izvršava programske upute pohranjene u internoj flash memoriji dok pristupa podacima iz SRAM-a.Višeslojna AHB matrica sabirnice povezuje procesor s memorijskim modulima i perifernim sučeljima, omogućujući učinkovitu komunikaciju između unutarnjih komponenti.Generiranje takta i upravljanje napajanjem blokiraju kontrolu vremena sustava i osiguravaju stabilan rad uređaja u različitim načinima rada.Sučelja za otklanjanje pogrešaka kao što je SWD omogućuju programiranje i testiranje firmvera tijekom razvoja.Razni periferni uređaji, uključujući mjerače vremena, komunikacijske module i analogna sučelja, povezani su preko internog sustava sabirnice kako bi se osigurala interakcija s vanjskim uređajem.Zajedno, ovi blokovi tvore kompaktnu arhitekturu mikrokontrolera dizajniranu za učinkovito ugrađeno upravljanje.

LPC84x Zahtjevi za napajanje

Parametar	Simbol	Tipično / Raspon
Napon napajanja	VDD	1,8 V – 3,6 V
Analogni napon napajanja	VDDA	1,8 V – 3,6 V
Radni napon (tipično)	VDD	3,3 V
Prag napona pri uključivanju	VPOR	~1,5 V (tipično)
Brown-Out Voltage Level	VBOR	Podesivo (~1,7–2,7 V)
Struja aktivnog načina rada	IDD	Ovisno o uređaju
Struja dubokog sna	IDD(DS)	Vrlo nizak (raspon µA)
Maksimalni GPIO napon	VIO	Do VDD
Raspon radne temperature	TA	−40°C do +105°C
Preporučeni kondenzator za odvajanje	—	0,1 µF blizu svakog VDD pina

LPC84x Resetiranje izvora i ponašanje pri pokretanju

Ponovno postavljanje pri uključivanju (POR)

Power-On Reset (POR) je interni mehanizam resetiranja koji se automatski aktivira kada se prvi put priključi napajanje na LPC84x mikrokontroler.Njegova glavna svrha je držati sustav u stanju resetiranja dok napon napajanja ne dosegne sigurnu radnu razinu.Kada se uređaj uključi, POR krug nadzire napon napajanja i sprječava CPU da prerano izvrši instrukcije.Nakon što napon postane stabilan, uvjet resetiranja se poništava i procesor počinje izvršavati kod iz unutarnje flash memorije.Ovo osigurava da se mikrokontroler uvijek pokreće u predvidljivom stanju nakon što se priključi napajanje.U internoj arhitekturi, sustav za resetiranje komunicira sa satom i blokovima za upravljanje napajanjem prije nego započne normalan rad.Ovaj mehanizam čini temelj procesa pokretanja LPC84x.

Poništavanje smeđe boje (BOR)

Brown-Out Reset (BOR) je zaštitni mehanizam koji resetira LPC84x mikrokontroler kada napon napajanja padne ispod sigurnog radnog praga.Njegova je svrha spriječiti CPU da radi pod nestabilnim naponskim uvjetima koji bi mogli uzrokovati nepredvidivo ponašanje.Kada napon padne ispod konfigurirane razine, BOR krug pokreće resetiranje sustava radi zaštite memorije i perifernih stanja.Nakon što se napon napajanja vrati na stabilnu razinu, uređaj se ponovno normalno pokreće.Ova značajka pomaže u održavanju pouzdanog rada u sustavima u kojima može doći do fluktuacija struje.U unutarnjoj arhitekturi, krugovi za nadzor napona rade zajedno s blokom za kontrolu snage kako bi otkrili uvjete niskog napona.Kao rezultat toga, mikrokontroler se može sigurno oporaviti od privremenih padova napona.

Vanjski Pin za resetiranje (RESET)

Vanjski RESET pin pruža hardversku metodu za resetiranje LPC84x mikrokontrolera izvan čipa.Omogućuje vanjskim uređajima ili kontrolnim signalima da prisile mikrokontroler u stanje resetiranja kada je to potrebno.Kada signal RESET postane aktivan, procesor prestaje izvršavati instrukcije i vraća se na početno stanje pokretanja.Ovo osigurava da se sustav može čisto ponovno pokrenuti tijekom određenih operativnih događaja.Nakon što se signal resetiranja pusti, uređaj izvodi svoj interni proces inicijalizacije prije ponovnog pokretanja firmvera.Vanjska kontrola resetiranja često se koristi tijekom programiranja, otklanjanja pogrešaka ili nadzora sustava.Unutar unutarnje strukture sustava, ovaj put resetiranja povezuje se izravno sa središnjim kontrolerom resetiranja.

Watchdog Reset

Do resetiranja nadzornog psa dolazi kada mjerač vremena detektira da softver sustava više ne radi ispravno.Watchdog timer neprekidno nadzire izvršavanje programa zahtijevajući povremena ažuriranja pokrenutog firmvera.Ako softver ne uspije osvježiti mjerač vremena unutar očekivanog razdoblja, mjerač vremena istječe i pokreće resetiranje sustava.Ovaj mehanizam štiti sustav od pada softvera, beskonačnih petlji ili neočekivanih grešaka firmvera.Nakon što dođe do resetiranja, mikrokontroler se ponovno pokreće i ponovno počinje izvršavati program.U unutarnjoj arhitekturi, nadzorni mjerač vremena radi zajedno s logikom upravljanja sustavom i mjeračima vremena.Njegova je svrha poboljšati ukupnu pouzdanost sustava i održati kontinuirani rad u ugrađenim sustavima.

LPC84x Redoslijed uključivanja

1. Stabilizacija napajanja

Kada se napon prvi put primijeni na uređaj, unutarnjim krugovima je potrebno kratko vrijeme da se napon napajanja stabilizira.Tijekom ove faze, unutarnji regulatori i blokovi za upravljanje napajanjem uspostavljaju odgovarajuće razine napona za CPU i periferne uređaje.Mikrokontroler ostaje neaktivan dok se odvija ova stabilizacija.Ovo sprječava nepouzdano ponašanje tijekom rane faze uključivanja.Stabilan napon osigurava pravilan rad unutarnjih logičkih sklopova.

2. Aktivacija resetiranja pri uključivanju

Nakon što se opskrba počne stabilizirati, sklop Power-On Reset drži procesor u stanju resetiranja.Ovo resetiranje sprječava CPU da izvršava instrukcije dok napon ne dosegne sigurnu razinu.Kontroler resetiranja kontinuirano prati napon napajanja tijekom ove faze.Samo kada napon prijeđe traženi prag, reset počinje otpuštati.To jamči da mikrokontroler počinje s čistim stanjem sustava.

3. Inicijalizacija unutarnjeg sata

Nakon što se ponište uvjeti resetiranja, mikrokontroler inicijalizira svoj unutarnji sustav sata.Generator takta pokreće interni oscilator, koji osigurava vrijeme za CPU i periferne operacije.Ovaj sat postaje glavna vremenska referenca za izvođenje sustava.Procesor ne može pokretati upute bez stabilnog izvora takta.Stoga je inicijalizacija sata važna faza pokretanja sustava.

4. Inicijalizacija memorije

Tijekom sljedeće faze, procesor priprema interne memorijske strukture koje koristi program.Flash memorija pruža upute za firmver, dok SRAM pohranjuje podatke o vremenu izvođenja.Sustav također priprema vektorsku tablicu koja se koristi za obradu prekida.Ova postavka memorije omogućuje procesoru da ispravno locira ulaznu točku programa.Pravilna inicijalizacija memorije osigurava glatko izvršavanje firmvera.

5. Periferna inicijalizacija

Nakon pripreme memorije, sustav uključuje važne interne periferije.Ovi periferni uređaji mogu uključivati ​​mjerače vremena, komunikacijske module i kontrolne registre koje zahtijeva firmware.Neki periferni uređaji ostaju onemogućeni dok ih aplikacijski softver ne aktivira.Faza inicijalizacije osigurava da je osnovno okruženje sustava spremno.Ovaj korak priprema uređaj za izvršavanje aplikacije.

6. Počinje izvođenje firmvera

Nakon što su svi interni koraci inicijalizacije dovršeni, procesor počinje izvršavati firmware pohranjen u flash memoriji.Izvršenje obično počinje od vektora resetiranja definiranog u programskom kodu.Od ove točke ugrađena aplikacija kontrolira rad sustava.Firmware konfigurira periferne uređaje, obrađuje ulazne signale i izvršava zadatke sustava.Ovo označava prijelaz iz pokretanja hardvera u vrijeme izvođenja aplikacije.

Uobičajeni problemi s napajanjem pri pokretanju LPC84x

• Spora rampa napona tijekom uključivanja

Ako napon napajanja raste presporo, unutarnji krugovi za resetiranje mogu se ponašati nepredvidivo.Niska stopa povećanja može odgoditi pravilno puštanje resetiranja i utjecati na inicijalizaciju uređaja.U nekim sustavima CPU se može pokušati pokrenuti prije nego što se napon potpuno stabilizira.To može rezultirati nedosljednim ponašanjem pri pokretanju.

• Šum ili nestabilnost napajanja

Električni šum na liniji napajanja može ometati stabilno pokretanje mikrokontrolera.Buka može uzrokovati privremene padove napona koji pokreću nenamjerna resetiranja.Ove fluktuacije mogu utjecati na unutarnji sat i logičke sklopove.Kao rezultat toga, mikrokontroler se može opetovano pokretati.

• Nedovoljni kondenzatori za odvajanje

Loše odvajanje u blizini pinova napajanja mikrokontrolera može uzrokovati nestabilan napon tijekom pokretanja.Brze promjene struje unutar čipa zahtijevaju obližnje kondenzatore za stabilizaciju napajanja.Bez odgovarajućeg odvajanja može doći do skokova napona.Ova nestabilnost može utjecati na inicijalizaciju sustava.

• Padovi napona tijekom pokretanja

Ako napajanje ne može osigurati dovoljnu struju pri pokretanju, napon može nakratko pasti.Ova situacija može pokrenuti uvjete resetiranja prestanka boje.Do takvih padova može doći kada se druge komponente u sustavu pokreću istovremeno.Ovi privremeni padovi mogu prekinuti proces pokretanja.

•Poništi nestabilnost signala

Vanjski signali resetiranja koji fluktuiraju tijekom uključivanja mogu uzrokovati ponovljena resetiranja.Ako signal resetiranja ne ostane stabilan, mikrokontroler možda nikada neće dovršiti svoju inicijalizaciju.To može spriječiti normalno izvođenje firmvera.Za pouzdano pokretanje potrebni su stabilni uvjeti resetiranja.

• Neodgovarajuća dostupnost izvora sata

Ako se sustav oslanja na vanjski izvor takta koji se ne pokreće ispravno, CPU možda neće raditi ispravno.Bez stabilnog signala sata, izvršavanje instrukcija ne može započeti.Zbog toga se može činiti da sustav ne reagira.Stabilnost takta je važna za normalno pokretanje mikrokontrolera.

Rješavanje problema s pokretanjem LPC84x

• Provjerite stabilnost napona napajanja

Prvi korak u rješavanju problema je mjerenje napona napajanja mikrokontrolera pomoću osciloskopa ili multimetra.Napon bi trebao ostati unutar preporučenog radnog raspona tijekom pokretanja.Svi iznenadni padovi ili skokovi mogu ukazivati ​​na nestabilnost napajanja.Promatranje valnog oblika napona tijekom uključivanja može otkriti skrivene probleme.Stabilan napon je važan za pouzdanu inicijalizaciju mikrokontrolera.

• Provjerite Reset Signal Timing

Signal resetiranja trebao bi ostati stabilan i ispravno sinkroniziran s postupkom uključivanja.Mnogi često prate pin za resetiranje kako bi potvrdili da se tijekom pokretanja ponaša prema očekivanjima.Nestabilan ili šumni signal resetiranja može više puta ponovno pokrenuti sustav.Provjera vremena resetiranja osigurava da se inicijalizacija dogodi tek nakon što napajanje postane stabilno.Ispravno ponašanje resetiranja podržava pravilno pokretanje sustava.

• Pregledajte filtre napajanja

Komponente za filtriranje snage kao što su kondenzatori za odvajanje treba pažljivo ispitati.Ovi kondenzatori pomažu u održavanju stabilnog napona tijekom brzih promjena struje.Loše postavljanje ili nedovoljan kapacitet mogu dopustiti da šum napona utječe na mikrokontroler.Osiguravanje ispravnog filtriranja poboljšava pouzdanost pokretanja.Pregled hardvera često može otkriti nedostajuće ili neispravno postavljene kondenzatore.

• Potvrdite rad izvora sata

Sistemski sat mora se ispravno pokrenuti da bi procesor mogao izvršavati upute.Provjerite signale oscilatora kako biste potvrdili pravilan rad.Ako se izvor takta ne uspije pokrenuti, CPU ne može pokrenuti firmware.Praćenje signala sata pomaže utvrditi rade li vremenski krugovi ispravno.Za normalno pokretanje potreban je pouzdan rad sata.

• Pregledajte kod za inicijalizaciju firmvera

Kod za pokretanje unutar firmvera može utjecati na ponašanje sustava pri inicijalizaciji.Pregledajte rukovatelja resetiranjem i rutine inicijalizacije sustava.Neispravna konfiguracija registara sustava ili perifernih uređaja može odgoditi normalan rad.Provjera koda za pokretanje osigurava da firmware ispravno inicijalizira hardver.Inspekcija softvera nadopunjuje otklanjanje pogrešaka hardvera.

• Promatrajte ponašanje pri pokretanju pomoću alata za otklanjanje pogrešaka

Sučelja za otklanjanje pogrešaka kao što je SWD omogućuju praćenje aktivnosti procesora tijekom pokretanja.Pomoću alata za otklanjanje pogrešaka provjerite doseže li CPU glavnu ulaznu točku programa.Prijelomne točke i zapisnici otklanjanja pogrešaka pomažu otkriti gdje inicijalizacija prestaje.Ova metoda pruža vrijedan uvid u ponašanje sustava tijekom ranih faza pokretanja.

Zaključak

Pouzdano pokretanje LPC84x mikrokontrolera ovisi o stabilnom napajanju, ispravnom ponašanju resetiranja i pravilnom radnom taktnom sustavu.Važne faze pokretanja uključuju stabilizaciju napajanja, resetiranje, postavljanje sata, pripremu memorije i izvođenje firmvera.Problemi kao što su padovi napona, šum, loše odvajanje ili nestabilni signali resetiranja mogu prekinuti ovaj proces.Pažljiv dizajn napajanja i sustavno rješavanje problema pomažu osigurati dosljedno pokretanje i stabilan rad sustava.
