Razumijevanje MPC8548EVUAUJ blok dijagrama i mogućnosti izvedbe

MPC8548EVUAUJ napravljen je za brzo i stabilno kretanje podataka u mrežnim sustavima.Naći ćete ga unutar usmjerivača, preklopnika, pristupnika i druge komunikacijske opreme koja treba pouzdane performanse 24 sata dnevno.Radi na 32-bitnoj PowerPC e500 jezgri i može doseći brzine do 1,333 GHz, dajući vam solidnu procesorsku snagu za rukovanje paketima i kontrolu sustava.S ugrađenim Gigabit Ethernet priključcima, kontrolom memorije i sigurnosnim značajkama, mnoge ključne funkcije čuvaju na jednom čipu.To znači manje vanjskih dijelova i čišći raspored ploče.Također dobivate podršku za hardversku enkripciju, koja pomaže u upravljanju sigurnim podatkovnim prometom bez usporavanja.Ovaj vas vodič na jasan i jednostavan način vodi kroz njegove značajke, tehničke pojedinosti, aplikacije i ukupne prednosti.

Katalog

MPC8548EVUAUJ Pregled

The MPC8548EVUAUJ je 32-bitni ugrađeni mikroprocesor izgrađen na PowerPC e500 jezgri i dizajniran za umrežavanje i komunikacijske sustave.Podržava visoke brzine takta i integrira kontrolu memorije, Gigabit Ethernet sučelja, PCI povezivost i serijske komunikacijske priključke na jednom čipu.Uređaj upravlja usmjeravanjem podataka, rukovanjem paketima i kontrolom sustava u usmjerivačima, preklopnicima, bežičnim baznim stanicama i industrijskim pristupnicima.Sigurnosno ubrzanje na čipu podržava šifrirani prijenos podataka, dok predmemorija poboljšava učinkovitost obrade.Njegovo kompaktno pakiranje odgovara gustim rasporedima ploča i dugotrajnom radu.Tražim MPC8548EVUAUJ.Kontaktirajte nas da provjerite trenutne zalihe, vrijeme isporuke i cijene.

Značajke MPC8548EVUAUJ

Jednojezgrena 32-bitna PowerPC e500 arhitektura

MPC8548EVUAUJ koristi 32-bitnu PowerPC e500 jezgru dizajniranu za ugrađene mrežne i komunikacijske platforme.Izvršava upravljačku logiku, usmjeravanje podataka i rukovanje protokolom unutar jedne procesorske jedinice.Arhitektura podržava učinkovit protok instrukcija i predvidljivo ponašanje sustava, što pomaže u održavanju stabilnih performansi u uređajima koji rade kontinuirano.Njegova struktura omogućuje procesoru upravljanje operativnim sustavima i mrežnim skupovima bez potrebe za dodatnim procesorskim jezgrama.

Brzina rada do 1,333 GHz

Ovaj procesor radi na frekvencijama do 1,333 GHz.Viša brzina takta podržava brže rukovanje podacima i smanjeno kašnjenje obrade u sustavima temeljenim na paketima.Omogućuje glatko upravljanje prometom u usmjerivačima, pristupnicima i preklopnoj opremi gdje je potrebna stabilna propusnost.Definirani radni raspon omogućuje dizajnerima da uravnoteže performanse i potrošnju energije na temelju potreba sustava.

Integrirani mehanizam za obradu signala

Integrirani mehanizam za obradu signala podržava aritmetičke operacije koje se koriste u zadacima komunikacije i obrade podataka.Poboljšava performanse u aplikacijama koje uključuju filtriranje, kodiranje i rukovanje podacima u stvarnom vremenu.Integracijom ove mogućnosti na čipu, uređaj smanjuje potrebu za vanjskim komponentama za obradu signala i pomaže u održavanju kompaktnog dizajna sustava.

Integrirani sigurnosni mehanizam

Ugrađeni sigurnosni mehanizam pruža hardversku podršku za funkcije šifriranja i dešifriranja.Također uključuje generator slučajnih brojeva koji se koristi za sigurno stvaranje ključa i zaštićene komunikacijske sesije.Ova značajka omogućuje mrežnoj opremi da obrađuje šifrirani promet izravno unutar procesora, poboljšavajući zaštitu podataka uz održavanje dosljednog rada sustava.

Quad 10 100 1000 Mbps Ethernet sučelja

Uređaj integrira četiri Ethernet kontrolera koji podržavaju brzine prijenosa podataka od 10 Mbps, 100 Mbps i 1000 Mbps.Ova sučelja omogućuju izravno povezivanje s više mrežnih priključaka bez vanjskih kontrolera.Integrirana podrška za Ethernet pojednostavljuje izgled ploče i smanjuje broj komponenti dok omogućuje komunikaciju s više priključaka unutar jedne procesorske platforme.

Kontroler memorije za DDR DDR2 i SDRAM

Memorijski kontroler na čipu podržava DDR, DDR2 i SDRAM vrste memorije.Ova kompatibilnost omogućuje fleksibilan odabir memorije na temelju zahtjeva za kapacitetom i brzinom.Izravna integracija memorije poboljšava učinkovitost prijenosa podataka između procesora i vanjskih memorijskih uređaja, podržavajući stabilne performanse sustava pod stalnim radnim opterećenjima.

Integrirana periferna sučelja

MPC8548EVUAUJ uključuje DUART, I2C, PCI i RapidIO sučelja za komunikaciju s vanjskim uređajima.Ova sučelja podržavaju proširenje sustava, povezivanje pohrane i brzu razmjenu podataka između komponenti.Njihova integracija smanjuje potrebu za zasebnim kontrolerima sučelja i podržava organiziranu komunikaciju na razini ploče.

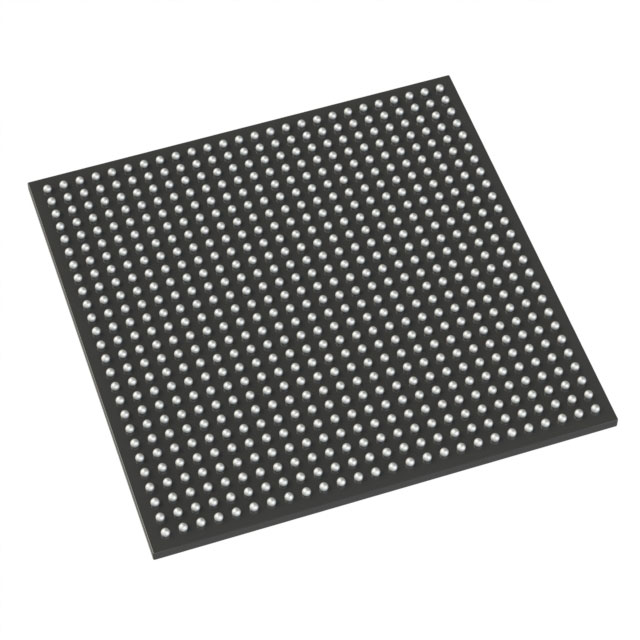

783 Pin FCBGA paket za površinsku montažu

Procesor je smješten u 783 ball flip chip ball grid array kućište veličine približno 29 x 29 mm.Ovaj format za površinsku montažu podržava kompaktno postavljanje ploče i stabilan električni kontakt na višestrukim vezama.Dizajn paketa odgovara izgledima visoke gustoće koji se koriste u mrežnoj i ugrađenoj komunikacijskoj opremi.

Raspon radne temperature 0 C do 105 C

Navedeni raspon radne temperature je od 0 C do 105 C. Ovaj raspon omogućuje pouzdan rad u kontroliranim industrijskim i komunikacijskim okruženjima.Podržava sustave koji mogu imati povišene unutarnje temperature tijekom duljeg rada.

I O podrška za napon 1,8 V 2,5 V i 3,3 V

Uređaj podržava razine ulaznog i izlaznog napona od 1,8 V, 2,5 V i 3,3 V. Kompatibilnost s više razina napona omogućuje povezivanje sa širokim rasponom perifernih komponenti.Ova fleksibilnost pojednostavljuje integraciju sustava preko različitih logičkih standarda.

MPC8548EVUAUJ Tehničke specifikacije

Svojstvo proizvoda	Vrijednost atributa
Proizvođač	NXP poluvodiči
Napon - I/O	1,8 V, 2,5 V, 3,3 V
Paket uređaja dobavljača	783-FCBGA (29x29)
Brzina	1,333 GHz
serije	MPC85xx
Sigurnosne značajke	Kriptografija, Generator slučajnih brojeva
RAM kontroleri	DDR, DDR2, SDRAM
Paket / Kutija	783-BBGA, FCBGA
Paket	Pladanj
Radna temperatura	0°C ~ 105°C (TA)
Broj jezgri/širina sabirnice	1 jezgra, 32-bitni
Vrsta montaže	Površinska montaža
Ethernet	10/100/1000 Mbps (4)
Jezgreni procesor	PowerPC e500
Koprocesori/DSP	Obrada signala;SPE, Sigurnost;SEK
Osnovni broj proizvoda	MPC85

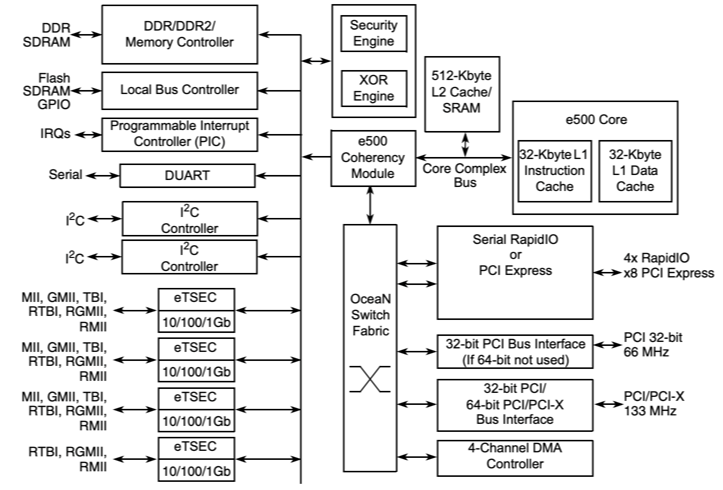

Blok dijagram uređaja MPC8548EVUAUJ

Integrirana oko PowerPC e500 jezgre, arhitektura kombinira 32 Kbyte L1 instrukcije i 32 Kbyte L1 podatkovne predmemorije s 512 Kbyte L2 predmemorije povezane preko jezgrene složene sabirnice.DDR i DDR2 memorijski kontroler povezuje se s vanjskim SDRAM-om, dok lokalni kontroler sabirnice podržava flash, SRAM i GPIO veze.Četiri poboljšana trobrzinska Ethernet kontrolera pružaju rad od 10, 100 i 1000 Mbps putem standardnih MII i RGMII povezanih sučelja.Brzo povezivanje osigurava Serial RapidIO ili PCI Express, zajedno s 32-bitnim PCI i 64-bitnim PCI X sučeljima.Sigurnosni mehanizam s kriptografskim ubrzanjem i generiranjem slučajnih brojeva radi uz XOR mehanizam i četverokanalni DMA kontroler.Internim kretanjem podataka između podsustava upravlja Ocean switch fabric, povezujući obradu, memoriju, umrežavanje i periferna sučelja unutar jednog sustava na rasporedu čipa.

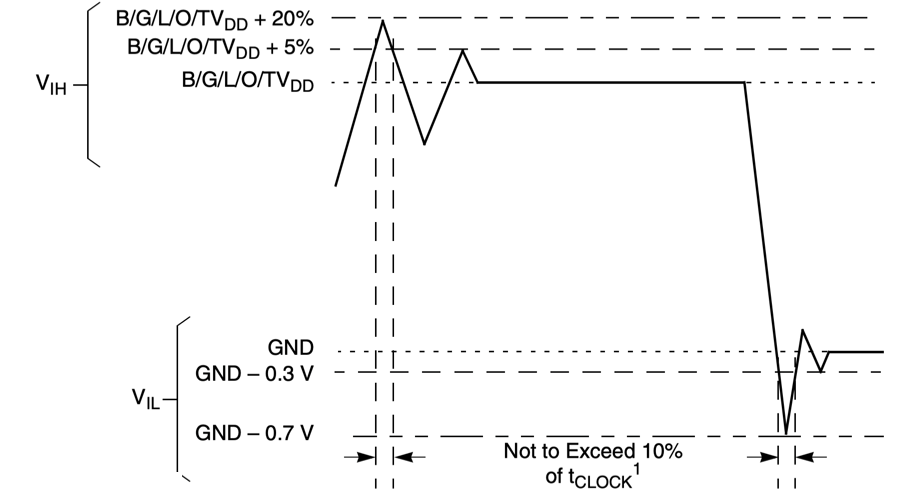

Prekoračenje granica podbacivanja MPC8548EVUAUJ

Granice valnog oblika napona definiraju dopuštene razine prekoračenja i podbacivanja na sučeljima uređaja u odnosu na pridružene opskrbne tračnice.Ulazni pragovi visoke razine odnose se na B G L O TVDD, s dopuštenim privremenim prekoračenjem do TVDD plus 20 posto i TVDD plus 5 posto kao što je naznačeno isprekidanim graničnim linijama.Ograničenja niske razine odnose se na uzemljenje, pokazujući granice podbačaja do minus 0,3 V i minus 0,7 V. Prijelazna odstupanja izvan raspona stabilnog stanja ograničena su na trajanje koje ne prelazi 10 posto primjenjivog perioda takta, s referentnim taktom definiranim prema vrsti sučelja kao što je DDR, PCI, I2C, JTAG ili Ethernet.Dijagram utvrđuje granice električnog naprezanja kako bi se osigurao integritet signala i usklađenost s radnim uvjetima sučelja.

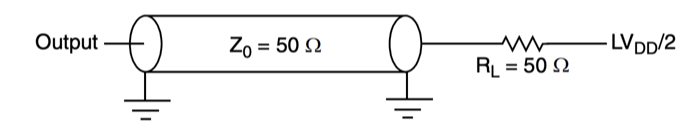

AC ispitno opterećenje MPC8548EVUAUJ

Konfiguracija izlaznog testa definira okruženje kontrolirane impedancije za AC karakterizaciju eTSEC sučelja.Izlazni čvor pokreće prijenosnu liniju modeliranu s karakterističnom impedancijom od 50 ohma, završenom otpornikom opterećenja od 50 ohma spojenim na LVDD podijeljen s dva.Reference na tlo prikazane su na oba kraja prijenosnog puta kako bi predstavljale uravnoteženu postavku mjerenja.Ovaj raspored uspostavlja definirane uvjete opterećenja i prednapona za procjenu vremena signala i ponašanja napona pod standardiziranim uvjetima ispitivanja izmjenične struje.

Primjene MPC8548EVUAUJ

Mrežni usmjerivači za poduzeća i operatera

MPC8548EVUAUJ se koristi u usmjerivačima za poduzeća i operatere koji upravljaju kontinuiranim paketnim prometom preko više mrežnih priključaka.Njegova jezgra PowerPC e500 obrađuje tablice usmjeravanja, odluke o prosljeđivanju i hrpe protokola u stvarnom vremenu.Integrirana quad Gigabit Ethernet sučelja omogućuju izravno povezivanje s nekoliko mrežnih veza, smanjujući vanjske komponente na ploči.Uz ugrađenu kontrolu memorije i hardversku sigurnosnu podršku, procesor održava stabilnu propusnost dok upravlja šifriranim tokovima podataka preko lokalnih i regionalnih mreža.

Mrežni preklopnici i pristupnici s više ulaza

U upravljanim sklopkama i mrežnim pristupnicima, uređaj koordinira protok podataka između povezanih sustava.On upravlja pregledom okvira, međuspremnikom i distribucijom prometa dok održava stabilnu komunikaciju između priključaka.Integrirana PCI i RapidIO sučelja podržavaju proširenje i brzo povezivanje unutar modularnih sustava.Ova postavka omogućuje kompaktnim preklopnim platformama da upravljaju strukturiranom razmjenom podataka bez oslanjanja na više diskretnih kontrolera.

Telekomunikacijska infrastrukturna oprema

Telekomunikacijske platforme kao što su pristupne jedinice i prijenosni sustavi koriste MPC8548EVUAUJ za centraliziranu kontrolu i upravljanje podacima.Procesor podržava ravnomjerno kretanje podataka između komunikacijskih sučelja dok nadzire zadatke sustava i funkcije nadzora.Njegov definirani raspon radne temperature podržava upotrebu u opremi koja neprekidno radi u kontroliranim mrežnim objektima.

Sigurno umrežavanje i VPN uređaji

Sigurni pristupnici i VPN uređaji oslanjaju se na procesor za upravljanje kriptiranim prometom i kontrolu sesije.Integrirani sigurnosni mehanizam izvodi šifriranje i dešifriranje izravno na čipu, podržavajući zaštićene komunikacijske kanale.To omogućuje sigurne daljinske veze i razmjenu podataka bez potrebe za dodatnim sigurnosnim procesorima, što pomaže u održavanju kompaktne arhitekture sustava.

Industrijski ugrađeni kontrolni sustavi

Industrijske upravljačke jedinice koriste MPC8548EVUAUJ za nadzor mrežno povezanih uređaja i koordinaciju komunikacije između podsustava.Upravlja prikupljanjem podataka, izvješćivanjem o statusu i kontrolnom signalizacijom unutar strukturiranih platformi za automatizaciju.Procesor podržava pouzdan rad tijekom dugih ciklusa rada, što ga čini prikladnim za ugrađene sustave koji rade tijekom cijelog dana.

Ugrađene računalne platforme visokih performansi

Ugrađene računalne ploče koriste ovaj procesor za pokretanje operativnih sustava i komunikacijskih usluga unutar jednog integriranog uređaja.Upravlja pristupom memoriji, perifernom kontrolom i obradom podataka u sustavima koji zahtijevaju dosljedne performanse.Integrirana sučelja pojednostavljuju dizajn ploče dok podržavaju skalabilne računalne module.

Sigurni komunikacijski sustavi

Oprema za sigurnu komunikaciju integrira MPC8548EVUAUJ za upravljanje kontroliranom razmjenom podataka preko žičnih mreža.Procesor podržava zaštićeno rukovanje porukama, sigurne ključne operacije i nadzor protokola.Njegova kombinirana značajka obrade, umrežavanja i sigurnosti omogućuje strukturirani dizajn komunikacijskih platformi usmjerenih na zaštićeni prijenos podataka.

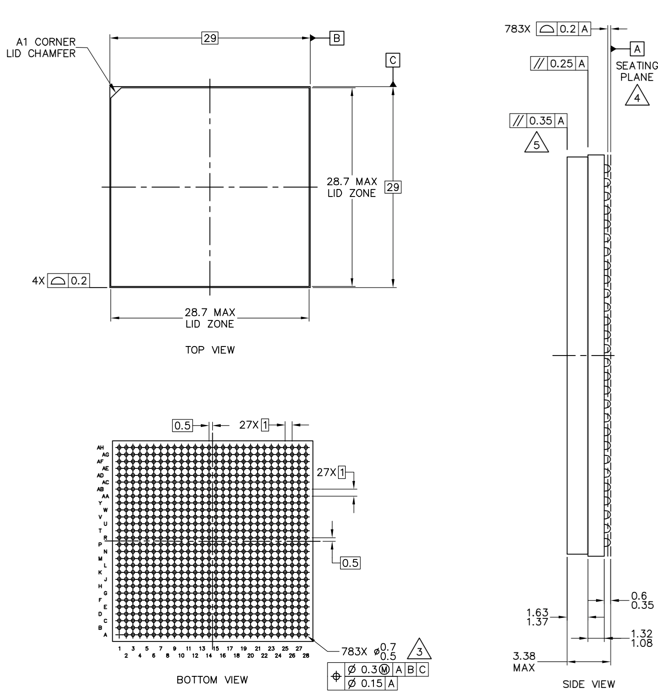

Okvirne dimenzije MPC8548EVUAUJ

Okvirni crteži pakiranja definiraju mehaničke dimenzije i raspored kuglica za 783 izvode FC CBGA i FC PBGA verzije s punim poklopcem.Pogled odozgo navodi maksimalne dimenzije zone poklopca od 28,7 x 28,7 mm i identificira skošenje kuta A1 za orijentaciju.Pogled s donje strane prikazuje rešetkasti niz 27 x 27 kuglica koji ukupno sadrži 783 lemljene kuglice s razmakom od 0,8 mm, uključujući označene koordinate retka i stupca za identifikaciju pinova.Pogled sa strane pruža ukupna ograničenja visine do 3,38 mm i reference ravnine sjedenja, zajedno s tolerancijama za koplanarnost i kontrolu profila.Dimenzionalni oblačići i geometrijske tolerancije uspostavljaju fizička ograničenja za dizajn otiska PCB-a i poravnanje sklopa.

MPC8548EVUAUJ Prednosti i nedostaci

Prednosti

• Radi na frekvenciji do 1,333 GHz, podržavajući stabilnu obradu podataka u mrežnim sustavima

• Integrira četiri Gigabit Ethernet sučelja, smanjujući potrebu za vanjskim mrežnim kontrolerima

• Uključuje kriptografsko ubrzanje na čipu i generator slučajnih brojeva za sigurno rukovanje podacima

• Podržava DDR, DDR2 i SDRAM memoriju, omogućujući fleksibilan odabir memorije

• Omogućuje RapidIO i PCI sučelja za strukturirano proširenje sustava

• Ocijenjeno za rad od 0 C do 105 C, pogodno za kontrolirana industrijska okruženja

• Visoka razina integracije smanjuje ukupni broj komponenti i pojednostavljuje izgled ploče

Nedostaci

• Jednojezgreni dizajn može ograničiti performanse u izrazito paralelnim softverskim okruženjima

• Ne uključuje podršku za integriranu grafiku

• Nedostaju ugrađena SATA i USB sučelja

• 783 pinsko FCBGA kućište zahtijeva precizan raspored PCB-a i kontroliranu montažu

• PowerPC arhitektura može ponuditi užu softversku podršku u usporedbi s novijim obiteljima procesora

• Planiranje životnog ciklusa treba pregledati kada se razvijaju dugoročni dizajni sustava

MPC8548EVUAUJ Alternative

Broj dijela	Proizvođač	Ključne značajke	Slučaj/napomene
MPC8548EVTAUJD	NXP USA Inc.	PowerPC e500 jezgreni procesor koji radi do 1,33 GHz s integriranim DDR memorijskim kontrolerom i više Gigabit Ethernet sučelja.Dizajniran za visoku propusnost podataka i mrežnu obradu.	Koristi se u poslovnoj mrežnoj opremi, telekomunikacijskoj infrastrukturi i ugrađenim sustavima koji zahtijevaju snažnu komunikacijsku izvedbu.
MPC8548EVTAUJC557	Freescale Semiconductor	PowerPC procesor visokih performansi s podrškom za DDR/DDR2 memoriju i naprednim komunikacijskim sučeljima.Podržava industrijski temperaturni raspon od −40 °C do 85 °C.	Prikladno za industrijsko umrežavanje, kontrolere automatizacije i komunikacijske pristupnike koji rade u okruženjima s povišenom temperaturom.
MPC8548EVTAUJC	NXP USA Inc.	PowerPC e500 jezgra s integriranim memorijskim kontrolerom i komunikacijskim sučeljima velike brzine.Dizajniran za stabilne performanse u rasponu od 0 °C do 70 °C.	Obično se koristi u komercijalnim mrežnim uređajima, sustavima za usmjeravanje podataka i ugrađenim računalnim platformama.
MPC8548EVUAQG	NXP USA Inc.	Procesor temeljen na PowerPC-u s integriranim Ethernetom i podrškom za memoriju, optimiziran za ugrađene komunikacijske zadatke.Sposobnost industrijske temperature.	Idealan za industrijske pristupnike, mrežne procesore i komunikacijsku opremu visoke pouzdanosti.

O NXP Semiconductors

NXP Semiconductors N.V. je globalna kompanija poluvodiča sa sjedištem u Eindhovenu, Nizozemska.Osnovana je 2006. godine nakon korporativnog restrukturiranja i od tada je izrasla u glavnog dobavljača rješenja za mješovite signale i ugrađenu obradu.Tvrtka upravlja dizajnerskim i istraživačkim centrima u više regija i opslužuje automobilsku, industrijsku, komunikacijsku infrastrukturu i mobilna tržišta.Njegov portfelj proizvoda uključuje mikrokontrolere, aplikacijske procesore, sigurne identifikacijske uređaje, analogne komponente i rješenja za povezivanje.NXP se fokusira na sigurne veze i pouzdane elektroničke upravljačke sustave koji se koriste u transportu, umrežavanju i ugrađenim platformama.

Zaključak

MPC8548EVUAUJ spaja obradu, umrežavanje i sigurnost u jednom kompaktnom čipu.Dobivate 32-bitnu PowerPC jezgru koja radi velikom brzinom, zajedno s četiri gigabitna Ethernet priključka i fleksibilnom memorijskom podrškom.Njegov ugrađeni sigurnosni mehanizam pomaže u upravljanju šifriranim podacima izravno na procesoru, što komunikaciju održava stabilnom i zaštićenom.Uz podršku za PCI, RapidIO i više naponskih razina, uklapa se u mnoge komunikacijske i upravljačke sustave.783-pinski FCBGA paket omogućuje guste rasporede ploča dok još uvijek podnosi zahtjevna radna opterećenja.Ako trebate pouzdano usmjeravanje podataka i kontrolu sustava na jednom uređaju, ovaj vam procesor daje uravnoteženu kombinaciju performansi i integracije.
