Razumijevanje tranzistora HFE: Mjerenje, funkcije i utjecaj na dizajn kruga

Ovaj vodič objašnjava što je tranzistor HFE i zašto je važno u elektroničkim krugovima.Naučit ćete kako izmjeriti HFE, što utječe na njega (poput temperature ili napona) i kako se mijenja u različitim vrstama tranzistora.Vodič također pokazuje gdje je HFE važan kao što su u pojačala, prekidačima, regulatorima napona i signalnim krugovima i kako prilagoditi svoje dizajne kako bi osigurali da krugovi rade čak i kad se HFE promijeni.Također objašnjava različite vrste pojačanja (poput pojačanja napona ili pojačanja AC) i načina na koji se koriste u elektronici.

Katalog

Što je HFE tranzistora?

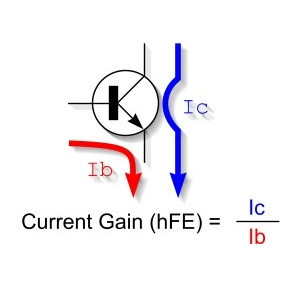

hfe označava pojačanje DC struje bipolarnog spajanja tranzistora (BJT) u svojoj konfiguraciji zajedničkog emitera.Pokazuje koliko učinkovito malu struju u bazi kontrolira veću struju na kolektoru.Na primjer, ako je HFE 100, osnovna struja od 1 mA proizvodi kolekcionarnu struju od 100 mA.Ovo je svojstvo ključno za pojačavanje i prebacivanje funkcija.HFE nije fiksna vrijednost.To se mijenja na temelju načina na koji je tranzistor proizveden i kako se koristi.

Čak i identični tranzistori iz iste serije mogu imati različit dobitak.Čimbenici poput temperature, napona između kolektora i emitera (VCE) i struje utječu na hfe.Veće temperature ili struje sakupljača mogu smanjiti dobitak zbog učinaka poput rekombinacije nosača naboja i širenja baze.Zbog ove varijabilnosti, podatkovni listovi prikazuju raspon vrijednosti HFE umjesto jednog broja.Drugi dizajniraju krugove s dovoljno tolerancije da obrađuju ovu varijaciju, što je važno u analognim aplikacijama gdje je važno stabilno pojačanje.

Mjerenje HFE

Dobitak struje DC -a, često označen kao HFE, karakterističan je za bipolarni spojni tranzistor (BJT).Predstavlja omjer struje kolektora u odnosu na osnovnu struju (IB) kada tranzistor djeluje u svojoj aktivnoj regiji.Jednostavno rečeno, to vam govori koliko tranzistor pojačava osnovnu struju za proizvodnju veće struje kolektora.Formula koja se koristi za izračunavanje HFE je:

To znači da za određivanje vrijednosti HFE, prvo morate izmjeriti količinu struje koja se ulijeva u bazu i količinu koja teče kroz kolektor, a zatim podijelite struju kolektora s osnovnom strujom.Slijedi korak po korak postupak za mjerenje HFE:

• Konstruirajte testni krug: Započnite postavljanjem jednostavnog ispitnog kruga pomoću tranzistora čiji HFE želite izmjeriti.Ovaj krug obično uključuje sam tranzistor, jedan ili više otpornika za kontrolu protoka struje i prikladan istosmjerni izvor napajanja (poput reguliranog napajanja ili baterije).Rasporedite komponente tako da se baze i kolekcionarske struje mogu neovisno izmjeriti ili izračunati.

• Nanesite poznati napon na bazu: Uvedite mali istosmjerni napon u bazni terminal tranzistora putem otpornika s poznatom vrijednosti otpora.Ovaj otpornik ograničava struju u bazu.Možete izračunati osnovnu struju (IB) pomoću Ohmovog zakona:

gdje 𝑉_{𝑏𝑎𝑠𝑒} je napon preko osnovnog otpornika i 𝑅_{𝑏𝑎𝑠𝑒} je vrijednost otpora.

• Odredite struju kolektora: Na sakupljačkoj strani tranzistora uključite još jednog otpornika (često nazvanog otpornik opterećenja) u nizu.Izmjerite pad napona preko ovog otpornika pomoću multimetra.Još jednom primijenite OHM -ov zakon da biste odredili struju kolektora (IC):

gdje 𝑉_{𝑐𝑜𝑙𝑙𝑒𝑐𝑡𝑜𝑟} je napon preko otpornika opterećenja i 𝑅_{𝑙𝑜𝑎𝑑} je njegov otpor.

• Izračunajte hfe : S obje trenutne vrijednosti u ruci, sada možete izračunati pojačanje istosmjerne struje pomoću početne formule:

Ovaj omjer daje vrijednost HFE u određenim radnim uvjetima vašeg kruga.Točnost ove metode za mjerenje HFE -a ovisi o nekoliko čimbenika, uključujući stabilnu opskrbu naponom, precizne vrijednosti komponenti i toplinsku stabilnost.Izvor napajanja mora isporučiti stalni napon bez pucanja, jer svaka fluktuacija može utjecati na bazne i kolekcionarske struje, što dovodi do netočnih očitanja HFE-a.Također je potrebno koristiti otpornike s poznatim i niskim tolerancijama, jer svako odstupanje otpornosti može iskriviti strujne proračune.Uz to, budući da su tranzistori osjetljivi na temperaturu, njihov dobitak može varirati ovisno o toplinskim promjenama, pa dopuštanje da se krug stabilizira termički prije nego što pohađaju mjerenja, osigurava pouzdanije rezultate.I na kraju, budući da HFE nije fiksna vrijednost i varira u odnosu na radne uvjete kao što su temperatura, napon za kolekcionar i bazna struja, preporučljivo je ponoviti test na različitim baznim strujama kako bi se primijetio kako se dobitak tranzistora ponaša u različitim okolnostima.

HFE raspon za različite vrste tranzistora

Tranzistori dolaze u različitim tipovima, a svaki od njih postupa na svoj način.Ključna značajka koja varira između njih je HFE ili DC struja.Ova vrijednost pokazuje koliko tranzistor može pojačati struju.BJTS (bipolarni spojni tranzistori) obično imaju veći dobitak struje od FET-a (tranzistori s efektom polja) zbog načina na koji su izgrađeni i kako kontroliraju struju.Ipak, vrijednosti HFE -a mogu se mnogo razlikovati ovisno o točnom modelu i tko ga čini.Evo nekoliko uobičajenih raspona HFE za različite vrste tranzistora:

Tranzistor	Tipični raspon HFE
NPN tranzistor	20 do 1000
PNP tranzistor	20 do 1000
Tranzistor snage	10 do 100
Tranzistor malih signala	50 do 300
Tranzistor	100 do preko 1000

Kako HFE djeluje u tranzistoru?

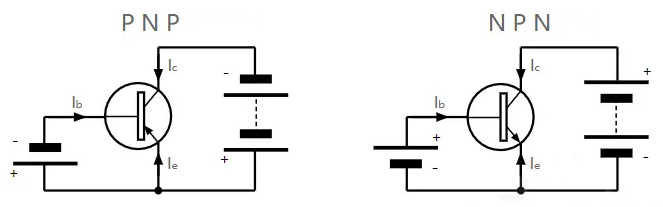

Slika 2. Protok struje i pristranost u PNP i NPN tranzistorima

Kada NPN tranzistor radi u svom aktivnom načinu rada, dio tranzistora osnovnog emita je pristran prema naprijed.To znači da se mali napon primjenjuje na način koji omogućava da struja lako teče.U ovom se slučaju elektroni (koji nose struju) kreću iz emitera u bazu.

Baza tranzistora napravljena je vrlo tanka i samo je lagano dopirana, što znači da nema mnogo nosača naboja.Zbog toga većina elektrona koji ulaze u bazu ne ostaju tamo.Umjesto toga, nastavljaju se kretati i ulaze u kolekcionara.Sakupljač je obrnuto pristran, što znači da ima postavljanje napona koji uvlači elektrone. To pomaže elektronima da se kreću kroz tranzistor, od emitera do kolektora.

Evo, evo gdje dolazi HFE. Mala struja koja ulazi u bazu kontrolira mnogo veću struju koja teče od kolektora do emitera.Omjer između ove dvije struje naziva se HFE (poznat i kao trenutni dobitak).Na primjer, ako je osnovna struja 1 miliamp, a struja sakupljača 100 miliamsa, tada je HFE 100. To pokazuje koliko dobro tranzistor "pojačava" struju.

Ali HFE nije uvijek isti.Može se promijeniti ovisno o tome koliko struja teče, temperaturu i ostale uvjete.Ako je struja sakupljača vrlo visoka, dobitak može pasti zbog otpora unutar baze ili zato što se neki elektroni kombiniraju s rupama prije nego što dosegnu kolektor.Na vrlo niskim strujama, HFE također može pasti, možda zbog struje curenja ili napona potrebnih za uključivanje tranzistora.

Budući da se HFE toliko mijenja s različitim uvjetima, drugi se na to ne oslanjaju da bi uvijek bili isti.Umjesto toga, dodaju dodatne dijelove poput otpornika emitera ili koriste povratne informacije u krugu.Oni pomažu da tranzistorovo ponašanje postane stabilnije, čak i ako se dobitak promijeni.Na taj način krug nastavlja pravilno raditi, bez obzira koliko se HFE mijenja iz jednog tranzistora u drugi ili s vremenom.

Funkcije HFE

Pojačavajući signali

Jedna od glavnih funkcija tranzistora je povećati mali signal.To se naziva pojačanje.HFE nam govori koliko će se veća izlazna struja (od kolektora) usporediti s ulaznom strujom (u bazi).Na primjer, ako je HFE 100 i stavite 1 miliamp (MA) u bazu, dobit ćete 100 Ma iz kolektora.Ovo je korisno u audio pojačala ili senzorskim krugovima u kojima je potrebno pojačati male signale.Međutim, HFE nije uvijek stabilan.Može se promijeniti s toplinom, naponom ili samom tranzistorom.Zbog toga drugi koriste HFE kao grubi vodič i dodaju otpornike ili dijelove povratnih informacija kako bi krug bio stabilniji.

Postavljanje tranzistora (pristranost)

Da bi tranzistor ispravno radio, potrebno ga je postaviti s pravom strujom i naponom.Ova postavka naziva se pristranost.Da bismo dobili pravu količinu struje sakupljača, moramo poslati određenu količinu osnovne struje.HFE nam pomaže da shvatimo koliko bazne struje dati.Na primjer, ako je krugu potrebno 10 mA struje kolektora, a HFE 100, baza bi trebala dobiti 0,1 ma.Budući da HFE može varirati čak i između sličnih tranzistora, važno je planirati najgori slučaj.Upotrijebite najnižu očekivanu vrijednost HFE iz podatkovnog lista i prilagodite krug pomoću otpornika ili povratnih informacija kako biste osigurali da ispravno radi.

Pomaganje u dizajnu kruga

HFE također utječe na to kako je izgrađen cijeli krug, posebno u krugovima pojačala.Iako se HFE ne pojavljuje izravno u formuli za dobitak napona, to još uvijek utječe na način funkcioniranja tranzistora.Ona mijenja osnovnu struju, koja mijenja napone i struje u ostatku kruga.Na primjer, u pojačalu uobičajenog emitera, pojačanje napona ovisi o dva otpornika: jedan u kolektoru i jedan kod emitera.Dodavanje otpornika emiteru (zvanom degeneracija emitera) može učiniti pojačalo stabilnijim.To također pomaže smanjiti učinak promjena u HFE, što krug čini pouzdanijim.

Uključivanje i isključivanje (uključivanje)

Tranzistori se također koriste kao prekidači u digitalnim i napajačkim krugovima.U ovom slučaju, tranzistor je ili potpuno isključen ili potpuno uključen.Da bi se osiguralo da se tranzistor potpuno uključi, osnovna struja mora biti dovoljno visoka.Obično dajemo više struje nego što pokazuje osnovni izračun HFE.Ova dodatna struja naziva se sigurnosnim faktorom.Na primjer, ako je krugu potrebno 100 mA od kolektora, a HFE 100, možda mislite da je 1 ma u bazi dovoljan.Ali da budemo sigurni, mnogi često daju 2 do 5 mA.To osigurava da se tranzistor potpuno uključi, čak i ako je HFE niži nego što se očekivalo.Davanje dodatne bazne struje pomaže u izbjegavanju problema poput tranzistora samo na pola puta, što bi moglo uzrokovati gubitak topline ili snage.

Različite vrste dobitka tranzistora

Beta (β) hfe

Beta, često predstavljen simbolom β ili HFE, je DC struja pojačanja tranzistora u konfiguraciji zajedničkog emitera.Definira omjer struje kolektora (IC) i osnovne struje (IB), pokazujući koliko se ulazna struja pojačava kada se prođe kroz tranzistor.Taj je dobitak naveden u podatkovnom listu tranzistora i može se razlikovati ovisno o specifičnom tranzistorskom modelu, proizvodnoj seriji, pa čak i radnim uvjetima poput temperature.Iako je koristan u razumijevanju kako se tranzistor ponaša sa stalnim signalima, ovaj je dobitak idealniji za DC analizu, a ne visokofrekventno ili brzo mijenjanje signalnih aplikacija.

Slika 3. Mjerenje pojačanja struje istosmjerne struje (HFE) u konfiguraciji tranzistora u zajedničkom emiteru

hfe

Dobitak struje izmjenične struje, označen kao HFE, u konceptu je sličan β, ali se odnosi na mali signal, naizmjenični trenutni scenariji gdje se ulazni signal s vremenom mijenja.Taj je dobitak važan u dizajniranju pojačala jer ukazuje na to koliko tranzistor može učinkovito pojačati manje fluktuacije u ulaznoj struji.Međutim, HFE nije konstantan, smanjuje se s povećanjem frekvencije, prvenstveno zbog učinaka unutarnjih tranzistorskih kapacitivnosti koji počinju dominirati na višim frekvencijama.Morate objasniti ovo ponašanje ovisno o frekvenciji prilikom dizajniranja krugova namijenjenih rada na radiju ili drugim visokim frekvencijama, jer dobitak signala može biti niži od očekivanog.

α (alfa)

Alpha (α) je trenutni dobitak tranzistora kada je konfiguriran u zajedničkom baznom rasporedu, a definiran je kao omjer struje sakupljača (IC) i struje emitera (IE).Budući da vrlo malo struje ulazi u bazu u ovom postavljanju, α je obično vrlo blizu 1, što znači da gotovo sva struja emitera čini kolekcionaru.Zbog toga su uobičajena pojačala u bazi učinkovitim u visokofrekventnim aplikacijama, jer nude izvrsnu stabilnost i nisku ulaznu impedansu.Iako je alfa manje intuitivna od beta, on ostaje važan parametar u RF i analognom dizajnu kruga.

Dobitak napona (AV)

Prikaz napona, predstavljen AV -om, omjer je izlaznog napona i ulaznog napona (VOUT/VIN) i služi kao ključna mjera u performansama pojačala.To nam govori koliko krug povećava razinu napona signala, što je izvrsno kada je cilj ojačati slabe naponske ulaze, poput onih sa senzora ili mikrofona.Dobitak napona ovisi i o svojstvima tranzistora i okolnim komponentama kruga poput otpornika i kondenzatora.Dobitak visokog napona znači da mali ulazni napon može rezultirati velikim izlaznim zamahom, ali to morate s pažnjom upravljati kako biste izbjegli izobličenje ili nestabilnost.

Priključak snage (AP)

Priključak snage, označen kao AP, predstavlja omjer izlazne snage i ulazne snage i parametra u aplikacijama gdje je bitna učinkovitost prijenosa energije, poput prijenosa audio pojačanja i radiofrekvencije (RF).Uzima u obzir i pojačavanje struje i napona, pružajući cjelovitiji prikaz koliko tranzistor može povećati energiju signala.Priključak napajanja je važan kada izlaz mora voziti opterećenje na udaljenosti ili proizvesti zvučni zvuk s jasnoćom i volumenom.Cilj maksimalnog izlaza s minimalnom ulaznom energijom, upotrijebite ovu mjeru za odabir odgovarajućih tranzistora i optimiziranje izgleda kruga.

HFE protiv beta (β)

Značajka	HFE (DC trenutni dobitak)	Beta (β)
Definicija	Omjer struje kolektora (IC) i osnovna struja (IB)	Teorijsko strujno dobivanje tranzistora
Poznat i kao	Naprijed DC struja;Ponekad βF u podacima	Opći simbol za trenutni dobitak
Simbol	hfe	β
Uporaba	Koristi se za odabir/testiranje stvarnih tranzistora	Koristi se u analizi kruga i brzim procjenama
Mjerna vrsta	Stvarni svijet, izmjeren u određenim uvjetima	Teorijski ili idealiziran
Tipa signala	Predstavlja DC dobitak;Mala slova HFE koja se koristi za AC dobiti	Tipično se koristi za značenje DC dobitka
Ovisnost o frekvenciji	HFE (AC) ovisi o frekvenciji;HFE (DC) je stabilniji	Obično se smatra konstantnim u proračunima
Raspon	Obično između 10 i 500	Tipično se pretpostavlja sličan HFE za osnovne proračune
Osjetljivost	Varira od temperature, napona i drugih uvjeta	Također varira, ali nije uvijek umišljen u osnovni dizajn
Prijava	Praktična upotreba u pojačalu i dizajnu prekidača	Konceptualno razumijevanje i procjena dizajna

Trenutni dobitak u različitim tranzistorskim stanjima

Aktivna regija

U aktivnoj regiji tranzistor funkcionira kao pojačalo, što je njegova najčešća primjena u analognoj elektronici.Ovo je stanje u kojem je spajanje osnovnog emitera prema naprijed pristrano, dok je spoj baznog kolektora obrnuto pristrano, omogućavajući tranzistoru da reagira na kontrolirani i proporcionalan način na promjene u osnovnoj struji.U ovoj regiji, trenutni dobitak, obično označen kao HFE ili β, ostaje relativno konstantan i predvidljiv, što ga čini idealnim za linearno pojačanje.Na kolekcionarsku struju izravno utječe bazna struja, pa čak i mala promjena u bazi može rezultirati mnogo većom promjenom na kolektoru, zbog čega su tranzistori toliko korisni u pojačanju signala u ovom stanju.

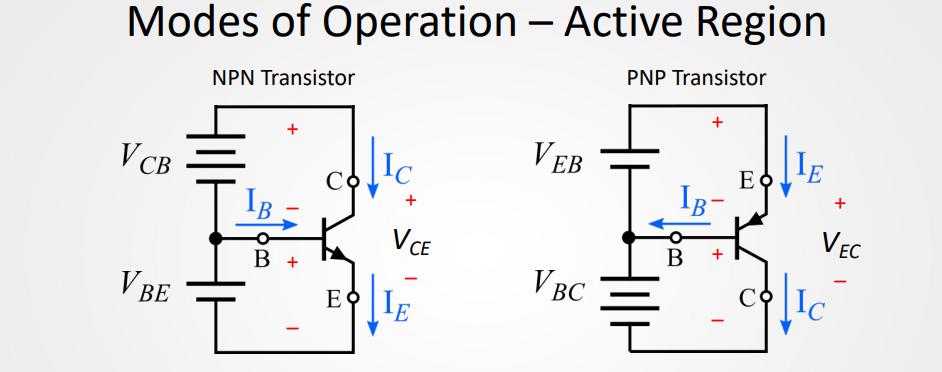

Slika 4. Pristranost aktivne regije i protok struje u NPN i PNP tranzistorima

Regija zasićenja

U regiji zasićenja tranzistor djeluje više poput prekidača koji je u potpunosti uključen.Ovdje su i osnovni emiter i spajanja baznog kolektora naprijed pristrani, što omogućava da struja slobodno teče iz kolektora do emitera s minimalnim otporom.Ovo je stanje tipično za digitalne logičke krugove i prebacivanje aplikacija, gdje se tranzistor koristi za u potpunosti dopušta ili blokira protok struje.U zasićenosti, napon kolekcionara-emitter pada na nisku razinu, a trenutni dobitak ili HFE postaje nevažan jer tranzistor više ne reagira linearno na ulaz.Umjesto toga, smatra se da uređaj provodi s maksimalnim kapacitetom za dane uvjete, a svako povećanje osnovne struje ne povećava značajno struju kolektora.

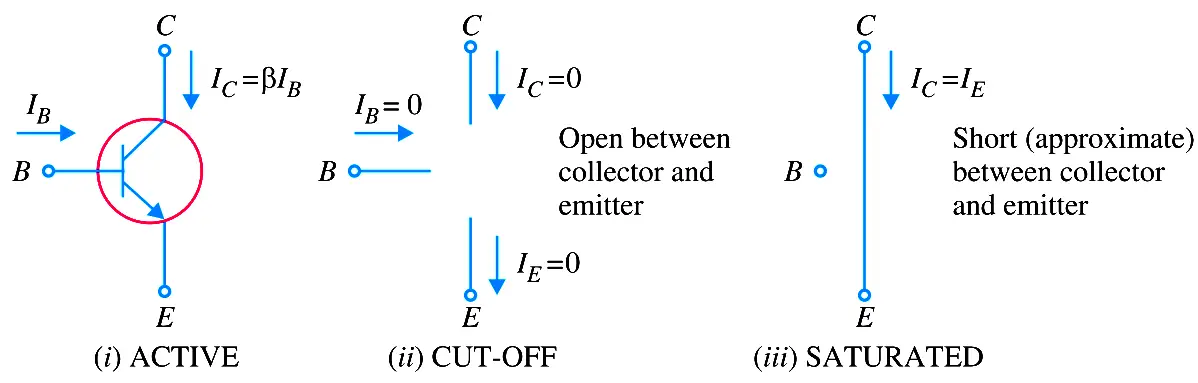

Slika 5. Ponašanje tranzistora u aktivnim, graničnim i zasićenim regijama

Regija

U regiji za odsječak tranzistor se ponaša poput otvorenog prekidača, što znači da nijedna struja ne teče putem kolekcionarskog emitera.To se događa kada su i osnovni emiter i spojnici baznog kolektora obrnuto pristrani, učinkovito isključujući tranzistor.Budući da nema osnovne struje, ne može biti struja kolektora, što ovo stanje čini korisnim u digitalnim krugovima gdje je potrebno jasno "isključeno" stanje.U ovoj se regiji trenutni dobitak ne primjenjuje jer tranzistor uopće ne provodi.Stanje prekida osigurava da tranzistor u potpunosti blokira protok struje, a obično se koristi u kombinaciji s regijom zasićenja za binarnu kontrolu uključivanja/isključivanja u preklopnim aplikacijama.

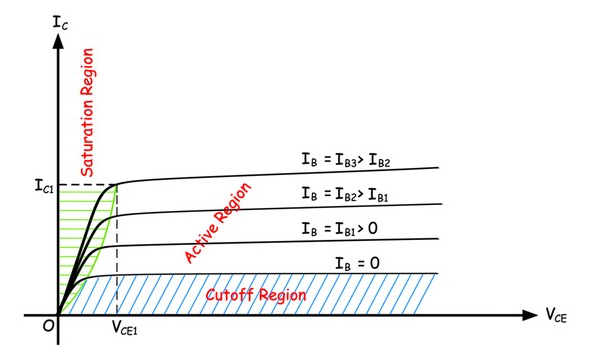

Slika 6: Karakteristična krivulja BJT izlaza koja prikazuje regije odsječene, aktivne i zasićene regije

Primjene tranzistora HFE u krugovima

Dobitak struje istosmjerne struje (HFE) bipolarnog spajanja tranzistora (BJT) igra središnju ulogu u tome kako učinkovito tranzistor pojačava signale ili mijenja struju u krugu.Definiran kao omjer struje kolektora i bazne struje, HFE izravno utječe na to kako mala ulazna struja kontrolira veću izlaznu struju.Ispod su ključne aplikacije za krug gdje HFE ima utjecaj.

Krugovi pojačala

U dizajniranju pojačala, posebno onima koji koriste konfiguraciju uobičajenog emitera, HFE postavlja koliko se mala osnovna struja pojačava u struju kolektora.To utječe na dobitak struje, što zauzvrat utječe na dobitak napona u kombinaciji s vanjskim otpornicima.HFE također igra ulogu u ulaznoj i izlaznoj impedanciji pojačala.U višestupanjskim nacrtima, neusklađene vrijednosti HFE između faza mogu dovesti do izobličenja ili neujednačenog dobitka.Da bi to upravljali, drugi odgovaraju tranzistor HFE ili dodaju otpornike degeneracije emitera kako bi stabilizirali dobitak i smanjili ovisnost o HFE.Za precizne analogne sustave, konzistentni HFE pomaže osigurati čisto pojačavanje signala, nisko harmonično izobličenje i bolju linearnost.

Sklopni krugovi

U digitalnim i sklopnim sklopovima za prebacivanje kao što su logički pretvarači, upravljački programi releja ili sučelja mikrokontrolera, HFE određuje koliko efikasno tranzistor ulazi u način zasićenja.Viši HFE znači da tranzistor može u potpunosti zasititi s manje osnovne struje, što je važno kada upravljački signal osigurava ograničenu struju.Ako je HFE prenizak, tranzistor se možda neće u potpunosti uključiti, uzrokujući sporije prijelaze, nepotpuno zasićenje i povećanu toplinu.Ova pitanja smanjuju učinkovitost i pouzdanost kruga.Da biste osigurali pouzdan rad, koristite minimalnu očekivanu vrijednost HFE tijekom dizajna.Ovaj pristup osigurava da će se tranzistor i dalje pravilno prebaciti pod razne temperature i uvjete opterećenja.

Regulatori napona

U krugovima linearnog regulatora napona, tranzistor djeluje u aktivnoj regiji, gdje mora kontrolirati širok raspon kolekcijskih struja s preciznim unosom bazne struje.Ovdje HFE pomaže u održavanju točne regulacije napona kroz različite ulazne napone i izlazne opterećenja.Na primjer, u serijskim regulatorima, stabilni HFE omogućava tranzistoru da održava konstantni izlazni napon uz opskrbu različitim količinama struje.Međutim, HFE se može smanjiti s porastom temperature ili starenjem, što može ugroziti stabilnost napona.

Krugovi oscilatora

U krugovima poput Colpitts ili Hartley oscilatora, tranzistorski HFE utječe na dobitak petlje, što je faktor u pokretanju i održavanju oscilacije.Ako je dobitak prenizak, oscilacija se možda neće pokrenuti.Ako je previsok, signal može iskriviti ili prebaciti u nestabilno ponašanje.Budući da HFE utječe na pojačavajuću fazu unutar petlje oscilatora, promjene u HFE mogu uzrokovati varijaciju frekvencije ili amplitude.To vrijedi u okruženjima s fluktuirajućim temperaturama ili naponom opskrbe.Za održavanje stabilne oscilacije, neki dizajni uključuju automatsku kontrolu pojačanja (AGC), koji dinamički prilagođava krug kako bi se kompenzirala za promjene u HFE.

Krugovi kondicioniranja signala

Krugovi dizajnirani za obradu slabih ili osjetljivih signala kao što su predpojačala, aktivni filtri ili puferi impedancije ovise o HFE-u za točan, nisko-šut.Ovi sustavi zahtijevaju visoku vjernost i minimalno izobličenje.Na primjer, u fazi međuspremnika, visok i stabilan HFE pruža visoku ulaznu impedansu i nisku izlaznu impedansu, pomažući u očuvanju čvrstoće i oblika signala bez učitavanja izvora.Morate pažljivo odabrati otpornike za pristupanje i planirati varijacije HFE -a na uređajima i promjenama okoliša kako biste osigurali da tranzistor ostane unutar linearnog radnog raspona i održava dosljednu obradu signala.

Zaključak

Tranzistor HFE ključni je dio kako tranzistor radi u krugu.To vam govori koliko mala ulazna struja može kontrolirati veću izlaznu struju.Iako se HFE može promijeniti ovisno o tranzistoru i kako se koristi, ovaj vodič pokazuje vam kako ga izmjeriti, planirati i dizajnirati krugove koji i dalje dobro funkcioniraju ako se promijeni.Korištenjem alata poput otpornika i povratnih informacija možete učiniti svoj krug stabilnim i pouzdanim.Bilo da gradite pojačalo, prekidač ili signalni filter, znajući kako postupati s HFE -om pomaže da vaš krug radi bolje i traje duže.
