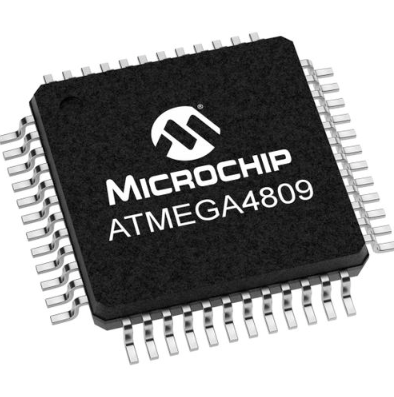

Razumijevanje mikrokontrolera Attega4809: PINKOUT, DATHEAT i ključne funkcije

Athega4809 Mikrokontroler, dio Microchip's MegaAVR® 0-serije, moćan je alat za traženje ravnoteže između performansi, svestranosti i učinkovitosti.Radeći na frekvencijama do 20 MHz, ovaj mikrokontroler integrira AVR® procesor s hardverskim multiplikatorom, što ga čini idealnim za širok raspon aplikacija od potrošačke elektronike do industrijskih upravljačkih sustava.U ovom ćemo članku istražiti PINOUT, ključne značajke i napredne funkcionalnosti Atmega4809, ističući zašto se ističe kao snažan izbor i za jednostavne i složene projekte.

Katalog

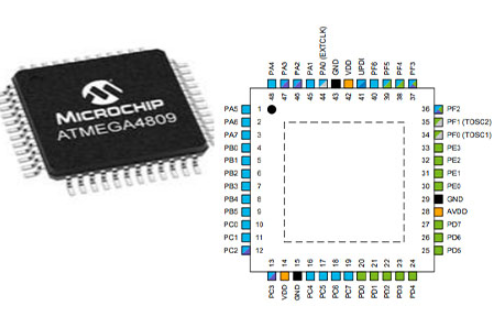

Pinout od atmege

CAD model atmege

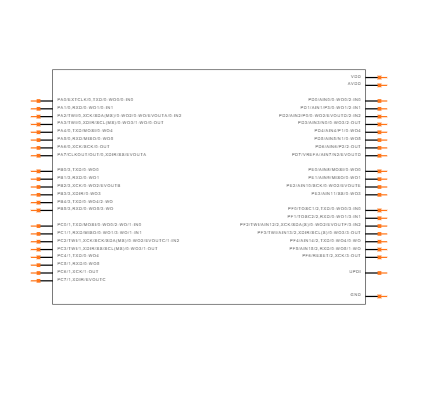

Simbol

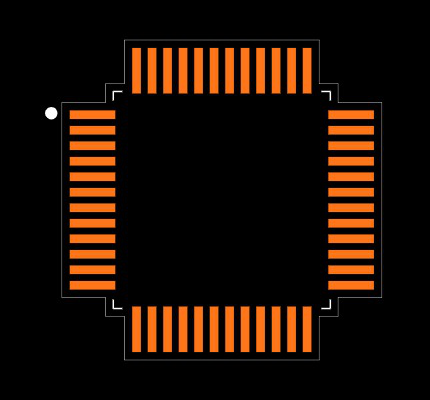

Otisak stopala

Pregled Athega4809

Kao ugledni član MegaAVR® 0-serije, Atmega4809 ističe se uključivanjem AVR® procesora s hardverskim multiplikatorom koji može raditi na frekvencijama do 20 MHz.Ovaj mikrokontroler dostupan je u raznim konfiguracijama, s do 48 kb flash memorije, 6 KB SRAM i 256 bajtova EEPROM-a u roku od 28 do 48 pina.Njegov dizajn usredotočuje se na fleksibilnu arhitekturu male snage koja integrira sofisticirane značajke kao što su sustav događaja, spavanje, točne analogne funkcionalnosti i najsuvremenije periferne uređaje, što odražava najnovije inovacije Microchipa.

Arhitektura i izvedba

• AVR procesor i hardverski multiplikator: Opremljen AVR® procesorom koji je nadopunjen hardverskim multiplikatorom, ATMEGA4809 pruža značajnu računalnu učinkovitost i performanse.Trčanje brzinom do 20 MHz, ovaj dvojac povećava brzinu izvršenja za složene matematičke operacije.Takve mogućnosti čine mikrokontroleru dobro prilagođenim za aplikacije koje zahtijevaju visoku preciznost i brzu obradu.Dizajn privlači onima koji nastoje uspostaviti ravnotežu između potrošnje energije i performansi, nudeći skladan pogodak za različite tehničke potrebe.

•Konfiguracije memorije: Sa svojim fleksibilnim opcijama memorije, Atmega4809 pruža konfiguracije do 48 kb flash memorije, 6 KB SRAM i 256 bajtova EEPROM.Ova prilagodljivost zadovoljava širok raspon potreba za primjenom, od jednostavnih zadataka koji zahtijevaju minimalnu memoriju do složenijih aplikacija kojima je potrebno značajno pohranu.Scenariji u stvarnom svijetu pokazuju da uravnotežena postavka memorije može značajno poboljšati performanse i reaktivnost sustava.

Značajke male snage

• Sustav događaja: Sustav događaja ATMEGA4809 omogućava izravnu perifernu i perifernu komunikaciju, uklanjajući potrebu za intervencijom CPU-a.Ova značajka snižava potrošnju energije i povećava učinkovitost omogućavajući zadatke da se završe uz minimalno buđenje CPU-a.Smanjivanjem opterećenja CPU -a proširuje vijek trajanja baterije u prijenosnim uređajima i poboljšava ukupnu učinkovitost sustava.Ova filozofija dizajna naglašava mješavinu performansi i očuvanja energije, odjekujući s aplikacijama koje prioritet prioritet niskoenergetskoj upotrebi.

• Tehnologija za spavanje: Tehnologija spavanja omogućuje perifernim uređajima da djeluju samostalno dok CPU ostaje u načinu mirovanja male snage.Ova sposobnost osigurava da se glavni zadaci izvršavaju uz minimalno izvlačenje snage, optimizirajući dugovječnost uređaja i operativnu učinkovitost.Iskustva iz različitih implementacija ističu važnost takvih tehnika uštede energije u aplikacijama u kojima je energetska učinkovitost glavna.

Analogne mogućnosti

Athega4809 ima preciznu analognu funkcionalnost, koja sadrži analogno-digitalne pretvarače (ADC), digitalno-analogne pretvarače (DAC) i komparatore.Ove analogne periferne uređaje pružaju točnu analognu obradu signala, korištene u aplikacijama koje uključuju prikupljanje podataka, obradu audio signala i druge scenarije u kojima su potrebna precizna analogna mjerenja.Praktična upotreba često pokazuje da je održavanje visoke analogne točnosti osnovno za postizanje pouzdanih i dosljednih performansi sustava.

Periferna i proširivost

Obloženi naprednim perifernim uređajima, Atmega4809 podržava široku lepezu aplikacija.Ove periferne uređaje proširuju mogućnosti mikrokontrolera s sučeljima za komunikacijske protokole, tajmere i modulaciju širine pulsa (PWM).Takav sveobuhvatni periferni set omogućuje Atmega4809 da se prilagodi različitim i složenim dizajnima, potičući inovativna rješenja svojom fleksibilnošću i proširivošću.

Detaljne specifikacije

Ovdje je tablica tehničke specifikacije za tehnologiju mikročipa Athega4809-afr.

Tip	Parametar
Tvornica Vrijeme olova	13 Tjedni
Montaža Tip	Površinski Nosač
Paket / Slučaj	48-tqfp Izloženi jastučić
Površinski Nosač	DA
Podaci Pretvarač	OGLAS 16x10b
Broj I/OS	41
Rom (riječ)	24.576
Operativni Temperatura	-40 ° C do 125 ° C TA
Pakiranje	Traka & Reel (TR)
Niz	MegaaVr® 0
Dio Status	Aktivan
Vlaga Razina osjetljivosti (MSL)	3 (168 sati)
Broj završetak	48
Hts Kodirati	8542.31.00.01
Terminal Položaj	Četverokut
Terminal Oblik	Galeb
Opskrbiti Napon	3V
Terminal Nagib	0,5 mm
Baza Broj dijela	Athega4809
JESD-30 Kodirati	S-PQFP-G48
Opskrbiti Napon-max (vsup)	5,5V
Opskrbiti Napon-min (vsup)	1,8V
Oscilator Tip	Unutarnji
Ubrzati	20MHz
OVAN Veličina	6K x 8
Napon - Nabava (VCC/VDD)	1,8V do 5,5 V
UPS/UCS/periferna ICS tip	Mikrokontroler, Risk
Srž Procesor	Avr
Periferan	Smeđe Otkrivanje/resetiranje, por, PWM, WDT
Sat Frekvencija	20MHz
Program Vrsta memorije	BLJESAK
Srž Veličina	8-bitan
Program Veličina memorije	48kb (48K x 8)
Povezanost	I2c, SPI, UART/USART
Zalogaj Veličina	16
Ima ADC	DA
DMA Kanali	NE
PWM Kanali	NE
Dac Kanali	NE
Eeprom Veličina	256 x 8
Na čipu Širina programa ROM	16
Granica Skenirati	NE
Format	Fiksna točka
Integriran Predmemorija	NE
OVAN (Riječi)	512
Broj od serijskog I/OS -a	4
Broj timera	5
Broj vanjskih prekida	41
Na čipu Podaci Ram širina	16
Dužina	7 mm
Visina Sjedi (max)	1,2 mm
Širina	7 mm
Rohs Status	Rohs3 Usklađen

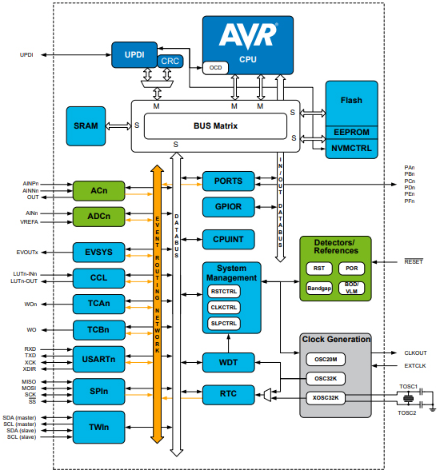

Blok dijagram Atmega4809

Karakteristike Athega4809

Poboljšani multiplikator hardvera za brze proračune

Athega4809 ima hardverski multiplikator visokih performansi koji neizmjerno ubrzava aritmetičke operacije.To je uglavnom korisno za aplikacije koje uključuju intenzivnu matematičku obradu, čime se povećava računalna učinkovitost.Primjeri uključuju kriptografiju, obradu signala i stvarnu analizu podataka, gdje hardverski multiplikator može značajno smanjiti vrijeme obrade, optimizirajući performanse sustava.

Tri načina spavanja za optimizirano upravljanje energijom

Mikrokontroler podržava tri načina spavanja.

• Način praznog hoda: zadržava aktivnost CPU -a uz smanjenje snage na periferne uređaje, idealno za scenarije koji zahtijevaju brzo vrijeme odziva.

• Način pripravnosti: očuva više energije zaustavljanjem CPU -a i održavanjem korisnih operativnih stanja, uklapajući se u primjene s periodičnim aktivnostima.

• Način napajanja: Nudi maksimalnu uštedu energije zaustavljanjem svih aktivnosti, pogodnih za uređaje na bateriju s sporadičnom uporabom.

Sustav događaja za perifernu koordinaciju bez opterećenja CPU -a

Značajni atribut je sustav događaja, koji omogućava periferne uređaje da izravno komuniciraju bez uključenosti CPU -a.To smanjuje latenciju i povećava ukupnu reakciju sustava prepunom periferne koordinacije.Takav je mehanizam neprocjenjiv u stvarnim upravljačkim sustavima gdje su aktivni vremenski i preciznost.Arhitektura sustava događaja, slična tehnikama izravnog pristupa memoriji, minimizira uska grla CPU -a, povećavajući učinkovitost.

TIMER PATCHDOG (WDT) za stabilnost sustava

Integrirana pouzdanost sustava za gledanje vremena za povećanje sustava praćenjem i oporavkom od operativnih štucanja.WDT djeluje kao neuspješni mehanizam, resetirajući mikrokontroler nakon otkrivanja neodgovornosti, čime se sustav sruši.Ovaj sloj pouzdanosti uglavnom se koristi u industrijskim upravljačkim sustavima i potrošačkoj elektronici, osiguravajući poboljšanu sigurnost i stabilnost.

Resetiranje napajanja (POR) i smeđa otkrivanje (BOD) za dosljedan rad

Za sigurno pokretanje i pouzdan rad, Atmega4809 uključuje.

• Power-on Reset (POR): pokreće mikrokontroler nakon obnove snage, osiguravajući dosljedno stanje pokretanja.

• Otkrivanje smeđeg out-a (BOD): štiti od fluktuacija napona koje bi mogle ugroziti stabilnost uređaja, automatski resetirajući sustav kada napon padne ispod postavljenog praga.

Sučelje programiranja i uklanjanja pogrešaka (UPI) za učinkovit razvoj

Jednostruko sučelje za uklanjanje pogrešaka programa (UPI) značajno olakšava procese razvoja i uklanjanja pogrešaka.Ovo sučelje smanjuje fizičke i proceduralne složenosti općenito povezane s programiranjem i uklanjanjem pogrešaka mikrokontrolera, povećavajući produktivnost programera.Jednostavnost UPI -a uglavnom je korisna u iterativnim ciklusima razvoja, gdje su brzo testiranje i uklanjanje pogrešaka glavni za pravovremeno završetak projekta.

U osnovi, atributi Atmega4809 pružaju svestranu i učinkovitu platformu pogodnu za širok spektar aplikacija, uključujući potrošačku elektroniku i industrijsku automatizaciju.Integriranjem naprednog upravljanja energijom, brzim mogućnostima izračunavanja i robusnim značajkama pouzdanosti, on pruža ogromni temelj za razvoj visokih performansi, pouzdanih sustava.

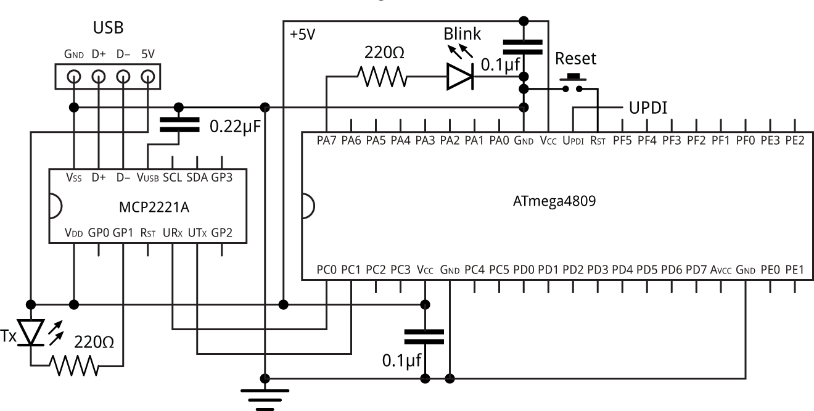

Krug atmega4809

Usporedba Attega4809 i Atmega328

Usporedba performansi i učinkovitosti

Oba Athega4809 i Athega328 pružiti usporedivu razinu performansi.Athega328, obično pronađen u Arduino pločama, ističe se u učinkovitosti napajanja.Ovaj mikrokontroler integrira Atmel -ovu PicoPower tehnologiju, omogućujući nižu potrošnju energije bez žrtvovanja performansi.

Arhitektonske razlike

Ispitujući pomnije arhitekture, ATMEGA4809 pruža određena poboljšanja u odnosu na ATMEGA328.ATMEGA4809 nudi fleksibilan sustav periferne konfiguracije.Ova fleksibilnost pruža bolje ukupne performanse sustava.Sustav je prilagodljiviji, posebno u aplikacijama koje uključuju više senzora ili perifernih uređaja.

Programiranje i razvoj

U pogledu programiranja i razvoja, zaostala kompatibilnost ATMEGA4809 s ATMEGA328 je povoljna.Ova kompatibilnost pojednostavljuje proces migracije postojećih projekata koji su izvorno dizajnirani za ATMEGA328.Napredni alati za uklanjanje pogrešaka koje podržava ATMEGA4809 mogu biti vrlo korisni u složenim projektima, što omogućava identifikaciju i rješavanje ranih izdanja.

Potrošnja energije u praktičnim primjenama

Razlike u potrošnji energije uglavnom postaju vidljive u stvarnim primjenama.Za uređaje s pogonom na baterije, mogućnosti PICOPOWER-a ATMEGA328 mogu produžiti operativna razdoblja između troškova.Napredne značajke za uštedu snage ATMEGA4809 mogu dalje optimizirati potrošnju energije, posebno korisne u aplikacijama ultra niske snage.

Provjera budućnosti i svestranost

Uzimajući u obzir budućnost, mnoge poboljšane funkcionalnosti Atmega4809 čine svestranijom opcijom.Njegova šira podrška za periferne uređaje i poboljšano upravljanje memorijom aktivna su za složene, evoluirajuće aplikacije.Ove značajke pružaju snažan temelj za buduće inovacije i proširenja, što ga čini idealnim za planiranje nadogradnji.

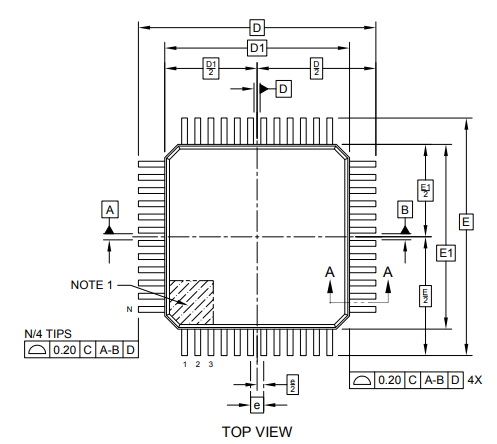

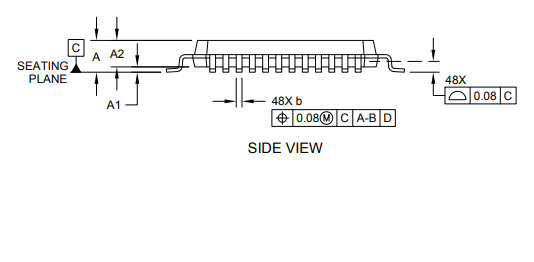

Paket Athega4809

Informacije o proizvođaču

Microchip Technology Inc., sa sjedištem u Chandleru u Arizoni, izvrsno je u ponudi širokog raspona mikrokontrolera i analognih poluvodiča.Ova je tvrtka poznata po smanjenju razvojnih rizika, smanjenju troškova sustava i ubrzavanju vremena na tržište.Kroz svoju visokokvalitetnu podršku i pouzdane proizvode, Microchip je čvrsto uspostavio svoje vodstvo u industriji.

Athega4809 ističe se među Microchipovim ponudama zbog svojih naprednih mogućnosti i prilagodljive arhitekture, što ga čini prikladnim za različite aplikacije koje zahtijevaju robusna i učinkovita rješenja.Ovaj mikrokontroler podržava širok niz funkcionalnosti, čineći ga bez napora integrirajući se u različite sustave.

Podatkovni list pdf

Athega4809-AFR podatkovni list:

Athega4808/4809 Datasheet.pdf

Često postavljana pitanja [FAQ]

1. Što je Atmega4809?

Athega4809 je sofisticirani mikrokontroler koji koristi 8-bitni AVR® procesor.Ovaj napredni hardver dolazi s integriranim multiplikatorom i djeluje pri brzinama do 20 MHz.Nudi značajnih 48 kb bljeskalice, 6 KB SRAM-a, a uključuje 256 bajtova EEPROM-a, sve uredno smještene u paketu od 48 pina.Svojim robusnim dizajnom pruža se raznim zamršenim aplikacijama i naredbama.

2. Za što se može koristiti Atmega4809?

Signo je optimizirao visokotlačni mikrokontroler ATMEGA4809 8-bitni mikrokontroler za optimizaciju visoko reaktivnih naredbenih i upravljačkih aplikacija.Značajno poboljšava funkcionalnost stvarnih upravljačkih sustava.Njegova svestrana priroda omogućuje da se koristi u sveobuhvatnim arhitekturama temeljenim na mikroprocesorima ili kao neovisnim procesorima u okvirima zapovjednika i kontrole.Korištenje ovog mikrokontrolera može povećati performanse različitih projekata.

3. Kako Athega4809 poboljšava aplikacije u stvarnom vremenu?

Athega4809 rješava sve veće zahtjeve za brzinom i učinkovitošću u stvarnim sustavima.Hardverski multiplikator i visoka radna frekvencija (do 20 MHz) omogućuju brzo vrijeme obrade i brzog odziva.Ove aplikacije za pogodnosti koje zahtijevaju trenutnu povratnu informaciju i preciznu kontrolu, poput robotike i sustava za automatizaciju.Uključivanjem ATMEGA4809 možete zadovoljiti zahtjevne potrebe stvarnih aplikacija.

4. Postoje li dodatne značajke koje poboljšavaju upotrebljivost Atmega4809?

Doista, Athega4809 opremljen je brojnim perifernim značajkama koje povećavaju njegovu upotrebljivost.Oni uključuju više komunikacijskih sučelja poput UART, SPI i I2C, koja olakšavaju bešavnu integraciju s drugim digitalnim uređajima.Osim toga, ima snažne analogne značajke, uključujući ADC i DAC -ove, što ga čini vrlo pogodnim za povezivanje senzora i analognu obradu signala.Ove značajke kombiniraju se kako bi Atmega4809 postali svestrani alat za širok raspon digitalnih i analognih zadataka.

5. Kako se ATMEGA4809 uspoređuje s drugim mikrokontrolerima u svojoj klasi?

U usporedbi s drugim mikrokontrolerima u svojoj klasi, Atmega4809 ističe se zbog uravnotežene kombinacije kapaciteta memorije, brzine obrade i perifernih integracija.Njegova 8-bitna arhitektura, nadopunjena učinkovitim značajkama upravljanja napajanjem, čini ga optimalnim izborom za aplikacije u kojima je potrošnja energije ozbiljan faktor.Ova ravnoteža osigurava da pruža pouzdane performanse bez ugrožavanja učinkovitosti.

6. Može li se Atmega4809 koristiti u obrazovnim projektima?

Athega4809 služi kao izvrsna platforma za obrazovne svrhe.Njegova izravna arhitektura i sveobuhvatna dokumentacija čine je prikladnom za učenje i eksperimentiranje.Bavljenje ovim mikrokontrolerom možete steći vrijedne uvide u ugrađene logike za razvoj sustava, zapovjedništvo i kontrolu, kao i stvarni dizajn sustava.Athega4809 stvara praktično okruženje za vas kako biste istražili i inovirali.
