Razumijevanje KSC1845 tranzistora

KSC1845 je NPN tranzistor s niskim šumom dizajniran za audio i druge osjetljive elektroničke aplikacije.Ovaj članak istražuje svoje značajke, upotrebu i uobičajene aplikacije, olakšavajući razumijevanje kako se uklapa u različite krugove.

Katalog

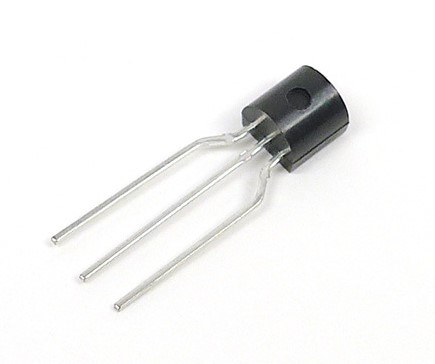

Pregled proizvoda KSC1845

A KSC1845 Pripada NPN obitelji tranzistora, posebno dizajnirana za obradu aplikacija za audiofrekvenciju s niskim bukom, što je idealno za zvučno osjetljive elektroničke sklopove.Njegov paket TO-92 temeljen na silicijuma pruža trajnost i kompaktan dizajn za jednostavnu integraciju.

KSC1845 ima tri glavna terminala: bazu, kolekcionar i odašiljač, svaki koji igra ulogu u usmjeravanju struje.Kad struja teče kroz bazu, tranzistor otvara put između sakupljača i odašiljača, omogućujući kontrolirani protok struje.Ova značajka omogućava mu pojačavanje signala, s troslojnom strukturom (dva sloja s n-dopiranim i jednim P-dopiranim) koji tvori pouzdan prekidač.Sa svojim performansama s niskim šumom, to je preferirani izbor za audio pojačanje i druge osjetljive aplikacije.

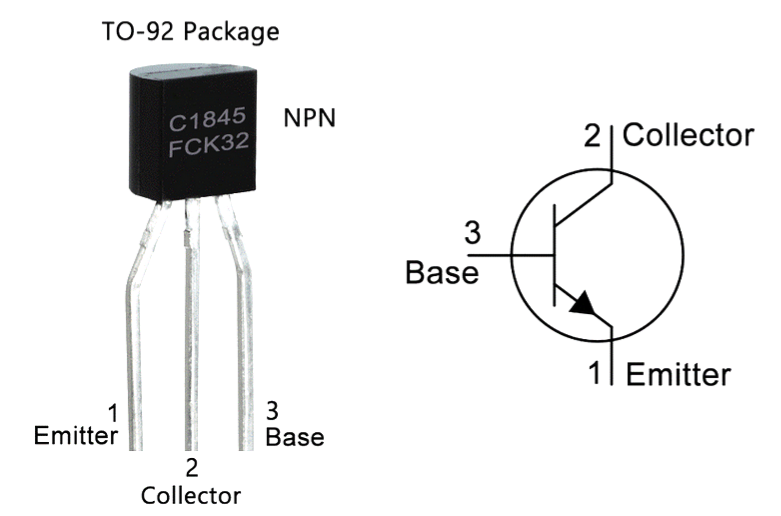

KSC1845 PIN konfiguracija

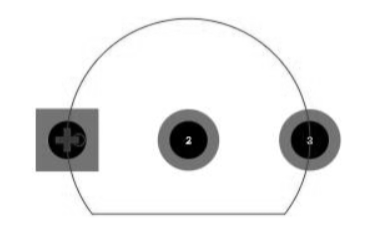

KSC1845 CAD model

KSC1845 simbol

KSC1845

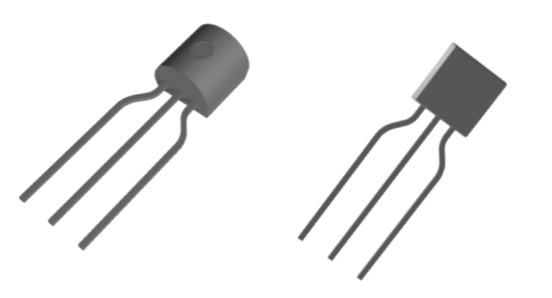

KSC1845 3D model

Značajke KSC1845

Audio frekvencija pojačalo nisko-šum

KSC1845 dizajniran je za pružanje jasnog audio pojačanja uz minimalnu buku, što ga čini dobrim izborom za osjetljive audio aplikacije.Ova značajka niske šume pomaže u održavanju kvalitete zvuka, posebno u krugovima gdje je potreban jasan prijenos signala.

Komplement KSA992

Ovaj se tranzistor često koristi kao kolega KSA992, NPN tranzistor koji u mnogim krugovima nadopunjuje KSC1845.Kad su upareni, dobro rade zajedno, poboljšavajući performanse u raznim elektroničkim primjenama.

Primjene KSC1845

Audio krugovi

Kvaliteta niske šume KSC1845 čini je idealnom za audio krugove, gdje pojačava signale bez dodavanja neželjene pozadinske buke, osiguravajući bolju jasnoću zvuka u audio opremi.

Visokofrekventna pretvorba snage

U krugovima pretvorbe napajanja, ovaj tranzistor podržava visokofrekventne operacije, pružajući učinkovito upravljanje napajanjem u elektroničkim sustavima koji zahtijevaju stabilnu i glatku pretvorbu.

Elektronski balasti

KSC1845 se također koristi u elektroničkim balastima, koji reguliraju struju u rasvjetnim sustavima, posebno u energetski učinkovitim žaruljama.Njegova stabilnost čini je pogodnom za ove vrste krugova.

Krugovi regulacije napona

Ovaj se tranzistor obično koristi u krugovima regulacije napona kako bi se održao stabilna razina napona, osiguravajući dosljedne performanse u različitim elektroničkim uređajima.

Pojačala snage

U aplikacijama za pojačavanje napajanja, KSC1845 pomaže povećati snagu slabih signala, što ga čini korisnim u audio i drugim aplikacijama signala niske snage.

Multivibratori

Ovaj se tranzistor može koristiti i u bistabilnim i zastrašujućim multivibratorskim krugovima, koji su neophodni za stvaranje prebacivanja i vremenskih signala u mnogim elektroničkim uređajima.

Osvjetljenje uštede energije

Koristi se u krugovima za rasvjetu za uštedu energije, gdje pomaže u učinkovitoj kontroli potrošnje energije, posebno u svjetlima koja moraju biti i učinkovita i izdržljiva.

Podrška za opterećenje male snage

KSC1845 može podržati opterećenja ispod 0,05A, što ga čini prikladnim za aplikacije koje zahtijevaju malu potrošnju energije, pridonoseći učinkovitosti kruga.

Prebacivanje napajanja

Tranzistor se često koristi u sustavima napajanja s velikim prebacivanjem, gdje pomaže u upravljanju brzim promjenama napona i struje, pružajući stabilne performanse u ovim zahtjevnim primjenama.

KSC1845 Specifikacije

Tehničke specifikacije, značajke, karakteristike i komponente s usporedivim specifikacijama na poluvodičkom KSC1845FTA.

Tip	Parametar
Tvorničko vrijeme vođenja	6 tjedana
Kontaktirajte se	Kositar
Nosač	Kroz rupu
Montažni tip	Kroz rupu
Paket / slučaj	TO-226-3, TO-92-3 (TO-226AA) (formirani vodiči)
Broj igle	3
Težina	240mg
Tranzistorski element materijal	Silicij
Napon prekida kolektora-emitter	120V
Broj elemenata	1
hfe min	200
Radna temperatura	150 ° C TJ
Pakiranje	Traka i kutija (TB)
Objavljen	2002
JESD-609 Kod	e3
PBFREE KOD	Da
Status dijela	Aktivan
Razina osjetljivosti na vlagu (MSL)	1 (neograničeno)
Broj završetaka	3
ECCN kod	Uho99
Napon - Ocijenjeni DC	120V
Maksimalno rasipanje snage	500mW
Terminalni položaj	Dno
Struja	50mA
Frekvencija	110MHz
Broj osnovnog dijela	KSC1845
Konfiguracija elemenata	Singl
Rasipanje snage	500mW
Primjena tranzistora	Pojačalo
Dobiti proizvod propusne propusnosti	110MHz
Polaritet/vrsta kanala	NPN
Tranzistor	NPN
Napon kolekcionara (VCEO)	120V
Maksimalna struja kolektora	50mA
DC trenutni dobitak (hfe) (min) @ ic, vcE	300 @ 1ma 6v
Struja - presjek kolektora (max)	50NA ICBO
VCE zasićenost (max) @ ib, IC	300mv @ 1ma, 10mA
Frekvencija prijelaza	110MHz
Maksimalni napon prekida	120V
Napon baze kolektora (VCBO)	120V
Osnovni napon emitera (vebo)	5V
Visina	4,58 mm
Dužina	4,58 mm
Širina	3,86 mm
Dosegnite SVHC	Nema SVHC -a
Otvrdnjavanje zračenja	Ne
ROHS status	Rohs3 kompatibilan
Bez olova	Bez olova

Slični dijelovi KSC1845

Dijelovi s desne strane imaju specifikacije slične na Semiconductor KSC1845FTA

Broj dijela	Proizvođač	Nosač	Paket / slučaj	Napon prekida kolektora	Maksimalna struja kolektora	Frekvencija prijelaza	Napon zasićenja kolektora	hfe min	Maksimalno rasipanje snage
KSC1845PTA	Poluvodič	Kroz rupu	TO-226-3, TO-92-3 (TO-226AA)	120 V	50 Ma	110 MHz	70 mV	200	500 MW
2n5550Tfr	Poluvodič	Kroz rupu	TO-226-3, TO-92-3 (TO-226AA)	140 V	600 Ma	100 MHz	250 mV	60	625 MW
KSC1845PTA	Poluvodič	Kroz rupu	TO-226-3, TO-92-3 (TO-226AA)	140 V	600 Ma	100 MHz	250 mV	60	625 MW
2N5550TA	Poluvodič	Kroz rupu	TO-226-3, TO-92-3 (TO-226AA)	120 V	50 Ma	-	70 mV	200	500 MW

Ekvivalentne opcije za KSC1845

• FJV1845

Smjernice za upotrebu za KSC1845

KSC1845 tranzistor aktivira se prvenstveno kroz osnovni terminal.Kad se napon primijeni na ovaj terminal, on pokreće tranzistor, omogućavajući struju da se pređe iz kolektora u emiter.Ovaj kontrolirani protok čini ga učinkovitim za pojačavanje signala u krugu.

Zbog svog dizajna, KSC1845 nedostaje simetrija.Ako zamijenite emiter i kolekcionar, tranzistor neće raditi u svom uobičajenom aktivnom načinu, već će umjesto toga raditi obrnuto.Ovo ponašanje proizlazi iz specifičnih doping razina u svakom terminalu, što čini ispravnu orijentaciju ključnom za odgovarajuću funkciju.

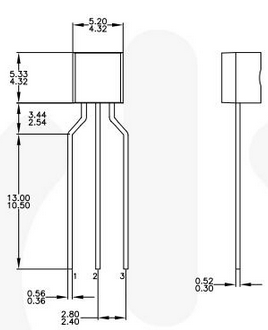

Pojedinosti o paketu KSC1845

Informacije o proizvođaču za KSC1845

Na Semiconductor -u (NASDAQ: ON) proizvodi KSC1845, usredotočujući se na tehnologiju koja čuva energiju, istovremeno pružajući pouzdanu snagu i upravljanje signalom.Sa širokom linijom proizvoda, tvrtka služi raznim industrijama i ima za cilj da zadovolji rastuću potražnju za učinkovitošću elektronike.Na Semiconductor se globalno uspostavio, radeći putem mreže objekata i prodajnih ureda širom Sjeverne Amerike, Europe i Azijskog Tihog oceana.Kroz ove centre, tvrtka osigurava da proizvodi poput KSC1845 zadovoljavaju standarde kvalitete i pružaju pouzdane performanse za aplikacije širom svijeta.

Podatkovni list pdf

KSC1845FTA podatkovni list:

KSC1845FTA.PDF
