Što je povratna dioda?Kako radi i zašto ga vaš krug treba

U ovom ćete članku naučiti što je flyback dioda i zašto vam je potrebna u krugovima s relejima, motorima i solenoidima.Shvatit ćete kako se stvara povratni EMF kada struja iznenada prestane i kako može oštetiti vaše sklopne uređaje.U članku se objašnjava kako flyback dioda radi, gdje je trebate postaviti i kako odabrati pravu.Također ćete vidjeti uobičajene tipove dioda i kako se koriste u krugovima.

Katalog

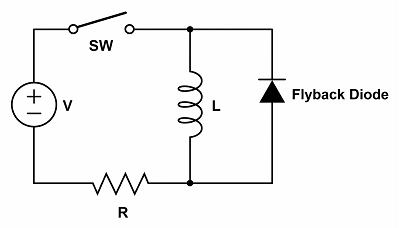

Slika 1. Krug povratne diode

Što je povratna dioda?

Flyback dioda je zaštitna dioda spojena u induktivni krug za sprječavanje skokova visokog napona kada se struja iznenada isključi.Također se naziva dioda slobodnog hoda, dioda za prigušivanje ili dioda povratnog EMF-a.Ova dioda se uglavnom koristi sa zavojnicama kao što su releji, solenoidi i motori koji pohranjuju energiju u magnetskom polju.Kada se sklopni uređaj isključi, pohranjena energija može stvoriti opasan povratni napon.Povratna dioda štiti tranzistore, MOSFET-ove i druge sklopne komponente od oštećenja uzrokovanih povratnim EMF-om u induktivnim krugovima.

Zašto je potrebna povratna dioda?

Induktivne komponente kao što su zavojnice i releji pohranjuju energiju u obliku magnetskog polja dok kroz njih teče struja.Kada se napajanje iznenada prekine, magnetsko polje vrlo brzo kolabira.Ova iznenadna promjena struje stvara skok visokog napona, poznat kao povratni EMF (elektromotorna sila).Skok napona može biti puno veći od napona napajanja i može oštetiti osjetljive sklopne uređaje.Povratna dioda je potrebna kako bi se spriječilo da ovaj visokonaponski prijelaz uništi ili oslabi komponente kruga.

Kako radi povratna dioda?

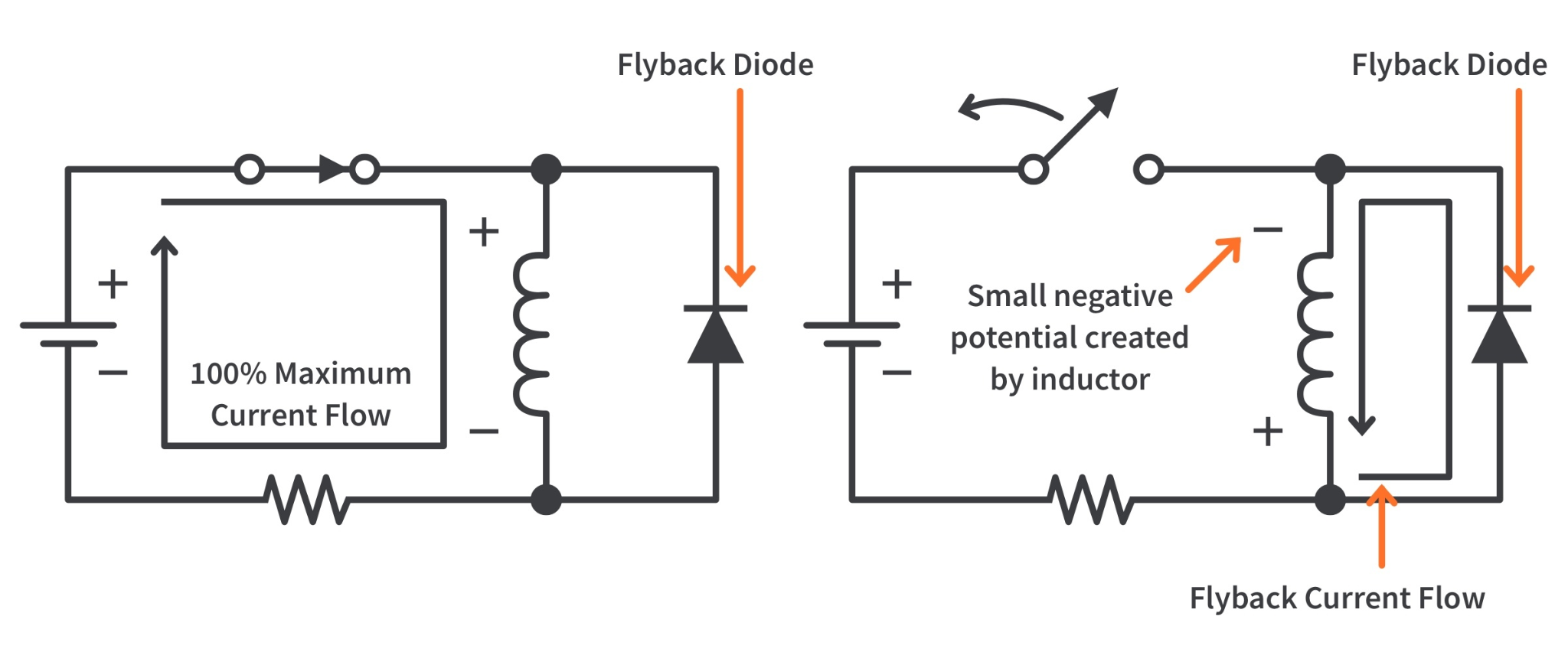

Slika 2. Rad flyback diode (normalni i uvjeti isključenja)

U normalnom radu, kada je sklopka zatvorena i struja teče kroz zavojnicu, flyback dioda je reverzno prednaponska i ne provodi.U tom stanju ostaje neaktivan i ne utječe na krug.Kada se sklopka otvori, struja kroz induktor ne može trenutno prestati jer se induktori opiru naglim promjenama struje.Kolabirajuće magnetsko polje proizvodi reverzni napon na zavojnici.Ovaj obrnuti napon unaprijed prednapreduje flyback diodu, dopuštajući struji da cirkulira kroz zavojnicu i diodnu petlju.Recirkulacijska struja postupno se smanjuje kako se pohranjena energija oslobađa.Tijekom ovog procesa, dioda steže napon na sigurnu razinu, štiteći sklopni uređaj od skokova visokog napona.

Postavljanje povratne povratne diode u strujni krug

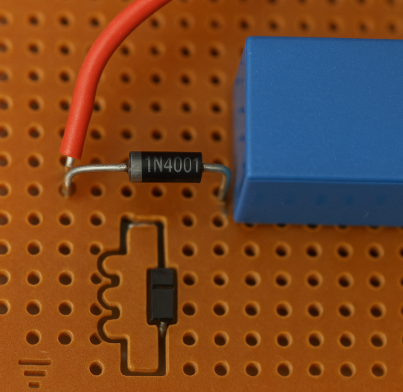

Slika 3. Spajanje povratne diode

Povratna dioda spojena je paralelno s induktivnim opterećenjem, poput svitka releja ili namota motora.Dioda je postavljena s ispravnim polaritetom, što znači da se njezina katoda spaja na pozitivnu dovodnu stranu zavojnice, a anoda na negativnu stranu.Ova orijentacija osigurava da dioda ostane obrnuto prednapona tijekom normalnog rada.Kada se prekidač isključi, polaritet na svitku se mijenja i dioda postaje usmjerena prema naprijed.Kao što je prikazano na slici 3, spajanje diode izravno preko zavojnice pruža neposrednu zaštitu sklopnom uređaju.

Kako odabrati pravu povratnu diodu?

Odabir ispravne flyback diode osigurava pouzdanu zaštitu strujnog kruga i dug vijek trajanja komponente.Dioda mora odgovarati električnim karakteristikama induktivnog opterećenja i sklopnog uređaja.

1. Provjerite nazivni obrnuti napon

Nazivni reverzni napon diode mora biti viši od napona napajanja kruga.To osigurava da dioda može sigurno izdržati normalni radni napon bez kvara.Preporučuje se sigurnosna margina kako bi se spriječio kvar u prijelaznim uvjetima.Prije odabira diode uvijek provjerite maksimalni napon napajanja.

2. Provjerite prednju strujnu ocjenu

Dioda mora podnijeti vršnu struju koja teče kroz zavojnicu kada se sklopka isključi.Nazivna struja prema naprijed trebala bi biti jednaka ili veća od radne struje induktora.Ako je vrijednost preniska, dioda se može pregrijati i pokvariti.Odaberite diodu s dovoljnim kapacitetom struje za pouzdan rad.

3. Uzmite u obzir brzinu oporavka

U krugovima s brzim preklapanjem, kao što je PWM kontrola motora, brzina oporavka postaje važna.Dioda sa sporim oporavkom možda neće reagirati dovoljno brzo u visokofrekventnim primjenama.Za takve sklopove, dioda za brzi oporavak poboljšava performanse i smanjuje gubitke pri prebacivanju.Standardne diode prikladne su za niskofrekventne relejne krugove.

4. Odlučite se između standardnih, brzih ili Schottky dioda

Standardne ispravljačke diode dobro rade za osnovnu zaštitu releja i solenoida.Diode za brzi oporavak preferiraju se u prekidačkim izvorima napajanja i brzim upravljačkim krugovima.Schottky diode nude vrlo brzo prebacivanje i manji pad napona, što poboljšava učinkovitost.Izbor ovisi o brzini prebacivanja i zahtjevima kruga.

Uobičajene diode koje se koriste kao povratne diode

Nakon što ste razumjeli kako odabrati flyback diodu, korisno je upoznati se s uobičajenim vrstama dioda koje se koriste u krugovima.Svaki tip se odabire na temelju zahtjeva za brzinom prebacivanja, učinkovitosti i frekvencijom kruga.

Serija 1N4001–1N4007

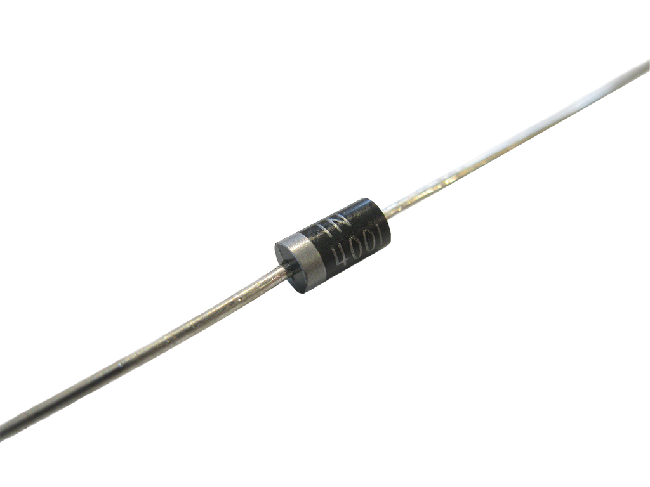

Slika 4. 1N400x dioda

Serija 1N4001–1N4007 je skupina ispravljačkih dioda opće namjene koje se obično koriste kao flyback diode u niskofrekventnim krugovima.Ove diode su dizajnirane za standardno ispravljanje snage i osnovnu induktivnu zaštitu opterećenja.Podnose umjerenu struju i naširoko se koriste u strujnim krugovima releja i upravljačkim sustavima malih istosmjernih motora.Razlika između svakog modela leži uglavnom u njihovom maksimalnom nazivnom obrnutom naponu.Budući da se radi o diodama sa sporim oporavkom, najprikladnije su za komutacijske aplikacije male brzine.Kao što je prikazano na slici, ova aksijalno-vodna dioda je jednostavne strukture i široko dostupna u elektroničkim komponentama.

NJEZINA108

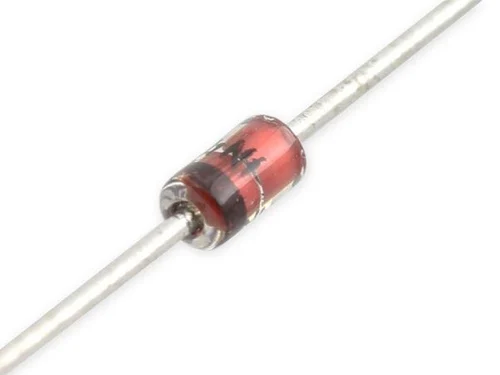

Slika 5. HER108 dioda

HER108 je visokoučinkovita dioda za brzi oporavak dizajnirana za aplikacije s većim brzinama prebacivanja.Obično se koristi kao flyback dioda u prekidačkim izvorima napajanja i PWM upravljačkim krugovima.U usporedbi sa standardnim ispravljačkim diodama, ima brže vrijeme povratnog oporavka, što smanjuje gubitke pri prebacivanju.To ga čini prikladnim za krugove koji rade na višim frekvencijama.HER108 također podržava sposobnost rukovanja višim naponom, što ga čini pouzdanim u zahtjevnim okruženjima.Kao što je prikazano na slici, obično dolazi u aksijalnom paketu sličnom ostalim ispravljačkim diodama.

UF4007

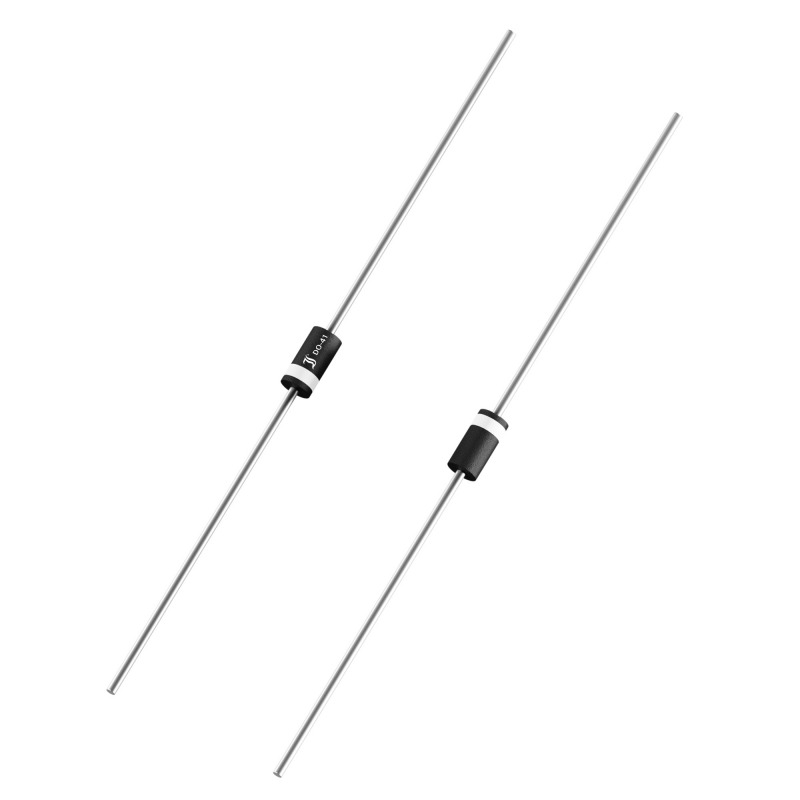

Slika 6. UF4007 dioda

UF4007 je ultrabrza povratna dioda koja se naširoko koristi za povratnu zaštitu u elektroničkim krugovima velike brzine.Nudi isti raspon nazivnog napona kao 1N4007, ali s mnogo bržim prebacivanjem.Ova značajka ga čini idealnim za prekidačke regulatore, pretvarače i SMPS krugove.Zbog svog brzog vremena oporavka, smanjuje buku i poboljšava ukupnu učinkovitost sustava.Često se odabire kada su standardne diode prespore za primjenu.Kao što se vidi na slici, izgleda slično običnoj ispravljačkoj diodi, ali je optimizirana za visokofrekventni rad.

FR107

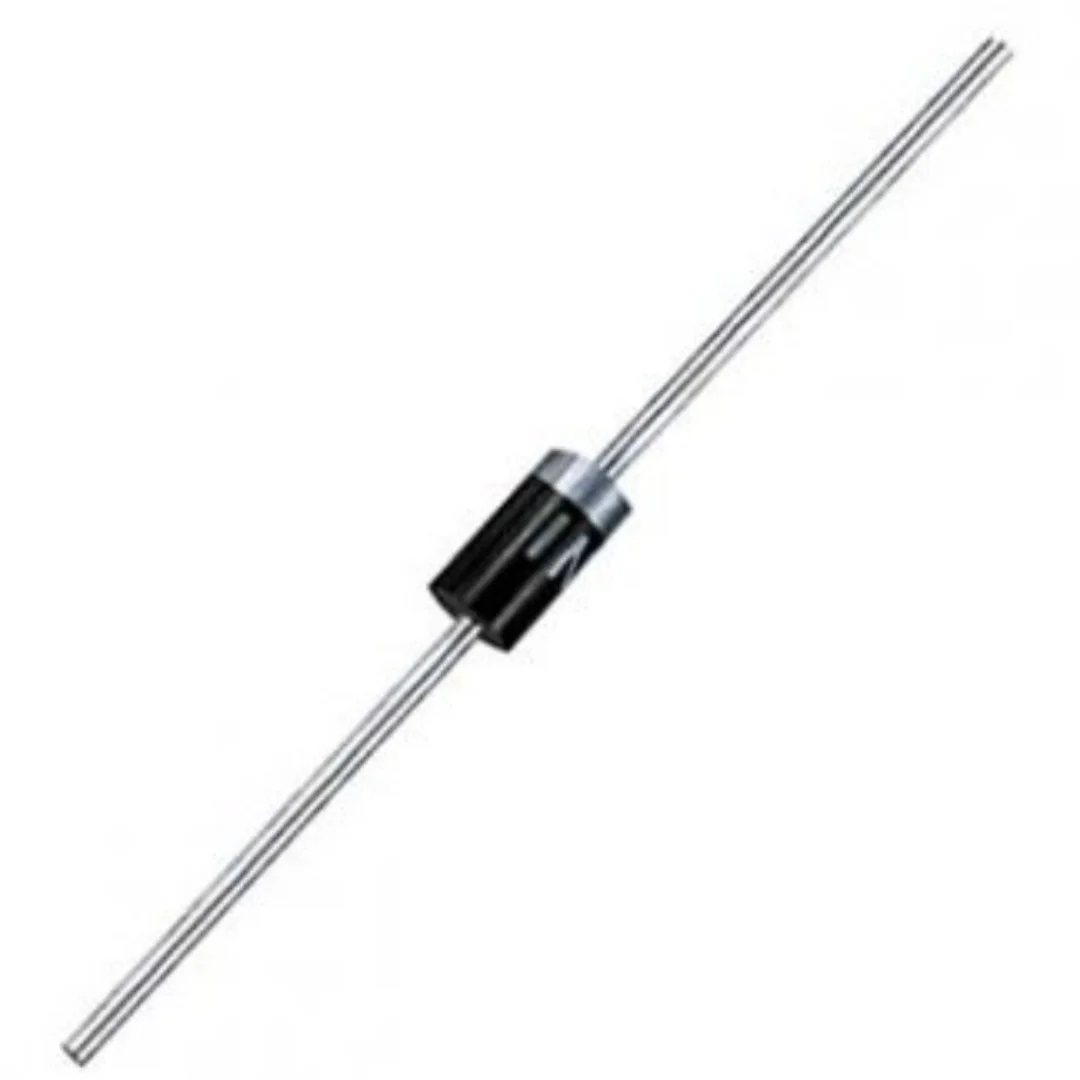

Slika 7. FR107 dioda

FR107 je ispravljačka dioda s brzim oporavkom koja se obično koristi za aplikacije u povratnom vremenu i slobodnom hodu.Omogućuje brži povratni oporavak u usporedbi sa standardnim 1N400x diodama.To ga čini prikladnim za sklopne krugove srednje frekvencije i pogonske sustave motora.FR107 podržava umjereno upravljanje strujom i stabilne performanse u uvjetima prebacivanja.Često se koristi u krugovima napajanja gdje je potrebna poboljšana brzina odziva.Kao što je prikazano na slici 7, dolazi u kompaktnom paketu s aksijalnim vodovima za jednostavnu montažu PCB-a.

1N5819

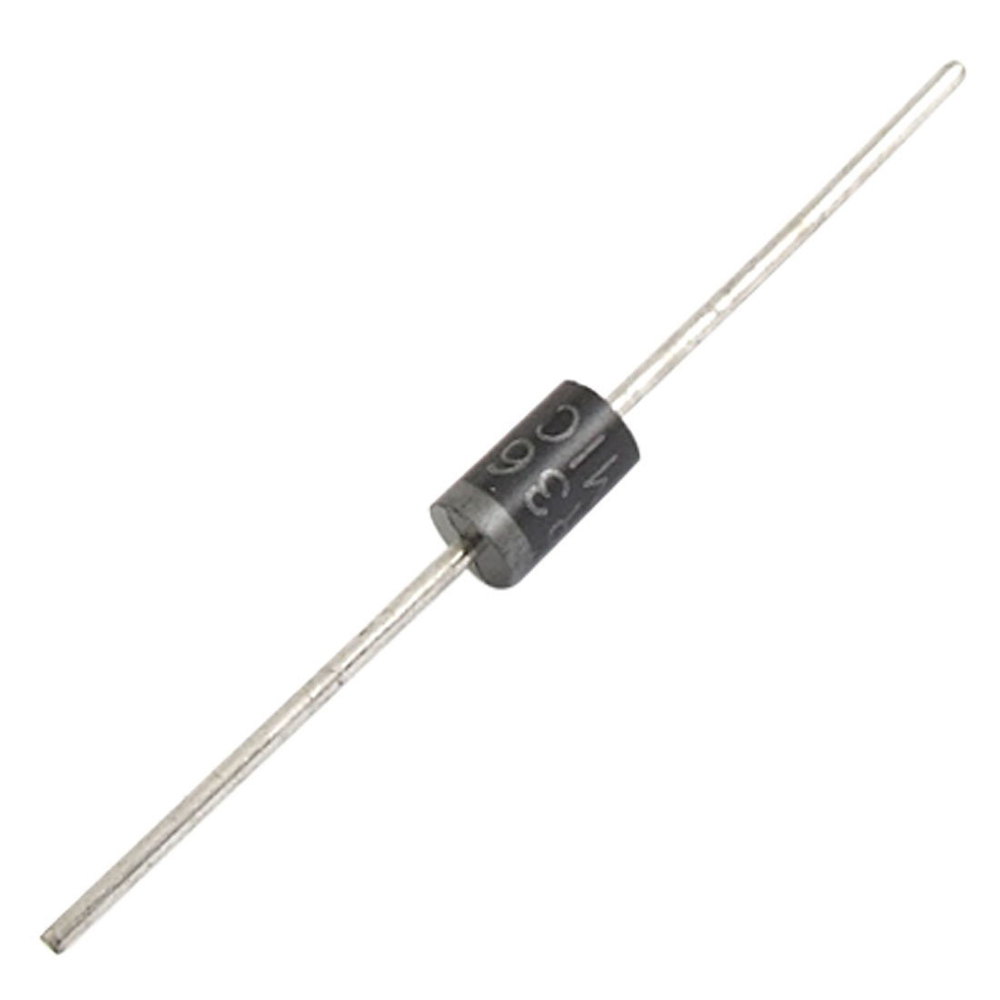

Slika 8. 1N5819 Schottky dioda

1N5819 je Schottky dioda koja se obično koristi kao flyback dioda u niskonaponskim, visoko učinkovitim krugovima.Za razliku od standardnih ispravljačkih dioda, ima vrlo nizak prednji pad napona.Ovo smanjuje gubitak energije i poboljšava učinkovitost u sustavima s baterijskim napajanjem.Također nudi vrlo brzu izvedbu prebacivanja, što ga čini prikladnim za visokofrekventne DC-DC pretvarače.Zbog niskog pada napona naširoko se koristi u niskonaponskim motornim pogonima i ugrađenoj elektronici.Kao što je prikazano na slici, dioda ima tipičan aksijalni faktor oblika, ali interno koristi tehnologiju Schottky barijere.

Proletna dioda nasuprot slobodnoj diodi nasuprot prigušivaču

Pojmovi povratna dioda i dioda slobodnog hoda često se koriste kao sinonimi, ali se odnose na malo različite kontekste upotrebe.Snubber krug je, međutim, šira metoda zaštite koja može koristiti otpornike i kondenzatore umjesto dioda.

Parametar	Povratna dioda	Dioda slobodnog hoda	RC prigušivački krug
Osnovna definicija	Zaštitna dioda za induktivna opterećenja	Dioda koja omogućuje recirkulaciju struje	Mreža za potiskivanje napona otpornik-kondenzator
Glavna namjena	Potisnite povratni EMF	Zadrži trenutni put	Smanjite skokove napona i zvonjavu
Tipične komponente	Jedna dioda	Jedna dioda	Otpornik + kondenzator
Koristi se sa	Releji, motori, zavojnice	Induktori u pretvaračima	Preklopni uređaji
Postavljanje	Preko induktivnog opterećenja	Preko induktora	Preko prekidača ili opterećenja
Kontrola napona	Pričvršćuje napon na sigurnu razinu	Održava protok struje	Apsorbira prolaznu energiju
Složenost kruga	Vrlo jednostavno	Vrlo jednostavno	Kompleksnije
EMI smanjenje	Umjereno	Umjereno	visoko
Utjecaj brzine prebacivanja	Usporava propadanje struje	Usporava propadanje struje	Omogućuje kontrolirano propadanje
Rasipanje snage	Niska	Niska	Veći zbog otpornika
Prikladnost frekvencije	Niska do srednja	Srednje do visoko	Visokofrekventni krugovi
Rukovanje energijom	Magnetska energija	Magnetska energija	Električna prijelazna energija
Uobičajeni pojam upotrebe	Relejna zaštita	Induktor pretvarača snage	Zaštita prespajanja velike brzine
Broj komponenti	jedan	jedan	Dva ili više

Prednosti korištenja flyback dioda

Povratne diode imaju široku primjenu jer pružaju jednostavnu i učinkovitu zaštitu kruga.Oni poboljšavaju pouzdanost i smanjuju rizik kvara u sklopnim sustavima.

• Štiti tranzistore, MOSFET-ove i sklopne uređaje od skokova napona

• Smanjuje električni šum i elektromagnetske smetnje (EMI)

• Jeftina i široko dostupna komponenta

• Jednostavna instalacija uz jednostavno paralelno spajanje

• Poboljšava ukupnu izdržljivost i životni vijek kruga

• Zahtijeva minimalnu dodatnu složenost dizajna

Primjene povratnih dioda

Povratne diode se obično koriste u krugovima koji sadrže induktivna opterećenja.Njihova uloga je velika u održavanju stabilnog i sigurnog rada u mnogim elektroničkim sustavima.

1. Pogonski krugovi releja

Povratne diode naširoko se koriste u strujnim krugovima releja za zaštitu tranzistora koji kontroliraju zavojnicu releja.Kada se relej isključi, dioda sprječava skokove visokog napona.To osigurava pouzdan rad u sustavima automatizacije i upravljanja.

2. Upravljanje istosmjernim motorom

U pogonskim krugovima istosmjernog motora, povratne diode štite sklopne uređaje od induktivnih skokova napona.Koriste se u H-mostnoj kontroli motora i PWM regulatorima brzine.To pomaže u održavanju stabilnog rada motora.

3. Sustavi upravljanja solenoidima

Solenoidi stvaraju snažan induktivni napon kada su isključeni.Povratna dioda sprječava oštećenje upravljačke elektronike.Ovi su sustavi uobičajeni u industrijskoj automatizaciji i upravljanju ventilima.

4. Automobilska elektronika

Povratne diode koriste se u automobilskim relejnim modulima i krugovima aktuatora.Vozila sadrže mnoga induktivna opterećenja kao što su mlaznice za gorivo i releji.Pravilna zaštita poboljšava dugoročnu pouzdanost u teškim uvjetima.

5. Preklopni izvori napajanja

U prekidačkim strujnim krugovima, flyback diode se koriste za upravljanje protokom energije u induktivnim komponentama.Pomažu u zaštiti MOSFET-a i kontroliraju skokove napona.Ovo poboljšava stabilnost sustava u reguliranim elektroenergetskim sustavima.

6. Ugrađeni i mikrokontrolerski sustavi

Mikrokontroleri često upravljaju relejima i motorima preko tranzistora.Povratne diode štite ove niskonaponske logičke sustave od induktivnih prijelaza.To sprječava neočekivana resetiranja ili oštećenje hardvera.

Zaključak

Flyback dioda štiti sklopne uređaje osiguravajući siguran put za induktivnu struju kada je napajanje isključeno.Pravilno postavljanje preko induktivnog opterećenja i točan odabir na temelju nazivnog napona, kapaciteta struje i brzine oporavka važni su za učinkovitu zaštitu.Različiti tipovi dioda, uključujući standardne diode, diode za brzi oporavak i Schottky diode, odabiru se ovisno o frekvenciji prebacivanja i potrebama učinkovitosti.Smanjenjem skokova napona, električnog šuma i opterećenja komponenti, povratne diode poboljšavaju pouzdanost i produžuju životni vijek elektroničkih sustava.
