Što je Power Inverter?Kako radi, vrste, komponente i primjene

Inverter vam omogućuje pretvaranje istosmjerne struje u izmjeničnu struju kako biste mogli pokretati uobičajene električne uređaje.Da biste razumjeli kako radi, morate znati njegove osnovne komponente, princip rada, vrste, specifikacije, prednosti, ograničenja i primjene.Također ćete vidjeti kako se pretvarači struje razlikuju od uređaja poput UPS sustava i pretvarača.Na kraju ćete razumjeti ključne čimbenike uključene u odabir pravog pretvarača za vaše potrebe.

Katalog

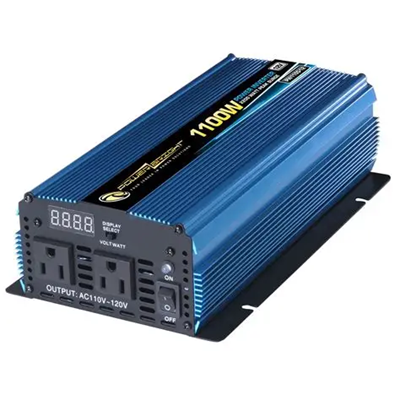

Slika 1. Prijenosni pretvarač struje

Što je Power Inverter?

Pretvarač je elektronički uređaj koji pretvara istosmjernu struju (DC) u izmjeničnu (AC).Istosmjerna struja obično dolazi iz izvora kao što su baterije, solarni paneli ili električni sustavi vozila, dok je izmjenična struja standardni oblik koji koristi većina kućanskih uređaja i zidnih utičnica.Glavna svrha pretvarača snage je učiniti istosmjernu struju upotrebljivom za opremu koja se napaja izmjeničnom strujom.Jednostavno rečeno, djeluje kao most između istosmjernog izvora napajanja i svakodnevnih izmjeničnih uređaja.Zbog ove funkcije, pretvarači snage naširoko se koriste gdje god je potrebna pohranjena ili izvanmrežna električna energija za pokretanje standardnih električnih opterećenja.

Glavne komponente pretvarača snage

Slika 2. Glavne komponente pretvarača snage

• Istosmjerni izvor

Ovo je ulazni izvor napajanja pretvarača.Opskrbljuje istosmjernom strujom koju pretvarač pretvara u izmjeničnu struju.U mnogim sustavima, izvor istosmjerne struje je baterija koja pohranjuje energiju za prijenosnu, pričuvnu ili upotrebu izvan mreže.

• Mikrokontroler

Ovaj dio djeluje kao upravljački dio pretvarača.Upravlja vremenskim signalima i pomaže u koordiniranju rada sklopnog stupnja.U praktičnim dizajnima, kontroler također pomaže u održavanju izlaza stabilnim i organiziranim.

• MOSFET sklopke

MOSFET-ovi su elektronički sklopni uređaji koji se koriste u stupnju napajanja.Oni velikom brzinom uključuju i isključuju ulaz istosmjerne struje kako bi stvorili promjenjivi električni uzorak potreban za izlaz izmjenične struje.Njihova sposobnost brzog prebacivanja čini ih uobičajenim izborom u modernim inverterskim krugovima.

• Transformator (transformacija napona)

Transformator prilagođava razinu napona kako bi odgovarao potrebnom izlazu.U mnogim izvedbama invertera pomaže povećati napon na višu razinu AC.Također podržava električnu izolaciju u nekim sustavima.

• Izlaz izmjenične struje

Ovo je konačna izlazna sekcija pretvarača.Isporučuje izmjeničnu struju koju mogu koristiti povezani uređaji ili oprema.Izlaz je dizajniran da daje snagu u obliku koji mogu prihvatiti AC uređaji.

Kako radi pretvarač struje?

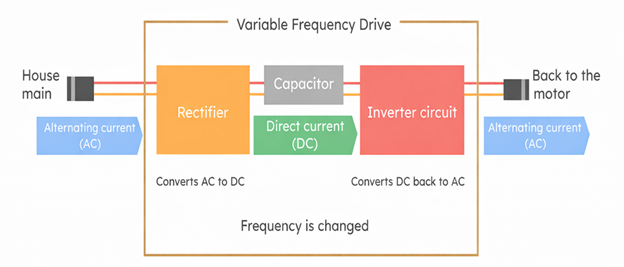

Slika 3. Pojednostavljeni princip rada pretvarača snage

Pretvarač snage radi uzimajući stalnu istosmjernu struju i pretvarajući je u promjenjivu električnu snagu koja se ponaša kao izmjenična struja.Prvo, ulazna energija se elektronički obrađuje tako da se struja može vrlo brzo prebacivati ​​naprijed-natrag.Ovo brzo prebacivanje stvara izmjenični uzorak umjesto konstantnog jednosmjernog protoka koji se nalazi u istosmjernom napajanju.Valni oblik se zatim oblikuje i kondicionira tako da može bolje odgovarati obliku izmjenične struje koju koriste uobičajeni uređaji.U mnogim izvedbama, napon se također prilagođava tijekom procesa tako da je izlaz prikladan za predviđeno opterećenje.Rezultat je napajanje izmjeničnom strujom koje može pokretati uređaje, alate ili elektroničku opremu iz baterije ili drugog izvora istosmjerne struje.Ova pretvorba istosmjerne struje u izmjeničnu struju putem prebacivanja velike brzine temeljni je princip rada pretvarača snage.

Vrste pretvarača snage

Inverter kvadratnog vala

Pravougaoni izmjenjivač je najjednostavniji tip izmjenjivača snage.Proizvodi osnovni valni oblik koji se oštro prebacuje između pozitivnog i negativnog napona s malim oblikovanjem između.Budući da je izlaz vrlo nagao, valni oblik nije gladak kao normalna električna energija.Ovaj jednostavan dizajn čini izmjenjivače pravokutnog vala jednostavnim za izradu i niskom složenošću.Međutim, grubi izlaz može stvoriti buku, toplinu ili loše performanse u mnogim električnim uređajima.Uglavnom su prilagođeni vrlo osnovnim otpornim opterećenjima i jednostavnoj opremi koja ne zahtijeva čistu snagu.U modernim primjenama, izmjenjivači kvadratnog vala su rjeđi jer mnogi uređaji trebaju stabilniji AC valni oblik.

Modificirani sinusni pretvarač

Modificirani pretvarač sinusnog vala je pretvarač snage koji proizvodi stepenasti ili stepenasti izmjenični val.Njegov izlaz je glađi od kvadratnog vala, ali još uvijek nije isti kao čisti sinusni val koji daje električna mreža.Ovaj dizajn se široko koristi jer nudi ravnotežu između cijene i osnovne izvedbe.Mnogi uobičajeni uređaji mogu raditi na modificiranoj snazi ​​sinusnog vala, osobito jednostavna kućanska opterećenja i neka mala elektronika.Unatoč tome, stepenasti valni oblik može uzrokovati zujanje, dodatnu toplinu ili smanjenu učinkovitost u osjetljivoj opremi i uređajima na motorni pogon.Zbog toga se ova vrsta pretvarača često koristi za općenamjenska opterećenja, a ne za osjetljivu elektroniku.To ostaje uobičajena opcija gdje je pristupačnost važnija od vrhunske kvalitete valnog oblika.

Čisti sinusni pretvarač

Inverter čistog sinusnog vala je pretvarač snage koji proizvodi glatki AC valni oblik vrlo blizak standardnoj električnoj snazi.Njegov izlaz je dizajniran da odgovara čistoj sinusnoj struji koja se koristi u domovima, uredima i mnogim komercijalnim sustavima.Budući da je valni oblik stabilan i profinjen, dobro radi s osjetljivom elektronikom, audio opremom, medicinskim uređajima i uređajima s motorima.Ovaj čišći učinak također pomaže u smanjenju električne buke, pregrijavanja i problema s performansama kod zahtjevnih opterećenja.Inverteri s čistim sinusnim valom obično se biraju kada je kvaliteta električne energije glavni prioritet.Posebno su korisni u sustavima gdje je pouzdan rad važniji od nižih početnih troškova.Iz tog razloga, ovaj tip se široko smatra preferiranom opcijom za napredne ili osjetljive AC aplikacije

Specifikacije pretvarača snage

	Specifikacije
Ulazni napon	Zajednički DC ulaz razine: 12 V, 24 V ili 48 V DC.
Izlazni napon	Standardna klima izlaz: 110 V, 120 V, 220 V ili 230 V AC.
Izlazna frekvencija	Izlaz frekvencija: 50 Hz ili 60 Hz.
Nazivna snaga	Kontinuirano izlazna snaga obično 150 W do 5000 W.
udarna snaga	Kratka vršna snaga oko 1,5× do 2× nazivne snage.
Vrsta valnog oblika	Izlazni valni oblik: Pravokutni val, modificirani sinusni val ili čisti sinusni val.
Učinkovitost	Tipično učinkovitost pretvorbe: 85% do 95%.
Snaga bez opterećenja Potrošnja	Potrošnja energije u mirovanju obično 5 W do 25 W.
Preopterećenje zaštita	zaštita aktivira se na oko 100–120% nazivne snage.
Kratki spoj zaštita	Izlaz se zatvara odmah dolje tijekom kratkog spoja.
Niskonaponski Isključivanje	Dolazi do gašenja blizu 10,5 V, 21 V ili 42 V, ovisno o naponu sustava.
Visoki napon zaštita	zaštita aktivira se blizu 15 V, 30 V ili 60 V ovisno o naponu sustava.
Izlazni napon Regulacija	Izlazni napon održavati unutar ±5% nazivne vrijednosti.
Metoda hlađenja	Hlađenje koristi toplinu sudopere ili ventilatore za hlađenje.
Operativni Raspon temperature	Tipični raspon: −10 °C do 50 °C.

Prednosti i ograničenja pretvarača snage

Prednosti pretvarača snage

• Pretvara istosmjernu struju u korisnu izmjeničnu struju.

• Omogućuje baterije za rad standardnih kućanskih aparata.

• Podržava prijenosne sustave napajanja.

• Dobro radi u postavkama izvan mreže.

• Korisno u sustavima solarne energije.

• Pomaže u osiguravanju rezervne električne energije tijekom prekida.

• Može napajati opremu unutar vozila i kamp prikolica.

• Dostupan u različitim veličinama za različita opterećenja.

Ograničenja pretvarača snage

• Dio energije gubi se tijekom pretvorbe.

• Kvaliteta izlaza ovisi o vrsti pretvarača.

• Valni oblici niske kvalitete mogu utjecati na osjetljive uređaje.

• Svaki pretvarač ima fiksno ograničenje snage.

• Visoka početna opterećenja mogu premašiti mali kapacitet pretvarača.

• Nagomilavanje topline može smanjiti učinkovitost.

• Vrijeme rada baterije ovisi o pohranjenoj istosmjernoj struji.

• Veće jedinice mogu koštati više i potrebno im je bolje hlađenje.

Primjena pretvarača snage

Pretvarači snage koriste se u mnogim sustavima koji trebaju izmjeničnu struju iz istosmjernog izvora.Njihova praktična vrijednost dolazi od toga što pohranjenu, mobilnu ili obnovljivu energiju čine upotrebljivom za različitu opremu.

1. Sustavi solarne energije

U solarnim instalacijama paneli generiraju istosmjernu struju, ali većina uređaja i lokalnih sustava napajanja koristi izmjeničnu struju.Pretvarač snage pretvara istosmjernu struju koju stvara solarna struja u izmjeničnu struju kako bi je domovi, zgrade ili oprema mogli koristiti.To pretvarač čini jednim od središnjih uređaja u mnogim stambenim i izvanmrežnim solarnim postavama.Posebno je važno kada solarna energija mora podržavati normalna izmjenična opterećenja.

2. Rezervni sustavi napajanja

Pretvarači snage imaju široku primjenu u sustavima rezervnog napajanja spojenim na baterije.Kada je glavni izvor napajanja nedostupan, pretvarač daje AC izlaz iz pohranjene istosmjerne energije.To omogućuje rasvjeti, malim kućanskim aparatima i drugim uređajima da nastave raditi tijekom prekida rada.Takvi sustavi uobičajeni su u domovima, kabinama i malim sustavima napajanja za hitne slučajeve.

3. Vozila, kamperi i čamci

U mobilnim okruženjima raspoloživa energija obično se pohranjuje kao istosmjerna struja u baterijama.Pretvarač struje korisnicima omogućuje pokretanje AC punjača, alata, uređaja i elektronike tijekom putovanja.Ovo je korisno u automobilima, rekreacijskim vozilima, pomorskim sustavima i postavkama za kampiranje.Dodaje fleksibilnost produžujući snagu baterije na uređaje dizajnirane za struju iz zidne utičnice.

4. Prijenosne elektrane

Prijenosne elektrane često uključuju ugrađeni pretvarač za pružanje AC utičnica.Unutrašnja baterija skladišti istosmjernu energiju, a pretvarač čini tu energiju iskoristivom za prijenosna računala, svjetla, male kućanske aparate i vanjsku opremu.To čini prijenosne sustave korisnima za putovanja, terenski rad i spremnost za hitne slučajeve.Njihova pogodnost uvelike ovisi o izlaznoj snazi ​​pretvarača i kvaliteti valnog oblika.

5. Kuće izvan mreže i udaljena mjesta

U udaljenim područjima bez komunalnih usluga, pohranjena istosmjerna struja iz baterija ili obnovljivih izvora često treba pretvorbu u izmjeničnu.Pretvarač snage omogućuje pokretanje uobičajenih kućnih opterećenja na tim lokacijama.To uključuje rasvjetu, ventilatore, male kuhinjske aparate, komunikacijsku opremu i osnovne alate.U sustavima izvan mreže, pretvarač je ključna veza između pohranjene energije i dnevne potrošnje električne energije.

6. Mala komercijalna i terenska oprema

Pretvarači snage također se koriste za servis na terenu, rad na otvorenom i privremene instalacije.Omogućuju rad alata i uređaja koji se napajaju izmjeničnom strujom tamo gdje normalno napajanje iz mreže nije dostupno.Ovo je korisno za timove za održavanje, daljinske nadzorne stanice, građevinsku podršku i mobilne radne platforme.U tim slučajevima pretvarač poboljšava pristup izmjeničnom napajanju u fleksibilnim ili promjenjivim okruženjima.

Inverter nasuprot UPS-u nasuprot pretvaraču

Aspekt	Inverter snage	UPS	Pretvarač
Glavna funkcija	Pretvara DC na izmjeničnu struju	Pruža sigurnosnu kopiju AC napajanje i zaštita	Mijenja jedno električni oblik u drugi
Tipični unos	DC iz baterije ili solarni izvor	AC mreža s unutarnjim baterija	AC ili DC, ovisno o tome vrsta
Tipični izlaz	AC napajanje	AC napajanje	AC ili DC izlaz
Rezervna baterija	Obično vanjski baterija	Ugrađena baterija	Obično ne baterija
Snaga Tijekom Ispad	Radi ako je baterija snaga je dostupna	Automatski osigurava rezervno napajanje	Nije namijenjeno za ispadi
Vrijeme prijenosa	Ovisi o dizajn invertera	Vrlo brzo ili gotovo trenutak	Nije primjenjivo
Snaga Kondicioniranje	Osnovni napon kontrola	Uključuje val i naponske zaštite	Ovisi o dizajn pretvarača
Zaštita od prenapona	Ponekad uključeno	Zajednički ugradbeni značajka	Nije primarni funkcija
Izlaz valnog oblika	Četvrtasta, modificirana sinus, odnosno čisti sinus	Obično čisto AC izlaz	Ne može proizvoditi AC
Tipična uporaba	Solarni sustavi, vozila, sigurnosne postavke	računala, poslužitelji, mrežni uređaji	Napon ili snaga pretvorbeni sklopovi
Pohranjena energija Izvor	Banka baterija odn DC napajanje	Unutarnja baterija sustav	Obično nijedan
Stabilnost izlaza	Ovisi o kvaliteta pretvarača	Stabilan izlaz za osjetljive uređaje	Ovisi o faza konverzije
Uobičajena vrsta opterećenja	uređaji, alati, opći uređaji	Osjetljiv elektronika	elektronički sklopovi
sustav Složenost	Umjereno	Složeniji zbog na bateriju i kontrolu	Razlikuje se prema dizajnu
Osnovna svrha	Učinite DC upotrebljivim kao AC	Održavajte snagu tijekom prekida rada	Pretvori napon ili tip snage

Zaključak

Pretvarači snage igraju ključnu ulogu u pretvaranju pohranjene ili istosmjerne električne energije u korisnu izmjeničnu struju za širok raspon uređaja i sustava.Njihova izvedba ovisi o čimbenicima kao što su vrsta valnog oblika, nazivna snaga, učinkovitost, unutarnji dizajn i namjeravana primjena.Razumijevanjem njihovih komponenti, rada, specifikacija, prednosti, nedostataka i praktičnih upotreba postaje lakše vidjeti kako se uklapaju u moderne elektroenergetske sustave.Jasna usporedba s UPS jedinicama i pretvaračima također pomaže u definiranju njihove jedinstvene funkcije i vrijednosti.
