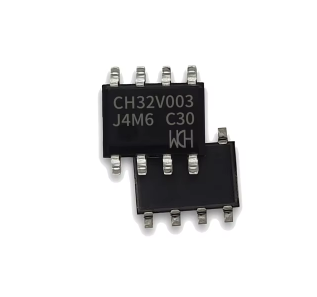

Zašto je CH32V003 Go-to 32-bitna opća namjena RISC-V MCU?

CH32V003 mikrokontroler, izgrađen na arhitekturi Qingke RISC-V2A, nudi svestrano i učinkovito rješenje za moderne industrijske i potrošačke aplikacije.Radeći na do 48MHz, kombinira učinkovitost performansi i napajanja s značajkama kao što su kompatibilnost s prilagodljivom naponom, 10-bitni ADC, timeri, DMA kontroler i integriranih komponenti poput komparatora operativnog pojačala.Podržavajući USART, I2C i SPI sučelja, uspijeva u širokim rasponima napona (3.3V/5V) i temperaturama od -40 ° C do 85 ° C, osiguravajući otpornost u izazovnim okruženjima.Idealno za aplikacije u rasponu od glatke potrošačke elektronike do robusnih industrijskih sustava, CH32V003 pojednostavljuje dizajn i pruža isplative, pouzdane performanse.

Katalog

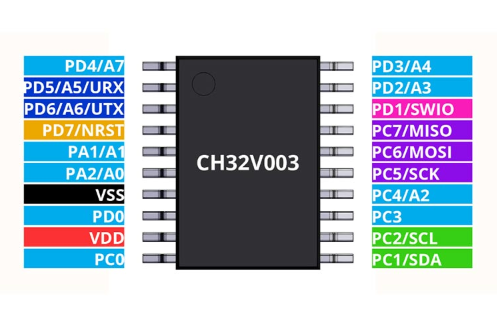

Konfiguracija pin

Pin ne				Ime	Pin	Glavna funkcija (nakon resetiranja)	Zadani alternativni funkcije	Preuređivanje Funkcija
Sop	TSSOP	QFN20	SOP8
	-	0	-	VSS	P	VSS	-	Tietr_2/t1ch4_3
8	1	18	8	PD4	1/o/a	PD4	UCK/T2CHIETR1/A7/ Opo	T2CH4_3/URX_2
9	2	19	8	PD5	I/O/A	PD5	UTX/A5	T2CH3_3/UTX_2
10	3	20	1	PD6	I/O/A	PD6	URX/A6	T2CH3_3/UTX_2
11	4	1	-	PD7	I/O/A	PD7	NRST/T2CH4/OPP1	UCK_1/UCK_2/T2CH4_2
12	5	2	1	Pa1	I/O/A	Pa1	Tich2/A1/OPN0	OSCI/TICH2_2
13	6	3	3	Pa2	I/O/A	Pa2	Tich2n/A0/OPPO	OSCO/AETR2_1/TICH2N_2
14	7	4	2	VSS	P	VSS	-	-
-	8	5	-	PD0	I/O/A	PD0	Tichin/OPN1	SDA_1/UTX_1/TICHIN_2
15	9	6	4	VDD	P	VDD	-	-
16	10	7	-	PC0	I/O	PC0	T2CH3	NSS_1/UTX_3/T2CH3_2/T1CH3_1
1	11	8	5	Pc1	I/O/FT	Pc1	SDA/NSS	T1bkin_1/t2CH4_1/t2CH1ETR (2) _2
2	12	9	6	Pc2	I/O/FT	Pc2	SCL/URTS/T1BKIN	AETR_1/T2CH2_1/T1ETR_3/URTS_1/T1BKIN_2
3	13	10	-	Pc3	I/O	Pc3	Tich3	T1CH1N_1/UCTS_1/T1CH3_2/T1CH1N_3
4	14	11	7	Pc4	I/O/A	Pc4	Tich4/mco/a2	T1CH2N_1/T1CH4_2/TICH1_3
-	15	12	-	Pc5	I/O/FT	Pc5	SCK/T1ETR	/SCL_3/UCK_3/T1ETR_1/T1CH3_3/SCK_1
5	16	13	-	Pc6	I/O/FT	Pc6	Mosi	T1CH1_1/UCTS_2/SDA_2/SDA_3/UCTS_3/T1CH3N_3/MOSI_1
6	17	14	-	Pc7	I/O	Pc7	Miso	TICH2_1/URTS_2/T2CH2_3/URTS_3/T1CH2_3/MISO_1
7	18	15	8	PD1	I/O/A	PD1	SWIO/T1CH3N/AETR2	SCL_1/URX_1/T1CH3N_1/T1CH3N_2
-	19	16	-	PD2	I/O/A	PD2	Tich1/A3	T2CH3_1/T1CH2N_3/T1CH1_2
-	20	17	-	PD3	I/O/A	PD3	A4/T2CH2/AETR/UCTS	T2CH2_2/T1CH4_1

Ostali paketi

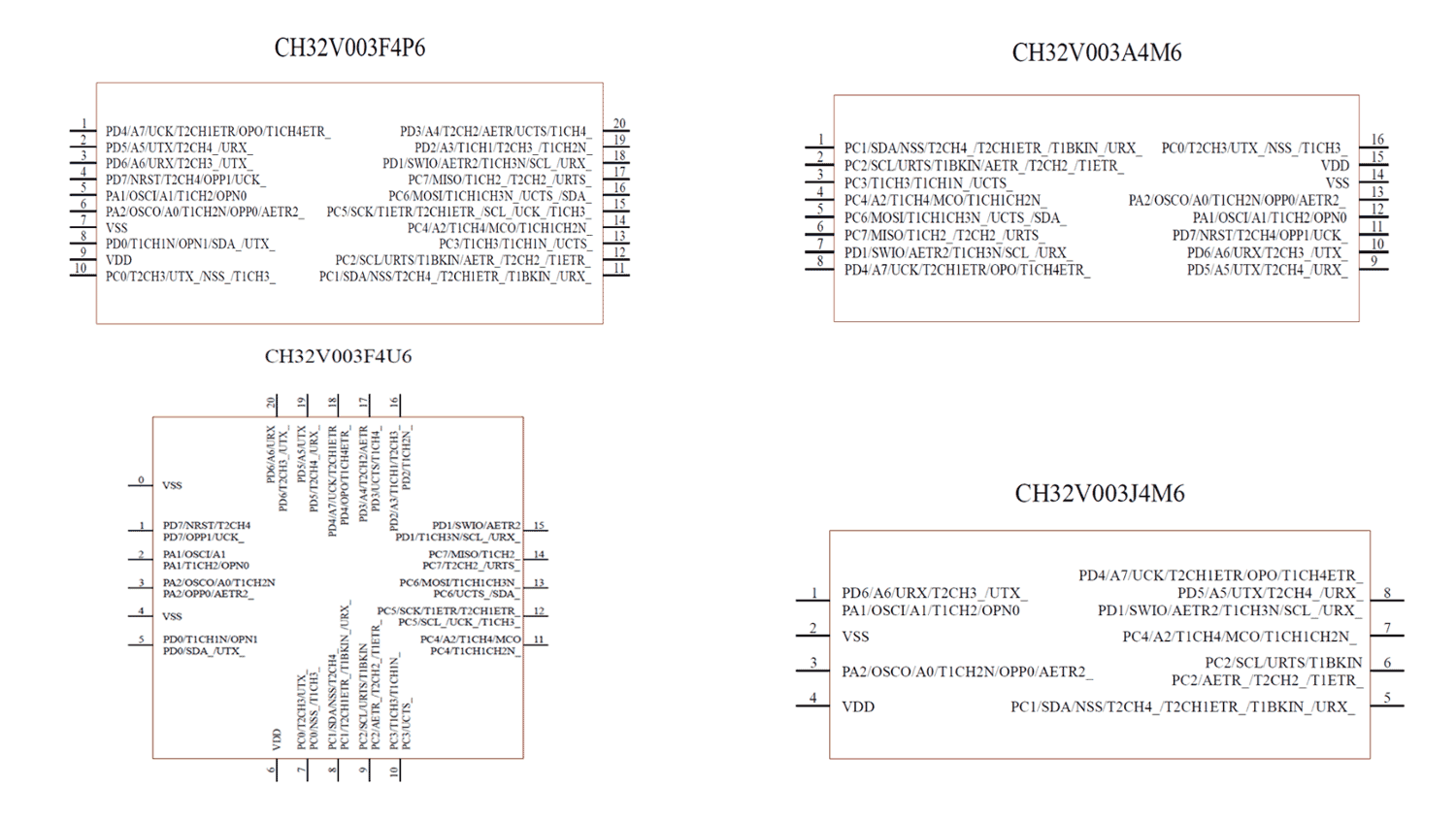

• CH32V003F4P6

• CH32V003A4M6

• CH32V003F4U6

• CH32V003J4M6

Značajke CH32V003

Kategorija	Detalji
Srž	Qingke 32-bitni RISC-V Core, RV32ec set uputa
	Brzi programabilni kontroler prekida + hardver prekinuti snop
	Podržava gniježđenje s 2 razine
	Glavna frekvencija sustava: 48 MHz
Memorija	2KB hlapljivo područje za pohranu podataka (SRAM)
	16KB programska memorija (CodeFlash)
	1920b Bootloader
	64B memorija konfiguracije nehlapljivog sustava
	64B memorija definirana od strane korisnika
Upravljanje strujom i potrošnja male snage	SUSTAV NAPOMENA VDD: 3.3V ili 5V
	Načini male snage: spavanje, pripravnost
Sat i resetiranje	Ugrađeni tvornički obloženi 24MHz RC oscilator
	Ugrađeni 128kHz RC oscilator
	Veliki vanjski 4 ~ 25MHz oscilator
	Poništavanje uključivanja/dolje, programibilni detektor napona
DMA kontroler	1 skupina jednokanalnog DMA kontrolera opće namjene
Pufer prstena	7 kanala, podržava TIMX/ADC/USART/I2C/SPI
Analogne značajke	1 skupina OPA i komparatora: povezana s ADC -om i Tim2
	1 grupa od 10-bitnog ADC-a
	Analogni raspon ulaza: 0 ~ VDD
	8 vanjskih signala + 2 unutarnja signala
	Podržava vanjsko odgođeno aktiviranje
Timer	1 16-bitni tajmer napredne kontrole: kontrola mrtve zone, Hitna kočnica, PWM komplementarni izlaz
	1 16-bitni tajmer opće namjene: Ulazni snimanje/izlaz Usporedba/PWM/brojanje pulsa
	2 timer za čuvar (neovisni i prozorska čuvar)
	Systy: 32-bitni brojač
Komunikacijska sučelja	1 USART sučelje
	1 I2C sučelje
	1 SPI sučelje
GPIO luka	3 grupe GPIO portova, 18 I/O portova
	Karte 1 Vanjski prekid
Sigurnosne značajke	64-bitni jedinstveni ID
Način za uklanjanje pogrešaka	1-žični sučelje serijskog uklanjanja pogrešaka (SDI)
Opcije paketa	SOP, TSSOP ili QFN

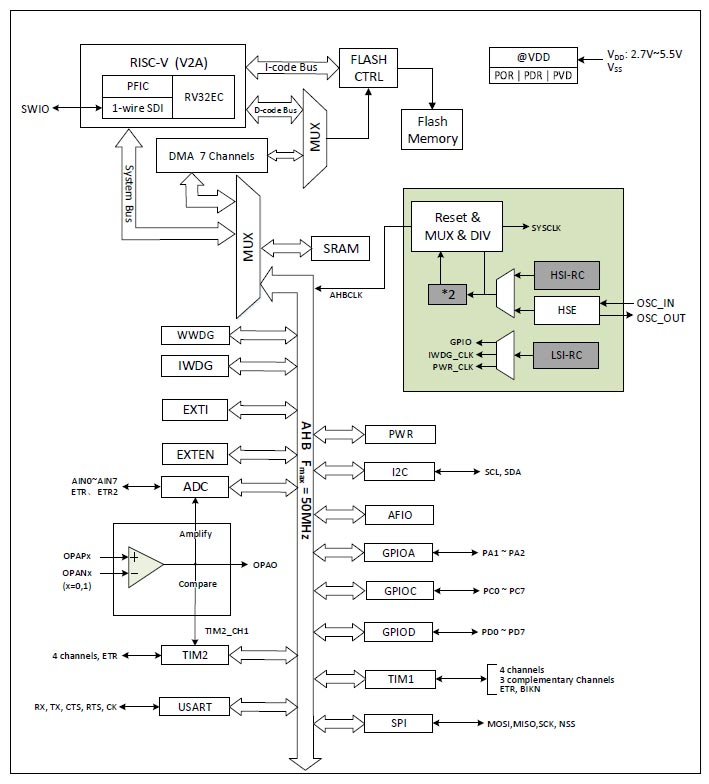

Dijagram unutarnjeg bloka

Uključujući mikrokontroler CH32V003

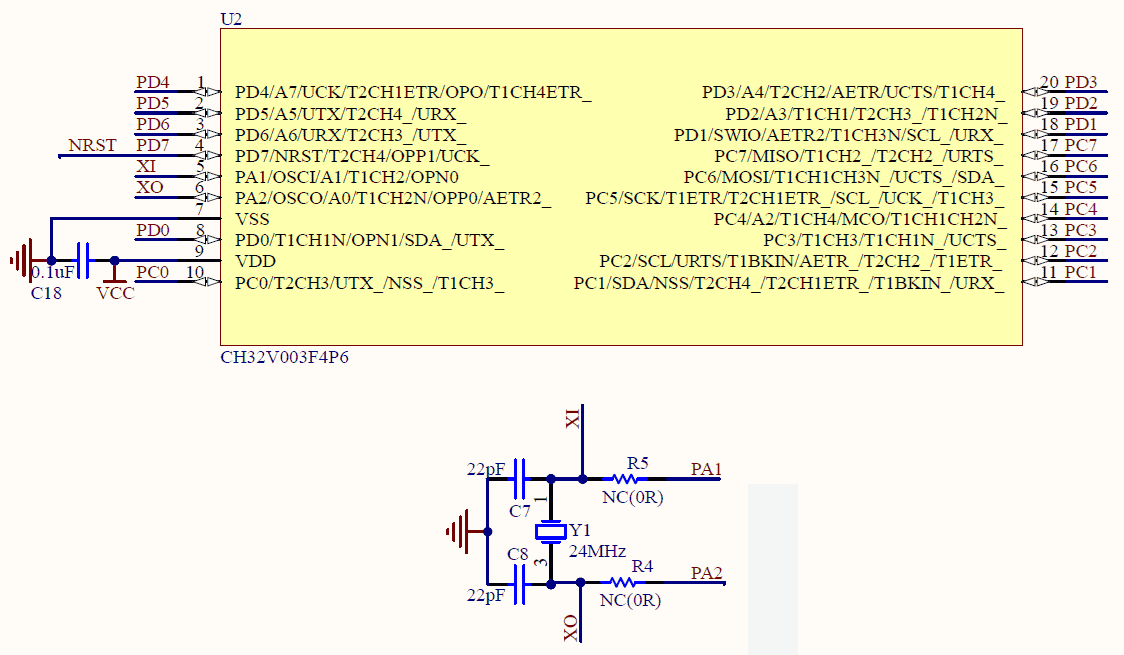

CH32V003 Mikrokontroler je izrađen s fokusom na bešavnu integraciju, što zahtijeva samo minimalni skup komponenti za učinkovito implementaciju.Ovaj izravni dizajnerski pristup naglašava njegovu privlačnost u scenarijima u kojima je poželjno pojednostavljeno implementaciju.Za početne operacije, mikrokontroler koristi unutarnji RC oscilator, eliminirajući potrebu za vanjskim kristalima.Ovaj aspekt ne samo da smanjuje broj komponenata, već i pojednostavljuje dizajn ploče uz smanjenje troškova.

U kontekstu izgleda, trebali biste se usredotočiti na optimizaciju PCB dizajna tako što ćete računovati aspekte poput smanjenja duljine tragova između mikrokontrolera i perifernih uređaja.Praktični uvidi ukazuju na to da prioritet integriteta signala i učinkovita raspodjela snage povećava ukupne performanse i pouzdanost sustava.

Kada konstruirate sustave koji koriste CH32V003, iskorištavanje njegovih svojstvenih značajki nudi različite prednosti.Na primjer, korištenje unutarnjeg oscilatora može pridonijeti smanjenju elektromagnetskih smetnji, što je važno u okruženjima osjetljivim na takve poremećaje.Nadalje, ako točno vrijeme preciznosti nije prioritet, izostavljanje vanjskog kristala dovodi do dizajna koji su manje osjetljivi na mehanički napon i varijacije frekvencija pod utjecajem temperaturnih promjena.

Primjene CH32V003

CH32V003 nalazi široku privlačnost u različitim scenarijima, uglavnom kada je riječ o potrošačkoj elektronici osjetljivoj na proračun poput USB GamePads i kontrolera.Njegov elegantan dizajn i učinkovita funkcionalnost dobro se bave potrebama ovih uređaja, koji prioritet prioritet kompaktnosti i učinkovitoj upotrebi energije.

Potrošačka elektronika

U konkurentnom krajoliku potrošačke elektronike, CH32V003 nastaje kao izvanredna komponenta.Različiti uređaji iskorištavaju njegove mogućnosti ponude poboljšana iskustva i vašu želju.

• USB GamePads: Za kontrole igara koje zahtijevaju neprekidnu interakciju, CH32V003 nudi snažnu moć obrade.Ova snaga omogućuje glatko izvršenje naredbe, dinamično za uronjeno igračko iskustvo.Možete potražiti uređaje koji su osjetljivi i dugotrajni, očekivanja ispunjene integriranjem ovog mikrokontrolera.

• Daljinski upravljači: Od Smart Home Systems -a do Hub -a za zabavu, daljinski upravljači zahtijevaju učinkovite mikrokontrolere poput CH32V003.Njegova mala veličina podržava ugradnju u elegantne i ergonomske dizajne, popularne među suvremenim.Takva integracija osigurava spajanje korisnosti i udobnosti, zadovoljavajući vaše želje za modernom funkcionalnošću.

Aplikacije industrijskog sučelja

Osim aplikacija usmjerenih na potrošače, prilagodljivost CH32V003 pokazuje se korisnom u industrijskim područjima koja zahtijevaju pouzdano upravljanje podacima i mogućnosti kontrole.U scenarijima u kojima je učinak glavni, a proračuni su tijesni, njegova upotreba pruža strateške koristi.

• Sustavi za nadzor: U domeni sustava praćenja u kojima su postojane performanse i niska potrošnja energije ozbiljne, što uključuje CH32V003 podržava postizanje operativnog uspjeha.Njegova kompatibilnost s različitim senzorima i komunikacijskim protokolima ističe njegovu svestranost i širok spektar primjene.

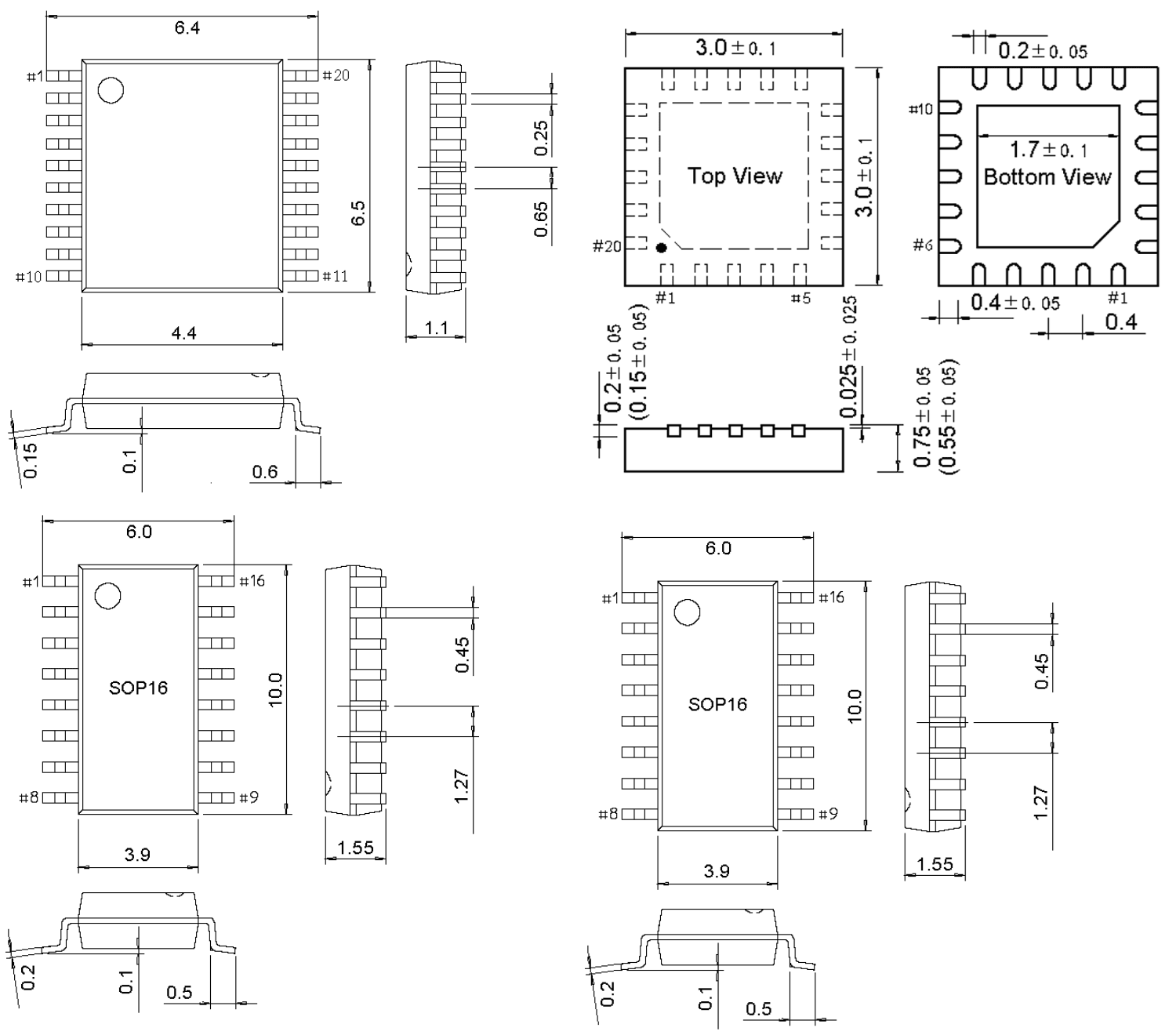

2d-model i dimenzije CH32V003
