Kompletan vodič za tranzistor 2N3055

2N3055 je pouzdan tranzistor snage dizajniran za zadatke velike snage poput prebacivanja i pojačanja.Njegov čvrsti metalni paket T to-3 i sposobnost rukovanja velikim strujama čine ga pouzdanim izborom za različite aplikacije.Bilo da vam treba za audio pojačala, motoričke kontrolere ili opskrbu napajanjem, ovaj tranzistor nudi dosljedne performanse u zahtjevnim uvjetima.

Katalog

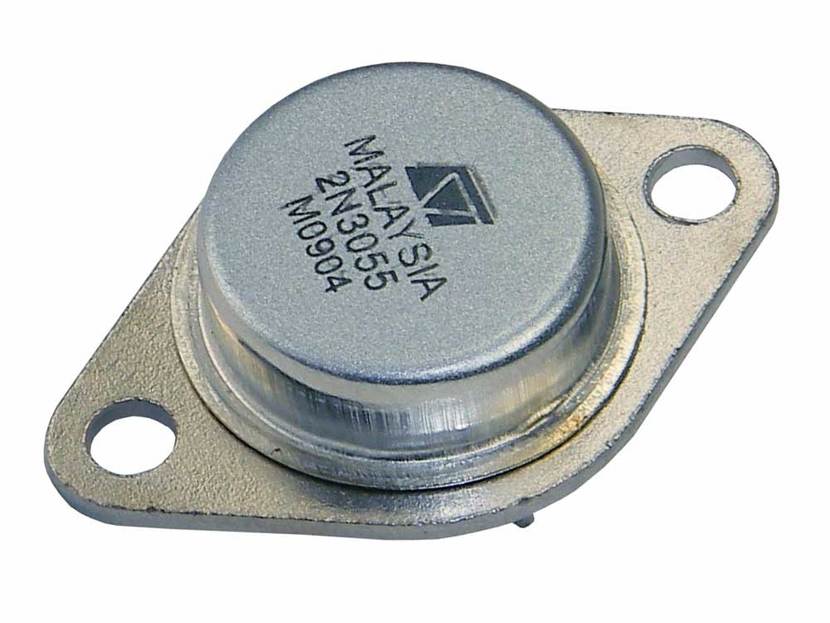

Uvod u 2n3055 tranzistor

A 2N3055 je vrlo prilagodljiv NPN tranzistor snage dizajniran za zadatke prebacivanja i pojačanja.Izgrađen pomoću epitaksijalnog procesa, smješten je u čvrstom, hermetički zapečaćenom metalnom kućištu koje pruža izdržljivost i pouzdane performanse.Ovaj je tranzistor dobro prilagođen za rukovanje srednjim opterećenjima snage, što ga čini praktičnim izborom za različite primjene.

Jedna od ključnih prednosti 2N3055 je njegova učinkovitost u pojačala audio snage.Njegov gotovo linearni dobitak omogućava dosljedno i visokokvalitetno pojačanje, što ga čini preferiranom opcijom za projekte koji zahtijevaju robustan audio izlaz.Bilo da ga koristite za prebacivanje opće namjene ili u krugovima koji zahtijevaju pouzdano upravljanje energijom, ovaj tranzistorski dizajn osigurava učinkovitost i pouzdanost.

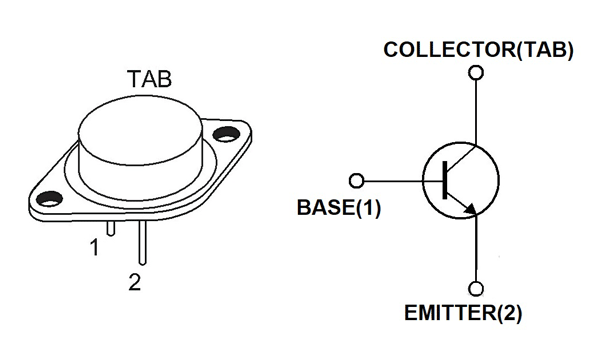

PIN detalje i konfiguracija 2N3055

Tranzistor 2N3055 dizajniran je s paketom TO-3, čvrstim i učinkovitim dizajnom koji podržava aplikacije velike snage.Ovaj paket ne samo da osigurava pouzdane performanse, već i tranzistor čini prikladnim za okruženje u kojima su potrebna robusna toplinska i mehanička svojstva.

Broj	Ime	Opis
1	Baza	Kontrolni terminal: kontrolira rad tranzistora.
2	Emiter	Prizemni terminal: Vraća struju na zemlju.
3	Kolektor	Izlazni terminal: glavni terminal za nošenje struje.

Funkcije svakog pin

• Baza: Ovo je upravljački pin tranzistora.Primjenom male struje na bazu, možete regulirati veći protok struje između kolektora i emitera, omogućujući tranzistoru da funkcionira kao prekidač ili pojačalo.

• Kolektor: djelujući kao glavni pin za nošenje struje, kolektor se povezuje s opterećenjem u vašem krugu i upravlja protokom kontrolirane struje.

• Emitter: Ovaj pin služi kao prizemni terminal, usmjeravajući struju natrag do tla kruga, dovršavajući protok električne energije.

Specifikacije i značajke 2n3055 tranzistora

Parametar	Vrijednost
Tranzistor	NPN
Napon kolekcionara-emiter (VCE)	60V
Napon kolektora (VCB)	100v
Napon emitter-baze (veb)	7V
Struja kolektora (IC)	15a
Raspršivanje snage (PTOT)	115W
Trenutni dobitak (hfe)	20 do 70
Radni temperaturni raspon	-65 ° C do 200 ° C
Paket	Do 3

Značajke

• Rukovanje velike energije

2N3055 može podnijeti do 115 W snage, što ga čini pouzdanim izborom za aplikacije koje zahtijevaju upravljanje značajnim opterećenjima snage.Ova značajka osigurava da tranzistor može učinkovito izvesti u krugovima koji zahtijevaju visoku energiju, poput pojačala ili motoričkih kontrolera.

• Robustan dizajn

Metal Can paket 2N3055 dizajniran je za pružanje izvrsnih toplinskih performansi.Ovaj dizajn pomaže učinkovito raspršivanje topline, osiguravajući stabilan rad čak i pod velikim korištenjem ili u velikim postavkama.

• Široka dostupnost

Pronaći ćete 2N3055 lako dostupan od mnogih proizvođača.Njegova raširena dostupnost čini ga prikladnom opcijom, bilo da radite na malom projektu ili većem dizajnu koji zahtijeva više komponenti.

• Svestrana upotreba

Svestranost 2N3055 omogućava mu da se uklopi u širok raspon aplikacija velike snage.Bilo da gradite pojačalo napajanja, sklopni krug ili napajanje, ovaj se tranzistor neprimjetno prilagođava različitim namjenama, što vam daje fleksibilnost u vašim dizajnima.

Ekvivalenti 2n3055 tranzistora

Ekvivalent	Proizvođač	Opis
2N3055	Hi-tron Semiconductor Corp	Power Bipolarni tranzistor, 15a IC, 60V V (BR), NPN, Silicij, TO-3, metal, 2 pin
2N3055A	Motorola Semiconductor Products	Power Bipolarni tranzistor, 15A IC, 60V V (BR), NPN, Silicij, TO-204AA, metal, 2 pin
2N3055AG	Rochester Electronics LLC	15A, 60V, NPN, Silicij, Power Transistor, TO-204AA, ROHS kompatibilan, metal, 2 pin
JANTXV2N3055	Cobham Semiconductor Solutions	Power Bipolarni tranzistor, 15a IC, 70V V (BR), NPN, Silicij, TO-3, Metal, 2 pin
JANTX2N3055	Microsemi Corporation	Power Bipolarni tranzistor, 15a IC, 70V V (BR), NPN, Silicij, TO-3, Metal, 2 pin
2N3055CECCC	TT Electronics Power i Hybrid / Semelab Ltd	15A, 60V, NPN, silicij, tranzistor snage, TO-3, metal, 2 pin
Bdx10r1	TT Electronics Power i Hybrid / Semelab Ltd	15A, 60V, NPN, Silicij, Power Transistor, TO-204AA, Hermetički zapečaćen, metal, 2 pin
BDX10	TT Electronics otpornici	Snaga Bipolarni tranzistor, 15a IC, 60V V (BR), NPN, Silicij, TO-204AA, Hermetički zapečaćen, 2 pin
2N3055R1	TT Electronics Power i Hybrid / Semelab Ltd	15A, 60V, NPN, Silicij, Power Transistor, TO-204AA, Hermetički zapečaćen, metal, 2 pin
Jan2N3055	API Technologies Corp	Power Bipolarni tranzistor, 15a IC, 70V V (BR), NPN, Silicij, TO-3, Metal, 2 pin

Smjernice za učinkovito korištenje tranzistora 2n3055

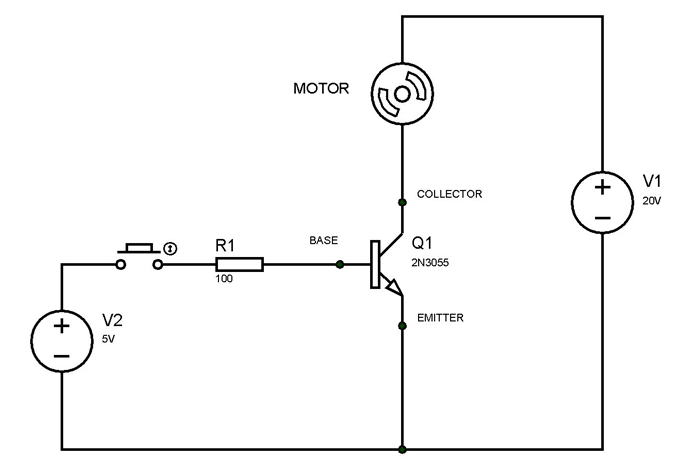

Tranzistor 2N3055 svestrana je komponenta koja dobro funkcionira u raznim NPN tranzistorskim aplikacijama.Da biste razumjeli kako funkcionira, razmotrite primjer gdje se koristi kao jednostavan uređaj za prebacivanje u zajedničkoj konfiguraciji emitera za upravljanje motorom.

U ovom postavku motor djeluje kao opterećenje, a izvor napajanja 5V povezuje se na gumb za pritisak, koji omogućuje signal za aktiviranje tranzistora.Da bi krug pravilno radio, izvori okidača i energije moraju dijeliti zajedničko tlo.Uključen je i otpornik 100Ω za upravljanje strujom koja teče kroz bazu tranzistora.

Kad se gumb za pritisak ne pritisne, niti jedna struja ne teče u bazu tranzistora, držeći je u stanju otvorenog kruga.To znači da je puni napon opskrbe preko tranzistora, a motor ostaje isključen.

Pritiskom na gumb za pritisak šalje naponski signal u bazu, dovršavajući krug između baze i emitera.Ova radnja omogućava struju da teče kroz tranzistor, što ga aktivira.Jednom aktiviran, tranzistor se ponaša poput zatvorenog kruga, omogućujući struju da teče iz kolektora do emitera.Kao rezultat toga, motor se počinje pokretati i nastavit će raditi sve dok u bazi postoji struja.

Otpuštanje gumba zaustavlja osnovnu struju, deaktivirajući tranzistor.Tranzistor tada prelazi u stanje visoke otpornosti, zaustavljajući strujni protok kroz kolektor i zaustavljajući motor.

Ovaj jednostavan primjer naglašava kako se 2N3055 može učinkovito koristiti kao uređaj za prebacivanje.Njegov izravni rad olakšava integriranje u različite krugove koji zahtijevaju pouzdane mogućnosti prebacivanja.

Prijave u stvarnom svijetu 2n3055 tranzistora

Pojačala snage

2N3055 se široko koristi u pojačavačima snage zbog svoje sposobnosti da se nosi s visokom strujom i snagom.Na njega se možete osloniti za audio pojačala, gdje je potrebno jasno i dosljedno pojačavanje.Njegov gotovo linearni dobitak osigurava gladak izlaz, što ga čini prikladnim za audio sustave visokih performansi, pa čak i RF pojačala.

Sklopni krugovi

U sklopnim krugovima, 2N3055 funkcionira kao učinkovit prekidač za upravljanje velikim opterećenjima.Bilo da trebate kontrolirati motor, svjetiljku ili grijač, ovaj tranzistor može učinkovito podnijeti zadatak.Omogućuje vam izgradnju krugova koji s lakoćom i pouzdanošću prebacuju velika opterećenja.

Napajanja

2N3055 igra ključnu ulogu u krugovima napajanja, uključujući i linearne i prebacivanje.Njegova sposobnost regulacije i upravljanja visokim naponom i strujom čini ga idealnim za održavanje stabilnog izlaza u uređajima koji zahtijevaju dosljedno isporuku snage.

Motorni kontroleri

Ako radite na aplikacijama za upravljanje motorom, 2N3055 može učinkovito voziti i regulirati DC motore.Njegove performanse osiguravaju nesmetano djelovanje i pouzdanu kontrolu, bilo da gradite motoričke kontrolere u industrijske svrhe ili osobne projekte.Njegovo snažno rukovanje strujom čini ga pouzdanim izborom za sustave vođene motorom.

Pojedinosti o paketu 2n3055 tranzistora

2N3055 dolazi u paketu Metal Can-3, dizajn poznat po svojoj izdržljivosti i pouzdanim toplinskim performansama.Ovaj paket omogućava tranzistoru da upravlja aplikacijama velike snage bez pregrijavanja, jer učinkovito rasipa toplinu generiranu tijekom rada.Čvrsto kućište metala osigurava da komponenta može izdržati zahtjevna okruženja, pružajući pouzdanu opciju za projekte koji zahtijevaju snažne performanse.Uz to, paket TO-3 olakšava sigurno postavljanje tranzistora, što pojednostavljuje integraciju u vaše dizajne, istovremeno osiguravajući stabilan rad.

Vodeći proizvođači 2n3055 tranzistora

Tranzistor 2N3055 proizvodi nekoliko poznatih poluvodičkih tvrtki, uključujući na Semiconductor, Stmicroelectronics i Fairchild Semiconductor.Ovi proizvođači izgradili su reputaciju za stvaranje pouzdanih i visokokvalitetnih elektroničkih komponenti.Odabir tranzistora 2N3055 iz ovih tvrtki daje vam povjerenje u njegovu izvedbu i pouzdanost.Bez obzira radite li na malom projektu ili zahtjevnijoj aplikaciji, ovi proizvođači osiguravaju stalnu kvalitetu kojoj možete vjerovati za svoje dizajne.

Usporedba između 2n3055 i MJ2955 tranzistora

Specifikacije 2n3055

2N3055 je NPN tranzistor dizajniran za upravljanje velikom snagom.Djeluje s maksimalnim naponom sakupljača (VCE) od 60V, kolekcijskom strujom (IC) od 15A i kapacitetom raspršivanja snage (PTOT) od 115W.Ove specifikacije čine ga prikladnim za krugove koji zahtijevaju pouzdane mogućnosti prebacivanja i pojačanja.

Specifikacije MJ2955

A MJ2955, kao PNP tranzistor, zrcali specifikacije 2N3055 sa 60V VCE, 15A IC i 115W PTOT.Međutim, njegov PNP polaritet omogućuje mu funkcioniranje u krugovima gdje je potreban negativni bazni napon, nadopunjujući rad NPN tranzistora.

Razlike u polaritetu i funkcionalnosti

Primarna razlika između 2N3055 i MJ2955 leži u njihovim polaritetima.2N3055 je NPN tranzistor, koji provodi kada se pozitivni napon primijeni na njegovu bazu.MJ2955, kao PNP tranzistor, provodi pod negativnim baznim naponom.Ova komplementarna priroda omogućuje im da učinkovito rade zajedno u aplikacijama poput pojačala push-pull-a, gdje jedan tranzistor provodi dok je drugi isključen, osiguravajući uravnoteženi rad.

Prijave koje zahtijevaju komplementarne tranzistore

U aplikacijama koje potražuju komplementarne tranzistore, poput audio pojačala, par 2N3055 i MJ2955 je idealan.2N3055 upravlja pozitivnim zahtjevima napona, dok MJ2955 upravlja negativnim naponima.Zajedno pružaju gladak i učinkovit rad u krugovima koji zahtijevaju i NPN i PNP komponente.Njihova uravnotežena performansi osigurava pouzdan izlaz u pojačavačima snage i drugim sličnim sustavima.

Zaključak

Tranzistor 2N3055 svestran je i pouzdan izbor za aplikacije velike snage.Bilo da radite na pojačavačima napajanja, sklopnim krugovima ili opskrbi napajanjem, nudi pouzdane performanse koje zadovoljavaju vaše potrebe.Njegova sposobnost upravljanja visokom energijom, zajedno s trajnom paketom TO-3 metala, čini je pouzdanom opcijom za širok raspon projekata.

2N3055 možete koristiti u audio pojačala, motoričke kontrolere i razne dizajniranje napajanja s povjerenjem.Njegov čvrst dizajn i dosljedan rad osiguravaju dobro da djeluje čak i u zahtjevnim okruženjima, što ga čini pouzdanom komponentom za vaše krugove.
