Temperaturni koeficijent otpora (TCR): formula, vrste, vrijednosti materijala i primjene

Temperaturni koeficijent otpora (TCR) pomaže vam razumjeti kako se otpor materijala mijenja kada se njegova temperatura mijenja.U ovom ćete članku naučiti osnovnu formulu, vidjeti vrijednosti TCR-a različitih materijala i razumjeti što znače pozitivni, negativni i TCR blizu nule.Također ćete pogledati jednostavan primjer kruga da vidite kako temperatura može utjecati na struju i napon.Ove ideje pomoći će vam da vidite zašto je TCR bitan u senzorima, zaštiti i stabilnom dizajnu strujnog kruga.

Katalog

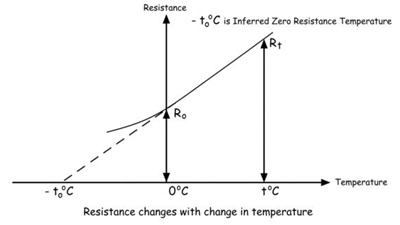

Slika 1. Grafikon temperaturnog koeficijenta otpora

Što je temperaturni koeficijent otpora?

Temperaturni koeficijent otpora (TCR) definira kako se električni otpor materijala mijenja kada njegova temperatura varira.Pokazuje koliko će otpor porasti ili pasti za svakih 1°C promjene temperature.TCR je predstavljen grčkim slovom α (alfa) i važan je za predviđanje toplinskog ponašanja elektroničkih komponenti.

Gornja slika pokazuje kako se otpor povećava kako temperatura raste, što je upravo ono što opisuje temperaturni koeficijent otpora (TCR).Na 0°C otpor je R₀, a na višoj temperaturi t°C postaje Rₜ.Isprekidana linija pokazuje natrag na temperaturu na kojoj bi otpor dosegao nulu, koja se naziva pretpostavljena temperatura nultog otpora.

Formula temperaturnog koeficijenta otpora

TCR se izračunava pomoću standardne jednadžbe:

$$R_T=R_0(1+\alpha \Delta T)$$

Objašnjenje formule:

• R₀ = otpor na referentnoj temperaturi (obično 20°C ili 25°C)

• RT = otpornost na povišenoj temperaturi

• α = temperaturni koeficijent otpora

• ΔT = promjena temperature (T − T₀)

Ova formula omogućuje predviđanje kako se vrijednost otpornika mijenja s temperaturom.U preciznoj elektronici.

Temperaturni koeficijent otpora na 20°C

Temperaturni koeficijent otpornosti (TCR) različitih materijala i tvari na 20°C naveden je u nastavku:

Materijal / Supstanca	Kemijski Simbol / Kompozicija	TCR (po °C na 20 °C)
Srebro	Ag	0,0038
Bakar	Cu	0,00386
zlato	Au	0,0034
Aluminij	Al	0,00429
Volfram	W	0,0045
Željezo	Fe	0,00651
platinasta	Pt	0,003927
nikal	Ni	0,00641
Lim	Sn	0,0042
Cink	Zn	0,0037
Tantal	Ta	0,0033
Mangan	Mn	0,00001
Mjed	Cu (50–65%) + Zn (35–50%)	0,0015
Manganin	Cu (84%) + Mn (12%) + Ni (4%)	0,000002
Constantan	Cu (55%) + Ni (45%)	0,00003
Merkur	Hg	0,0009
Nikrom	Ni (60%) + Cr (15%) + Fe (25%)	0,0004
Nikrom 70/30	Ni (70%) + Cr (30%)	0,0002
Nikrom 80/20	Ni (80%) + Cr (20%)	0,00013
Nikrom V	Ni (80%) + Cr (20%) + Fe (u tragovima)	0,00018
Kanthal A1	Fe (72%) + Cr (22%) + Al (6%)	0,00014
Ugljik	C	–0,0005
Grafit	C	–0,0008
Pirolitički Ugljik	C	–0,0010
Silicij	Si	–0,07
germanij	Ge	–0,05
Silicij Karbid	SiC	–0,0006
Silicij Nitrid	Si₃N₄	–0,0015
Galij Arsenid	GaAs	–0,02
Olovo	Pb	0,004
Titanij	Ti	0,0038
Titanij Legura (Ti-6Al-4V)	Ti + Al6% + V4%	0,0032
Nehrđajući Čelik 304	Fe + Cr18% + Ni8%	0,001
Nehrđajući Čelik 316	Fe + Cr17% + Ni12% + Mo2,5%	0,00094
Fosfor bronca	Cu + Sn (3-10%) + P (0,03%)	0,001
Invar	Fe (64%) + Ni (36%)	9E-07
Kovar	Fe (54%) + Ni (29%) + Co (17%)	0,000005
Polistiren	(C₈H₈)n	0,00002
Guma (općenito)	—	0,0001–0,0003
Staklo	SiO₂	0,00001
polimeri (općenito)	—	≈0,00001

Vrste temperaturnog koeficijenta

Materijali različito mijenjaju otpor kada se zagrijavaju, a temperaturni koeficijent otpora (TCR) opisuje kako se to događa.Ispod su glavne vrste TCR-a, od kojih svaka pokazuje specifično ponašanje otpornosti na temperaturu koja se koristi u elektroničkim i senzorskim aplikacijama.

Pozitivan temperaturni koeficijent (PTC)

Slika 2. PTC grafikon

Materijal s pozitivnim temperaturnim koeficijentom (PTC) pokazuje stalan porast električnog otpora kako temperatura raste, kao što je prikazano na gornjoj slici.Ovo je ponašanje tipično za metale kao što su bakreni vodiči, platinasti RTD-ovi i PTC termistori koji se koriste u zaštitnim krugovima.Kako se materijal zagrijava, jače atomske vibracije ometaju kretanje elektrona, uzrokujući otpor penjanju.Zbog ovog predvidljivog odziva, PTC komponente su idealne za samoregulirajuće grijače, prekostrujnu zaštitu i sustave koji se oslanjaju na točne karakteristike temperaturnog koeficijenta otpora.

Negativni temperaturni koeficijent (NTC)

Slika 3. NTC grafikon

Materijali s negativnim temperaturnim koeficijentom (NTC) pokazuju suprotan učinak, gdje se otpor smanjuje kako temperatura raste, kao što je prikazano na gornjoj slici.NTC termistori, silicijevi poluvodiči i senzorni elementi mangan-oksida obično pokazuju ovakvo ponašanje.Kako toplina ubacuje energiju u materijal, više nositelja naboja postaje dostupno, omogućujući struji lakši protok.Zbog toga su NTC termistori prikladni za mjerenje temperature, ograničavanje udarne struje i krugove koji zahtijevaju preciznu toplinsku kompenzaciju.

Temperaturni koeficijent nule ili blizu nule

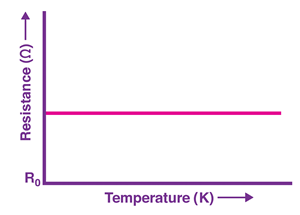

Slika 4. Nulti TCR grafikon

Određene izrađene legure pokazuju nulti ili skoro nulti TCR, što znači da njihov otpor ostaje gotovo konstantan čak i pri promjenama temperature, kao što je prikazano na gornjoj slici.Konstantan, manganin i specijalizirane legure nikroma poznate su po ovom vrlo stabilnom toplinskom ponašanju.Njihova dugotrajna stabilnost osigurava dosljedne vrijednosti otpora u širokim temperaturnim rasponima.Zbog ove pouzdanosti, materijali s nultim TCR-om naširoko se koriste u preciznim mjerenjima, shunt otpornicima i industrijskim sustavima koji zahtijevaju visoku električnu točnost.

Primjer kruga kako TCR mijenja otpor

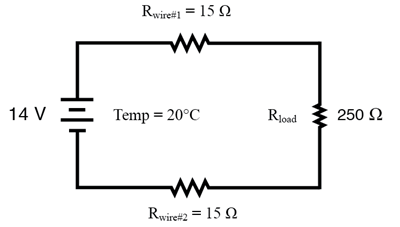

Slika 5. Primjer kruga koji prikazuje TCR učinak

Gornja slika prikazuje osnovni serijski krug s napajanjem od 14 V, opterećenjem od 250 Ω i dvije žice od kojih svaka ima 15 Ω otpora na 20°C.Ova jednostavna postavka pomaže objasniti kako temperaturni koeficijent otpora (TCR) utječe na krugove.Iako su žice označene kao 15 Ω, njihov otpor ne ostaje isti kada se temperatura promijeni.Većina metalnih žica ima pozitivan TCR, što znači da se njihov otpor povećava kako temperatura raste.

Dakle, ako temperatura prijeđe 20°C, otpor svake žice postaje malo veći.Kada se to dogodi, ukupni otpor kruga se povećava, struja se smanjuje, a opterećenje prima manje napona i snage.Ovaj primjer pokazuje da čak i male promjene temperature mogu utjecati na rad kruga, čineći TCR važnim čimbenikom u ožičenju, distribuciji energije i elektronici osjetljivoj na temperaturu.

Prednosti i nedostaci

Prednosti

• Predvidljivo ponašanje otpora

• Mogućnost točnog senzora temperature

• Podržava toplinsku kompenzaciju u krugovima

• Omogućuje samoregulacijske i zaštitne funkcije

• Omogućuje odabir materijala optimiziranih za stabilnost ili osjetljivost

Nedostaci

• Nelinearno ponašanje na visokim temperaturama

• Pomak otpora kod jeftinih materijala

• Zahtijeva kompenzaciju u preciznim dizajnima

• Potencijalna dugoročna nestabilnost u jeftinim komponentama

• Varijacije temperature mogu utjecati na točnost mjerenja

Primjene temperaturnog koeficijenta otpora

Senzor temperature

Temperaturni koeficijent otpora igra ulogu u uređajima za mjerenje temperature kao što su RTD i termistori.Ovi se senzori oslanjaju na predvidljive promjene otpora kako bi pružili točna mjerenja u industrijskim, automobilskim i ekološkim aplikacijama.Budući da TCR izravno povezuje otpornost s temperaturnim varijacijama, omogućuje stabilno i precizno praćenje u uvjetima niske i visoke temperature.

Prekostrujna zaštita

U prekostrujnim zaštitnim sustavima, svojstvo TCR PTC termistora pomaže u zaštiti krugova povećanjem otpora kada se otkrije prekomjerna toplina.Kako temperatura komponente raste, njen otpor naglo raste, učinkovito ograničavajući protok struje.Ovakvo ponašanje štiti izvore napajanja, punjače i sustave upravljanja baterijama od oštećenja uzrokovanih preopterećenjima ili kratkim spojevima.

Stabilizacija kruga

Materijali s niskim TCR-om važni su za stabilizaciju kruga, posebno u preciznim analognim i mjernim sustavima.Ove komponente održavaju gotovo konstantan otpor čak i pri promjenama temperature, pomažući u postizanju dosljednih razina napona i struje.Minimiziranjem pomaka, otpornici s niskim TCR-om poboljšavaju dugoročnu točnost i povećavaju ukupnu pouzdanost sustava.

Industrijska instrumentacija

Industrijski instrumenti često koriste otpornike s niskim TCR-om kako bi osigurali točna očitanja u zahtjevnim okruženjima.Oprema izložena toplini, vibracijama ili mehaničkim naprezanjima ima koristi od stabilnosti koju osigurava kontrolirani temperaturni koeficijent otpora.Ova dosljedna izvedba podržava pouzdano prikupljanje podataka i dugotrajan rad opreme.

Energetska elektronika

U energetskoj elektronici, komponente s definiranim TCR karakteristikama pomažu u upravljanju toplinskim ponašanjem u pretvaračima, pretvaračima i motornim pogonima velike struje.Predvidljiv temperaturni koeficijent otpora omogućuje vam kontrolu nakupljanja topline i održavanje sigurnih radnih uvjeta.Ovi toplinski svjesni dizajni povećavaju učinkovitost i produžuju životni vijek energetskih sustava i uređaja koji se napajaju baterijama.

Zaključak

Temperaturni koeficijent otpora pomaže vam predvidjeti kako se otpor mijenja s temperaturom u različitim materijalima.Razumijevanjem formule i ponašanja tipova PTC, NTC i zero-TCR, možete odabrati komponente koje ostaju točne i stabilne u uvjetima.Primjer kruga pokazuje kako čak i male promjene temperature mogu utjecati na izvedbu, a prednosti, nedostaci i primjene pomažu vam da vidite gdje je TCR najvažniji.S tim znanjem možete dizajnirati sklopove koji učinkovitije podnose promjene temperature.
