Objašnjeni generatori funkcija

U elektronici je ispravljanje stvari vrlo važno, a generatori funkcija pomažu vam da učinite upravo to.Ovi fleksibilni alati neophodni su za stvaranje različitih valnih oblika, koji su uzorci električnih signala koje možete koristiti za testiranje, analizu i fino podešavanje elektroničkih krugova.Bilo da radite na jednostavnom audio projektu ili razvijate napredne komunikacijske sustave, znajući kako funkcioniraju generatori funkcije vrlo je korisno za osiguravanje da vaši dizajni rade kako se očekuje.Ovaj će vas članak provesti kroz različite vrste valnih oblika koje mogu proizvoditi generatori funkcije, različite vrste generatora funkcija i njihove uporabe u različitim industrijama.Na kraju ćete bolje razumjeti kako odabrati pravi alat za svoje specifične potrebe.

Katalog

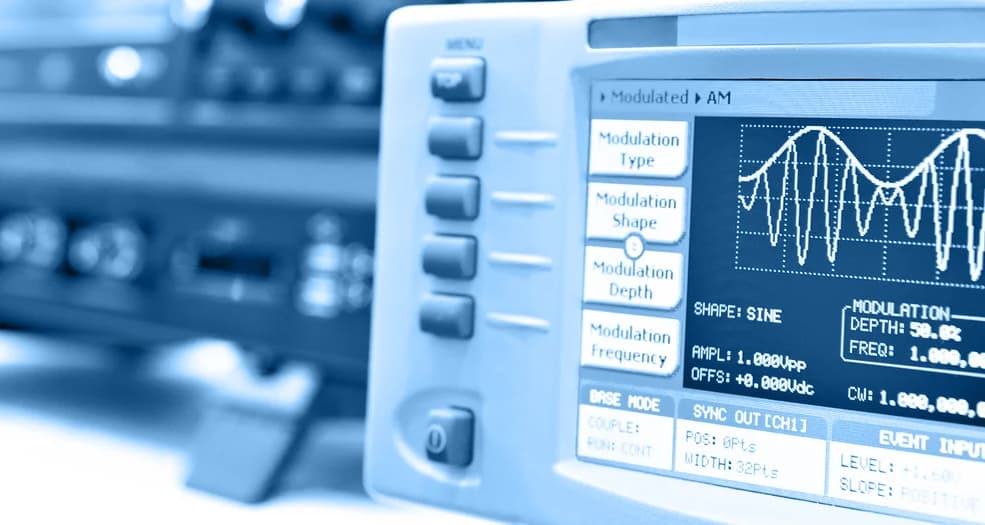

Slika 1: Mogućnosti generatora funkcija

Mogućnosti generatora funkcija

Generatori funkcije su alati koji se koriste u elektroniku za stvaranje različitih valnih oblika koji pomažu u testiranju i analizi različitih krugova.Poznavanje različitih valnih oblika koje proizvode može vam pomoći da učinkovitije koristite ove alate.

Sinusni val

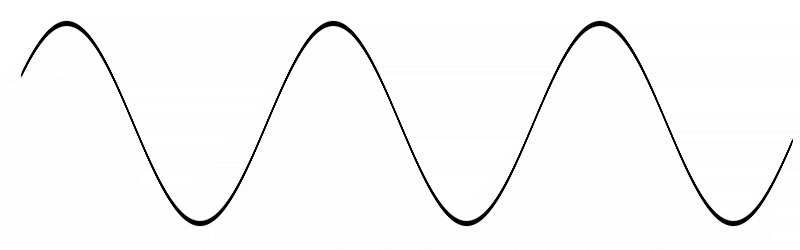

Slika 2: Sinusni val

Sinusni val jedan je od najjednostavnijih valnih oblika, poznat po glatkom, kontinuiranom protoku između visokih i niskih točaka.Ima samo jednu frekvenciju, što znači da u krug ne dodaje dodatnu buku ili izobličenje.To čini sinusni val posebno korisnim kada želite testirati analogne krugove, poput audio sustava, gdje trebate provjeriti je li zvuk jasan i bez izobličenja.

Kvadratni val

Slika 3: Kvadratni val

Kvadratni val karakterizira brzi skokovi između visokih i niskih stanja.Posebno je zgodan za testiranje digitalnih krugova.Ovaj se valni oblik često koristi kao signal sata kako bi se sinkronizirali rad digitalnih uređaja.Oštri prijelazi u kvadratnom valu čine ga idealnim za testiranje kako brze i točno digitalne komponente, poput logičkih vrata, reagiraju na promjene.

Pulsni val

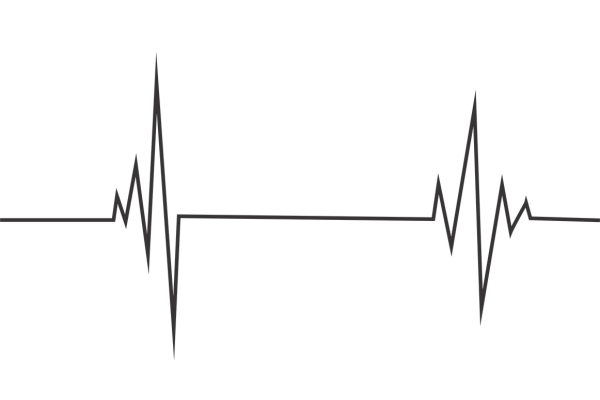

Slika 4: Pulsni val

Pulsni val sličan je kvadratnom valu, ali omogućava veću kontrolu nad trajanjem njegovih visokih i niskih stanja.To ga čini vrlo korisnim u digitalnim aplikacijama koje zahtijevaju precizno vrijeme.Na primjer, impulsni valovi koriste se za kontrolu brzine motora ili podešavanje svjetline LED-a tehnikom koja se naziva modulacija širine pulsa (PWM).

Trokutasti val

Slika 5: trokutasti val

Trokutni val se kreće gore -dolje u ravnoj liniji između njegovih najviših i najnižih točaka.Ovo jednostavno kretanje i dolje čini izvrsnim za testiranje pojačala i drugih krugova koji trebaju ravnomjerno reagirati na promjene u signalu.Ako u reakciji pojačala postoji bilo kakva izobličenja ili neravnomjernost, bilo će lakše uočiti prilikom korištenja trokutastog vala.

Val pilane

Slika 6: Pilani val

Pilani val dobiva svoje ime jer izgleda kao zubi pile, s brzim porastom ili padom, nakon čega slijedi postupni povratak na početnu točku.Ovaj se valni oblik obično koristi u aplikacijama poput generiranja signala skeniranja za starije TV ekrane ili stvaranja specifičnih zvukova u glazbenim sintisajzerima.Jedinstveni oblik vala Sawtooth stvara širok raspon frekvencija, što ga čini korisnim za testiranje načina na koji krugovi upravljaju složenijim signalima.

Vrste generatora funkcija

Generatori funkcija su alati koji se koriste u elektroničkoj energiji za stvaranje različitih električnih oblika valova, koji su uzorci električnih signala koji se vremenom ponavljaju.Ovi alati dolaze u različitim vrstama, od kojih su svaki dizajnirani za određene zadatke.Razumijevanje razlika između ovih vrsta može vam pomoći da odaberete pravu za ono što trebate učiniti.

Generatori analognih funkcija

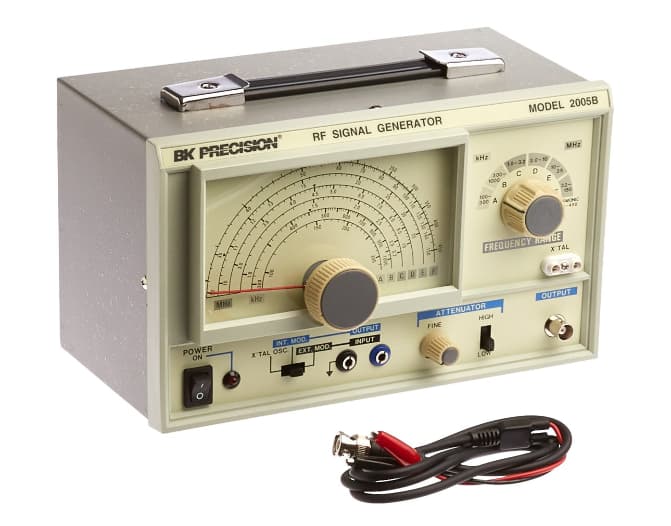

Slika 7: Generator analogne funkcije

Generatori analognih funkcija su tradicionalna vrsta, poznata po tome što je jednostavna i ne preskupa.Oni stvaraju kontinuirane signale koristeći osnovne elektroničke komponente poput operativnih pojačala ili petlje zaključanih fazom (PLLS).Ovi signali obično uključuju osnovne valne oblike poput sinusnih, kvadratnih i trokutnih valova.Međutim, generatori analognih funkcija uglavnom nude manje značajki i manje su precizni u usporedbi s digitalnim modelima.To im čini dobar izbor kada vam nije potrebna točna preciznost, ali još uvijek treba pouzdan alat.Na primjer, oni dobro funkcioniraju u okruženjima za učenje ili za jednostavno testiranje kruga.

Generatori digitalnih funkcija

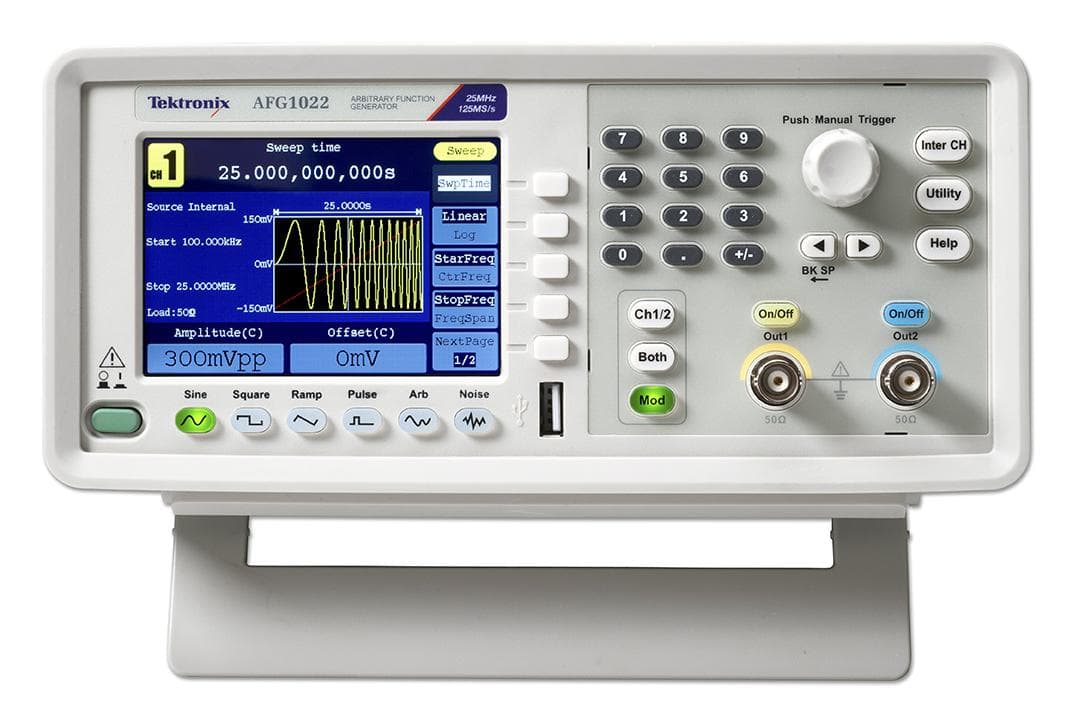

Slika 8: Generator digitalne funkcije

Generatori digitalnih funkcija koriste tehnologiju koja se naziva izravna digitalna sinteza (DDS) za stvaranje valnih oblika.Ova tehnologija omogućuje tim generatorima da proizvode širok izbor valnih oblika s većom točnošću i stabilnošću.Generatori digitalnih funkcija daju vam veću kontrolu nad frekvencijom, amplitudom i fazom signala koje proizvode.Zbog svoje preciznosti i fleksibilnosti, digitalne funkcije su prikladni za naprednije zadatke, poput istraživanja, razvoja i detaljnog elektroničkog ispitivanja.Oni mogu stvoriti složenije valne oblike i lako ih je programirati, zbog čega se često koriste kada je potrebna precizna kontrola preko karakteristika signala.

Proizvoljni generatori valnih oblika (AWGS)

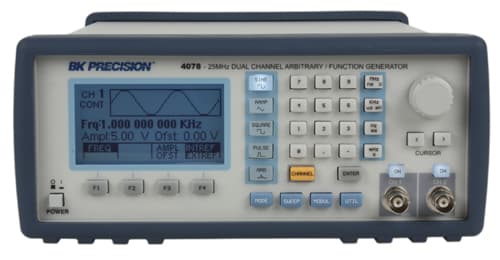

Slika 9: proizvoljni generator valnog oblika (AWG)

Proizvoljni generatori valnih oblika (AWGS) neka korisnici stvaraju prilagođene valne oblike, što ih čini korisnim za specijalizirana testiranja, posebno u telekomunikacijama gdje su potrebni složeni signali.S naprednim značajkama koje točno simuliraju signale u stvarnom svijetu, oni su vrijedni alati.Slično tome, generatori funkcija su svestrani i koriste se na mnogim poljima.U laboratorijima elektronike oponašaju uvjete u stvarnom svijetu za ispitivanje i rješavanje problema, osiguravajući da sustavi rade pravilno.U istraživanju i razvoju testiraju nove dizajne stvarajući razne signale, pomažući proizvodima da se dobro izvode u stvarnim scenarijima.U medicinskom polju, generatori funkcije fino podešavaju medicinske uređaje poput pejsmejkera i ultrazvučnih strojeva kako bi se osigurala odgovarajuća funkcija.U automobilskoj industriji simuliraju signale motora i vozila kako bi testirali upravljačke jedinice, pomažući u poboljšanju performansi sustava i osiguravanju pouzdanog rada.

Tehnike modulacije u generatorima funkcija

Modulacijske tehnike u modernim generatorima funkcija omogućuju prilagođavanje valnih oblika za određenu upotrebu, posebno u komunikacijskim sustavima.Ove tehnike mijenjaju različite aspekte valnog oblika - poput njegove veličine, brzine ili položaja - temeljene na vanjskom signalu, omogućujući slanje informacija.

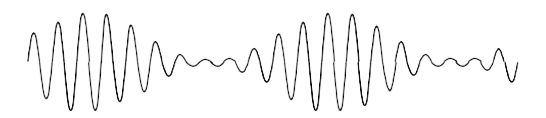

Slika 10: Valni oblik amplitude (AM)

Amplitudna modulacija (AM) je metoda u kojoj se veličina valnog oblika mijenja u skladu s modulacijskim signalom.Ovaj se pristup obično koristi u komunikacijskim sustavima, posebno u radijskom emitiranju, gdje jačina signala odražava informacije koje se šalju.Podešavanjem amplitude, AM omogućuje prenošenje zvuka ili podataka na velike udaljenosti.Međutim, vjerojatnije je da će na to utjecati buka i smetnja, što primljeni signal može učiniti manje jasnim.

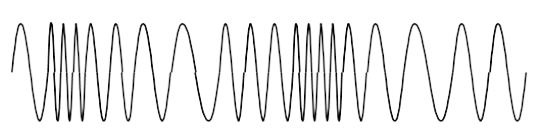

Slika 11: Valni oblik modulacije frekvencije (FM)

Frekvencijska modulacija (FM) mijenja brzinu valnog oblika prema modulacijskom signalu.Za razliku od AM -a, gdje se veličina mijenja, FM drži veliku veličinu, ali pomiče brzinu da kodira informacije.Ova se metoda široko koristi u radijskom emitiranju, posebno u FM radiju.Jedna od glavnih prednosti FM-a u odnosu na AM je ta što je manje pogođen bukom i smetnjama, što ga čini boljim za prijenos visokokvalitetnih zvučnih signala.

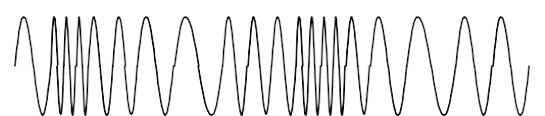

Slika 12: Fazna modulacija (PM) valni oblik

Fazna modulacija (PM) podešava položaj valnog oblika na temelju modulacijskog signala.U ovom se slučaju faza odnosi na točku u kojem se valni oblik započinje ili njegov kut u odnosu na referencu.Pomicanjem faze PM može kodirati podatke u valni oblik.Ova se metoda često koristi u naprednim komunikacijskim sustavima poput Wi-Fi i GSM mreža, gdje pomaže u pružanju brzog i pouzdanog prijenosa podataka.PM se ponekad kombinira s drugim tehnikama modulacije za poboljšanje performansi i učinkovitosti komunikacijskih sustava

Vrste formata generatora funkcija

Instrumenti na vrhu

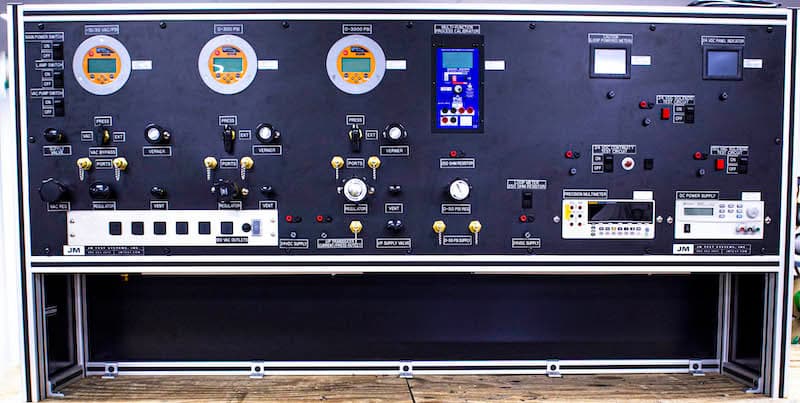

Slika 13: Instrumenti na vrhu klupa

Generatori funkcije na vrhu su samostalne jedinice koje se obično koriste u laboratorijima i razvojnim područjima.Nude mnoge značajke, poput različitih vrsta valnih oblika, promjena frekvencija i prilagođavanja amplitude.Ovi su uređaji dizajnirani s jednostavnim kontrolama, uključujući gumbe, gumbe i zaslone, što ih čini izravnim za rad.Ovi su instrumenti pouzdani i točni, što ih čini prikladnim i za učenje i profesionalne situacije testiranja u kojima je točnost vrlo važna.

Instrumenti temeljeni na stalku

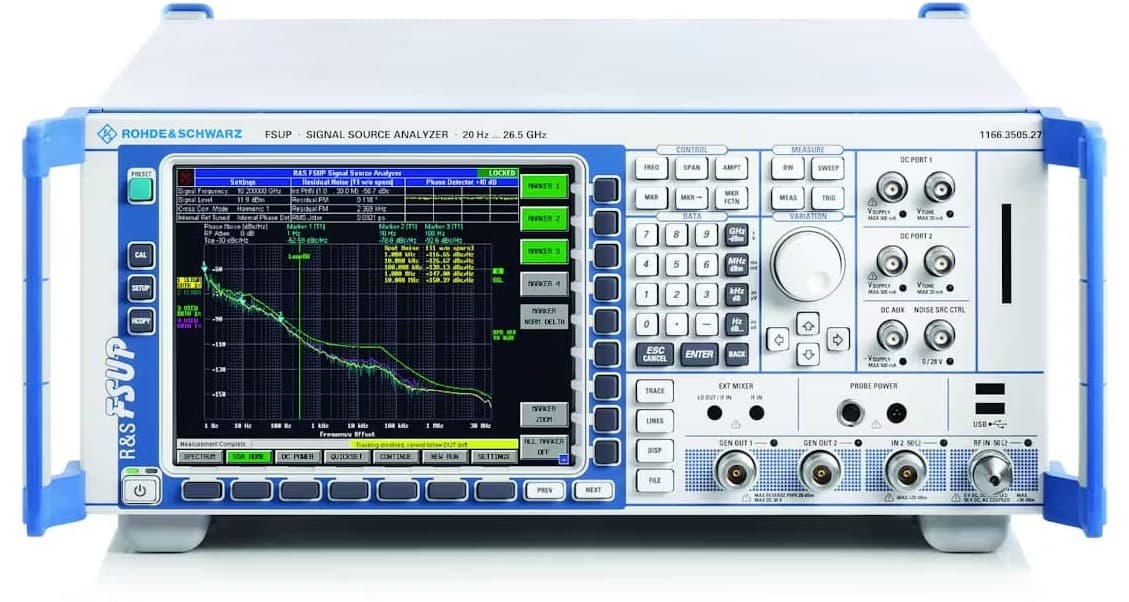

Slika 14: Generator funkcija na temelju stalka

Generatori funkcija temeljenih na stalku modularni su uređaji dizajnirani kao dio većih automatiziranih ispitnih sustava.Njihov modularni dizajn omogućuje im da se lako slažu i postave u stalak, što ih čini fleksibilnim za složene potrebe za testiranjem.Ovi se generatori obično koriste na mjestima gdje su ušteda prostora i sposobnost povećanja važne, poput velikih provjera industrijskog ispitivanja ili proizvodnje.Često nude mogućnosti daljinskog upravljanja, omogućujući im da nesmetano rade unutar automatiziranih sustava.

Generatori USB funkcija

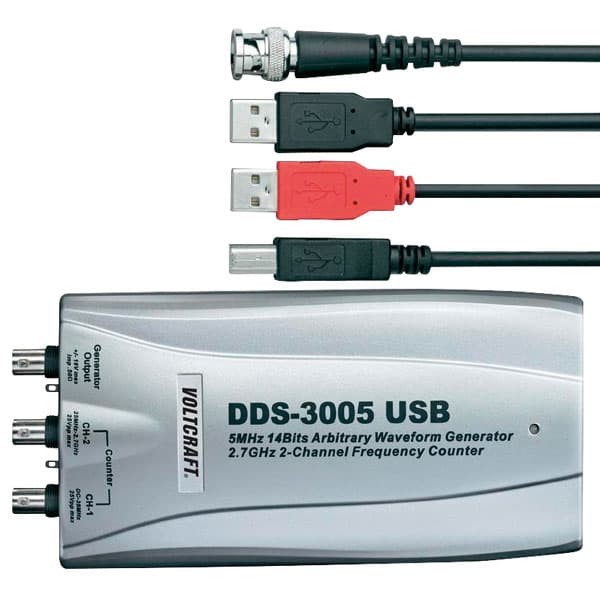

Slika 15: Generator USB funkcije

Generatori USB funkcija su mali, prijenosni uređaji koji se povezuju s računalom putem USB priključka.Upravlja ih softverom, omogućavajući korisnicima da izravno stvaraju i prilagođavaju valne oblike izravno sa svojih računala.Ovi su generatori idealni za testiranje na terenu ili drugim situacijama u kojima je prijenosni i jednostavan za upotrebu prioritet.Iako su mali, generatori USB funkcija mogu ponuditi mnoge funkcije, ali možda nisu tako precizne ili izdržljive kao veće, namjenske jedinice.

Računalno utemeljeni generatori funkcija

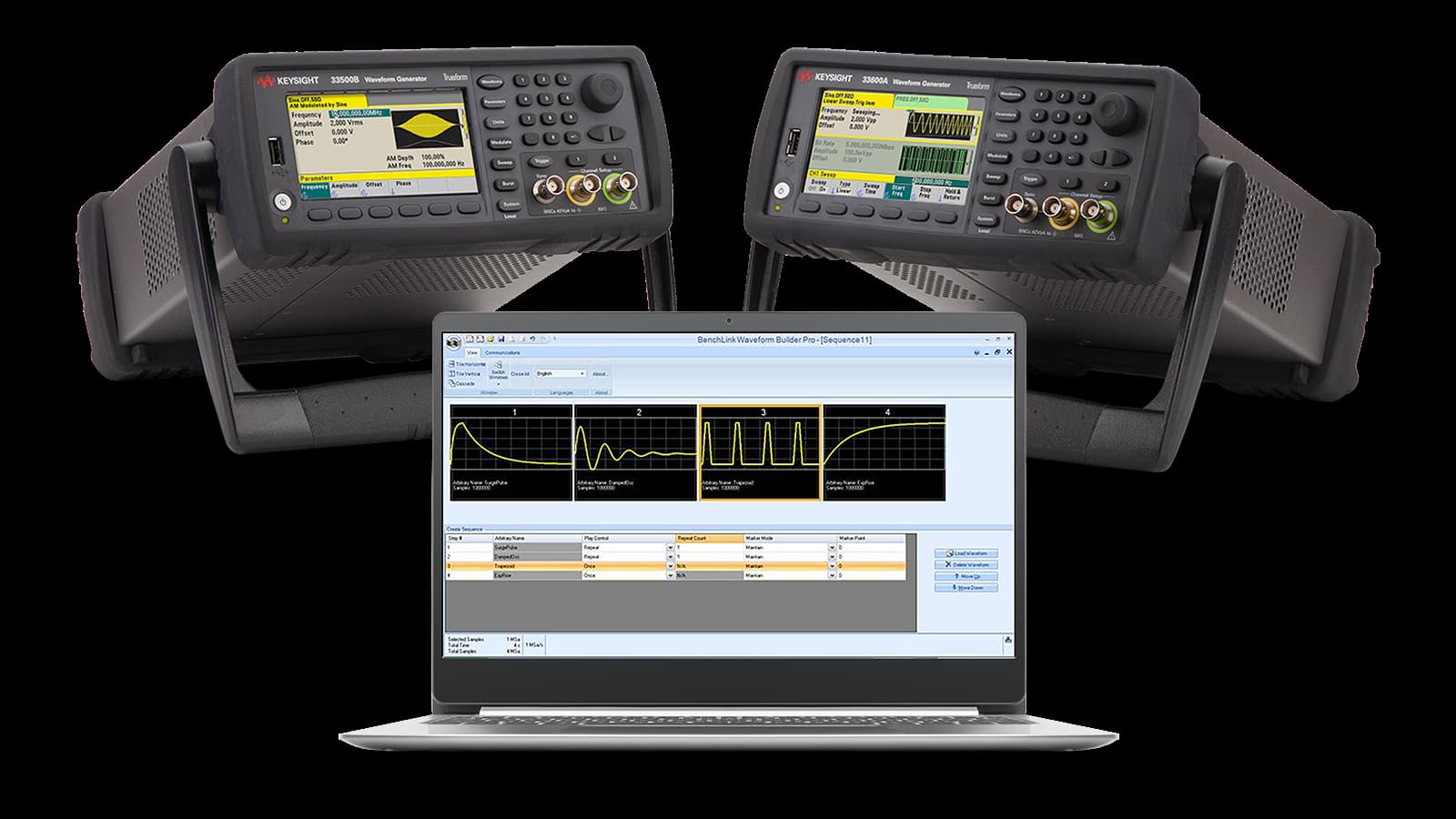

Slika 16: Računalni generatori funkcija

Računalni generatori funkcija koriste softver za stvaranje valnih oblika, koristeći audio izlaz računala za generiranje signala.Ovaj je format vrlo prilagođen proračunu jer koristi postojeći računalni hardver.Međutim, točnost i performanse računalnih generatora često ovise o audio hardveru računala, što može ograničiti njihovu upotrebu u situacijama koje trebaju visoku preciznost.Najprikladniji su za jednostavnu, niskofrekventnu proizvodnju signala gdje je glavni cilj držanja niskih troškova.

Integrirani generatori funkcija osciloskopa

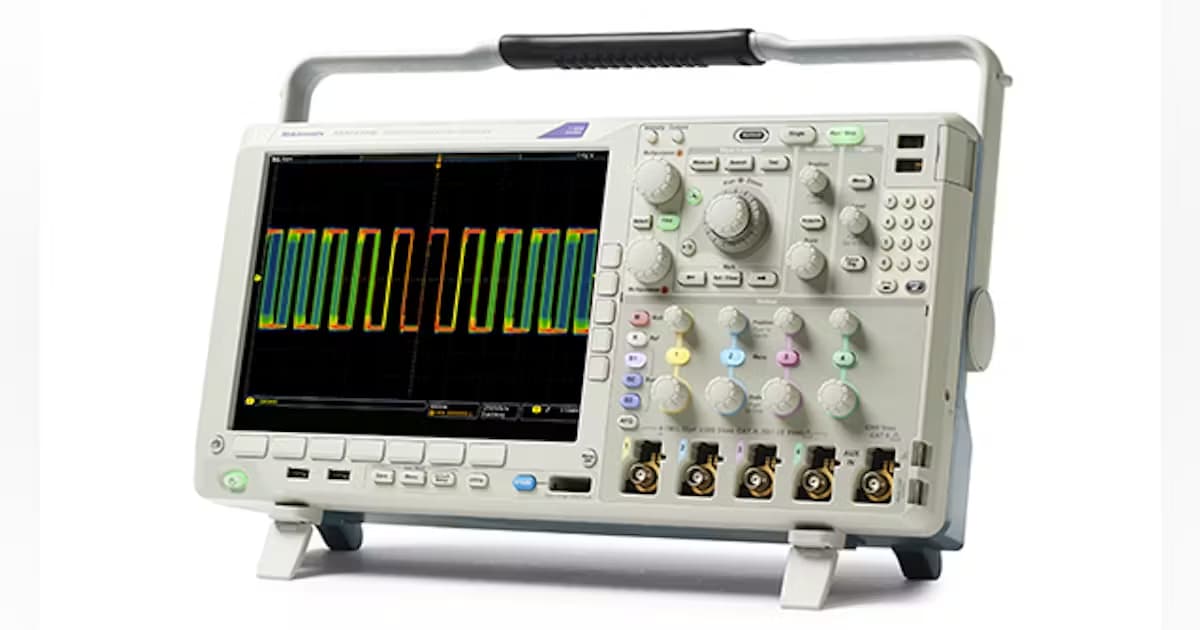

Slika 17: osciloskop s ugrađenim generatorom funkcija

Neki osciloskopi imaju ugrađeni generator funkcija, nudeći zgodan rješenje za stvaranje i analizu signala.Ova kombinacija omogućuje korisnicima da generiraju signal i odmah provjere bez potrebe za odvojenim uređajima.Iako je ovaj format prikladan i štedi prostor, on možda neće ponuditi tako širok raspon valnih oblika kao samostalni generatori funkcija.Ovi integrirani uređaji izvrsni su za učenje i opće testiranje gdje se cijene jednostavna upotreba i kompaktni dizajn.

Specifikacije generatora funkcija

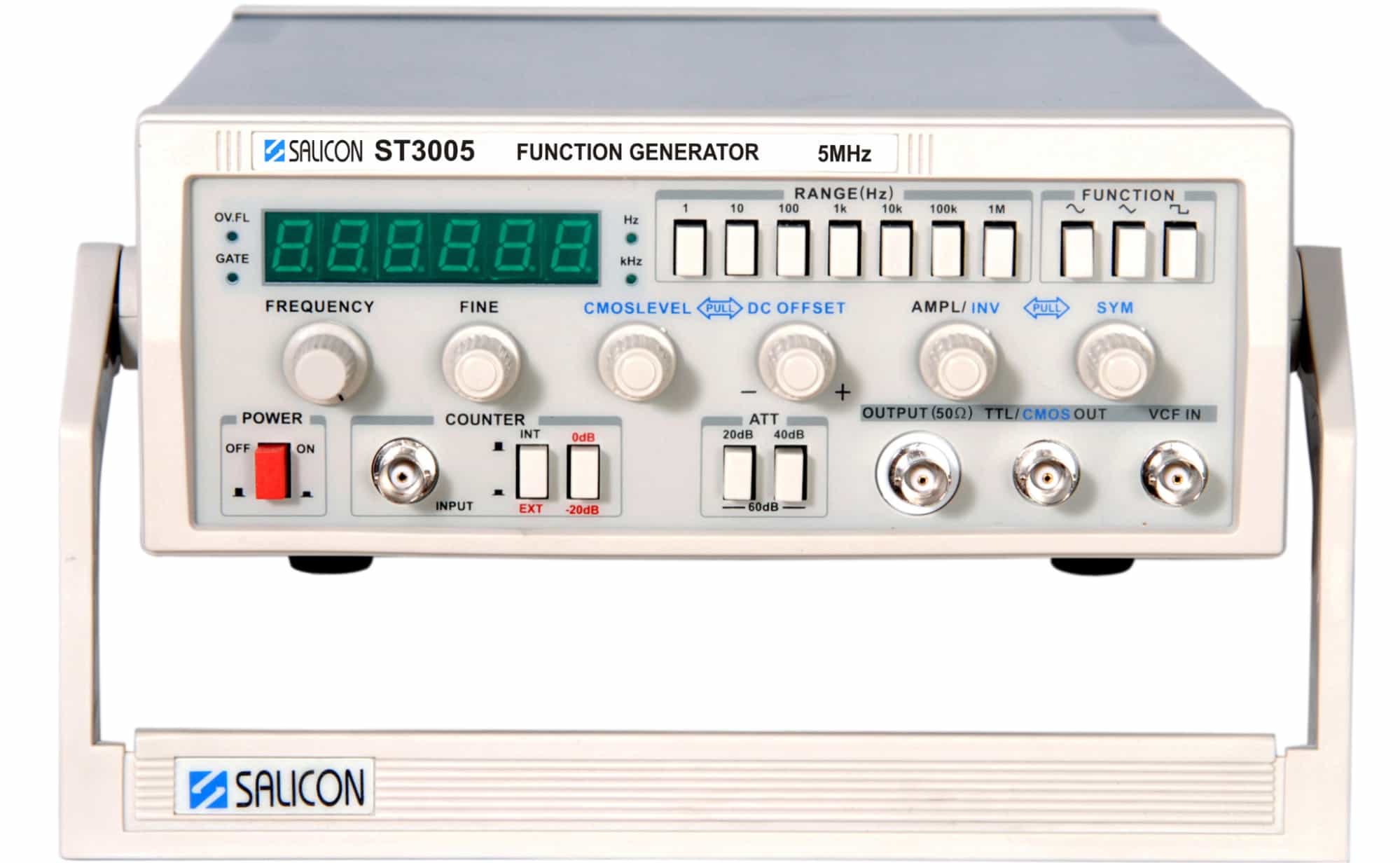

Slika 18: Generator funkcije

Generatori funkcije su uređaji koji se koriste za stvaranje različitih elektroničkih signala potrebnih za testiranje i razvoj elektronike.Dolaze s kontrolama koje vam omogućuju podešavanje signala kako bi odgovarali specifičnim zahtjevima vašeg projekta.

Kontrola frekvencije prilagođava koliko se često valni oblik s vremenom ponavlja.Ova postavka pomaže uskladiti signal s onim što testirate.Na primjer, možda će vam trebati veće frekvencije za brze digitalne krugove ili niže frekvencije prilikom testiranja audio opreme.

Odabir tipa valnog oblika omogućuje vam odabir oblika signala, poput sinusnih, kvadratnih ili trokutastih valova.Svaki je oblik prikladan za različite potrebe ispitivanja.Sine valovi imaju gladak, kontinuirani oblik, koji dobro funkcionira za testiranje audio ili radiofrekventnih krugova.Kvadratni valovi, sa svojim jasnim prijelazima uključene/isključivanja, dobri su za digitalnu elektroniku, gdje mogu oponašati binarne signale.Trokutasti valovi, koji se ravnomjerno povećavaju i padaju, često se koriste u zadacima modulacije i obrade signala.

Upravljanje istosmjernim pomakom omogućuje vam pomicanje valnog oblika gore ili dolje duž osi napona.To znači da možete prilagoditi signal tako da nije usredotočen na nula volti, već pomaknut za određenu količinu.Ovo je korisno kada trebate simulirati uvjete u stvarnom svijetu koji uključuju stalnu razinu napona, poput analognih krugova gdje je prisutan konstantni napon (DC pristranost).

Kontrola radnog ciklusa mijenja se koliko dugo valni oblik ostaje u svom "stanju" u usporedbi s "isključenim" stanjem u svakom ciklusu.Ova je postavka posebno korisna pri generiranju kvadratnih ili pulsnih valova.Na primjer, u zadacima modulacije pulsne modulacije (PWM), promjena radnog ciklusa prilagođava koliko dugo signal ostaje visok, što može kontrolirati snagu isporučenu na uređaj.To je posebno korisno u aplikacijama poput upravljanja motorom, gdje prilagođavanje radnog ciklusa može regulirati brzinu i silu motora.

Zaključak

Generatori funkcije su korisni alati u elektroniku, koji nude razne značajke koje odgovaraju različitim zadacima ispitivanja i razvoja.Od osnovnog sinusnog vala do složenijih prilagođenih valnih oblika, ovi uređaji pomažu inženjerima i tehničarima simuliraju uvjete u stvarnom svijetu, pazeći da krugovi rade pravilno u različitim situacijama.Razumijevanjem različitih vrsta generatora funkcija - bilo analognih, digitalnih ili onih koji stvaraju prilagođene valne oblike - i njihove specifične značajke, možete odabrati pravi alat za svoj posao, što dovodi do pouzdanijih i učinkovitijih dizajna.Kako tehnologija i dalje napreduje, uloga generatora funkcija u istraživanju, razvoju i kontroli kvalitete samo će rasti, što ih čini vrijednim alatom u alatu bilo kojeg stručnjaka za elektroniku.

Često postavljana pitanja [FAQ]

1. Koje su funkcije generatora?

Glavni posao generatora je promijeniti mehaničku energiju u električnu energiju.To čini vrtom zavojnice unutar magnetskog polja, što stvara električnu struju.Proizvedena električna energija može se koristiti za napajanje uređaja, strojeva ili pohranjivanja za kasniju upotrebu.Generatori se često koriste tamo gdje nema pristupa glavnom napajanju ili tijekom nestanka napajanja.

2. Kakvo je značenje funkcije generatora?

U programiranju, funkcija generatora je posebna vrsta funkcije koja vam omogućuje proizvodnju i vraćanje više vrijednosti jedna po jedna, a ne sve odjednom.Ovo je korisno kada trebate stvoriti niz vrijednosti ili stavki na način koji štedi moć memorije i obradu, posebno kada se bavite velikim količinama podataka.

3. Koja je funkcija jednostavnog generatora?

Funkcija jednostavnog generatora je stvaranje električne energije iz mehaničke energije.Djeluje pomicanjem žičane zavojnice unutar magnetskog polja, što stvara električnu struju.Jednostavni generatori često se koriste za proizvodnju energije malih razmjera.

4. Koja je funkcija svakog generatora?

Bez obzira na vrstu, svaki generator služi istu osnovnu funkciju: Pretvaranje mehaničke energije u električnu energiju.Ova pretvorba omogućuje generatorima da osiguraju napajanje električnim sustavima, uređajima i mrežama.

5. Kako koristiti generator funkcije korak po korak?

Da biste koristili generator funkcije, prvo povežite njegove izlazne terminale na ulaz kruga ili uređaja koji želite testirati.Zatim uključite generator funkcije.Zatim odaberite vrstu valnog oblika koju želite (poput sinusa, kvadrata ili trokuta) i postavite frekvenciju kako bi odgovaralo onome što vam treba.Podesite amplitudu za kontrolu razine napona signala i ako je potrebno, postavite odstupanje DC.Konačno, pokrenite generator da biste započeli slati valni oblik u svoj krug i promatrajte rezultate pomoću osciloskopa ili drugog alata za mjerenje.
