Keramički kondenzatori: vrste, struktura, kodovi, izvedba i primjena

Keramički kondenzatori su komponente koje koristite za pohranu i kontrolu električne energije u krugu.U ovom ćete članku saznati što su, kako su izgrađeni i različite vrste s kojima ćete obično raditi.Također ćete vidjeti kako čitati kodove kondenzatora, što utječe na njihovu izvedbu i kako se uspoređuju s drugim vrstama kondenzatora.Razumijevanjem ovih osnova, moći ćete odabrati pravi keramički kondenzator za svoje projekte i aplikacije.

Katalog

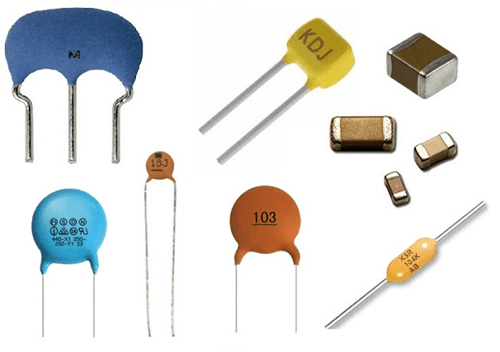

Slika 1. Keramički kondenzatori

Što su keramički kondenzatori?

A keramički kondenzator je kondenzator fiksne vrijednosti koji koristi keramički dielektrik za pohranu i oslobađanje električne energije.Stabilizira napon, filtrira signale, blokira istosmjernu struju i ujednačava snagu u širokom rasponu elektroničkih sklopova.Naširoko se koriste jer nude visoku pouzdanost, nisku cijenu, kompaktna SMD kućišta, niski ekvivalentni serijski otpor (ESR) i izvrsne visokofrekventne performanse.Keramički kondenzatori pojavljuju se u potrošačkoj elektronici, automobilskim sustavima, modulima za upravljanje napajanjem i komunikacijskim uređajima.

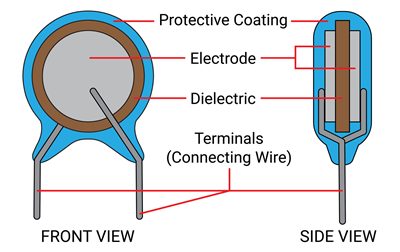

Slika 2. Struktura keramičkog kondenzatora

Vrste keramičkih kondenzatora

Postoje četiri glavne vrste keramičkih kondenzatora, od kojih je svaki napravljen za određenu svrhu.Odjeljci u nastavku objašnjavaju što svaka vrsta radi i gdje se koristi.

Višeslojni keramički kondenzator (MLCC)

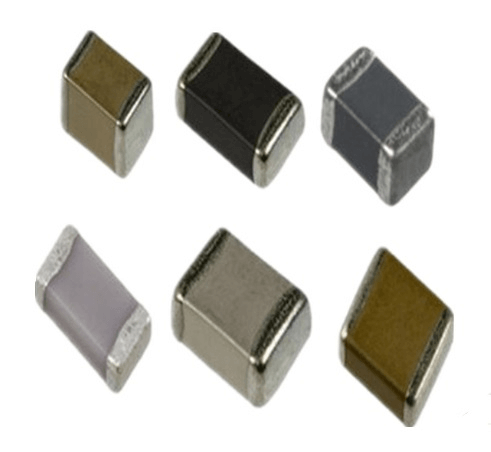

Slika 3. MLCC-ovi

Višeslojni keramički kondenzatori (MLCC) su kompaktne komponente za površinsku montažu izrađene od naslaganih keramičkih dielektričnih slojeva i metalnih elektroda.Ovaj dizajn omogućuje MLCC-ima da postignu visoku kapacitivnost u malom pakiranju, što ih čini naširoko korištenim u pametnim telefonima, računalima i automobilskoj elektronici.U usporedbi s drugim tipovima keramičkih kondenzatora, MLCC nude izvrsne frekvencijske performanse, niski ESR i veliku pouzdanost za krugove visoke gustoće.Njihova svestranost, niska cijena i širok raspon vrijednosti kapacitivnosti čine ih najčešćim keramičkim kondenzatorima koji se koriste u modernim elektroničkim uređajima.

Keramički disk kondenzator

Slika 4. Keramički disk kondenzatori

Kondenzatori s keramičkim diskom tradicionalne su radijalne komponente s ravnim, kružnim keramičkim tijelom koje se često koriste u jeftinim aplikacijama za filtriranje i premosnicu.Njihova jednostavna struktura diska čini ih lakima za prepoznavanje i prikladnima za dizajn sklopova s ​​rupama.Za razliku od MLCC-ova, koji su optimizirani za kompaktne SMD rasporede, kondenzatori s keramičkim diskom podnose više napone i pružaju stabilne performanse u krugovima opće namjene.I dalje su popularan izbor za napajanje, potrošačku elektroniku i osnovne aplikacije mjerenja vremena zbog svoje izdržljivosti i pristupačne cijene.

Prolazni keramički kondenzator (FCC)

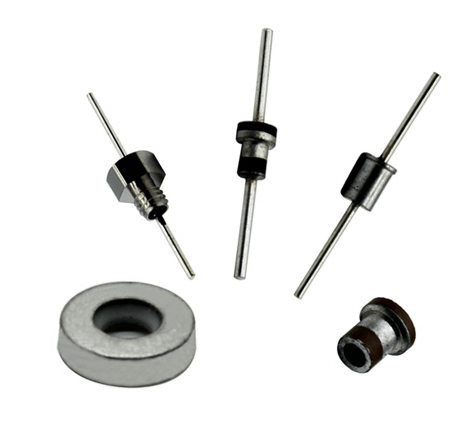

Slika 5. Prolazni keramički kondenzatori

Prolazni keramički kondenzatori (FCC) specijalizirane su komponente dizajnirane za filtriranje visokofrekventnog šuma dok signali prolaze kroz uzemljenu barijeru.Njihova jedinstvena struktura prolaza osigurava superiorno potiskivanje EMI/RFI u usporedbi sa standardnim keramičkim kondenzatorima.FCC se obično koriste u komunikacijskoj opremi, RF krugovima, zaštitnim pločama i osjetljivim elektroničkim sustavima koji zahtijevaju jako filtriranje šuma.Za razliku od MLCC-a i kondenzatora s keramičkim diskom, FCC-i su projektirani posebno za izolaciju buke, a ne za opću kapacitivnost kruga.

Keramički kondenzator snage (CPC)

Slika 6. Keramički kondenzator snage

Keramički kondenzatori snage (CPC), također poznati kao kondenzatori kvake, visokonaponski su keramički kondenzatori napravljeni za RF napajanje, impulsne krugove i industrijske primjene.Njihov debeli keramički dielektrik i robusno metalno kućište omogućuju im da izdrže iznimno visoke napone i visoke struje.U usporedbi s MLCC-ovima i vrstama keramičkih diskova, CPC-ovi nude daleko veću snagu, ali dolaze u puno većim fizičkim veličinama.Ovi se kondenzatori obično koriste u radio odašiljačima, baterijama kondenzatora, visokonaponskim izvorima napajanja i drugim aplikacijama koje zahtijevaju maksimalnu energetsku stabilnost i trajnost.

Kodovi keramičkih kondenzatora i pretvorba vrijednosti

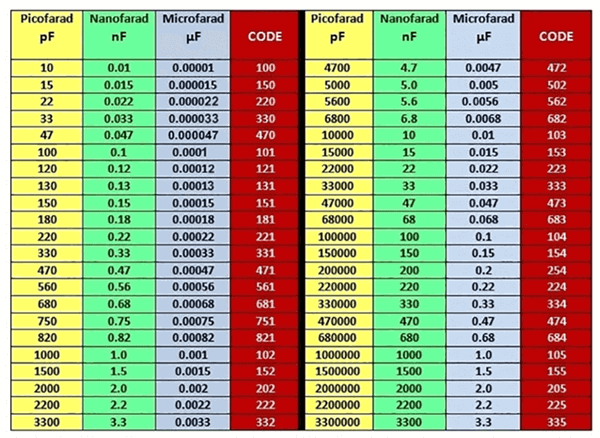

Slika 7. Vrijednost keramičkog kondenzatora i dijagram pretvorbe koda

Gornja slika prikazuje dijagram pretvorbe za vrijednosti keramičkih kondenzatora, navodeći kapacitet u pikofaradima (pF), nanofaradima (nF) i mikrofaradima (µF) zajedno s odgovarajućim 3-znamenkastim kodovima kondenzatora.

Faktori izvedbe keramičkih kondenzatora

Nekoliko radnih uvjeta može utjecati na stvarni kapacitet, stabilnost i dugoročnu pouzdanost keramičkih kondenzatora.Razumijevanje ovih čimbenika pomaže u osiguravanju pravilnog odabira komponenti i boljih performansi kruga.

Temperatura

Promjene temperature imaju snažan utjecaj na dielektrike klase II kao što su X5R i X7R, uzrokujući primjetnu varijaciju kapacitivnosti u njihovom radnom rasponu.Nasuprot tome, dielektrici klase I kao što je NP0/C0G ostaju iznimno stabilni i zadržavaju svoj kapacitet čak i pod velikim temperaturnim promjenama.

DC bias efekt

Kada keramički kondenzator radi blizu svog nazivnog napona, njegov kapacitet se može smanjiti.Ovaj učinak je najčešći u visoko-K dielektricima kao što su X5R i X7R, gdje primjena većeg istosmjernog napona može smanjiti iskoristivi kapacitet.

Učestalost

Na višim frekvencijama dielektrični gubici se povećavaju, uzrokujući pad efektivnog kapaciteta.Zbog toga je ponašanje frekvencije važno razmatranje za RF sklopove, digitalne sustave velike brzine i prekidačke izvore napajanja.

Starenje

Keramički kondenzatori klase II prirodno gube kapacitet tijekom vremena u predvidljivom, logaritamskom uzorku, obično 1–7% po desetljeću sati.Kondenzatori klase I ne pokazuju ovaj učinak starenja.

Mehanički stres

Višeslojni keramički kondenzatori (MLCC) osjetljivi su na pucanje savijanjem uzrokovano savijanjem PCB-a, vibracijama ili nepravilnom montažom.Ove pukotine mogu dovesti do gubitka performansi ili potpunog kvara.

Vlažnost i okolišni uvjeti

Visoka vlažnost ili izloženost teškim uvjetima može smanjiti izolacijski otpor i povećati struju curenja, smanjujući ukupnu pouzdanost.Odgovarajuće premazivanje ili kapsuliranje pomaže ublažiti te rizike.

Keramika vs. elektrolitika vs. tantal

Keramički, elektrolitički i tantalski kondenzatori ponašaju se različito u krugovima.Tablica u nastavku uspoređuje njihove ključne razlike.

Aspekt	Keramika Kondenzator	elektrolitički Kondenzator	Tantalski kondenzator
Dielektrik Materijal	Keramika slojeva	Aluminij oksid + elektrolit	Tantal pentoksid + elektrolit
Polaritet	Nepolarni	Polarizirano	Polarizirano
Kapacitivnost Raspon	Vrlo mali do srednji (1 pF–100 µF)	visoko (1 µF–10 000 µF)	srednje (0,1 µF–1000 µF)
Napon Ocjena	Široko raspon (6,3 V–3 kV)	srednje (6,3 V–450 V)	Niže do srednje (2,5 V–50 V)
ESR (Ekvivalentni serijski otpor)	Vrlo nizak ESR	visoko ESR	Niska do srednjeg ESR-a
ESL (Ekvivalentni serijski induktivitet)	Vrlo nizak ESL	srednje ESL	Niska ESL
Učestalost Izvedba	Izvrsno za visoke frekvencije	Jadno za visoke frekvencije	dobro za srednju frekvenciju
Stabilnost	Klasa I: vrlo stabilan;Klasa II: umjerena	Ne stabilan preko temperature	Stabilan u usporedbi s elektrolitičkim
DC Efekt pristranosti	Primjetno na X5R/X7R	Minimalno	Minimalno
Starenje Ponašanje	Klasa II vremenom gubi kapacitet	Degradira postupno s korištenjem	Vrlo stabilno starenje
Propuštanje Trenutni	Vrlo nizak	visoko	Niska
Mreškanje Trenutačno rukovanje	dobro	Vrlo dobro za velike valove	Umjereno
Fizički Veličina	Vrlo mala MLCC pakiranja	Veći veličine	mala i kompaktan
Neuspjeh Način rada	Pukotine zbog naprezanja savijanja	isušivanje, povećati ESR	Može podbaciti ako je prenapregnut

Prednosti i nedostaci keramičkih kondenzatora

Prednosti

• Vrlo nizak ESR i ESL

• Izvrsne visokofrekventne karakteristike

• Širok raspon napona (6,3 V–3 kV)

• Kompaktne MLCC veličine za SMD upotrebu

• Pristupačne i široko dostupne

• Dug vijek trajanja uz visoku pouzdanost

Nedostaci

• Kapacitivnost se smanjuje pod istosmjernom prednaponom

• Starenje u dielektricima klase II

• Mehaničko pucanje uslijed naprezanja ili savijanja

• Ograničeni kapacitet u usporedbi s elektrolitičkim

Primjena za keramičke kondenzatore

Keramički kondenzatori koriste se u gotovo svim modernim elektroničkim uređajima zbog svoje svestranosti i performansi.

Odvajanje i premosnica

Keramički kondenzatori obično se postavljaju u blizini IC-ova kako bi se smanjio električni šum.Pomažu u održavanju ravnomjernog napona filtriranjem naglih fluktuacija na električnim vodovima.To osigurava stabilan rad digitalnih i analognih komponenti.

Filtriranje napajanja

Ovi kondenzatori osiguravaju visokofrekventno filtriranje u prekidačkim izvorima napajanja i regulatorima.Oni uklanjaju neželjeno valovitost i električni šum iz izlaznog napona.To rezultira čišćom i stabilnijom isporukom energije osjetljivim krugovima.

RF i komunikacijski krugovi

Keramički kondenzatori koriste se u RF krugovima za ugađanje i precizno filtriranje.Podržavaju usklađivanje impedancije kako bi se osigurao maksimalni prijenos signala između komponenti.Njihovi niski gubici čine ih prikladnima za visokofrekventne komunikacijske sustave.

Vremenski i oscilatorski krugovi

Keramički kondenzatori klase I nude izvrsnu stabilnost za funkcije povezane s vremenskim podešavanjem.Održavaju konzistentan kapacitet tijekom temperature i vremena.To ih čini idealnim za oscilatore, satove i strujne krugove za kontrolu frekvencije.

Automobilska elektronika

MLCC se široko koriste u automobilskim sustavima jer mogu tolerirati visoke temperature i oštra okruženja.Podnose vibracije, udarce i mehanička opterećenja koja se mogu naći u vozilima.Ove kvalitete ih čine pouzdanima za ECU, senzore i upravljačke module.

Industrijska oprema

Keramički kondenzatori se koriste u motornim pogonima, sustavima automatizacije i industrijskim kontrolama.Podržavaju stabilne performanse u okruženjima s električnim šumom i temperaturnim varijacijama.Njihova izdržljivost čini ih prikladnima za dugotrajni industrijski rad.

Zaključak

Keramički kondenzatori pomažu stabilizirati napon, filtriraju signale i dobro rade na visokim frekvencijama u mnogim elektroničkim sustavima.Njihov dizajn i materijal omogućuju im upotrebu u svemu, od malih gadgeta do automobilske i industrijske opreme.Čimbenici kao što su temperatura, DC prednapon, frekvencija, starenje i okoliš utječu na to koliko dobro rade.Sa svojom malom veličinom, niskom cijenom i visokom pouzdanošću, keramički kondenzatori ostaju jedna od najčešće korištenih komponenti u elektronici.
