Kako čitati kod boje otpornika?

Ovaj članak istražuje pažljiv postupak čitanja kodova otpornika, vještinu koja povećava točnost dizajna kruga, olakšava popravke i održavanje te osigurava visokokvalitetne standarde.Kodiranje u boji otpornika, sustav koji koristi opsege boja za prikaz vrijednosti otpornika, vrijedan je alat za elektroničke profesionalce i hobiste.Otkrivanjem ovih boja, koje stoje za brojeve, multiplikatora, tolerancije i temperaturnih promjena, ljudi mogu osigurati da elektronički uređaji rade pravilno, od jednostavnih uređaja do složenih strojeva.

Katalog

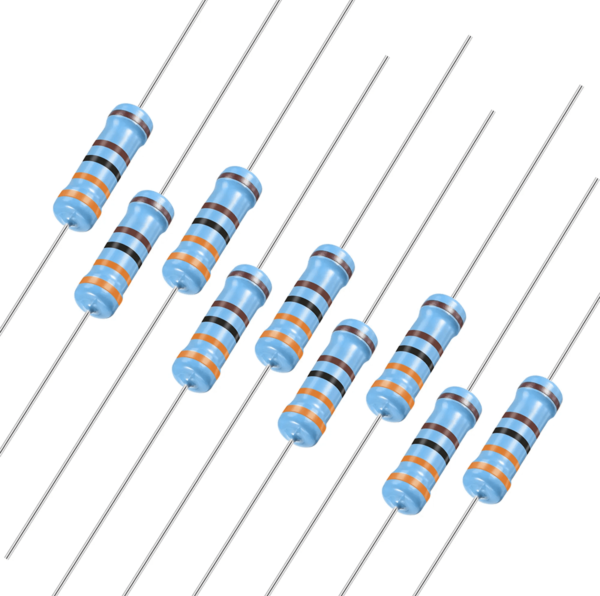

Slika 1: Otpornici

Važnost čitanja kodova otpornika

Korištenje pogrešnih otpornika može učiniti da krug djeluje loše ili čak uzrokuje štetu.Znajući kako pročitati ove kodove osigurava da se koriste ispravni otpornici, održavajući funkcionalan i siguran krug.

Za studente i početnike, učenje čitanja kodova otpornika osnovna je vještina.Poučava osnove izgradnje kruga i kako različite vrijednosti komponenata utječu na ponašanje kruga, što daje snažan temelj u elektronici.

Identificiranje opsega boja

Slika 2: Otporni trake u boji

Otpornici obično imaju četiri ili pet obojenih traka.Evo što znače različite trake boja na otporniku.

Prva dva benda: Ovi bendovi prikazuju glavni broj vrijednosti otpornika.Svaka boja označava broj od 0 do 9.

Treći bend: Ovaj bend govori vam koliko nula dodajte glavnim brojevima.

Četvrti bend: Ovaj bend pokazuje koliko stvarni otpor može varirati od navedene vrijednosti.

Peti bend (ako je prisutan): Ovaj pojas može značiti dvije stvari, rafiniranu toleranciju i koeficijent temperature.

Vrijednosti obojenih pojasa

Glavni brojevi (značajne znamenke)

Prva dva ili tri opsega glavni su broj vrijednosti otpornika.Svaka boja stoji za broj:

Boja	Vrijednost
Crni	0
Smeđi	1
Crveni	2
Naranča	3
Žuta boja	4
Zelena	5
Plavi	6
Ljubičasta	7
Siva	8
Bijela	9

Tablica 1: Boje i vrijednosti otpornika

Multiplikator

Boja	Vrijednost
Crni	× 1
Smeđi	× 10
Crveni	× 100
Naranča	× 1.000
Žuta boja	× 10.000
Zelena	× 100.000
Plavi	× 1.000.000
Zlato	× 0,1
Srebro	× 0,01

Tablica 2: Boje otpornika i multiplikator vrijednosti

Tolerancija

Boja	Vrijednost
Smeđi	± 1%
Crveni	± 2%
Zelena	± 0,5%
Plavi	± 0,25%
Ljubičasta	± 0,1%
Siva	± 0,05%
Zlato	± 5%
Srebro	± 10%
Bez benda	± 20%

Tablica 3: Boje otpornika i vrijednosti tolerancije

Brza referentna tablica

Boja	Cifra	Multiplikator	Tolerancija
Crni	0	1	N/a
Smeđi	1	10	± 1%
Crveni	2	100	± 2%
Naranča	3	1.000	N/a
Žuta boja	4	10.000	N/a
Zelena	5	100.000	± 0,5%
Plavi	6	1.000.000	± 0,25%
Ljubičasta	7	N/a	± 0,1%
Siva	8	N/a	± 0,05%
Bijela	9	N/a	N/a
Zlato	N/a	0,1	± 5%
Srebro	N/a	0,01	± 10%

Tablica 4: Vrijednosti obojenih pojasa

Grafikon koda u boji otpornika

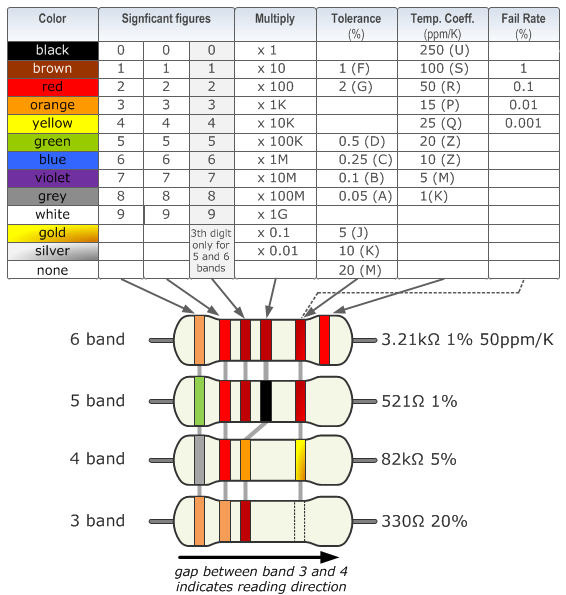

Slika 3: Grafikon koda u boji otpornika

6-opseg koda boje otpornika

6-opseg koda boje otpornika precizniji je od jednostavnijih sustava od 3 pojasa i 4 opsega.Koristi prva tri pojasa za značajne znamenke i preostale pojaseve za multiplikator, toleranciju i temperaturni koeficijent.Evo jednostavnog vodiča za čitanje ovih kodova i izračunavanje otpora:

Pogledajte boje prve tri opsega i koristite karte koda otpornika kako biste pronašli njihove numeričke vrijednosti;

Provjerite boju četvrtog pojasa da biste pronašli multiplikator, što vam govori koliko nula dodajte znamenkama;

Otpor možete izračunati pomoću ove formule:

Otpor (ω) = (1. znamenka × 100 + 2. znamenka × 10 + 3. znamenka) × multiplikator

Peti bend (tolerancija): prikazuje točnost vrijednosti otpornika, što ukazuje na to koliko može varirati od navedene vrijednosti;

Šesti pojas (temperaturni koeficijent): pokazuje koliko se otpor mijenja s temperaturom.

Primjer

Koristimo 6-opseg otpornika sa sljedećim redoslijedom boja: zelena, plava, crna, narančasta, ljubičasta, crvena.

Slika 4: otpornik sa 6 pojasa

Boja	1sv Bend	2ND Bend	3rd Bend	4th Multiplikator pojasa	5th Tolerancija benda	6th Band Temp.Koeficijent.
Crni	0	0	0	× 1	-	-
Smeđi	1	1	1	× 10	± 1%	100ppm/k
Crveni	2	2	2	× 100	± 2%	50ppm/k
Naranča	3	3	3	× 1.000	-	15ppm/k
Žuta boja	4	4	4	× 10.000	-	25ppm/k
Zelena	5	5	5	× 100.000	± 0,5%	-
Plavi	6	6	6	× 1.000.000	± 0,25%	10ppm/k
Ljubičasta	7	7	7	× 10.000.000	± 0,10%	5ppm/k
Siva	8	8	8	× 100.000.000	± 0,05%	-
Bijela	9	9	9	× 1G	-	-
Zlato				× 0,1	± 5%	-
Srebro				× 0,01	± 10%	-

Svaka boja na otporniku odgovara određenom broju.Za naš primjer, razmotrimo sljedeće pojaseve u boji:

Zelena: 5

Plava: 6

Crno: 0

Naranča (multiplikator): x1.000

Violet (tolerancija): ± 0,1%

Crveni (temperaturni koeficijent): 50 ppm/° C

Prve tri boje predstavljaju značajne znamenke.Kombinirajte ove znamenke da biste formirali broj:

Zelena (5)

Plava (6)

Crna (0)

Kombinirajući ih, dobivamo broj 560.

Zatim primijenite multiplikator iz četvrtog pojasa boja.U ovom slučaju, Orange označava množitelj od 1.000.Pomnožite kombinirane značajne znamenke (560) s ovim multiplikacijom:

560 × 1.000 = 560.000

Dakle, vrijednost otpora je 560 000 ohma ili 560 kΩ.

Tolerancija ukazuje na to koliko stvarni otpor može varirati od nominalne vrijednosti.Peti pojas boja, Violet, označava toleranciju od ± 0,1%.To znači da stvarni otpor otpornika može varirati za ± 0,1% u odnosu na 560 000 ohma.

560.000 × 0,001 = 560

560.000 ± 560

Dakle, otpor se može kretati od 559.440 Ω do 560.560 Ω.

Šesti pojas boja, crvena, predstavlja koeficijent temperature, koji je 50 ppm/° C.To znači da se otpor mijenja za 50 dijelova na milijun po stupnju Celzijusa.

Evo potpune specifikacije za naš otpornik:

• Otpor: 560.000 Ω (ili 560 kΩ)

• Tolerancija: ± 0,1%

• Temperaturni koeficijent: 50 ppm/° C

5-opseg koda boje otpornika

Možete lako dekodirati bilo koji 5-opseg otpornika i točno odrediti njegovu vrijednost otpora slijedeći ove korake:

Započnite gledajući prve tri trake u boji na otporniku.Ovi pojas predstavljaju značajne znamenke vrijednosti otpora.Upotrijebite grafikon koda otpornika kako bi se svaka boja uskladila s odgovarajućim brojem;

Pronađite boju četvrtog benda.Ovaj pojas ukazuje na množitelj, koji vam govori koliko nula dodati broju koji su formirali prva tri opsega.Drugim riječima, to pokazuje snagu deset koji trebate umnožiti;

Zatim upotrijebite ovu formulu da biste pronašli ukupni otpor:

Otpor (ω) = (1. znamenkast vrijednost × 100 + 2. znamenkast vrijednost × 10 + treća vrijednost) × multiplikator

To kombinira vrijednosti iz prva tri opsega i umnožava ih s vrijednošću četvrtog pojasa kako bi dobili otpor u ohmama (ω);

Na kraju pogledajte boju petog benda.Ovaj pojas ukazuje na toleranciju ili koliko je točna vrijednost otpora otpornika.To vam govori o postotku do kojeg stvarni otpor može varirati od izračunate vrijednosti.

Primjer

Koristimo 5-opseg otpornika sa sljedećim redoslijedom boja: žuta, bijela, bijela, crna i smeđa.

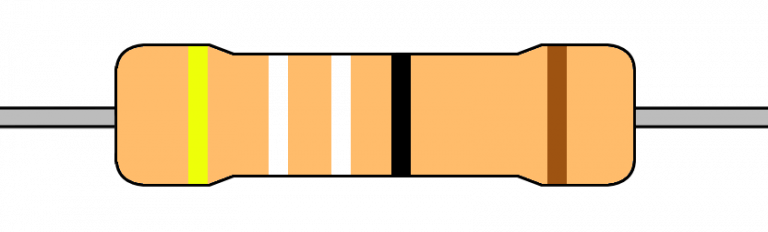

Slika 5: Otpor 5-opsega

Boja	1sv Bend	2ND Bend	3rd Bend	4th Multiplikator pojasa	5th Tolerancija benda
Crni	0	0	0	× 1
Smeđi	1	1	1	× 10	± 1%
Crveni	2	2	2	× 100	± 2%
Naranča	3	3	3	× 1.000
Žuta boja	4	4	4	× 10.000
Zelena	5	5	5	× 100.000	± 0,5%
Plavi	6	6	6	× 1.000.000	± 0,25%
Ljubičasta	7	7	7	× 10.000.000	± 0,10%
Siva	8	8	8	× 100.000.000	± 0,05%
Bijela	9	9	9	× 1G
Zlato				× 0,1	± 5%
Srebro				× 0,01	± 10%

Tablica 6: 5-opseg koda boje otpornika

Prvo identificirajte vrijednosti koda boja za svaki pojas.

Prvi bend (žuta): 4

Drugi bend (bijelo): 9

Treći bend (bijelo): 9

Četvrti pojas (crno): multiplikator od 1 (budući da crni odgovara multiplikaciji od 100)

Peti bend (smeđa): tolerancija od 1%.

Zatim uzmite znamenke iz prve tri pojasa i kombinirajte ih kako biste formirali broj.U ovom slučaju:

Žuta: 4

Bijelo: 9

Bijelo: 9

To nam daje broj 499.

Sada pomnožite ovaj broj s vrijednošću naznačenom s četvrtim pojasom.Ovdje je četvrti pojas crn, što znači multiplikator od 1. Dakle, proračun je:

Otpor = 499 × 1 = 499Ω

Peti bend daje nam toleranciju, što je u ovom slučaju 1% (smeđa).Da biste pronašli ovaj raspon, izračunajte 1% od 499 Ω:

1% od 499Ω = 1/100 × 499 = 4,99Ω

Sada odredite mogući raspon dodavanjem i oduzimanjem ove vrijednosti od izvornog otpora:

Minimalni otpor: 499 Ω - 4,99 Ω = 494,01 Ω

Maksimalni otpor: 499 Ω + 4,99 Ω = 503,99 Ω

Dakle, otpornik može imati vrijednost između 494,01 Ω i 503,99 Ω.

Kod boje otpornika pojasa

Otkrivanje ukupnog otpora otpornika od 4 opsega je jednostavno ako slijedite ove jednostavne korake.

Započnite gledajući prve dvije obojene trake na otporniku.Svaka boja označava broj, koji možete pronaći na tablici koda u boji otpornika;

Nakon što imate ove brojeve, provjerite treći pojas da biste pronašli multiplikator.To vam govori koliko nula dodati prve dvije znamenke;

Koristite ovu formulu:

Otpor (ω) = (1. znamenkast vrijednost x 10 + 2. znamenka

Konačno, boja četvrtog pojasa prikazuje razinu tolerancije, što vam govori koliko stvarni otpor može varirati od navedene vrijednosti.Ova metoda pomaže vam da točno izračunate ukupni otpor otpornika.

Primjer

Koristimo otpornik od 4 pojasa sa sljedećim redoslijedom boja: žuta, ljubičasta, smeđa i srebro

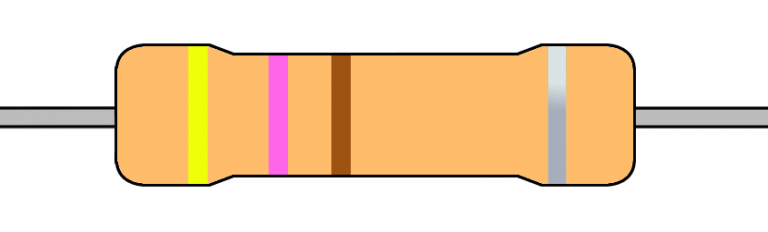

Slika 6: otpornik s 4 pojasa

Boja	1sv Bend	2ND Bend	3rd Multiplikator pojasa	4th Tolerancija benda
Crni	0	0	× 1
Smeđi	1	1	× 10	± 1%
Crveni	2	2	× 100	± 2%
Naranča	3	3	× 1.000
Žuta boja	4	4	× 10.000
Zelena	5	5	× 100.000	± 0,5%
Plavi	6	6	× 1.000.000	± 0,25%
Ljubičasta	7	7	× 10.000.000	± 0,10%
Siva	8	8	× 100.000.000	± 0,05%
Bijela	9	9	× 1G
Zlato	-	-	× 0,1	± 5%
Srebro	-	-	× 0,01	± 10%

Tablica 7: 4-opseg koda boje otpornika

Prva dva pojasa u boji na otporniku ukazuju na njegovu osnovnu vrijednost.

Prvi bend je žuta, što je jednako 4. Drugi bend je ljubičasta, što je jednako 7.

Kad sastavljamo ova dva broja, dobivamo 47. Dakle, naša osnovna vrijednost je 47.

Sada prelazimo na treći pojas, multiplikator, koji nam govori što pomnožiti našu osnovnu vrijednost.U našem slučaju:

Brown predstavlja množitelj od 10.

Sada množimo svoju osnovnu vrijednost od 47 sa 10:

47 × 10 = 470

Dakle, vrijednost otpora našeg otpornika je 470 ohma.

Konačno, imamo četvrti bend, koji nam govori o toleranciji - koliko stvarni otpor može varirati od navedene vrijednosti.

Četvrti bend je srebro, što predstavlja toleranciju od 10%.

To znači da stvarni otpor može varirati za ± 10% od nominalne vrijednosti.Da bismo pronašli raspon tolerancije, izračunavamo 10% od 470 ohma:

470 × 0,10 = 47

Dakle, stvarni otpor mogao bi biti nizak kao:

470 - 47 = 423 ohma

Ili visoko kao:

470 + 47 = 517 ohma

Dekodirali smo vrijednost i toleranciju našeg otpornika:

• Osnovna vrijednost: 47

• Multiplikator: 10

• Otpor: 470 ohma

• Tolerancija: ± 10% (423 do 517 ohma)

Čitanje pogrešaka i savjeta kako bi ih izbjegli

Pogrešna identifikacija boja

Loša rasvjeta ili suptilne varijacije boja mogu uzrokovati pogrešno čitanje pojasa u boji otpornika.Osigurajte da vaše radno područje ima visokokvalitetnu LED rasvjetu ili žarulje za dnevnu svjetlost kako bi se poboljšala vidljivost boja.Upotrijebite povećalo za male ili usko raspoređene trake da biste jasnije i preciznije vidjeli boje.

Netočan redoslijed čitanja

Određivanje ispravnog kraja za početak čitanja otpornika može biti zbunjujuće.Započnite od kraja otpornika najbližeg rubu ili bočne strane nasuprot pojasu tolerancije (obično zlato ili srebro).Ako nema pojasa tolerancije, započnite tamo gdje su bendovi gušće nabijeni.Ovaj pristup sprječava čitanje slijeda obrnuto, što može drastično promijeniti vrijednost otpora.

Zbrka između sličnih boja

Slične boje poput crvene, narančaste i smeđe ili zelene i plave boje mogu se lako zbuniti, posebno kod lošeg osvjetljenja.Redovito prakticirajte slijed koda boje otpornika ili držite grafikon koda u boji pri ruci kao referencu.Digitalni alati, poput mobilnih aplikacija dizajniranih za čitanje otpornika, mogu pružiti mehanizam za dvostruku provjeru kako bi se osigurala točnost i nadoknadila uobičajene pogrešne identifikacije u boji.

Utjecaj sljepoće boje

Pojedinci s nedostatkom vida u boji bore se za precizno čitanje otpornika kodiranih u boji.Upotrijebite aplikacije dizajnirane da pomognu onima koji imaju sljepoću boje podešavanjem izlaza u boji za bolju diferencijaciju.Alternativno, koristite elektroničke alate poput multimetra za izravno mjerenje vrijednosti otpornika, zaobilazeći potrebu za identifikacijom boja i osiguravajući točnost bez obzira na oštećenja vida.

Zaključak

Učenje sustava koda boje otpornika više je nego samo shvatiti što znače obojene trake.Radi se o osiguravanju da elektronički sustavi rade dobro i pouzdano u mnogim različitim namjenama.Detaljno objašnjenje pomaže ljudima da znaju kako točno pronaći vrijednosti otpornika u različitim postavkama, poput sustava s tri pojasa, četveropojasni ili šest opsega.Također naglašava važnost opreza u elektroničkom dizajnu i popravku.Kako se tehnologija poboljšava i raste potreba za točnošću, biti u mogućnosti brzo i ispravno čitati ove kodove postaje važnije.Savjeti za izbjegavanje uobičajenih pogrešaka, poput pogrešnog čitanja boja ili rješavanja sljepoće boje pomoću digitalnih alata i bolje osvjetljenja, pokazuju temeljit način rješavanja izazova u stvarnom životu u radu elektronike.Ukratko, sustav koda otpornika pokazuje da ispravljanje osnova dovodi do izvrsnog posla čak i u složenim zadacima, osiguravajući da uređaji ne samo da ispunjavaju, već premašuju standarde performansi i pouzdanosti.

Često postavljana pitanja [FAQ]

1. Kako se sjetiti koda boje otpornika?

Da biste se učinkovito sjećali koda boja otpornika, možete koristiti mnemoničnu frazu "BB Roy iz Velike Britanije imao je vrlo dobru ženu."Svako slovo označava boju koja odgovara znamenci od 0 do 9:

Crno = 0

Smeđa = 1

Crvena = 2

Naranča = 3

Žuta = 4

Zelena = 5

Plava = 6

Violet = 7

Siva = 8

Bijela = 9

Ova mnemonika pomaže vam da se prisjetite redoslijeda boja i pripadajućih numeričkih vrijednosti, pomažući u brzoj identifikaciji otpornika.

2. Kako riješiti boju otpornika?

Da biste odredili vrijednost otpora iz pojasa u boji otpornika, slijedite ove korake:

Identificirajte boju svakog pojasa (četiri pojasa na uobičajenim otpornicima).

Upotrijebite prve dvije boje da biste pronašli njihove odgovarajuće brojeve pomoću koda u boji.

Treći pojas je multiplikator, što ukazuje na broj nula koje treba dodati.

Četvrti pojas (ako je prisutan) ukazuje na toleranciju ili točnost otpornika.

Na primjer, ako su bendovi crveni, ljubičasti i narančasti, izračunali biste 2 (crveno), 7 (ljubičasta), a slijede tri nule (narančasti multiplikator), što rezultira 27000 ohma.

3. Koji je kôd u boji za otpornik od 220 ohma?

Kod boja za otpornik od 220 ohm je:

Crvena (2)

Crvena (2)

Smeđa (multiplikator od 10)

Stoga je crveno-crveno-smeđa, što predstavlja 22, a slijedi jedna nula, iznosi 220 ohma.

4. Što je otpornik s nultom ohom?

Otpor nula-ohma je skakač koji se koristi za povezivanje tragova na ploči.Čini se kao i bilo koji drugi otpornik, ali ima jednu crnu traku, što označava nulti otpor.Njegova je glavna funkcija djelovati kao rezerviraj ili most unutar dizajna kruga, omogućavajući fleksibilniji raspored PCB -a i lakše automatizirano sastavljanje.

5. Kako mogu znati iz kojeg kraja otpornika početi čitati?

Da ispravno pročitate otpornik:

Potražite zlatni ili srebrni bend;Ovo je pojas tolerancije i trebao bi biti na desnom kraju dok čitate boje s lijeva na desno.

Ako su svi bendovi obojeni (bez metalnog pojasa), počnite čitati s kraja gdje su bendovi najbliži zajedno.
