Mikroprocesor i integrirani krug: vrste, funkcije, aplikacije i razlike

Ovaj se vodič bavi mikroprocesorima i integriranim krugovima (ICS).Objašnjava što su, kako rade i za što se koriste.Saznat ćete o različitim vrstama, kako su izgrađene, kako se koriste u uređajima poput telefona i računala i kako ih se može zamijeniti ili nadograditi.Također pokazuje dobre i loše strane svakog i daje stvarne primjere koji će vam pomoći da bolje razumijete.

Katalog

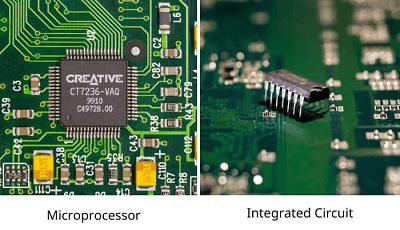

Slika 1. Mikroprocesor vs integrirani krug

Što je mikroprocesor?

A mikroprocesor je mali čip koji djeluje kao mozak računala ili digitalnog uređaja.Izvodi upute poput matematike, uspoređivanja vrijednosti i kontrole drugih dijelova sustava.Mikroprocesori se koriste u računalima, telefonima i mnogim pametnim uređajima.

Oni postupaju s mnogim koracima u redu, čitanju uputa, obradi podataka i davanju rezultata.To im omogućuje pokretanje programa, reagirati na unos i brzo i učinkovito upravljati zadacima.

Iako je mikroprocesor vrsta integriranog kruga, on ima poseban posao: rukovanje mnogim vrstama uputa za kontrolu cijelog sustava.

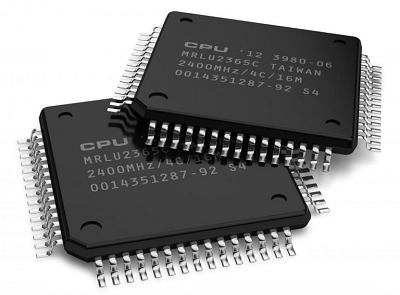

Slika 2. Mikroprocesor

Što je integrirani krug?

Integrirani krug (IC) je maleni čip koji sadrži mnogo elektroničkih dijelova, poput tranzistora i otpornika, a svi su izgrađeni na jednoj površini.Ovi dijelovi rade zajedno na određenom zadatku poput pohrane podataka, jačanja signala ili donošenja odluka u krugu.

IC -ovi dolaze u mnogim vrstama.Neki su jednostavni, poput zvučnih pojačala.Drugi su složeni, poput mikroprocesora unutar računala.

Svaki mikroprocesor je IC, ali nije svaki IC mikroprocesor.ICS može obavljati mnogo različitih poslova, dok su mikroprocesori dizajnirani za pokretanje softvera i upravljanje sustavima.

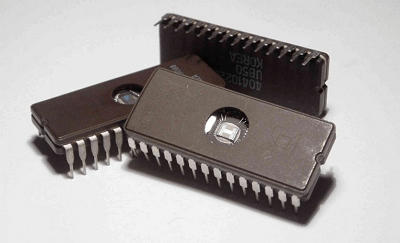

Slika 3. Integrirani krug (IC)

Vrste mikroprocesora i integriranih krugova

Vrste mikroprocesora

Mikroprocesori dolaze u različitim oblicima ovisno o njihovoj svrsi:

• Procesor opće namjene (GPP)

Procesori opće namjene (GPP) izvršavaju različite zadatke na stolnim računalima i prijenosnim računalima.Podržavaju multitasking i napredne proračune pomoću više jezgara i memorijskih predmemorija.

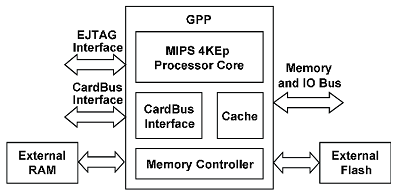

Dijagram u nastavku pokazuje kako se sastavlja procesor opće namjene (GPP) i kako funkcionira s drugim dijelovima.U sredini je jezgra MIPS 4KEP, koja rješava glavne zadatke obrade.Mala memorija koja se zove predmemorija pomaže ubrzati stvari pohranjivanjem podataka koji se često koriste.Memorijski kontroler kontrolira protok podataka između procesora i vanjske memorije.

Vanjska RAM -a koristi se kao radna memorija, dok flash memorija pohranjuje stalne podatke poput programa.Oni se povezuju s procesorom kroz zajednički autobus.Procesor također ima posebne veze poput EJTAG -a za uklanjanje pogrešaka i Cardbus za povezivanje drugih uređaja.Ova postavka omogućuje GPP -u da upravlja mnogim zadacima i radi s različitim vrstama memorije i hardvera.

Slika 4. Dijagram procesora opće namjene (GPPS)

• Mikrokontroler (MCU)

Mikrokontroleri (MCU) koriste se u ugrađenim sustavima.Oni kombiniraju procesor s ugrađenom memorijom i ulaznim/izlaznim sučeljima, što ih čini idealnim za male, energetske uređaje.

Dijagram u nastavku prikazuje osnovnu strukturu mikrokontrolera.U središtu je mikroprocesorska jedinica (MPU), koja pokreće podatke i obrađuje podatke.Povezuje se izravno s memorijom i I/O portovima koji omogućuju da razgovaraju sa stvarima poput senzora ili zaslona.

Ispod MPU-a su ugrađeni alati koji mu pomažu da bolje funkcionira.Oni uključuju tajmere, A/D pretvarače (koji analogne signale pretvaraju u digitalne podatke) i komunikacijske portove poput serijskog I/O.Sve su to izgrađene na jednom čipu, što mikrokontrolere čine malim, učinkovitim i dobrim za uređaje poput uređaja ili pametnih uređaja.

Slika 5. Dijagram mikrokontrolera (MCUS)

• Digitalni procesor signala (DSP)

Digitalni signalni procesori (DSP) podešeni su za operacije u stvarnom vremenu poput audio filtriranja, kompresije podataka i modulacije signala.

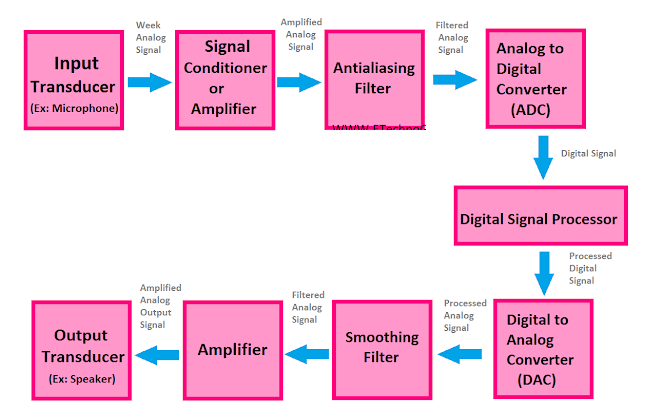

Dijagram u nastavku pokazuje kako digitalni procesor signala (DSP) radi u signalnom sustavu.Prvo, uređaj poput mikrofona pretvara zvuk u slab analogni signal.Ovaj se signal pojačava i očisti filtrima prije nego što se pretvori u digitalni oblik pomoću ADC (analogno-digitalni pretvarač).

DSP obrađuje digitalne podatke, to može uključivati ​​filtriranje, poboljšanje ili komprimiranje signala.Nakon toga, DAC (digitalni-analogni pretvarač) digitalni signal pretvara u analogni.Potom se očisti i pojačava prije odlaska na izlazni uređaj poput zvučnika.Ovaj postupak omogućuje DSP -u da na vrijeme obrađuje zvučne ili signalne podatke.

Slika 6. Dijagram procesora digitalnih signala (DSPS)

• Sustav na čipu (SOC)

System-on-Chip (SOC) procesori uključuju ne samo CPU, već i druge module poput grafičkih motora ili komunikacijskih sučelja, a sve na jednom čipu.

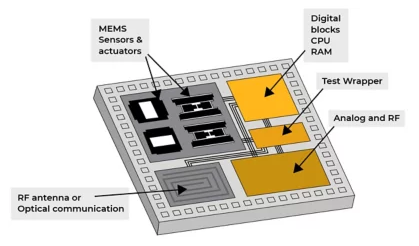

Dijagram u nastavku pokazuje kako sustav na čipu (SOC) kombinira mnoge dijelove u jedan mali čip.Uključuje CPU, memoriju, logičke krugove i radio ili analogne dijelove za obradu signala.Također ima ugrađene priključke za antene ili senzore.

Neke verzije imaju MEMS senzore ili pokretače koji omogućuju čip da osjeti stvari poput kretanja ili pritiska i brzo reagiraju.Testni omot pomaže provjeriti radi li čip ispravno.Ovaj kompaktni dizajn daje snažne performanse i savršen je za pametne telefone, nosive proizvode i druge moderne elektroničke uređaje.

Slika 7. Dijagram procesora sustava (SOC) (SOC)

Vrste integriranih krugova

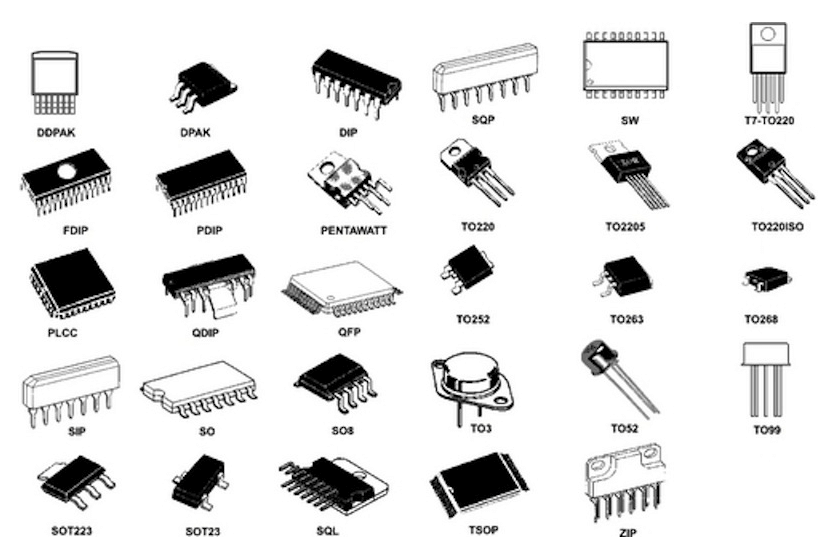

Slika 8. Vrste integriranih krugova

IC -ovi su kategorizirani na temelju načina na koji se bave signalima:

• Analogni IC -ovi djeluju s kontinuiranim signalima i nalaze se u pojačala i kontrolerima snage.

• Digitalni IC -ovi koriste binarnu logiku i uključuju komponente poput logičkih vrata i memorijskih čipova.

• Mješoviti signal ICS miješa obje vrste, korisne za aplikacije poput pretvaranja podataka senzora u digitalne signale.

• ICS upravljanja naponom i strujom za stabilnu isporuku napajanja.

• IC-ovi specifični za aplikaciju (ASIC) prilagođeni su za određene upotrebe poput rudarstva kriptovaluta ili strojnog učenja.

• Monolitna ICS House sve komponente na jednom silicijskom matrici, dok multichip moduli sadrže nekoliko matrica u jednom paketu.

Funkcionalne uloge mikroprocesora i integriranih krugova

Mikroprocesor

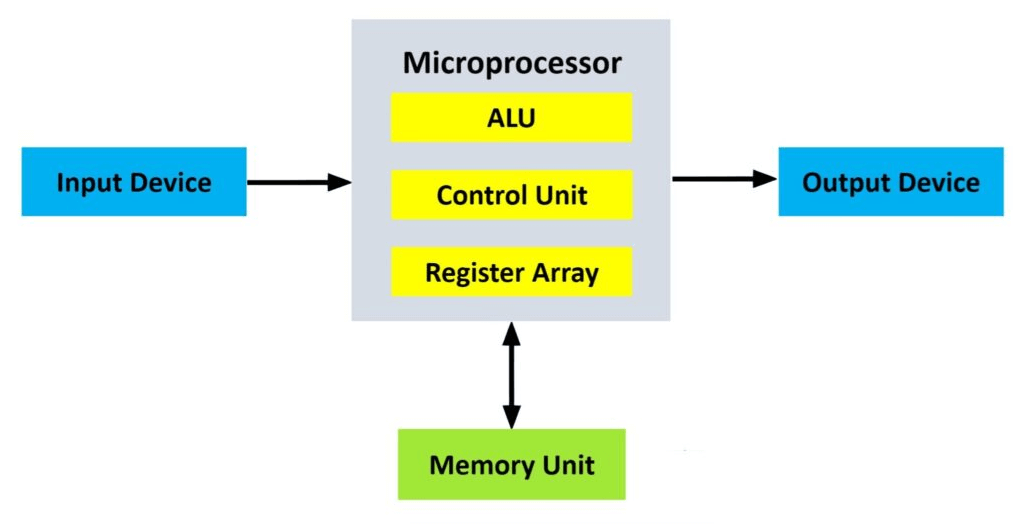

Slika 9. Arhitektura sustava mikroprocesora

Mikroprocesor je glavni dio digitalnog sustava koji izvodi upute i obrađuju podatke.Iznutra ima tri glavna dijela: aritmetička logička jedinica (ALU), upravljačka jedinica i grupa brzih prostora za pohranu koja se naziva niz registra.

1. ALU obavlja osnovne matematičke i logičke operacije.

2. Upravljačka jedinica govori procesoru što učiniti i kontrolira kako se podaci kreću između dijelova.

3. Registar privremeno drži podatke i upute kako bi im procesor mogao brzo pristupiti.

Mikroprocesor se povezuje s ulaznim uređajima, izlaznim uređajima i memorijom:

• Urezni uređaji šalju sirove podatke procesoru.

• Izlazni uređaji prikazuju ili koriste rezultate nakon obrade.

• Memorija pohranjuje i program i podatke.Procesor donosi upute i informacije iz memorije, obrađuje ga, a zatim pohranjuje rezultate.

Ovaj se postupak ponavlja u ciklusu: donijeti upute, dekodirati ga i izvršiti.Ovaj ciklus je kako rade svi mikroprocesori.

Integrirani krug (IC)

Slika 10. Unutarnja struktura integriranog kruga

Integrirani krug, ili IC, mali je elektronički uređaj koji obavlja jedan određeni zadatak.U svom je središtu silikonski čip (die) koji sadrži sitne krugove dizajnirane za funkcije poput pojačanja signala, generiranja vremena ili jednostavne logike.

Tanke žice povezuju silikonski čip na metalne kontakte, koji su povezani s vanjskim igle.Ove igle se uklapaju iz zaštitnog kućišta i povezuju IC s ostatkom sustava.

Svaki pin ima ulogu: unošenje signala, slanje signala ili nošenje snage.IC ovisi i o kvaliteti njegovog unutarnjeg dizajna i na snazi ​​ovih fizičkih veza.

Jednom izrađen, IC obavlja svoj posao pouzdano i ne treba ga mijenjati ili reprogramirati.To ga čini stabilnim i važnim dijelom mnogih elektroničkih uređaja.

Programiranost mikroprocesora i integriranih krugova

Mikroprocesori

Mikroprocesori su vrlo programibilni.Nemaju fiksni posao, slijede upute softvera koji se u bilo kojem trenutku mogu mijenjati.To znači da jedan mikroprocesor može kontrolirati mnogo različitih sustava, ovisno o programu koji se pokreće.

Na primjer, isti čip danas može pokrenuti perilicu rublja i web preglednik sutra.Piše programe na jezicima visoke razine, pretvara ih u strojni kod i učitava ih u mikroprocesor.Nakon što se program učita, čip slijedi upute korak po korak.

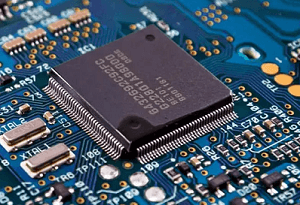

Slika 11. Elektronička ploča s mikroprocesorom

Budući da ga kontrolira softver, ponašanje mikroprocesora može se ažurirati bez dodirivanja hardvera.Nove značajke ili poboljšanja mogu se dodati ažuriranjima softvera.To također omogućava daljinska ažuriranja, uređaji mogu primati nove programe putem interneta bez potrebe da se razdvoje.

U sustavima u kojima se stvari često mijenjaju poput robotike, tvornica ili zrakoplova, programabilnost je velika prednost.Mikroprocesori omogućuju popravljanje pogrešaka, poboljšanje performansi ili promijeniti način rada sustava, čak i nakon što je izgrađen.

Ukratko, mikroprocesori su moćni jer se mogu iznova i iznova reprogramirati, što ih čini korisnim u mnogim različitim situacijama.

Integrirani krugovi (ICS)

Većina ICS -a nije programibilna.Izgrađeni su za obavljanje jednog određenog posla, a taj se posao trajno ugrađuje u čip tijekom proizvodnje.Na primjer, jedan IC uvijek može regulirati napon, dok drugi uvijek može obavljati jednostavnu logičku funkciju.Ti se čipovi ne mogu reprogramirati nakon što su napravljeni.

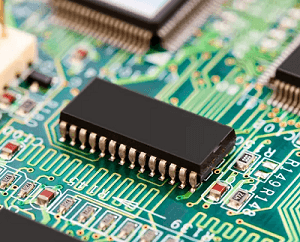

Slika 12. Integrirani krug (IC) lemljen na PCB

Međutim, postoje iznimke.Neki IC-ovi, poput FPGAS-a (poljski programirajući nizovi vrata) i CPLD-a (složeni programabilni logički uređaji), mogu se reprogramirati nakon proizvodnje.Napisuje poseban kôd za postavljanje ili promjenu onoga što rade ovi čipovi.Ovi programabilni IC -ovi korisni su za testiranje, razvoj proizvoda i sustave kojima je potrebna fleksibilnost, ali obično su skuplji i koriste više snage.

Postoje i mikrokontroleri koji kombiniraju fiksni hardver s programibilnom memorijom.Oni se mogu ažurirati s novim softverom, nudeći neku fleksibilnost bez da su složeni kao puni mikroprocesor.Ipak, većina IC-a ostaje fiksna funkcija jer su jednostavni, pouzdani i jeftini idealni za zadatke koji se ne mijenjaju.

Opcije zamjene mikroprocesora i IC -a

Komponenta Tip	Izvornik Dio	Zamjena ili opcija nadogradnje	Prijava Kontekst	Razmatranja
Mikroprocesor (PC CPU)	Inteliran Core i5-7400 (LGA1151)	Inteliran Core i7-7700 / i7-7700K	Radna površina PC	Mora podudaranje utičnice (LGA1151), Ažuriranje BIOS -a, jači hladnjak možda će biti potreban
Mikroprocesor (Laptop)	AMD Ryzen 5 2500U (BGA)	Ne obično zamjenjiv-matična ploča	Bilježnica/laptop	Integriran u matičnu ploču (BGA);Zamjena zahtijeva potpunu zamjenu ploče
Ugrađen Mikrokontroler	Athega328p	Athega328pb ili STM32F030F4	Arduino daske, hobi projekti	Bljesak firmware;STM32 zahtijeva razlike u prerađivanju koda, snage i pinout
8-bitan Mikroprocesor	Inteliran 8085	100% Kompatibilna zamjena –Same 8085 čip	Nasljeđe industrijski sustavi	Udubljenje zamjena;Provjerite sat i napon
Digitalan Logika	74ls00 (Quad Nand Gate)	74HC00 ili 74HCT00 (brži CMOS ekvivalenti)	General Digitalni krugovi	Provjeriti Kompatibilnost napona (TTL vs CMOS), ograničenja napajanja
Memorija IC (EEPROM)	24c02	24c08, 24C16 (veći kapacitet s istim protokolom)	I²C Pohranjivanje podataka EEPROM	Isti I²C protokol;firmver/softver mora podržati proširenje adrese
Op-amp IC	LM741	TL081 ili OP07	Analog obrada signala	Poboljšan Ulazni pomak i širina pojasa;Provjerite tračnice za napajanje i kompenzaciju
Vlast Regulator IC	7805 (5V linearni regulator)	LM2940 (nisko ispuštanje) ili modul za prebacivanje regulatora	Vlast opskrbni krugovi	Bolje učinkovitost s načinom prekidača;Provjerite rasipanje topline i pinout
Senzor IC	LM35 (senzor temperature)	TMP36 ili ds18b20 (digitalni)	Temperatura osjetljivo	TMP36 je analogni, ali precizniji;DS18B20 zahtijeva digitalno povezivanje
Sučelje IC	Max232	Max3232 (3V kompatibilno)	RS-232 komunikacija	Max3232 Podržava 3V logiku;Drop-in za Max232 ako radi na nižim naponima
Sistem Kontroler IC	To IT8586E (EC/SIO na prijenosnim računalima)	To IT8587E (varijanta modela, a ne izravna zamjena)	Ugrađen Kontroler (EC) na prijenosnim računalima	Firmver mora se točno podudarati;Obično treba reprogramiranje ili OEM alat
Programibilan Logika (PLD)	Gal16v8	CPLD (npr., xilinx xc9572xl)	Digitalan zamjena logike	Potrebe HDL redizajn i novi alati;Možda će biti potreban hardverski adapter
CPU + Kombinacija matične ploče	Inteliran 6. gen (LGA1151, H110 čipset)	Inteliran 10. gen (LGA1200, B460 čipset)	Pun Nadogradnja platforme radne površine	Zahtijeva Nova matična ploča, DDR4 memorija i nova postavka priključka za napajanje

Primjeri mikroprocesora i integriranih krugova

Mikroprocesori i integrirani krugovi (ICS) su sitni elektronički dijelovi koji pomažu uređajima poput računala, telefona i strojeva.Evo nekoliko uobičajenih primjera i za što se koriste.

Popularni mikroprocesori

• Intel Core i7

Ovo je moćan čip koji se nalazi u mnogim osobnim računalima.Izvrsno je za stvari poput igranja, uređivanja videozapisa i rada koje treba brzo računalo.

• ARM CORTEX-M (poput STM32 čipsa)

Ovi mali mikrokontroleri koriste se u pametnim uređajima kao što su perilice rublja, fitness trackers, pa čak i medicinski alati.Popularni su jer ne koriste puno snage i mogu raditi mnogo različitih poslova.

• RISC-V čips

RISC-V je vrsta dizajna procesora koji svatko može koristiti i promijeniti.To je otvoreni izvor, što znači da je besplatan za upotrebu i može izgraditi vlastite prilagođene verzije.Mnogo se koristi u istraživanju i novim vrstama elektronike.

• Stari čips: Zilog Z80 i Intel 8086

Ovi stariji čipovi korišteni su u ranim računalima.Mnogi ih i danas proučavaju kako bi naučili kako su računala radila i kako su izgrađena.

Uobičajeni integrirani krugovi (ICS)

• TIMER NE555

Ovaj mali čip koristi se za zadržavanje vremena u krugu.To može učiniti da svjetla trepnu ili stvore zvučne signale u jednostavnim projektima.Vrlo je popularan za učenje i izgradnju male elektronike.

• 7404 i 7400 logičkih čipsa

Ovi se čipovi koriste u osnovnim digitalnim krugovima.7404 se naziva pretvarač, a 7400 je NAND vrata.Pomažu računalima da donose odluke koristeći logiku (poput Da/Ne ili True/False).Često se koriste u školama za podučavanje elektronike.

• LM324 OP-AMP

Ovaj čip pomaže ojačati slabe signale.Koristi se u stvarima poput zvučnih sustava i senzorskih krugova.Jeftino je i dobro funkcionira u mnogim vrstama projekata.

• Athega328p (koristi se u Arduino pločama)

Ovaj čip je poput sićušnog računala.Može pročitati ulaze (poput gumba ili senzora) i upravljati izlazima (poput uključivanja svjetla ili motora).Koristi se u Arduino pločama, koje su izvrsne za učenje i izradu vlastitih uređaja.

Prednosti i nedostaci mikroprocesora

Aspekt	Prednosti	Nedostaci
Brzina i performanse	Visoka brzina obrade;izvršava milione do milijardi Upute u sekundi	Stvara toplinu pri velikim brzinama;treba rješenja za hlađenje
Veličina i integracija	Mali i lagani zbog integriranog kruga	Može zahtijevati dodatne vanjske komponente (RAM, I/O)
Programabilnost	Lako programirati za različite zadatke pomoću softvera	Softver mora biti napisan, sastavljen i uklanjanje pogrešaka
Svestranost	Može se koristiti u raznim uređajima poput računala, pametnih telefona, robota, itd.	Nije optimalno za jednostavne upravljačke zadatke;Overkill za osnovno prijava
Učinkovitost napajanja	Moderni procesori nude dobru energetsku učinkovitost	Modeli visokih performansi još uvijek mogu konzumirati snagu
Koštati	Ekonomična u masovnoj proizvodnji;smanjuje broj komponenti	Visoki početni troškovi dizajna i razvoja
Pouzdanost	Komponente čvrstog stanja imaju dug operativni život	Osjetljiv na električna oštećenja i toplinski stres
Funkcionalnost	Mogu učinkovito izvršavati složene algoritme i više zadataka	Ne mogu izravno podnijeti analogne signale;treba ADC
Rukovanje podacima	Podržava složene manipulacije podataka, više zadataka i aritmetike operacija	Ograničena veličina riječi/podataka u modelima nižeg razreda (npr. 8-bitni ili 16-bitni)
Skalabilnost	Podržava nadogradnje sustava (npr. Multicore, proširenje predmemorije)	Stariji modeli brzo postaju zastarjeli;doprinosi elektroničkoj gubljenje
Sigurnost	Može pokrenuti sigurne sustave s odgovarajućim softverom	Ranjiv na hakiranje, zlonamjerni softver i napade bočnog kanala bez zaštitne mjere

Prednosti i nedostaci integriranih krugova

Aspekt	Prednosti	Nedostaci
Veličina i težina	Krajnje mali i lagani zbog visoke gustoće komponenata	Težak rukovanje bez odgovarajućih alata;krhko kad je izložen fizičkom stresu
Vlast Potrošnja	Konzumira Vrlo mala snaga, idealna za uređaje na bateriju i prijenosne uređaje	Ne može upravljaju velikim opterećenjima snage;nije prikladno za aplikacije visoke struje
Performanse i brzina	Brza brzina Rad s minimalnim kašnjenjem i brzom prebacivanjem	Performanse je fiksiran;Ne može se lako izmijeniti nakon proizvodnje
Koštati (Masovna proizvodnja)	Vrlo ekonomično za proizvodnju velikog količine zbog izrade šarže	Skup za dizajn i proizvodnju u malim količinama
Pouzdanost	Manje spojevi i međusobne veze za lemljenje smanjuju šansu za mehaničke ili električni kvar	Osjetljiv na statički elektricitet (ESD) i temperaturne krajnosti
Integracija	Limenki integrirati tisuće u milijarde tranzistora zajedno s otpornicima i kondenzatori	Ne može Uključite velike komponente poput induktora ili kondenzatora velikog kapaciteta
Održavanje	Jednostavan Za zamjenu u cijeloj jedinici smanjujući složenost popravka	Ne može biti popravljen na razini komponente;cijeli čip mora se zamijeniti ako je neispravan
Napon Operacija	Prikladan Za rad s malim naponom, povećanje sigurnosti i učinkovitosti	Ne može Radite na visokim naponima zbog izolacije i ograničenja materijala
Fleksibilnost	Upotrijebljen kroz širok raspon digitalnih, analognih i mješovitih signala	Fiksni Konfiguracija, funkcionalnost se ne može promijeniti nakon što se proizvede
Izdržljivost	Visok Preciznost i ponovljivost u masovnoj proizvodnji osigurava dosljednost	Osjetljiv oštetiti od vlage, statičkog pražnjenja i pregrijavanja

Primjene mikroprocesora i integriranih krugova

Mikroprocesori

1. Računala i mobilni uređaji

U računalima i mobilnim uređajima mikroprocesori služe kao osnovni motori koji pokreću operativne sustave i aplikacije.Oni obrađuju sve, od osnovnog unosa do složenog multitaskinga, omogućavajući pregledavanje interneta, pokretanje softvera, streaming videozapisa i koristiti mobilne aplikacije.Brzina i učinkovitost uređaja u velikoj mjeri ovise o snazi ​​njegovog mikroprocesora.

2. Ugrađeni sustavi

Mikroprocesori se široko koriste u ugrađenim sustavima Specijaliziranih računalnih sustava koji obavljaju namjenske funkcije unutar većih strojeva.U svakodnevnim uređajima poput automata, mikrovalne pećnice i pametnih termostata, mikroprocesori upravljaju upravljačkom logikom i automatiziranim operacijama.Njihova je uloga osigurati precizne i pravovremene odgovore na ulaze i promjene u okolišu.

3. Industrijska oprema

U industrijskim postavkama mikroprocesori se koriste za automatizaciju i kontrolu.Ugrađeni su u programabilne logičke kontrolere (PLC), robotske oružje i zapisnike podataka.Ovi procesori prate i kontroliraju proizvodne procese, obrađuju prikupljanje podataka i izvršavaju upute koje održavaju sigurnost, učinkovitost i dosljednost na tvorničkom podu.

4. Automobilski sustavi

Moderna vozila u velikoj se mjeri oslanjaju na mikroprocesore za kontrolu različitih podsustava.Od upravljačkih jedinica motora (ECU) koje upravljaju ubrizgavanjem goriva i emisijama do naprednih sustava za pomoć vozaču (ADAS) koji podržavaju izbjegavanje vođenja traka i sudara, mikroprocesori su središnji za izvedbu i sigurnost automobila.Oni također napajaju sustave za zabavu, navigacijske alate i značajke klimatske kontrole.

5. komunikacijski uređaji

Komunikacijska infrastruktura ovisi o mikroprocesorima za upravljanje prijenosom podataka i obradom signala.Uređaji poput usmjerivača, modema i mobilnih baznih stanica koriste mikroprocesore za učinkovito usmjeravanje informacija, održavanje mrežne stabilnosti i podržavanje bežične i ožičene komunikacije.Ovi procesori omogućuju brzu, sigurnu i pouzdanu razmjenu podataka.

6. Medicinska oprema

U medicinskom polju, mikroprocesori za dijagnostiku napajanja, sustavi za praćenje i opremu za snimanje.Uređaji poput EKG strojeva, monitora krvnog tlaka, MRI skenera i ultrazvučnih uređaja oslanjaju se na mikroprocesore za brzo obradu podataka i isporuke točnih očitanja.Njihova integracija poboljšava sigurnost pacijenata i učinkovitost kliničkih tretmana.

Integrirani krugovi (ICS)

1. Digitalni ICS

Digitalni IC -ovi djeluju pomoću binarne logike (0 i 1S) i važni su za digitalnu elektroniku.Oni uključuju mikrokontrolere, memorijske čipove (poput RAM -a i ROM -a) i logičkih vrata.Nalazi se u svemu, od pametnih telefona i prijenosnih računala do perilica rublja i kalkulatora, digitalni IC -ovi obavljaju zadatke poput pohrane podataka, obrade signala i kontrolne logike.

2. Analogni ICS

Analogni ICS upravljaju kontinuiranim električnim signalima i koriste se u aplikacijama gdje je varijacija signala važna.Koriste se u audio pojačanju, obradi senzorskih signala i regulaciji napona.Na primjer, analogni IC -ovi u zvučnom sustavu prilagođavaju volumen i ton, dok u senzoru temperature pretvaraju ulaze u okoliš u čitljive izlaze.

3. ICS mješoviti signal

Mješoviti signal IC-a kombiniraju analogne i digitalne funkcije na jednom čipu, što ih čini idealnim za premošćivanje jaza između fizičkih ulaza i digitalnih sustava.Oni se široko koriste u uređajima koji zahtijevaju analogno-digitalnu ili digitalno-analognu pretvorbu, poput pametnih telefona, bežičnih komunikacijskih modula i sučelja zaslona osjetljivih na dodir.

4. Snaga ICS

Snaga ICs dizajnirana je za upravljanje distribucijom i regulacijom električne energije unutar sustava.Koriste se u pametnim telefonima, električnim vozilima, punjačima za baterije i sustavima obnovljivih izvora energije kako bi se osigurala učinkovita pretvorba napajanja i upravljanje baterijama.Optimiziranjem potrošnje energije, napajanja IC -a poboljšavaju dugovječnost i sigurnost elektroničkih uređaja.

5. IOT-specifični ICS

Uređaji Interneta stvari (IoT) često koriste specijalizirane IC -ove koji integriraju senzor, obradu podataka i bežičnu komunikaciju u kompaktni oblik.Ovi čipovi u jednom nalaze se u pametnim kućnim uređajima, nosivim zdravstvenim monitorima, poljoprivrednim senzorima i industrijskim automatizacijskim sustavima.Njihova sposobnost rada na maloj snazi ​​tijekom pružanja povezivanja čini ih važnim za rast IoT ekosustava.

Zaključak

Mikroprocesori i IC -ovi su mali, ali moćni dijelovi zbog kojih elektronički uređaji djeluju.Mikroprocesori mogu izvoditi mnogo različitih zadataka jer slijede softverske upute, što ih čini korisnim u računalima, strojevima i pametnim uređajima.IC -ovi su izgrađeni da rade jedan posao stvarno dobro, poput pojačanja zvuka ili pohranjivanja memorije, a nalaze se u svim vrstama elektronike.Iako su mikroprocesori fleksibilni i mogu se reprogramirati, većina IC -a je fiksna i jednostavnija.Zajedno pomažu napajanju svega, od kućnih naprava do industrijskih strojeva, a svaki igra važnu ulogu, ovisno o tome što uređaj treba učiniti.
