Objasnio je binarni brojač 74LS93

74LS93 je kompaktan i učinkovit 4-bitni binarni brojač koji podržava niz digitalnih aplikacija.Ovaj članak istražuje svoju funkcionalnost, značajke i upotrebe, vodeći vas kroz njegov rad i praktične prednosti.Od brojanja binarnih vrijednosti do podjele frekvencija, 74LS93 nudi jednostavnost i fleksibilnost za projekte koji zahtijevaju točno rješenje brojanja i vremena.

Katalog

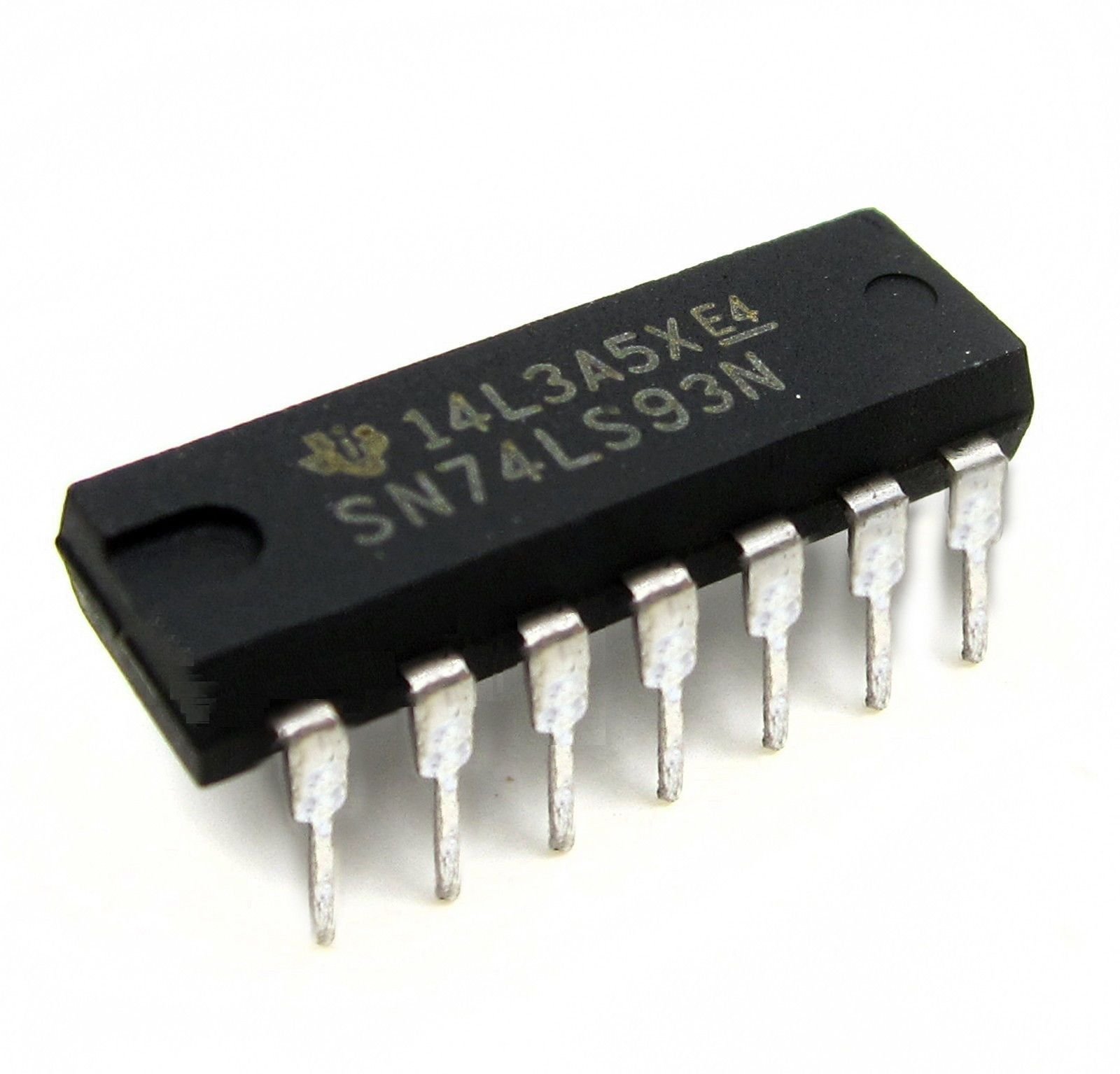

Razumijevanje binarnog brojača 74LS93

A 74ls93 je 4-bitni binarni brojač dizajniran s dvije ugrađene spojeve.Kombinira način rada-2 s mod-8 up-counter, što ga čini svestranim za aplikacije poput brojanja mod-8 ili dijeljenja signala s 2 ili 8. Ovaj IC uključuje četiri JK flop-flops koji reagiraju na ulazne impulse,koje može osigurati mikrokontroler ili tajmer IC.

Dizajn 74LS93 sadrži dvije resetirane igle, dvije igle sata i četiri izlazna terminala, omogućujući mu da broji od 0 do 15 u binarnom.Sa svojom kompatibilnošću s različitim mikrokontrolerima i sustavima temeljenim na TTL-u, ovaj je brojač fleksibilan izbor za različite digitalne projekte.Obično je dostupan u formatima poput DIP -a i SMD -a, koji uvijek sadrže 14 pinova.Uz to, IC je izgrađen za rukovanje brzim ulazima, osiguravajući pouzdan rad u dinamičnim okruženjima.

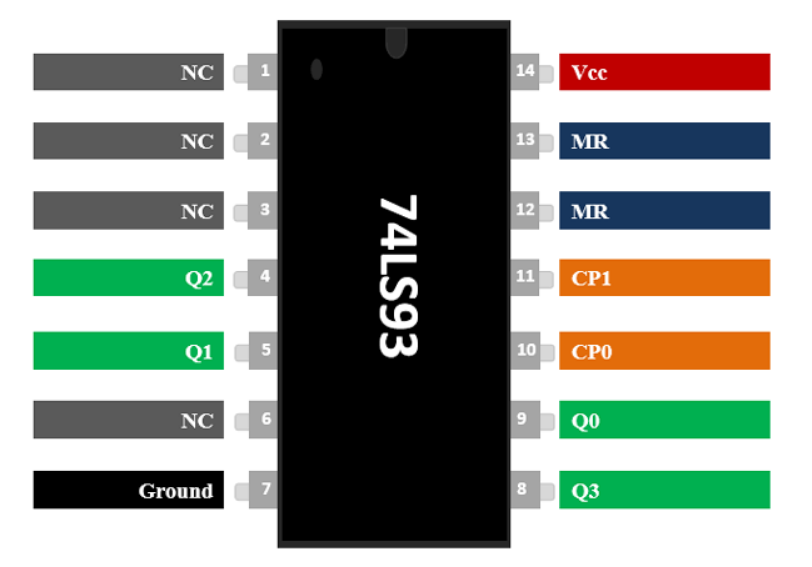

74ls93 pinout

Broj	Ime	Opis
1, 2, 3, 6	NC	Nema veze
4, 5, 8, 9	Q0, Q1, Q2, Q3	Izlazne igle
7	Razrijediti	Spojeni na zemlju sustava
10	CP0	Ulaz sata - podijelite s 2
11	Cp1	Ulaz sata - podijelite s 8
12, 13	MR	Glavno resetiranje - jasan ulaz
14	VCC	Napon napajanja - 4,5 V do 5,5 V

74ls93 brojač IC značajke

4-bitni brojač integrirani krug

74LS93 je 4-bitni binarni brojač dizajniran za širok raspon aplikacija.Nudi pouzdane performanse u sustavima koji zahtijevaju podjelu brojanja ili frekvencije, zahvaljujući svojoj učinkovitoj 4-bitnoj arhitekturi.

Standardni radni napon

Ovaj IC djeluje neprimjetno pri standardnom naponu od 5V, što ga čini kompatibilnim s mnogim digitalnim sustavima.Njegova sposobnost dosljednog izvođenja ovog napona osigurava njegovu pouzdanost u raznim projektima.

Raspon napona

IC podržava naponski spektar između 4,5 V i 5,5 V.Ova fleksibilnost omogućuje vam korištenje u sustavima s malim varijacijama napajanja uz održavanje stabilnosti.

Visoki i niski izlazni naponi

Kada IC izlazi visoko stanje, on isporučuje 3,5 V, a kada je u niskom stanju, on izlazi 0,25V.Ove razine čine ga kompatibilnim s drugim TTL uređajima, osiguravajući glatku integraciju u vaše krugove.

Izlazna struja

IC obrađuje -0,4ma tijekom visokog izlaza i 8mA tijekom niskog izlaza.Ove trenutne razine omogućuju IC -u da učinkovito komunicira s drugim komponentama bez uzroka preopterećenja.

Frekvencije sata za ulazne igle

Frekvencija sata za ulazni PIN CP0 može doseći do 32MHz, dok CP1 podržava do 16MHz.Ova velika brzina čini IC prikladnim za zadatke koji zahtijevaju brzo brojanje ili podjelu frekvencije.

Minimalna širina pulsa

CP0 zahtijeva širinu impulsa od najmanje 15N, dok CP1 treba najmanje 30 n.Ove specifikacije osiguravaju točan rad, sprečavajući bilo kakve propuštene signale tijekom brzog prebacivanja.

Formati za pin

IC je dostupan u formatima poput 14-pina PDIP-a, GDIP-a i PDSO-a, što ga čini svestranim i lako se integrirati u različite dizajne.Ovi formati omogućuju vam da odaberete onaj koji najbolje odgovara vašoj specifičnoj aplikaciji.

Izvori impulsa sata

Ulazi IC -a možete voziti pomoću uređaja kao što su 555 timera ili mikrokontrolera.Ova fleksibilnost olakšava upotrebu u raznim aplikacijama, od jednostavnih timera do složenijih digitalnih sustava.

TTL-kompatibilan izlaz

IC -ov izlaz je u TTL formatu, koji osigurava kompatibilnost sa širokim rasponom ICS i mikrokontrolera.Ova značajka pojednostavljuje integraciju u vaše dizajne digitalnog kruga.

Temperaturni raspon

IC se dobro snalazi u temperaturama u rasponu od 0 do 70 stupnjeva Celzija, što ga čini prikladnim za standardna okruženja.Daje dosljedne rezultate bez utjecaja na umjerene temperaturne promjene.

Ekvivalenti 74ls93

• 74HC19

• 74LS192

• 4516

Ostali kontra IC -ovi

• 74LS90

• CD4017

• 74LS02

• CD4020

• CD4060

• CD4022

• CD4026

• CD40102

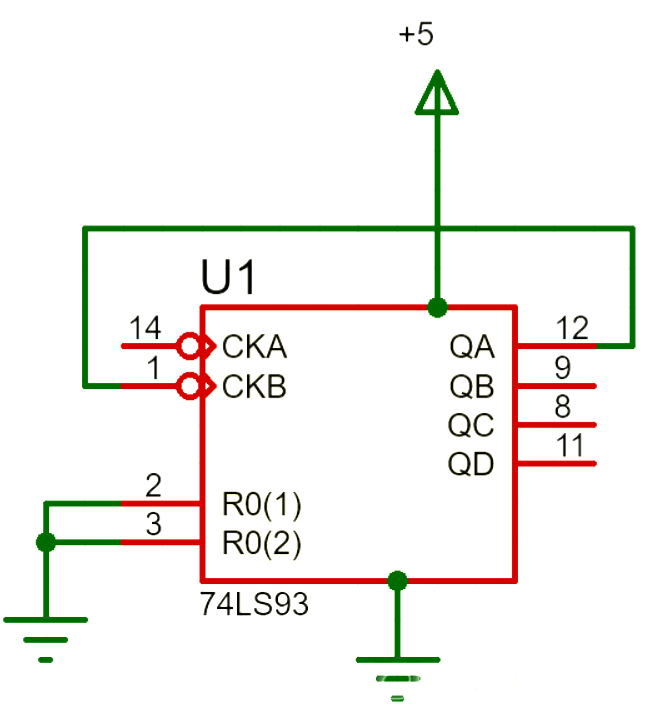

Kako funkcionira digitalni brojač 74LS93?

Da biste postigli binarni brojač 74LS93, započnite spajanjem napajanja.Pričvrstite VCC pin na pozitivni terminal i GND PIN na zemlju vašeg sustava.Nakon što se to učini, povežite prvi ulaz sata (PIN 1) na posljednji izlaz (PIN 12).Ova je veza ključna za omogućavanje mehanizma brojanja.

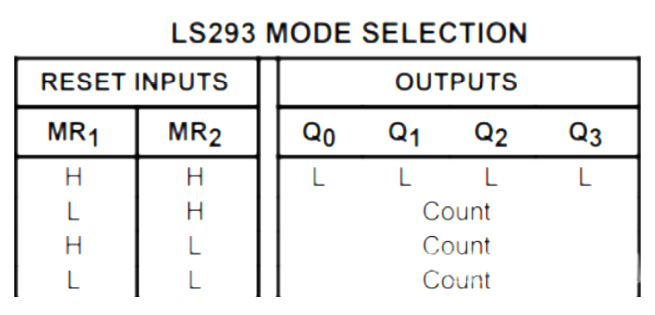

Zatim postavite igle za resetiranje (igle 2 i 3).Prizemljite ove igle kako bi se osiguralo da brojač kreće od nule.Ako vam je potrebno resetiranje da biste drugačije funkcionirali, ove igle možete povezati s vanjskom logikom na temelju potreba za aplikacijom.Ova fleksibilnost omogućuje vam konfiguriranje brojača prema zahtjevima vašeg kruga.

Za ulaz sata spojite drugi pin (PIN 2) na vanjski generator impulsa, poput timera IC -a ili bilo kojeg uređaja koji može generirati signale takta.Ovaj puls sata kontrolira izlaz binarnog broja IC -a, koji je prikazan na igle 8, 9, 11 i 12.

Unutarnji krug 74LS93 podijeljen je u dva glavna dijela: brojač Mod 2 i brojač Mod 8.Brojač Mod 2 upravlja prvim bitkom, prebacujući se između 0 i 1 sa svakim impulsom sata dok signal prelazi s visoke u nisko.Ovaj izlaz služi kao ulaz sata za brojač Mod 8, koji koristi tri međusobno povezana JK-flops za generiranje preostala tri bita.

Svaki JK Flip-Flop u brojaču Mod 8 dobiva svoj signal sata od izlaza prethodnog flip-flopa.Zajedno, brojači Mod 2 i Mod 8 proizvode 4-bitni binarni broj koji se kreće od 0000 do 1111. Ovaj binarni izlaz prikazan je u četiri izlazna igle, pružajući jasan prikaz broja.

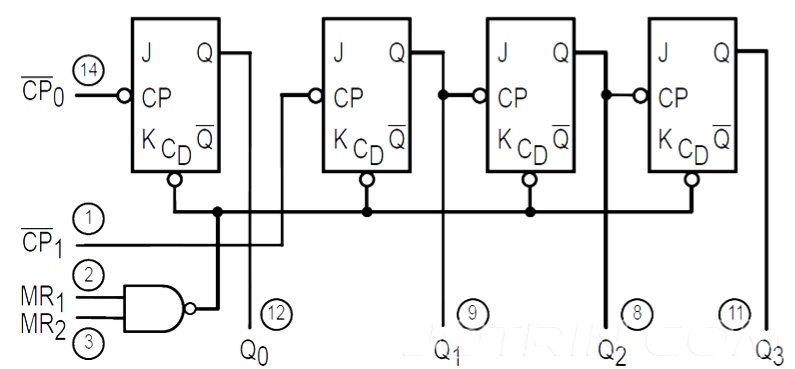

74ls93 kontra krug

Da biste razumjeli kontra krug 74LS93, pomaže u ispitivanju njegovog unutarnjeg dizajna i funkcionalnosti.Krug se temelji na JK flop-flops, koji se može prebaciti između dva stanja: 1 i 0. Ova stanja predstavljaju binarne vrijednosti, a brojač napreduje promjenom tih stanja kao odgovora na impulse sata.

U 74LS93, svako stanje Flip-Flopa mijenja se kada se izlaz prethodnih prelaza s flip-flopa s visoke u nisko.Međutim, prva flip-flop nije izravno povezana s drugom.Da biste stvorili funkcionalni slijed, povežite prvi pin (CP1) s izlazom prvog flip-flopa brojača Mod 8.To osigurava da slijed pravilno teče.

S četiri flip-flops spojenih u nizu, svaki je primio impuls sata od izlaza prethodnog flip-flopa, brojač započinje na 0000 i broji do 1111 prije nego što se vrati na 0000. Svaka država predstavlja jedinstveni binarni broj, napredujući uredoslijed.

Tablica u nastavku pokazuje kako se binarni izlaz mijenja sa svakim brojem:

Računanje	IZLAZ	Q3	Q2	Q1	Q0
0		0	0	0	0
1		0	0	0	1
2		0	0	1	0
3		0	0	1	1
4		0	1	0	0
5		0	1	0	1
6		0	1	1	0
7		0	1	1	1
8		1	0	0	0
9		1	0	0	1
10		1	0	1	0
11		1	0	1	1
12		1	1	0	0
13		1	1	0	1
14		1	1	1	0
15		1	1	1	1

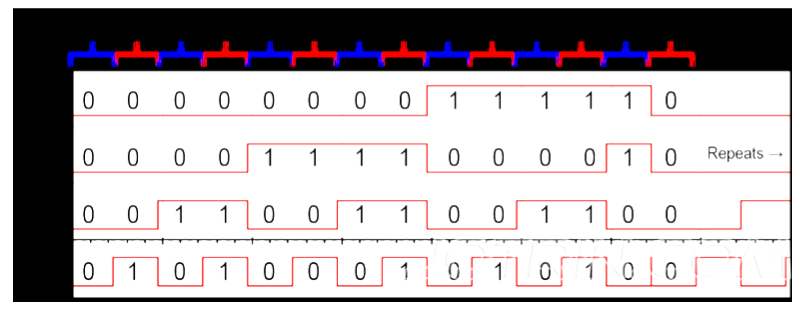

Uz to, vremenski dijagram pokazuje kako se izlazi od Q0 do Q3 ponašaju kao odgovor na signal ulaznog sata.Ova vizualizacija olakšava vidjeti kako binarni brojač napreduje korak po korak:

Primjene 74LS93

74LS93 je svestrani pribor izgrađen pomoću četiri JK flip-flops.Kombinacijom svojih brojača MOD-2 i Mod-8 obično se koristi za stvaranje brojača MOD-16.Često se koristi u krugovima koji zahtijevaju brojanje od 0 do 15 u binarnim ili stvaranje sekvenci u vremenske svrhe, što ga čini izravnim i pouzdanim izborom za takve aplikacije.

Ovaj se IC također široko koristi u krugovima podjele frekvencije, gdje može s preciznošću podijeliti frekvencije s 2, 8 ili 16.Njegov dizajn omogućava mu učinkovito rukovanje kontroliranim vremenskim zadacima, što ga čini prikladnim za upotrebu u digitalnim vremenskim sustavima kao što su digitalni satovi ili sekvencijalne postavke upravljanja događajima.

Uz to, 74LS93 se koristi u aplikacijama za brojanje impulsa, gdje u binarnoj mjeri unosi dolazne signale.Njegova sposobnost kombiniranja funkcionalnosti MOD-2 i Mod-8 čini ga učinkovitom i pouzdanom komponentom u projektima koji zahtijevaju točno binarno brojanje.

Koraci za upravljanje binarnim brojačem 74LS93

Korištenje binarnog brojača 74LS93 je jednostavno i učinkovito.Započnite napajanjem IC -a kroz VCC i prizemne igle pomoću napajanja +5V.To uspostavlja potrebne radne uvjete za IC.74LS93 uključuje dvije MR (Master Reset) igle koje vam omogućuju konfiguriranje željenog načina rada.Za standardne funkcionalnosti brojanja, povežite obje resetirane igle na zemlju (nisko), kao što je prikazano u tablici odabira načina rada.

Zatim im pulsira impulse na ulazne igle CP0 i CP1 za pokretanje postupka brojanja.Svaki ulaz pulsa na ove igle povećava binarni broj za jedan.CP1 pin kontrolira izlaz Q0, dok CP0 upravlja izlazima Q1, Q2 i Q3.Da biste aktivirali sva četiri izlazna bita, priključite impuls sata na CP1 na izlaz Q0.

IC podržava vršnu frekvenciju sata od 32MHz za CP0 i 16MHz za CP1.Provjerite je li širina impulsa najmanje 15N za CP0 i 30Ns za CP1 za održavanje točnog rada.Obično možete generirati signal sata pomoću timera 555 ili sličnog kruga za proizvodnju impulsa.

RAČUNATI	IZLAZ
	Q0	Q1	Q2	Q3
0	L	L	L	L
1	H	L	L	L
2	L	H	L	L
3	H	H	L	L
4	L	L	H	L
5	H	L	H	L
6	L	H	H	L
7	H	H	H	L
8	L	L	L	H
9	H	L	L	H
10	L	H	L	H
11	H	H	L	H
12	L	L	H	H
13	H	L	H	H
14	L	H	H	H
15	H	H	H	H

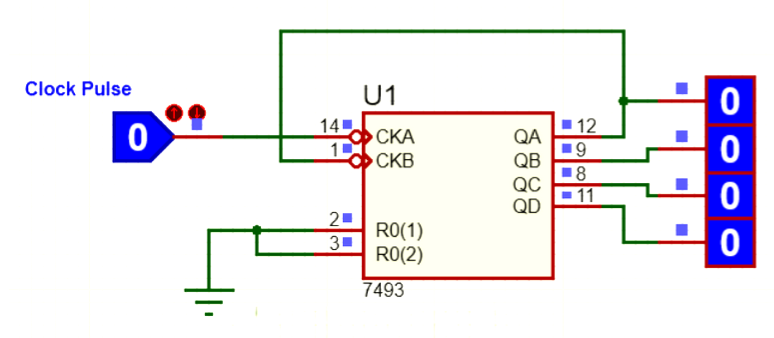

Da biste bolje razumjeli njegovu funkcionalnost, razmislite o simulaciji operacije IC -a.Na primjer, u načinu rada-0 (standardni način brojanja), uzemljenje i MR igle i ručno prebacivanje logičkog stanja generira impulse sata.Sa svakim prijelazom s visoke na nisko, IC se povećava.Ispod je primjer simulacija koja ilustrira ovo ponašanje.

Za daljnju jasnoću možete se odnositi na video tutorijale ili dodatne resurse.Praktična upotreba 74LS93 u različitim krugovima, uključujući vremenske i brojanje aplikacija, pokazuju njegovu prilagodljivost i jednostavnu upotrebu u digitalnim dizajnima.

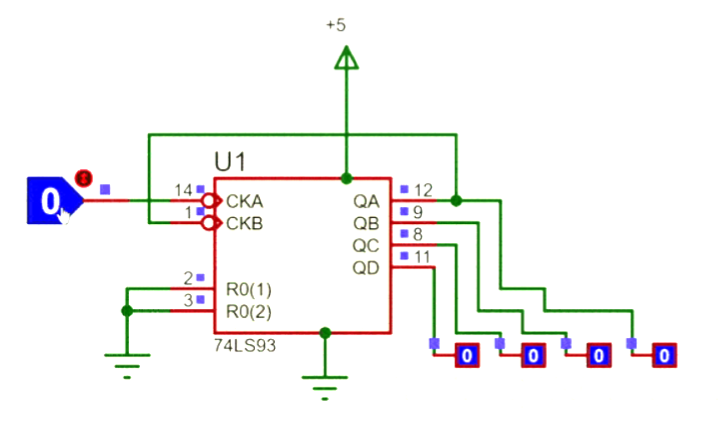

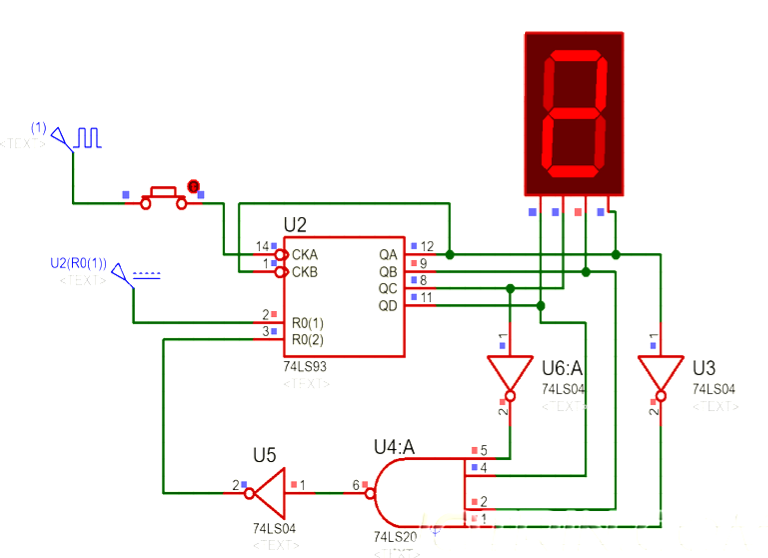

Korištenje 74LS93 u jednocifrenom brojaču

Da biste stvorili jednoznamenkasti brojač pomoću 74LS93, trebat će vam komponente poput a 74ls20 (NAND vrata s četiri unosa) i a 74LS04 (Tri ne vrata).Te komponente rade zajedno s IC-om na pokretanju BCD zaslona od sedam segmenata, omogućujući brojaču da se vozi kroz brojeve od 0 do 9.

Iako je 74LS93 4-bitni kontra-sposoban za rukovanje do 16 binarnih brojeva, mora se resetirati nakon što dosegne 9 kako bi se osiguralo da zaslon ostane unutar decimalnog raspona.Ako se brojač u ovom trenutku ne resetira, izlaz može pokazati netočne ili neočekivane vrijednosti.Da bi se to upravljalo, koristi se krug za resetiranje povratnih informacija, kombinirajući signale iz NAND -a, a ne vrata za automatski resetiranje brojača.

U ovom su krugu dvije ne kapije povezane s QA i QC izlazima, dok su QB i QD izravno povezani s ulazima NAND vrata.NAND vrata proizvode visoki izlaz samo kad su svi njegovi ulazi nula.Na binarnoj vrijednosti 1010, ne kapije preokreću signale iz QA i QC, što je pokrenulo visoki izlaz iz vrata NAND -a.Ovaj izlaz je obrnut 74LS04, resetirajući brojač na nulu.Ovaj dizajn osigurava da se brojač dosljedno osvježava i prikazuje ispravne decimalne vrijednosti.

Koristeći 74LS93 za dvoznamenkasti brojač

Dvoznamenkasti brojač konfiguracija proširuje koncept jednocifrenog brojača, omogućujući mu da prikazuje brojeve od 00 do 99. Ista osnovna logika primjenjuje, ali u ovom slučaju, prvi sedmosegmentni zaslon napreduje kada drugi zaslon šalje aSignal resetiranja sata.Ovaj dizajn osigurava besprijekorno brojanje kroz dvije znamenke pomoću resetiranja signala jednog zaslona za pokretanje unosa sata drugog.

Logika koja stoji iza dvoznamenkastog brojača ostaje u skladu s jednocifrenim postavljanjem, nudeći učinkovit način za prikazivanje većih numeričkih vrijednosti koristeći dva zaslona od sedam segmenta.Povezivanjem dva šaltera kroz njihov resetiranje i signale sata, zasloni djeluju u tandemu kako bi predstavljali brojeve od 00 do 99.

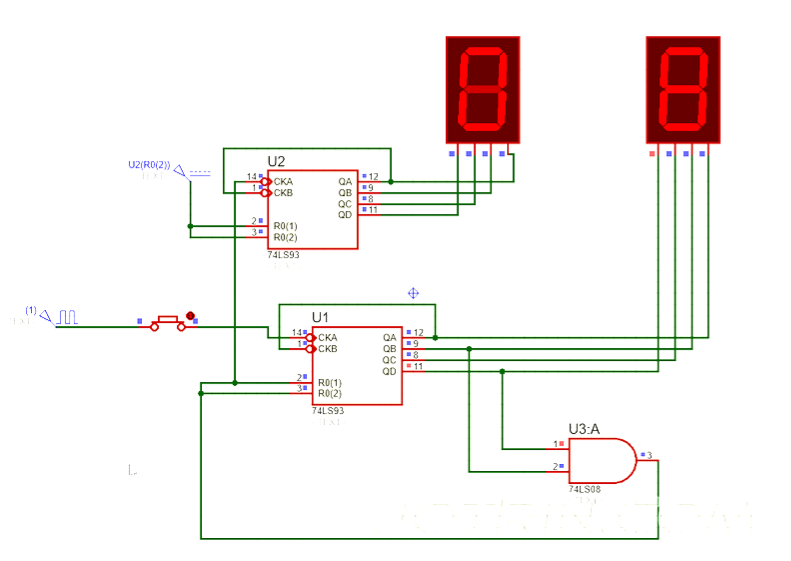

74LS93 temeljen na dvoznamenkastom decimalnom brojaču

74LS93 temeljen na dvoznamenkastom decimalnom brojaču

Za dvoznamenkasti brojač, 74LS93 može se konfigurirati za brojanje i prikaz brojeva od 00 do 99. Logika za dvoznamenkasti brojač temelji se na istim principima kao jednoznamenkasti brojač, ali proširuje svoju funkcionalnost kaskadnim dvama BCD brojača.

U ovom postavljanju, prvi BCD zaslon od sedam segmenata unapređuje svoj broj na temelju signala resetiranja s drugog zaslona.U osnovi, signal sata za prvi zaslon izveden je iz resetiranja drugog zaslona.Ovaj kaskadni raspored osigurava da se brojač logično napreduje kroz dvije znamenke, pri čemu se prvi zaslon povećava samo kada drugi zaslon dovrši svoj ciklus od 0 do 9.

Ovaj dvoznamenkasti kontra krug omogućava brojanje do 99 i pruža jasan i čitljiv zaslon pomoću dva zaslona od sedam segmenta.Temeljni mehanizmi logike i povratnih informacija osiguravaju gladak rad, što ga čini idealnim za aplikacije koje zahtijevaju veći raspon brojanja.

74LS93 Binarne aplikacije za brojače

Generacija produljenih vremenskih trajanja

74LS93 je prikladan za generiranje produljenih vremenskih trajanja u digitalnim krugovima.Konfiguriranjem svojih brojača na odgovarajući način, možete postići duga i dosljedna kašnjenja koja su korisna u aplikacijama povezanim s vremenom.

Stabilna podjela frekvencije

Ovaj IC djeluje kao pouzdan razdjelnik frekvencije.Može smanjiti ulazne frekvencije takta prema faktorima od 2, 8 ili 16, što ga čini pouzdanim izborom za sustave u kojima je potrebna stabilna podjela frekvencije za sinkronizirane operacije.

Precizni zadaci vremena

Kad je potrebno točno vrijeme, 74LS93 pruža jednostavno rješenje.Njegovo predvidivo ponašanje brojanja osigurava preciznost u zadacima kao što su sekvenciranje i vremensko upravljanje u digitalnim projektima.

Projekti bez mikrokontrolera

74LS93 idealan je za projekte u kojima korištenje mikrokontrolera možda nije praktično.Učinkovito obrađuje funkcije brojanja i vremena, smanjujući potrebu za složenijim i skupljim komponentama.

Brojanje impulsa i podjelu frekvencije

Ovaj je IC učinkovit u aplikacijama koje uključuju brojanje impulsa ili podjelu frekvencije.Njegov mehanizam binarnog brojanja olakšava praćenje impulsa ili dijeljenje frekvencija bez dodatnog kruga.

Vožnja zaslona sa sedam segmenata

74LS93 radi neprimjetno sa zaslonima od sedam segmenata kako bi prikazao numeričke izlaze.Njegova kompatibilnost s binarnim i decimalnim pretvaračima pojednostavljuje postupak stvaranja digitalnih brojača i očitavanja.

Stvaranje dugotrajnih intervala

Koristeći svoje mogućnosti brojanja, 74LS93 pomaže u postavljanju krugova koji zahtijevaju dugotrajne intervale.To ga čini posebno korisnim za aplikacije poput digitalnih satova i timera.

Izgradnja stabilnih kontra krugova

IC se često koristi za dizajniranje pouzdanih kontra krugova.Njegove robusne performanse i jednostavnost konfiguracije čine ga uobičajenim izborom za izgradnju samostalnih brojača i frekvencijskih razdjelnika.

Specijalizirane vremenske aplikacije

Kad su potrebe za vremenom specifične, 74LS93 se može prilagoditi tim zahtjevima.Bilo da se radi o industrijskim vremenskim rješenjima ili DIY projektima, njegova fleksibilnost osigurava da odgovara raznim zadacima povezanim s vremenom.

Zaključak

74LS93 je svestran i pouzdan binarni brojač koji pojednostavljuje digitalno brojanje i zadatke vremena.Sa svojom sposobnošću podjele frekvencija, brojanja impulsa i pokretanja zaslona, ​​neprimjetno se uklapa u različite projekte.Bilo da gradite brojače, upravljate vremenom ili stvarate frekvencijske razdjelnike, 74LS93 nudi učinkovito i izravno rješenje.Njegova fleksibilnost i jednostavnost upotrebe čine ga praktičnim izborom za mnoge aplikacije.
