Razumijevanje tehnologije indukcijske zavojnice u elektroničkom inženjerstvu

Indukcijska zavojnica, kamen temeljac elektromagnetskog inženjerstva, utjelovljuje bešavnu fuziju teorijskih načela i praktične primjene.Osnovni do širokog niza elektroničkih sustava, ove zavojnice pokazuju duboku interakciju između električnih struja i magnetskih polja.Indukcijska zavojnica je vodič omotan oko osnovnog materijala, a njegova operativna učinkovitost ovisi o magnetskoj propusnosti jezgre i električnom izolacijom žice.Nijansirano razumijevanje načina na koji ovi zavojnice djeluju, materijali koji se koriste u njihovoj konstrukciji, a pridruženi dizajn izbora duboko utječu na njihovu učinkovitost i pouzdanost.

Ovaj se članak kopa u višestruke uloge i operativnu dinamiku indukcijskih zavojnica, od njihovih osnovnih elektromagnetskih svojstava do njihovih ozbiljnih primjena u modernoj tehnologiji.Seciranjem operativne mehanike, strukturnih parametara i praktičnih izazova s ​​kojima se suočavaju ove zavojnice, dobivamo uvid u njihovu potrebnu ulogu u elektroničkim krugovima, naglašavajući njihovo stajanje u svemu, od upravljanja energijom do obrade signala.

Katalog

Slika 1: Indukcijska zavojnica

Dekodiranje indukcijskih zavojnica

Indukcijska zavojnica djeluje tako što skladišti energiju u obliku magnetskog polja, omogućujući glatki prijelaz energije između električnih struja i magnetskih polja.Ovaj je postupak prikladan za njegovu sposobnost da se odupire naglim promjenama u protoku struje.Kad se struja pokuša brzo promijeniti, zavojnica generira protivničko Elektromotivna sila (EMF) stabilizirati ga.Takvo se ponašanje vodi načelom da EMF djeluje protiv napona koji uzrokuje struju, pomažući u izglađivanju brzih fluktuacija.Matematički, to je opisano formulom E = -l (D∅)/DT, gdje L predstavlja induktivnost zavojnice i (d∅)/dtis brzinu pri kojoj se magnetski tok mijenja.

Ovo svojstvo indukcijske zavojnice koristi se za kontrolu promjena struje u električnim krugovima.Široko se koristi u svemu, od osnovnih filtera za napajanje do sofisticiranijih sustava poput telekomunikacijske opreme, gdje su željeni precizno podešavanje i obrada signala.Sposobnost umjerenih elektromagnetskih interakcija čini indukcijsku zavojnicu ključnom komponentom u mnogim elektroničkim uređajima.

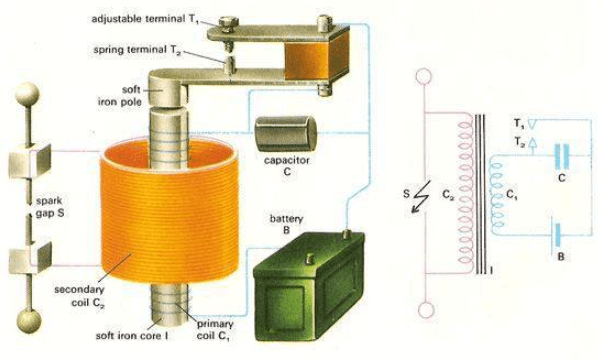

Slika 2: Komponente indukcijske zavojnice

Komponente indukcijske zavojnice

Indukcijska zavojnica igra ključnu ulogu u elektromagnetskom inženjerstvu, ilustrirajući krajnje principe kroz svoj spoj jednostavnosti i složenosti.Izgradnja indukcijske zavojnice uključuje čvrsto namotanu izoliranu žicu oko jezgre, što značajno utječe na performanse zavojnice.Jezgra se može izraditi od zraka ili magnetskih materijala poput ferita ili željeza.Izbor materijala utječe na magnetski tok zavojnice i ukupnu induktivnost, određujući koliko učinkovito djeluje zavojnica.

Izoliranje žice je dinamično.Bez odgovarajuće izolacije, ako se žice dodiruju, mogu se pojaviti kratki spojevi.Ove kratke hlače narušavaju funkciju zavojnice promjenom njegove induktivnosti i mogu dovesti do ozbiljnih kvarova u sustavu.U praktičnim postavkama, izolacija na žici može se s vremenom pogoršati zbog prekomjerne topline ili neočekivanih naponskih udara.Kad se to dogodi, često je potrebno održavanje, što može uključivati ​​pažljivo premotavanje zavojnice ili, u teškim slučajevima, u potpunosti je zamijeniti.

Ova operativna pitanja nisu isključiva za indukcijske zavojnice.Transformatori, koji dijele slične dizajne, također mogu patiti od pregrijavanja, uzrokujući kratke spojeve u električnoj mreži.U najgorim scenarijima to bi moglo dovesti do požara u uređajima povezanim sa sustavom.Takvi rizici ističu stajanje pažljivog dizajna, odabira materijala i kontrole kvalitete tijekom proizvodnog procesa.Osiguravanje izgradnje zavojnice kako bi se izdržalo potencijalnih stresora značajno povećava njegovu pouzdanost i sigurnost.

Osnovni parametri koji definiraju indukcijske zavojnice

Učinkovitost indukcijske zavojnice uglavnom ovisi o dva ključna parametra: induktivnost i rezonantna frekvencija.Induktivnost mjeri sposobnost zavojnice da pohranjuje magnetsku energiju, a na nju utječu faktori poput broja žičanih okreta i vrste korištenog jezgrenog materijala.Više zavoja ili jezgra izrađena od materijala s visokom magnetskom propusnošću, poput željeza ili ferita, rezultira većom induktivnošću, omogućavajući zavojnici da stvori jače magnetsko polje za određenu količinu struje.Suprotno tome, upotreba zračne jezgre smanjuje induktivnost, ali je preferirana u nekim visokofrekventnim aplikacijama zbog smanjenih gubitaka energije.

Rezonantna frekvencija jednako je obavezna.Označava točku gdje zavojnica prelazi s prvenstveno induktivnog ponašanja u kapacitivno ponašanje, a njegova impedancija dostiže vrhunac.Ova frekvencija posebno je visoka u aplikacijama poput podešavanja RF -a i obrade signala, gdje je prikladna preciznost u upravljanju elektromagnetskim valovima.Inženjeri moraju pažljivo izračunati ovu frekvenciju kako bi osigurali da se zavojnica optimalno izvodi u određenim krugovima, posebno tamo gdje je jasnoća signala ili učinkovitost prijenosa snage nedosljedna.

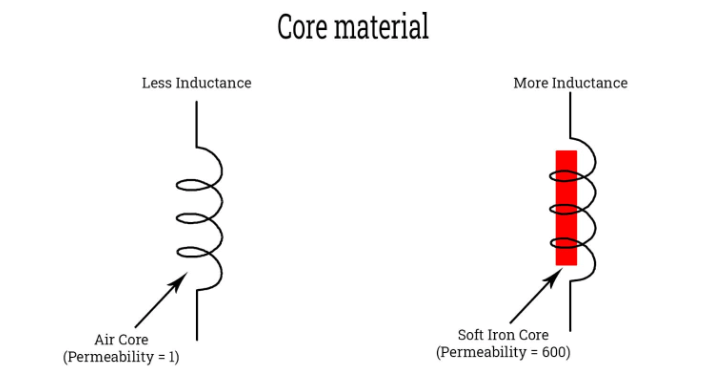

Slika 3: Osnovni materijal na indukcijskoj zavojnici

Osnovni materijali i njihova magnetska svojstva

Odabir pravog osnovnog materijala primjetan je za optimizaciju performansi indukcijske zavojnice jer izravno utječe na sposobnost zavojnice da generira i održava magnetsko polje.Ta se sposobnost mjeri magnetskom propusnošću materijala, što ukazuje na to koliko materijal lako omogućava stvaranje magnetskog polja u usporedbi s vakuumom.Osnovni materijali uglavnom spadaju u tri kategorije na temelju njihovih magnetskih svojstava: paramagnetske, dijamagnetske i feromagnetske.

Ferromagnetski materijali najčešće se koriste u indukcijskim zavojnicama zbog velike magnetske propusnosti.Ovi materijali značajno povećavaju induktivnost zavojnice, što ih čini vrlo učinkovitim za stvaranje snažnih magnetskih polja.Kao rezultat toga, feromagnetske jezgre idealne su za primjene poput transformatora, motora i elektromagnetskih releja gdje su jaka magnetska polja korisna.

Izazovi s nesavršenim indukcijskim zavojnicama

U stvarnim primjenama, performanse indukcijske zavojnice često se razlikuje od teorijskih predviđanja zbog nesavršenosti u dizajnu i materijalima.Jedan od glavnih čimbenika je otpor žice za navijanje, što uzrokuje nakupljanje topline tijekom rada.Ova toplina smanjuje ukupnu učinkovitost zavojnice trošenjem energije koja bi se inače mogla koristiti za njegovu elektromagnetsku funkciju.Osim toga, izgled žice stvara parazitski kapacitet, koji mijenja električna svojstva zavojnice, utječući na njegov frekvencijski odziv i učinkovitost.

Kategoriziranje gubitka energije u indukcijskim zavojnicama

Kada rade s indukcijskim zavojnicama, inženjeri se fokusiraju na smanjenje tri glavne vrste gubitaka snage: otporni gubici, gubici jezgre i gubici magnetskog toka.Svaka utječe na rad zavojnice na različite načine, što zahtijeva određene strategije za učinkovito rješavanje.

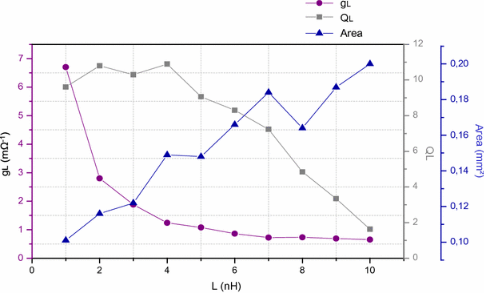

Slika 4: Otporni gubici

Otporni gubici dolaze od svojstvenog otpora u vijugavoj žici zavojnice.U primjenama visoke struje, ovaj otpor stvara toplinu, što snižava učinkovitost zavojnice i može oštetiti izolaciju žice i jezgru s vremenom.Ovo nakupljanje topline na kraju može dovesti do kvara zavojnice ako se ne uspije pravilno.Kako bi smanjili otporničke gubitke, inženjeri često koriste žice s boljom vodljivošću, poput bakra ili srebra, i implementiraju sustave hlađenja - poput ventilatora ili hladnjaka - kako bi učinkovitije raspršili toplinu.

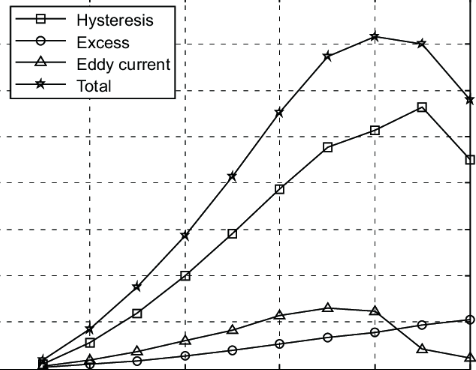

Slika 5: Jezgra gubitka

Gubici jezgre povezani su s magnetskim ponašanjem osnovnog materijala i postaju vidljiviji na višim frekvencijama i nižim strujama.Ti se gubici sastoje od gubitaka histereze (uzrokovanih energijom koja se koristi za magnetizaciju i demagneniziranje jezgre) i gubitaka vrtne struje (inducirane cirkulirajuće struje unutar jezgre).Inženjeri mogu smanjiti gubitke jezgre odabirom materijala s niskim gubitkom histereze, poput mekih magnetskih materijala i dizajniranjem jezgre kako bi ograničili vrtložne struje.To se često postiže korištenjem laminiranih jezgara ili specijaliziranih legura koje ograničavaju neželjeni protok struje.

Slika 6: Gubici magnetskog toka

Gubici magnetskog toka nastaju kada magnetsko polje generirano zavojnicama bježi od predviđenog puta, smanjujući učinkovitost zavojnice.To je posebno problematično u aplikacijama koje zahtijevaju preciznu magnetsku kontrolu.Da bi se to riješili, inženjeri mogu poboljšati dizajn zavojnice dodavanjem magnetskog oklopa, odabirom materijala koji bolje ograničavaju magnetski tok ili prilagođavajući geometriju zavojnice i jezgre kako bi magnetsko polje bio fokusiran unutar željenog područja.

Indukcijske zavojnice u elektronici

Indukcijske zavojnice igraju glavnu ulogu u poboljšanju funkcionalnosti elektroničkih sustava učinkovitim upravljanjem elektromagnetskim poljima.U mnogim se krugovima indukcijski zavojnice koriste za kontrolu protoka struje.Jedna od njihovih jedinstvenih funkcija je mogućnost blokiranja izravne struje (DC), istovremeno dopuštajući da prođe izmjenična struja (AC).Ova je sposobnost posebno korisna u sustavima napajanja, gdje je precizna kontrola struje prikladna za stabilan i siguran rad.Kondenzatori, nasuprot tome, ne mogu postići istu razinu kontrole.

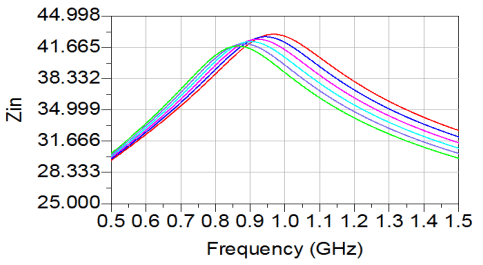

Slika 7: podešavanje frekvencije

U sustavima radiofrekvencije (RF), indukcijske zavojnice su osnovne za podešavanje krugova.Rade u kombinaciji s kondenzatorima u oscilatorima na postavljanju frekvencija oscilacije, što je opasno za točan prijenos signala i prijem u uređajima poput radio odašiljača i prijemnika.Ova funkcija podešavanja osigurava učinkovitu komunikaciju održavanjem jasnoće signala i vjernosti tijekom prijenosa.

Slika 8: Filtriranje signala

Indukcijske zavojnice su također ključne komponente u krugovima za filtriranje signala, gdje pomažu u smanjenju buke i mijenjanju širine pojasa signala.To je posebno značajno u komunikacijskim uređajima, gdje je potreban jasan prijenos zvuka i u preciznim instrumentima, gdje je točna obrada signala dinamična.Izglađujući električne signale, zavojnice doprinose pouzdanijim i stabilnijim izlazama u nizu elektroničkih primjena.

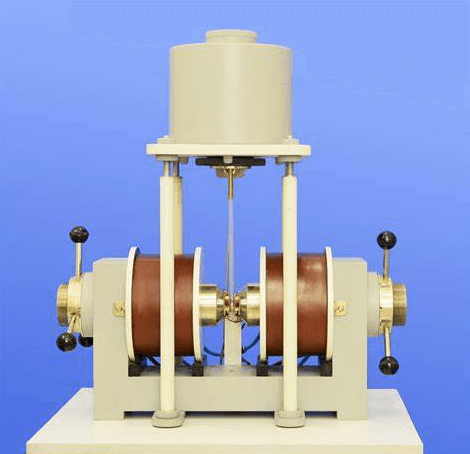

Slika 9: Magnetometar za vibriranje (VSM) (VSM)

Svestranost indukcijskih zavojnica proširuje se u znanstvena istraživanja, posebno u instrumentima poput magnetometra vibrirajućeg uzorka (VSM).U VSM -u, indukcijska zavojnica okružuje vibrirajući uzorak unutar magnetskog polja.Kako se uzorak pomiče, zavojnica otkriva inducirane napone, omogućujući precizno mjerenje magnetskih svojstava materijala.To pokazuje glavnu ulogu zavojnice u mjerenjima visoke preciznosti potrebne u znanstvenim istraživanjima.

Slika 10: Automobilska industrija

U automobilskom sektoru indukcijske zavojnice su opasne kao i zavojnice paljenja u motorima za unutarnje izgaranje.Ove zavojnice transformiraju niski napon baterije automobila u visoki napon potreban za paljenje smjese goriva u zraku u svjećicama motora.Učinkovitost zavojnica za paljenje izravno je vezana za učinkovitost motora i glatko djelovanje vozila, što ih čini dinamičnim komponentama u modernom automobilskom inženjerstvu.

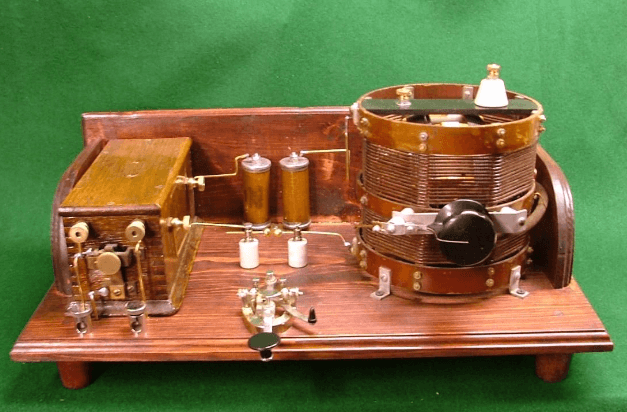

Slika 11: Spark Gap Radio odašiljači

Indukcijske zavojnice također se koriste u Spark Gap Radio odašiljačima za stvaranje visokih napona potrebnih za prijenos radio valova na velike udaljenosti.Ova je sposobnost prikladna za održavanje snažnih, jasnih komunikacijskih signala, posebno u aplikacijama u kojima je potreban prijenos dugog dometa bez značajne degradacije signala.

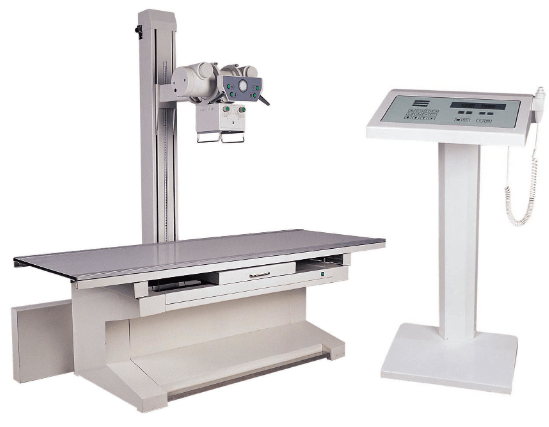

Slika 12: Rendgenski strojevi

U medicinskom području indukcijske zavojnice glavne su za rad rendgenskih strojeva.Ove zavojnice pomažu u stvaranju visokih napona potrebnih za proizvodnju rendgenskih zraka, koje su korisne za dijagnostičko snimanje.Upravo upravljanjem naponom, indukcijske zavojnice osiguravaju da rendgenski strojevi funkcioniraju sigurno i učinkovito, omogućujući točne i učinkovite dijagnostičke postupke u zdravstvu.

Zaključak

Indukcijske zavojnice, svojim dinamičkim funkcionalnostima i svestranim primjenama, stoje kao ključne komponente u području elektroničkog inženjerstva.Istraživanje ovih zavojnica otkriva složen krajolik u kojem se znanosti o materijalima, električnom dizajnu i operativnom upravljanju konvergiraju za optimizaciju performansi i poboljšanje pouzdanosti sustava.

Ovaj je članak istaknuo ozbiljne aspekte indukcijskih zavojnica, uključujući njihovu ovisnost o izboru osnovnog materijala, sitnice upravljanja gubicima energije i njihovu integraciju u različite elektroničke sustave.Uvidi u upravljanje operativnim izazovima u stvarnom svijetu i iterativni proces testiranja i usavršavanja naglašavaju potrebu za duboko razumijevanjem teorijskih i praktičnih aspekata dizajna zavojnice.U konačnici, kapacitet indukcijske zavojnice za kontrolu elektromagnetskih polja ne samo da naglašava svoju korisnost u ogromnom rasponu aplikacija, već također potvrđuje potrebu za kontinuiranom inovacijom i pažljivim dizajnom u stalno razvijajućem polju elektroničkih sustava.

Često postavljana pitanja [FAQ]

1. Za što se zavojnica koristi u elektronici?

Zavojnice u elektronici, koje se često nazivaju induktorima, prvenstveno se koriste za svoju sposobnost pohranjivanja energije u magnetskom polju kada struja teče kroz njih.Ovo svojstvo čini ih inzistira na krugovima koji zahtijevaju funkcije skladištenja energije, filtriranja ili vremena.Na primjer, u napajanju, zavojnice izglađuju fluktuacije kako bi osigurali stabilan izlazni napon.

2. Koja je svrha zavojnice u struji?

U električnim sustavima zavojnice se koriste za induciranje magnetskog polja ili na njih, ovisno o njihovoj ulozi.Njihova sposobnost privremeno pohranjivanja energije i oslobađanja pomaže u upravljanju strujnim protokom, što je dinamično u transformatorima i relejima.Ova sposobnost omogućava zavojnice da pretvore električnu energiju visokog napona u niže razine napona pogodne za kućnu ili industrijsku upotrebu.

3. Za što se koristi indukcijska zavojnica?

Indukcijska zavojnica je vrsta transformatora koji se koristi za generiranje visokonaponskih impulsa iz izvora s niskim naponom.Povijesno, oni su korišteni u ranim radio prijenosnim prijenosom i Spark-Gap radio odašiljačima, gdje su generirali potrebne napone kako bi pokrenuli iskru kroz jaz, stvarajući tako radio frekvenciju energije.

4. Koja je primjena elektromagnetske indukcije u indukcijskoj zavojnici?

Krajnji princip iza indukcijskih zavojnica je elektromagnetska indukcija, gdje mijenjajući magnetsko polje unutar zavojnice stvara električno polje.Ovaj se postupak iskorištava za transformaciju razine napona;Na primjer, pojačanje niskog ulaznog napona na visoki izlazni napon.Ovaj visoki napon traži se za aplikacije poput stvaranja rendgenskih zraka, sustava paljenja u motorima i određenih vrsta rasvjete, uključujući fluorescentne svjetiljke.

5. Koje su primjene indukcije u jednoj zavojnici?

Jedna zavojnica, koristeći elektromagnetsku indukciju, može funkcionirati u više uloga, poput detektora metala, gdje otkrivaju metalne predmete osjećajući promjenu magnetskog polja uzrokovane metalima.Druga primjena je u električnim gitarama, gdje pojedinačne zavojnice preuzimaju vibracije žica i pretvaraju ih u električne signale, koje se zatim pojačavaju.Ovi primjeri ističu kako se operativne nijanse zavojnica prilagođavaju potrebama različitih aplikacija, a svaka iskorištava sposobnost zavojnice da komunicira s magnetskim poljima.
