Razumijevanje ispravljača pod kontrolom silicija (SCR)

Silikonski ispravljač (SCR) ključni je dio elektronike napajanja, koji se razvija iz jednostavnijeg šoklekleovog diode.Šogletna dioda djelovala je kao osnovni prekidač, ali nije se mogao kontrolirati izvana.Dodavanje terminala za vrata za stvaranje SCR -a omogućilo je preciznu kontrolu nad njegovom provođenjem, pretvarajući ga u aktivnu komponentu za upravljanje napajanjem u različitim krugovima.Ovaj članak pokriva strukturu i rad SCR -a, uključujući njegovu unutarnju konfiguraciju i mehanizam pozitivnih povratnih informacija za učinkovito prebacivanje.Objašnjava različite metode aktiviranja i potrebu za kontroliranom aktivacijom za pouzdane performanse.U članku se također govori o testiranju SCR funkcionalnosti, koristi u kontroli snage izmjenične struje, naprednim tehnikama aktiviranja, vrstama SCR -a i novim trendovima u SCR tehnologiji.Cilj je dati jasno razumijevanje SCR -a, kako rade i njihovu ulogu u modernoj elektronici.

Katalog

Shockley Diode to SCR

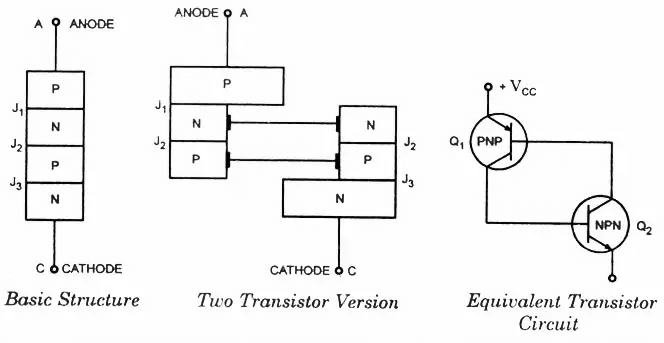

Slika 1: Shockley dioda

Shockley dioda, rana verzija PNPN uređaja, djeluje kao osnovni prekidač koji se uključuje kada dosegne određeni napon.Međutim, ima ograničenu upotrebu jer mu nedostaje kontrola nad prebacivanjem.Uvođenje SCR -a poboljšava se na Shockley diodi dodavanjem terminala vrata.Ovaj dodatak omogućava vanjsku kontrolu stanja provođenja uređaja, mijenjajući ga s jednostavnog prelaska na aktivnu komponentu koja s većom točnošću može podnijeti veću razinu snage.Ova promjena uvelike povećava korisnost uređaja, što ga čini prikladnim za mnoge više elektroničkih krugova.

Struktura ispravljača koji kontrolira silicij

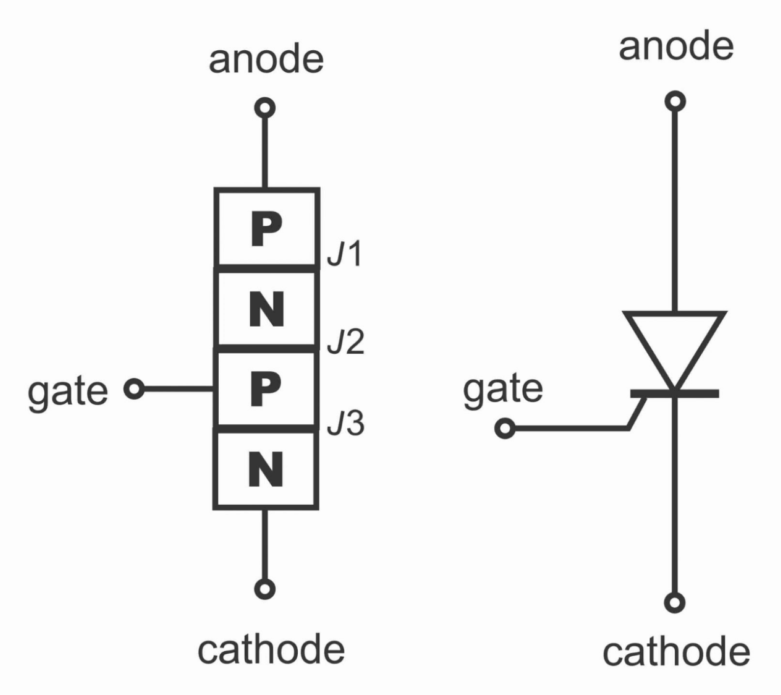

Slika 2: prekidač pod kontrolom silicija

Evolucija iz šockley diode do SCR -a uključuje dodavanje terminala vrata postojećoj PNPN strukturi.Ovaj terminal vrata omogućuje SCR da kontrolira vanjski signal, pružajući način da se uređaj uključi i isključi prema potrebi.Ova promjena čini SCR aktivnu komponentu, uvelike proširujući njegovu upotrebu u raznim elektroničkim krugovima.Sposobnost kontrole akcije prebacivanja vanjskim signalom stvara nove mogućnosti za precizno upravljanje napajanjem, što je vrlo korisno za moderne elektroničke aplikacije.

Struktura i rad SCR -a

Slika 3: Struktura i rad SCR -a

SCR sastoji se od četiri poluvodička sloja koji tvore tri PN spoja, s anodom, katodom i terminalom vrata.Kad se vrata ostanu nepovezana, SCR djeluje poput šockley diode, uključivši se kada se postigne napon probijanja.Međutim, primjena malog napona na vrata omogućuje SCR da se namjerno pokrene.

SCR staza kondukcije

Kad se na kapiju nanese mala struja, uključen je donji tranzistor u SCR -u.Ova radnja tada uključuje gornji tranzistor, stvarajući petlju koja SCR drži u stanju "ON", omogućavajući struju da teče iz anode u katodu.Nakon što se to dogodi, struja vrata više nije potrebna da bi se SCR uključio.SCR ima dva tranzistora koji rade zajedno kako bi ga nastavili nakon što započne.Ovaj dizajn pomaže da se SCR brzo prebaci s OFF na ON.

Slika 4: SCR put kondukcije

Da biste razumjeli kako SCR funkcionira, pogledajte svoje unutarnje postavljanje.Kad se puls pošalje na kapiju, on aktivira donji tranzistor, puštajući struju da prođe kroz gornji tranzistor i drži donji.Ova petlja osigurava da SCR ostaje sve dok struja ne padne ispod određene razine, nazvane struju držanja.To SCR -ove čini korisnim za pouzdano prebacivanje i upravljanje snagom.

Metode pokretanja i pucanja

Okidanje, koje se naziva i pucanje, znači primjenu naponskog impulsa na SCR -ov terminal vrata.Ova metoda osigurava da se SCR uključi samo kad je to potrebno, bez obzira na to ide li napon iznad točke prijelom.Obrtanje obrnutog, koje isključuje SCR primjenom negativnog napona na vrata, također se može učiniti, ali je manje učinkovito jer zahtijeva puno struje.

Uključi vrata Thiristor (GTO) simbol

Slika 5: GTO simbol

Pokretanje SCR -a ključno je za njegov rad.Struja vrata potrebna za pokretanje SCR -a mnogo je niža od struje koja teče kroz uređaj, pružajući nešto pojačanja.Jednom kada se pokrene, SCR ostaje u stanju provođenja sve dok struja kroz nju ne padne ispod određene razine, poznate kao struja držanja.Ova je karakteristika vrlo korisna u aplikacijama gdje je potrebno kontrolirano prebacivanje, osiguravajući da SCR ostane sve dok struja opterećenja ne padne dovoljno da ga isključi.Ova kontrolirana aktivacija i deaktivacija čine SCR -ove vrlo prikladnim za aplikacije koje zahtijevaju precizno upravljanje energijom.

Testiranje SCR funkcionalnosti

Da biste testirali radi li SCR, možete započeti s osnovnom provjerom ohmmerom za mjerenje spoja vrata-katode.Međutim, ovaj jednostavan test nije dovoljan.Također morate vidjeti kako SCR djeluje pod opterećenjem.Za temeljit test, postavite krug s istosmjernim izvorom napajanja i prekidačima s gumbom kako biste promatrali kako se SCR uključuje i isključuje kada je spojen na opterećenje.

Slika 6: SCR ispitivanje kruga

Da bi se osiguralo da SCR -ovi ispravno rade, nekoliko koraka je uključeno u njihovo testiranje.Jednostavan testni krug može se izgraditi pomoću istosmjernog napajanja, otpornika opterećenja i prekidača za gumbu za simulaciju procesa aktiviranja i zadržavanja.Gledajući SCR -ovo ponašanje u ovom postavljanju, može se potvrditi njegovu sposobnost da se zalijepi i isključi kako se očekivalo.Ovaj postupak testiranja pomaže u dijagnosticiranju potencijalnih problema i osigurava pouzdanost SCR-a u stvarnim aplikacijama.Sveobuhvatno testiranje u stvarnim uvjetima opterećenja pomaže u pronalaženju bilo kakvih slabosti ili nedostataka u SCR -u, osiguravajući pouzdane performanse u zahtjevnim aplikacijama.

SCR kontrola izmjenične snage

SCR se često koriste tamo gdje je potrebno prebaciti velike količine snage, ali upravljački krugovi upravljaju samo malom strujom i naponom radi jednostavnosti i pouzdanosti.To SCR -ove čini savršenim za situacije koje trebaju snažne, ali osjetljive upravljačke mehanizme.Na primjer, snaga ispaljivanja vrata SCR može biti niža od 50 mikrovata (1 V, 50 µA), osiguravajući da aktivni kontakti upravljaju samo ovim malim signalom.Jednom kada se aktivira, SCR može izravno upravljati i mijenjati izlazne opterećenje, pružajući do 100 vata ili više.To omogućava učinkovitu kontrolu sustava velike snage s minimalnim naprezanjem na upravljačkom krugu.

Slika 7: SCR u izmjeničnoj kontroli napajanja

U smislu načina na koji djeluju, SCR -ovo obrnuto ponašanje je poput tipične diode silicij ispravljača, djelujući kao otvoreni krug kada se negativan napon primijeni između anode i katode.U smjeru prema naprijed, SCR blokira protok struje sve dok napon ne pređe određenu točku probijanja, osim ako se ne primijeni signal vrata.Kada je nadignut napon probijanja prema naprijed ili se uvodi odgovarajući signal vrata, SCR brzo prelazi u stanje provoda, s niskim padom napona prema naprijed sličan onome u ispravljaču s jednim spojem.Ova brza sposobnost prebacivanja osigurava da SCR može pouzdano upravljati velikim opterećenjima uz održavanje niske potrebe za upravljanjem.

Slika 8: Serijski prekidač

Gornja slika prikazuje jednostavne serijske prekidače koji šalju izmjenični signal na vrata SCR -a.Otpor R1 ograničava struju vrata kako bi bila sigurna, dok dioda D sprječava da obrnuti napon utječe na vrata tijekom ciklusa nekondukcije.Opterećenje (RL) spojeno na anodu može biti svaka vrijednost unutar granica SCR -a.Ova postavka osigurava pouzdano djelovanje SCR -a, s kontroliranim aktiviranjem i zaštitom od električnog naprezanja.

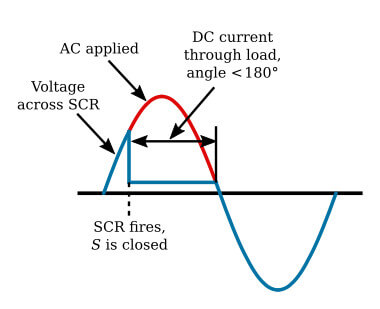

Slika 9: Valni oblici AC prekidača

Kad je Switch S otvoren, SCR ostaje isključen čak i ako je prisutna izmjenična snaga.Završni prekidač S omogućava pozitivan dio izmjeničnog ciklusa da pokrene SCR, uzrokujući da se provodi jer je anoda pozitivna.SCR se uključuje za manje od polovice ciklusa i ostaje isključen tijekom negativnog dijela ciklusa.Zatvaranje S kontrolira kada se SCR uključi, omogućujući struju da teče kroz opterećenje.Da biste zaustavili struju, možete otvoriti Switch S ili pričekati negativni ciklus, koji isključuje SCR.Ova postavka omogućava jednostavnu kontrolu strujnog protoka u krugu.

Slika 10: Shunt Switch

Za kontrolu SCR -a možete koristiti DC na kapiji.Primjena DC na kapiju uključuje SCR.Drugi način je upotreba prekidača između vrata i katode.Otvaranje prekidača uključuje SCR, omogućavajući struju da teče kroz opterećenje.Da biste isključili SCR i zaustavili struju, zatvorite prekidač ili primijenite negativni napon na anodu.Ova metoda pomaže u kontroli uređaja poput brzine motora i razine snage.

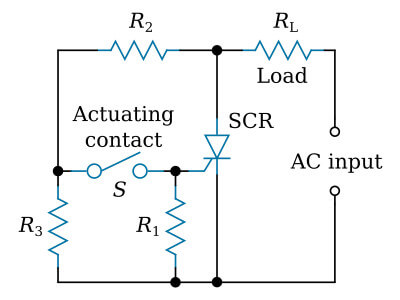

Slika 11: Struja opterećenja s prekidačem zatvorenim

Ilustrirane su dvije druge jednostavne metode za prebacivanje napajanja na opterećenja.U prvom krugu, zatvaranjem pokretanja kontakta opskrbljuje opterećenje, a istovremeno otvaranje kontakta isključuje napajanje.Suprotno tome, drugi krug djeluje obrnuto: napajanje se isporučuje u opterećenje samo kad je kontakt otvoren.Oba kruga mogu se postaviti na "zasun" pomoću istosmjernog napajanja umjesto prikazanog izmjeničnog struje.

U prvom krugu, razdjelnik napona sastavljen od otpornika R2 i R3 daje SCR signal izmjeničnog vrata.To omogućava SCR -u da puca i opskrbi napajanje kada je kontakt zatvoren.U drugom krugu, zatvaranje prekidača čini da vrata i katoda imaju isti potencijal, sprječavajući pucanje SCR -a i na taj način isključivanje snage na opterećenje.Ova jednostavna postavka osigurava jasnu i predvidljivu kontrolu snage u opterećenju u bilo kojoj konfiguraciji.

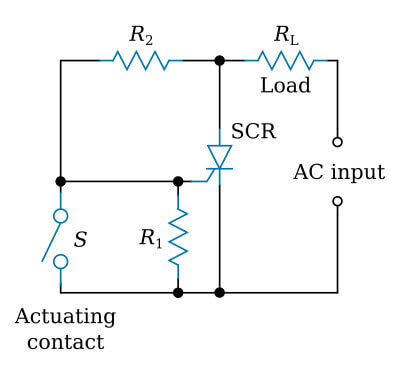

Slika 12: Učitajte struju s prekidačem otvorenim

AC napajanje se može kontrolirati pomoću kruga prikazanog u nastavku.U ovom se postavljanju dva SCR-a spojena nazad za upravljanje oba polu-ciklusa izmjeničnog napona.Ova konfiguracija osigurava da svaki SCR obrađuje jedan polu ciklus AC valnog oblika, omogućujući učinkovitu i preciznu kontrolu snage isporučene u opterećenje.

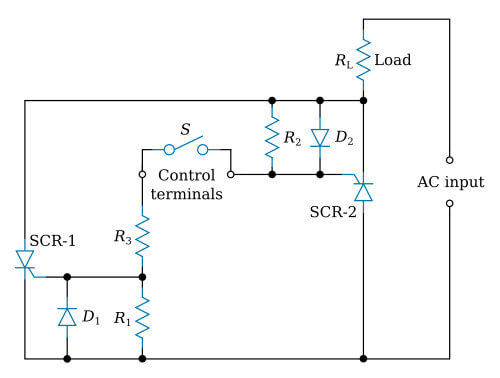

Slika 13: AC prekidač s dva SCR -a

Upravljačka struja teče do vrata kroz otpornik R3 kada vanjski prekidač (mehanički ili elektronički) povezuje upravljačke terminale.Ovaj prekidač može upravljati raznim senzorima poput svjetlosti, topline ili tlaka, koji aktiviraju elektroničko pojačalo.Kad se prekidač zatvori, SCR -ovi se aktiviraju sa svakim izmjeničnim ciklusom, omogućujući da se napaja do opterećenja.Kad se prekidač otvori, SCR -ovi se ne pucaju, a opterećenje se ne isporučuje.Ovaj mehanizam učinkovito upravlja izmjeničnom napajanjem isporučenom opterećenju.

Prijave i vrste SCR -a

SCR se koriste u mnogim poljima jer imaju snažne kontrolne značajke.Oni uključuju pretvorbu napajanja, motoričke upravljanje i sustave rasvjete.Razvijene su različite vrste SCR -a kako bi se zadovoljile specifične potrebe:

Standard SCR: Koristi se u opće svrhe.

Brzo prebacivanje SCR: Dizajniran za visokofrekventne aplikacije.

SCR (lts) odigrani laganim svjetlošću: Koristi svjetlost za aktiviranje, pružajući električnu izolaciju.

Gate isključi SCR (GTO): Omogućuje kontrolu uključivanja i isključivanja.

Obrnuto blokiranje SCR: Može blokirati struju u oba smjera.

Trofazni most SCR kontrola od opterećenja

Svaka vrsta SCR -a izrađena je za specifične potrebe.Standardni SCR su fleksibilni i koriste se u mnogim aplikacijama, dok su SCR-ovi s brzim prebacivanjem savršeni za operacije velike brzine.SCR-ovi koji se pokreću svjetlom (LTS) koriste svjetlost za pokretanje vrata, pružajući izvrsnu električnu izolaciju.SCR-ovi za isključivanje vrata (GTO) mogu se uključiti i isključiti, čineći ih prikladnim za aplikacije velike snage.SCR -ovi za obrnuto blokiranje dizajnirani su tako da blokiraju protok struje u oba smjera, poboljšavajući njihovu upotrebu u scenarijima kontrole snage izmjenične struje.

Slika 14: Trofazni most SCR kontrola opterećenja

Praktične primjene i napredne uporabe SCR -a

SCR se široko koriste u mnogim aplikacijama zbog svojih snažnih kontrolnih značajki.Neke zapažene prijave uključuju:

Sustavi pretvorbe napajanja: SCR su ključne komponente u sustavima pretvorbe snage, upravljajući promjenom iz izmjenične snage u DC Power i obrnuto.Ovi se sustavi koriste i u industrijskim postavkama i u potrošačkoj elektronici, gdje je potrebno stabilno i pouzdano napajanje.

Upravljanje motorom: U aplikacijama za upravljanje motorom SCR -ovi podešavaju brzinu i okretni moment električnih motora.Promjenom kuta paljenja, SCR -ovi kontroliraju snagu isporučenu na motor, omogućujući preciznu kontrolu nad njegovim radom.

Sustavi rasvjete: SCR se koriste za glatko prigušeno svjetla kontrolirajući fazni kut napajanja izmjenične struje.Ova sposobnost pruža uštedu energije i poboljšava ambijent u aplikacijama za rasvjetu.

Kontrole grijanja: U primjenama grijanja SCR -ovi reguliraju snagu isporučenu na grijanje elemenata, održavajući željenu temperaturu s velikom točnošću.To je posebno korisno u industrijskim procesima koji zahtijevaju precizno kontrolu temperature.

Zaštitni krugovi: SCR-ovi djeluju kao krugove u zaštitnim krugovima, kratki spoj napajanja u slučaju prenaponskog stanja kako bi se zaštitili osjetljive elektroničke komponente od oštećenja.

Širok raspon aplikacija pokazuje fleksibilnost i korisnost SCR -a u modernoj elektronici, gdje su potrebne precizne kontrole i pouzdane performanse.

Detaljna analiza SCR karakteristika

Razumijevanje specifičnih karakteristika SCR -a ključno je za njihovu učinkovitu upotrebu.Ključne karakteristike uključuju:

Napon pokretanja vrata (v_Gt)

Minimalni napon vrata potreban za uključivanje SCR -a.

Držeći struju (i_H)

Minimalna struja potrebna za održavanje SCR -a.

Struju zapisa (i_L)

Minimalna struja potrebna za zadržavanje SCR -a u stanju "ON" nakon uklanjanja okidača vrata.

Napon probijanja (v_Bon)

Napon pri kojem će se SCR uključiti bez struje vrata.

Naprijed blokirajući napon (v_DRM)

Maksimalni napon koji SCR može blokirati u smjeru prema naprijed bez provođenja.

Obrnuti napon za blokiranje (v_RRM)

Maksimalni napon koji SCR može blokirati u obrnutom smjeru.

Pad napona na državi (v_Tm)

Napon pada preko SCR -a kada se izvodi.

DV/DT ocjena

Maksimalna brzina porasta napona izvan stanja koju SCR može izdržati bez uključivanja.

DI/DT ocjena

Maksimalna brzina porasta struje na državi koju SCR može podnijeti bez oštećenja.

SCR zaštita i snubber krugovi

Da bi se poboljšala pouzdanost SCR -a u praktičnim primjenama, često se koriste zaštitni krugovi.Jedna od uobičajenih metoda je upotreba snubber krugova.Snubber krugovi zaštite SCR -a od visokih DV/DT i DI/DT naprezanja, što može uzrokovati rani neuspjeh.

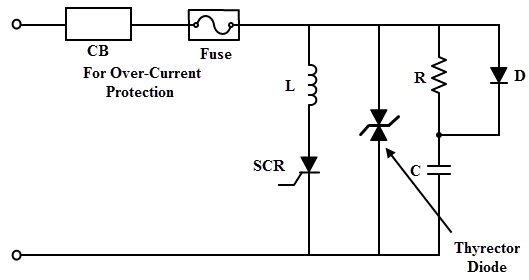

Slika 15: SCR zaštita

Da bi zaštitili SCR od iznenadnih naponskih šiljaka, svaki SCR u krugu pretvarača ima paralelnu R-C Snubber mrežu.Ova snubber mreža štiti SCR protiv unutarnjih naponskih šiljaka koji se javljaju tijekom postupka obrnutog oporavka.Kad se SCR isključi, struja obrnutog oporavka preusmjerava se u snubber krug, koji sadrži elemente koji čuvaju energiju.

Munja i prebacivanje udara na ulaznoj strani mogu oštetiti pretvarač ili transformator.Da bi se smanjio utjecaj ovih napona, na SCR -u se koriste uređaji za stezanje napona.Uobičajeni uređaji za stezanje napona uključuju varistore metalnih oksida, selenske tihektorske diode i supresore lavinske diode.

Ovi uređaji imaju smanjeni otpor kako se napon povećava, pružajući put niske otpornosti preko SCR-a kada se dogodi napon prenapona.Na slici u nastavku prikazana je kako je SCR zaštićen od preko napona pomoću Thirector diode i snubber mreže.

Napredne tehnike pokretanja za SCRS

Slika 16: Tehnika pokretanja

Osim jednostavnog pokretanja vrata, napredne metode mogu dodatno poboljšati SCR performanse u složenim postavkama.Ove metode uključuju:

• aktiviranje pulsa

Korištenje kratkih, visoko-strujnih impulsa za aktiviranje SCR-a osigurava da se pouzdano okreće čak i u bučnim okruženjima.

• Pokretanje pod kontrolom faze

Usklađivanje SCR pokretanja s izmjeničnom napajanjem omogućava preciznu kontrolu nad snagom poslanom opterećenju.

• optički izolirano aktiviranje

Korištenje optičkih izolatora za pokretanje SCR -a pruža električnu izolaciju i štiti upravljački krug od visokog napona.

• Okidač na bazi mikrokontrolera

Korištenje mikrokontrolera za stvaranje preciznih pokretanja impulsa omogućava sofisticirane upravljačke sheme i bolje performanse u složenim postavkama.

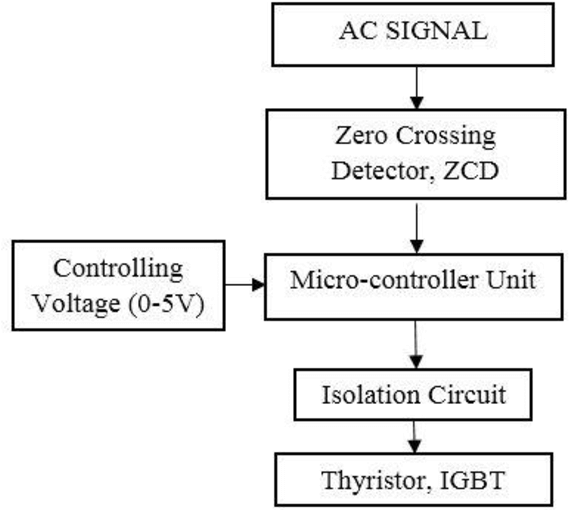

Pokretanje SCR-a na bazi mikrokontrolera

Slika 17: SCR pokretanje SCR-a na bazi mikrokontrolera

Ove napredne tehnike aktiviranja nude veću fleksibilnost i kontrolu u SCR aplikacijama, što ih čini prikladnim za širok raspon industrijske i potrošačke elektronike.Korištenjem ovih metoda, inženjeri mogu postići precizniju i pouzdaniju kontrolu nad sustavima upravljanja napajanjem, poboljšavajući ukupnu učinkovitost i performanse rješenja utemeljenih na SCR-u.

SCRS u modernoj elektroničkoj energiji

SCR su ključni dijelovi u stvaranju učinkovitih i pouzdanih sustava upravljanja napajanjem.Oni čine veliku razliku u nekoliko glavnih područja, uključujući:

Sustavi obnovljivih izvora energije: SCR se koriste u pretvaračima i kontrolerima za pretvaranje i upravljanje energijom iz obnovljivih izvora poput solarne i vjetra.Oni upravljaju visokom razinom snage i pružaju preciznu kontrolu, što ih čini savršenim za ove aplikacije.

Električna vozila: U električnim vozilima (EVS) SCR se koriste u regulatorima motora i sustavima punjenja baterija.Oni upravljaju protokom napajanja između baterije i motora, osiguravajući učinkovit rad i duži vijek trajanja baterije.

Pametne mreže: U aplikacijama Smart Grid SCR -ovi upravljaju raspodjelom električne energije.Koriste se u prevrtačima vezanim za mrežu, regulatorima napona i kontrolerima faznog kuta kako bi se osiguralo stabilno i učinkovito isporuku snage.

Industrijska automatizacija: SCR se koriste u motornim pogonima, kontrolama grijanja i sustavima kontrole procesa u industrijskoj automatizaciji.Oni upravljaju velikom energijom i pružaju preciznu kontrolu, čineći ih temeljnim komponentama u automatiziranim proizvodnim procesima.

Neprekidni napajanje (UPS): SCR -ovi pružaju pouzdanu sigurnosnu kopiju tijekom nestanka u UPS sustavima.Pomažu glatko prebacivanje između glavnog napajanja i izvora sigurnosnih kopija, osiguravajući kontinuiranu snagu do ključnih sustava.

Budući trendovi i inovacije u SCR tehnologiji

Razvoj SCR tehnologije nastavlja se poboljšati kako bi zadovoljio potrebu za boljom i pouzdanijom kontrolom snage.Novi poluvodički materijali poput silicij -karbida (SiC) i galij nitrida (GAN) čine da SCR -ovi bolje funkcioniraju rukovanjem većim naponom, smanjenjem otpora i poboljšanjem upravljanja toplinom.Integrirani tiristori (IGCT) s integriranim vratima kombiniraju prednosti GTOS -a i IGBT -a, nudeći brzo prebacivanje, nizak gubitak energije i mogućnost rukovanja visokom energijom za zahtjevne primjene.Digitalne metode upravljanja s SCR -om omogućuju precizno i ​​fleksibilno upravljanje, što sustave čine učinkovitijim i pouzdanijim.Napredak u proizvodnim tehnikama čini SCR -ove manjim i prikladnim za prijenosne uređaje, što je korisno za potrošačku elektroniku.Poboljšane zaštitne značajke u SCR-ima, poput ugrađenih krugova snubber i zaštite od prekomjerne struje, također ih čine pouzdanijim i lakšim za upotrebu.

Zaključak

Upravljačka struja teče do vrata kroz otpornik R3 kada vanjski prekidač (mehanički ili elektronički) povezuje upravljačke terminale.Ovaj prekidač može se kontrolirati senzorima poput svjetlosti, topline ili tlaka, koji aktiviraju elektroničko pojačalo.Kad se prekidač zatvori, SCR -ovi se pokreću sa svakim izmjeničnim ciklusom, omogućujući opterećenje.Kad se prekidač otvori, SCR -ovi ne važu, zaustavljajući protok snage.Ovaj mehanizam kontrolira izmjeničnu snagu do opterećenja.

Poboljšanja poluvodičkih materijala poput silicij -karbida (sic) i galij nitrida (GAN) učinit će SCR -ove učinkovitijim i izdržljivim.Inovacije poput integriranih tiristora (IGCT) i tehnika digitalne kontrole poboljšat će SCR performanse s bržim prebacivanjem, manjim gubicima energije i boljom pouzdanošću.SCRS će i dalje igrati ključnu ulogu u novim tehnologijama, od pametnih mreža do električnih vozila, osiguravajući učinkovitu i pouzdanu kontrolu snage.

Često postavljana pitanja [FAQ]

1. Koje su prednosti ispravljača s kontroliranim silicijum?

Silicijsko upravljani ispravljač (SCR) nudi nekoliko prednosti, uključujući učinkovitu kontrolu snage, visoku pouzdanost, mogućnost rukovanja visokim naponima i strujama i preciznu kontrolu nad protokom snage.SCR -ovi također pružaju brze brzine prebacivanja i izdržljivi su u teškim okruženjima, što ih čini prikladnim za razne industrijske namjene.

2. Koja je svrha diode silicij ispravljača?

Dioda silikonskog ispravljača koristi se za pretvaranje izmjenične struje (AC) u izravnu struju (DC).Omogućuje struju da teče u samo jednom smjeru, pružajući ispravljanje, što je potrebno u napajanju i drugim elektroničkim krugovima.

3. Zašto nam treba kontrolirani ispravljač?

Kontrolirani ispravljači koriste se za precizno upravljanje i kontrolu protoka snage u elektroničkim uređajima.Omogućuju podešavanje izlaznog napona i struje, što je potrebno u aplikacijama poput kontrole brzine motora, napajanja i zatamnjenih svjetala.Kontrolirani ispravljači poboljšavaju učinkovitost i pružaju stabilnost u isporuci energije.

5. Koji je zaključak SCR -a?

SCR je svestrana i pouzdana komponenta u napajačkoj elektronici.Omogućuje preciznu kontrolu nad aplikacijama velike snage i napona, što ga čini vrijednim u raznim industrijama.SCR -ovi se i dalje poboljšavaju s napretkom u materijalima i tehnologiji, osiguravajući njihovu važnost u budućim primjenama.

6. Koje su primjene diode s upravljanjem silikonom?

Primjene dioda ispravljača koji kontroliraju silicij uključuju kontrolu brzine motora, zatamnjenje svjetla, regulaciju snage u AC i DC elektroenergetskim sustavima, zaštitu od prenapona i pretvarača.Također se koriste u industrijskoj automatizaciji, opskrbi napajanjem i sustavima obnovljivih izvora energije poput solarnih i vjetroelektrana.
