Regulatori napona: njihova funkcija i važnost objašnjeni su

Regulator napona je uređaj koji napon održava samostalno.Prilagođuje napon kako bi osigurao da uređaji spojeni na njega dobivaju stabilnu i dosljednu količinu, čak i ako se ulazni napon mijenja ili uvjeti opterećenja variraju.To pomaže zaštititi osjetljive elektroničke dijelove od oštećenja promjena napona.Ovaj članak detaljnije gleda na glavne dijelove i vrste regulatora napona, pokazujući zašto su toliko važni za održavanje elektronike bez problema.Razbijanje dvije glavne vrste regulatora napona, opisujući kako rade, svoje prednosti i u koje su situacije najprikladnije.Tu je i praktični vodič za izgradnju regulatora napona na ploči, pružajući praktičan način da naučite o njihovom dizajnu i funkciji.Konačno, nudi savjete kako odabrati pravi regulator napona, usredotočujući se na ravnotežu između učinkovitosti, kontrole topline i stabilnosti napona za određene projekte.

Katalog

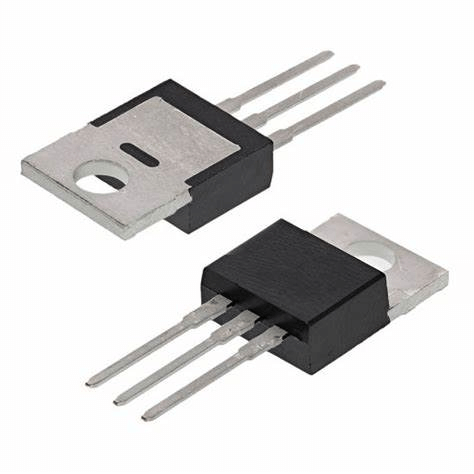

Slika 1: regulator napona

Komponente regulatora napona

• Usporednik

Usporedba uspoređuje izlazni napon s postavljenim referentnim naponom.Njegov je posao osigurati da izlaz ostane unutar željenog raspona slanjem upravljačkih signala koji u skladu s tim prilagođavaju napon.Kad izlaz izlazi iz referentne vrijednosti, komparator pokreće podešavanja kako bi se izlaz vratio u red.

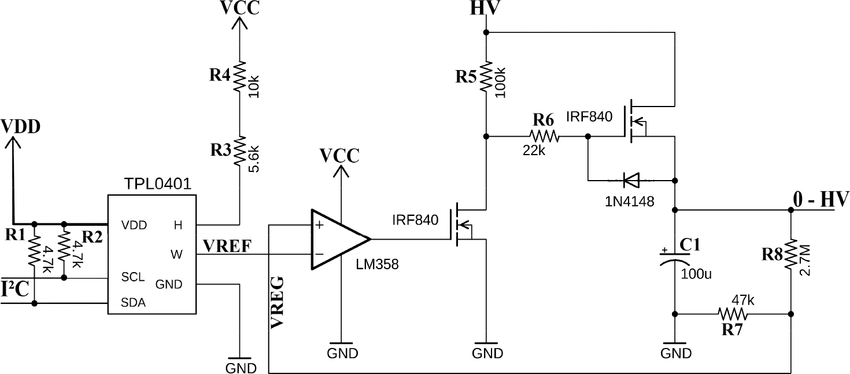

Slika 2: krug regulatora napona s komparatorom napona

• Izvor referentnog napona

Ovo je vrlo stabilan napon koji djeluje kao mjerilo za usporedbu.Referentni napon ostaje konstantan, čak i ako postoje promjene u ulazu, temperaturi ili opterećenju.To pruža referenca BandGap i nudi pouzdanu stabilnost u različitim radnim uvjetima.

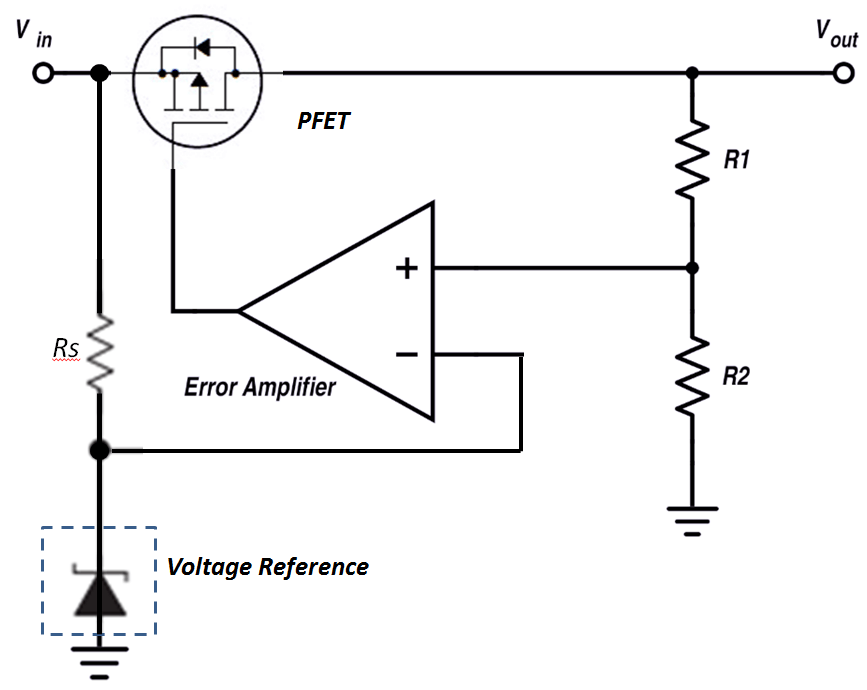

Slika 3: Izvor referentnog napona

• Pojačalo pogreške

Pojačalo pogreške povećava razliku između referentnog napona i izlaznog napona.Ovaj pojačani signal koristi se za fino podešavanje upravljačkog mehanizma, smanjujući jaz između stvarnog izlaza i ciljanog napona.Osigurava da izlaz odgovara predviđenom naponu što je moguće bliže.

Slika 4: Regulator napona s pojačalom pogreške

• Mreža povratnih informacija

Mreža povratnih informacija sastoji se od otpornika, a ponekad i kondenzatora koji dio izlaznog napona šalju natrag u sustav na nadzor.Ova petlja za povratne informacije važna je za postavljanje ispravnog izlaznog napona i stabilizaciju regulatora.Omjer povratnih informacija, određen mrežnim komponentama, kontrolira koliko se izlaza vraća natrag do pojačala ili komparatora pogreške.

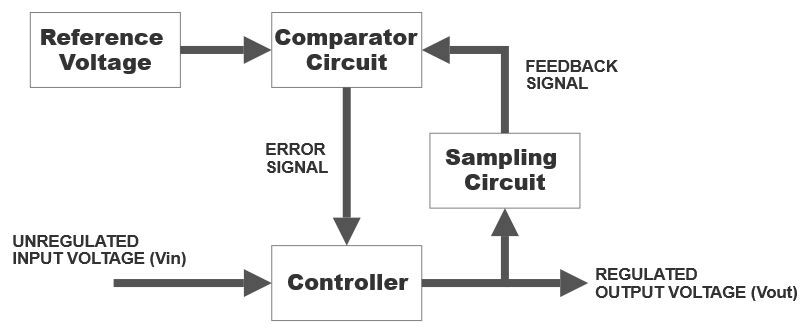

Slika 5: Povratni signal u regulatoru napona

• kontrolni element

Upravljački element aktivno podešava izlazni napon.U linearnim regulatorima ovo je tranzistor koji radi u svom aktivnom stanju na regulaciji napona.U prebacivanju regulatora, upravljački element djeluje kao prekidač, uključivši i isključujući ulazni napon za prijenos energije kroz komponente poput induktora ili kondenzatora, izgladite izlaz.

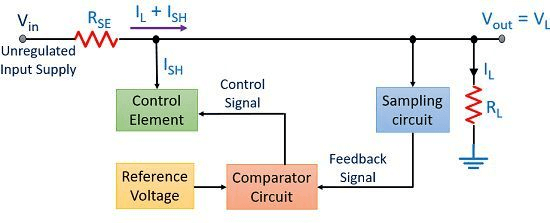

Slika 6: Upravljački element u regulatoru napona

• Regulacija opterećenja

Regulacija opterećenja je mogućnost regulatora da izlazni napon održi kako se opterećenje mijenja.Snažna regulacija opterećenja znači da izlaz ostaje konstantan, čak i ako količina struje opterećenje povuče fluktuira.

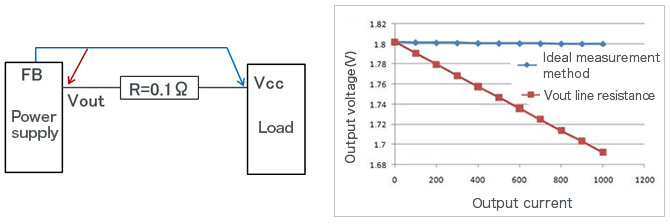

Slika 7: Regulacija opterećenja

• Linijska regulacija

Regulacija linija mjeri koliko dobro regulator održava stabilan izlaz kada ulazni napon varira.Dobar regulator napona pokazuje minimalne izlazne promjene čak i kad postoje pomaci u ulazu.

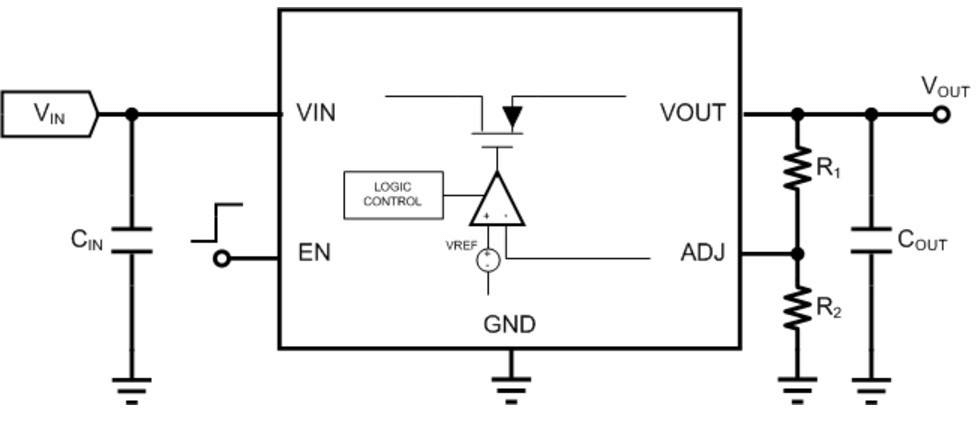

Slika 8: Progulacija redaka

• hladnjak sudoper

Za linearne regulatore koji mogu generirati toplinu raspršivanjem viška napona, često je potreban hladnjak.Pomaže rastjerati toplinu proizvedenu kontrolnim elementom, poput tranzistora, držeći uređaj unutar sigurnih radnih temperatura.

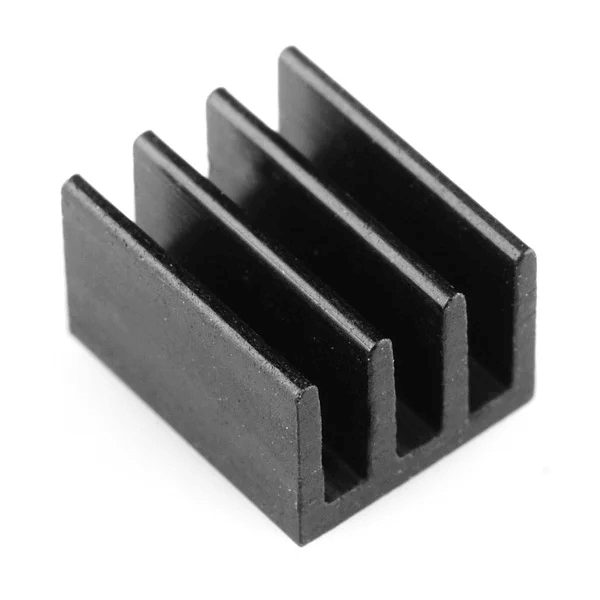

Slika 9: hladnjak sudoper

• Zaštitni krug

Mnogi regulatori napona dolaze s ugrađenim zaštitnim značajkama poput prekomjerne struje, termičkog isključivanja i zaštite kratkog spoja.Ove zaštitne mjere sprječavaju oštećenje regulatora i povezanih uređaja, povećavajući ukupnu sigurnost i pouzdanost.

Vrste regulatora napona

Linearni regulatori napona

Linearni naponski regulatori koriste glavni dio nazvan prolazni element, obično vrstu tranzistora poput bipolarnog spojnog tranzistora (BJT) ili MOSFET.Ovaj dio kontrolira operativno pojačalo.Da bi napon bio stabilan, regulator stalno uspoređuje izlazni napon s fiksnim unutarnjim referentnim naponom.Ako njih dvoje nisu isto, operativno pojačalo mijenja prolazni element kako bi popravio izlaz.Ovaj postupak nastavlja raditi na tome da razliku između dva napona bude što manji.

Budući da linearni regulatori mogu samo sniziti napon, izlaz će uvijek biti manji od ulaznog napona.Iako ovo ograničava način na koji se mogu koristiti, linearni regulatori su i dalje popularni jer su jednostavni i rade dobro.Jednostavni su za dizajniranje, pouzdani, ekonomični i proizvode vrlo malo elektromagnetskih smetnji (EMI), znači da u izlazu ima manje buke i pucanja.

Na primjer, jednostavni linearni regulator poput MP2018 potreban je samo ulazni kondenzator i izlazni kondenzator da pravilno funkcionira.Ovaj mali broj dijelova čini dizajn jednostavnim, pouzdanim i pristupačnim.

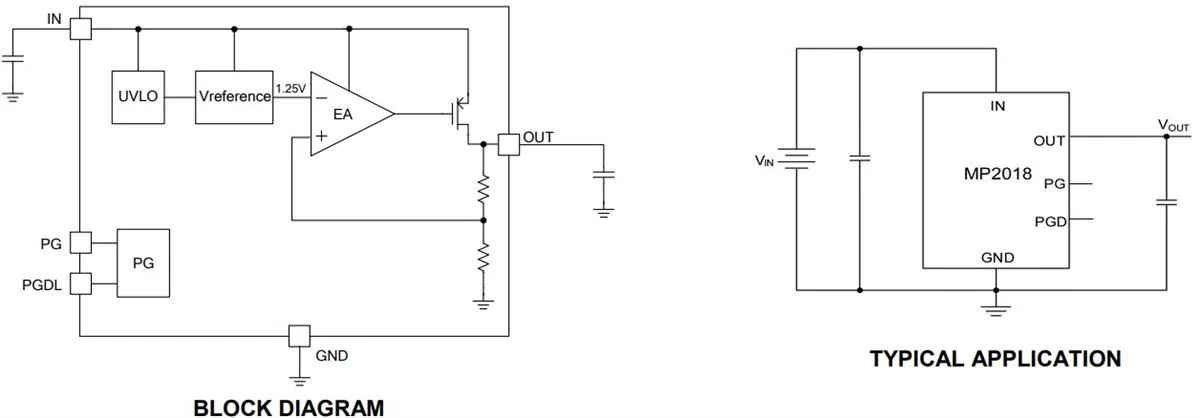

Slika 10: Linearni regulator napona

Prebacivanje regulatora napona

Prebacivanje regulatora je naprednija opcija u usporedbi s linearnim regulatorima, ali njihov dizajn zahtijeva više preciznosti i pažnje na detalje.Za razliku od linearnih regulatora, prebacivanje regulatora ovisi o vanjskim komponentama, pažljivom podešavanju upravljačke petlje i promišljenom planiranju izgleda.Ovi regulatori dolaze u tri glavne vrste: STAP-Down (BUCK) pretvarači, Step-up (Boost) pretvarači i kombinacija dva.Ovaj raspon opcija čini ih daleko fleksibilnijim od linearnih regulatora.

Jedna od prednosti prebacivanja regulatora je njihova visoka učinkovitost, koja često nadmašuje 95%.Također se izvrsno snalaze u upravljanju toplinom i sposobni su podnijeti veće struje, istovremeno podržavaju širok izbor ulaznih i izlaznih napona.Međutim, kompromis za ovaj učinak povećana je složenost.Za pravilno rad, prebacivanje regulatora potrebne su dodatne komponente poput induktora, kondenzatora, tranzistora na terenu (FET) i otpornika povratnih informacija.

Dobar primjer regulatora za prebacivanje je model HF920 koji pokazuje snažne performanse i pouzdano upravljanje napajanjem koje ovi uređaji nude.

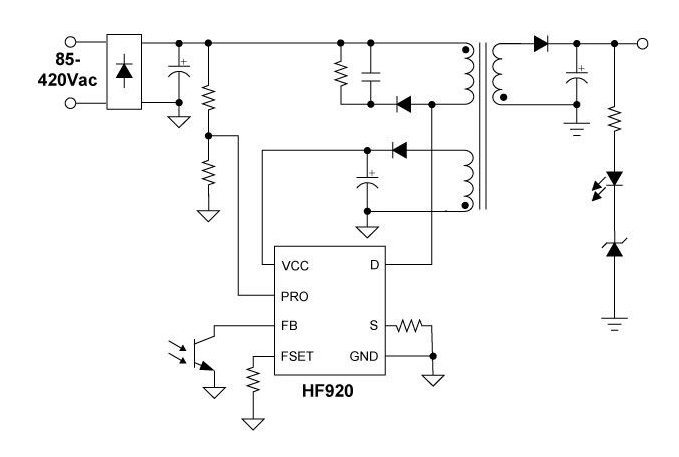

Slika 11: Prebacivanje regulatora napona

Vrste prebacivanja regulatora napona

Buck Regulatori, koji se nazivaju i pretvaračima, koriste se za smanjenje većeg napona na niži, upotrebljiviji izlazni napon.Proces započinje tranzistorom koji se uključi i isključuje velikom brzinom, sjeckajući ulazni napon u kratke rafale.Ovi brzi naleti napona tada se prolaze kroz induktor koji privremeno pohranjuje energiju.Kako se napon nastavlja, kondenzator ga dodatno izglađuje, što rezultira stalnim nižim izlaznim naponom.Ova je metoda učinkovita, smanjujući trošenu energiju kao toplinu.Buck regulatori su dobri u uređajima poput prijenosnih računala, pametnih telefona i druge prijenosne elektronike.

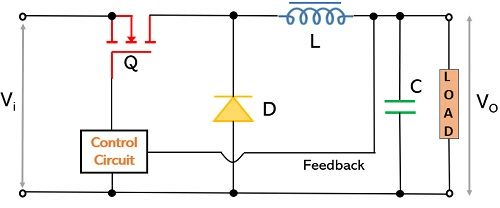

Slika 12: Krug Buck Regulatora

Povećajte regulatore , često se nazivaju pretvaračima, rade na povećanju niskog ulaznog napona na veći izlazni napon.Ovdje tranzistor puni induktor kada je aktivan i oslobađa pohranjenu energiju kad se isključi.Ovo kontrolirano oslobađanje povećava razinu napona.Ovi su regulatori korisni u situacijama kada je ulazna snaga, poput one iz baterije, preniska za potrebe uređaja.Kako se baterije iscrpljuju, regulator pojačanja osigurava da napon ostaje dosljedan, održavajući uređaje operativnim čak i kad razine snage padaju.To ih čini idealnim za mnoge elektronike na bateriju koja zahtijeva stalni napon usprkos fluktuirajućoj opskrbi energijom.

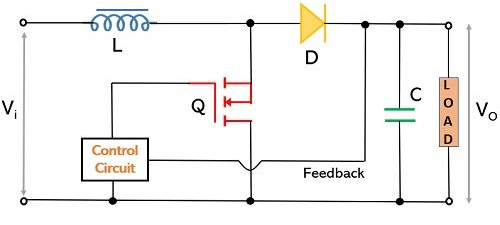

Slika 13: Krug regulatora pojačanja

Regulatori buck-boost Kombinirajte značajke i BUCK i pojačanih pretvarača, omogućujući im da povećaju ili smanjuju ulazni napon prema potrebi.Ovi regulatori najprije pretvaraju ulazni napon, a zatim ga podešavaju, bilo da ga povećate ili dolje, ovisno o potrebnom izlazu.Ova sposobnost prilagođavanja promjenjivim uvjetima čini regulatore buck-boost odličnim u sustavima s nepredvidivim ili nestabilnim ulaznim naponima, poput automobila ili aplikacija za obnovljive izvore energije poput solarnih elektroenergetskih sustava.Davanjem stabilnog izlaza bez obzira na ulazne fluktuacije, oni osiguravaju da povezani uređaji pouzdano rade u širokom rasponu uvjeta.

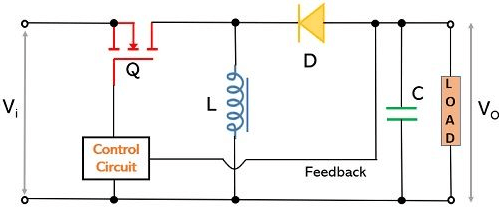

Slika 14: Krug regulatora buck-boost

Izgradite vlastiti regulator napona na ploči

Komplet za regulator napona na ploči savršena je točka za početnike koji žele dobiti praktično iskustvo s lemljenjem i osnovnim dizajnom kruga.Ne samo da ćete naučiti temeljne koncepte elektronike, već ćete do kraja ovog projekta izgraditi potpuno funkcionalan uređaj, koji je sposoban pružiti stalni 5VDC izlaz za male elektronike.

Ovaj komplet uključuje sve što vam je potrebno za sastavljanje pouzdanog regulatora napona:

- Tiskana ploča (PCB)

- DC Power Jack

- Kondenzatori i otpornik

- LED status snage

- PIN zaglavlja

- Sveobuhvatni priručnik za upute

Alati potrebni za ovaj projekt su:

- lemljenje željeza i lemljenja

- rezači žica

- Napajanje (poput zidnog adaptera 6-18V)

Postupak sastavljanja razgrađen je korak po korak kako bi vam pomogao da shvatite rad regulatora napona dok idete.

Korak 1: Instaliranje otpornika i kondenzatora

Započnite tako što ćete pokupiti otpornik i savijanje njegovih vodiča da se uklapaju u R1 utor.Umetnite ga na određeno mjesto na ploči i sigurno zalijepite vodiče sa leđa.Jednom lemljeni, izbacite bilo koju dodatnu žicu koja se zalijepi.Zatim zgrabite kondenzator od 0,1 µF i slijedite isti postupak za utor C2.Nema potrebe brinuti se o tome s kojim se putem suočavaju, te se komponente mogu smjestiti u bilo kojem smjeru jer nisu polarizirane.

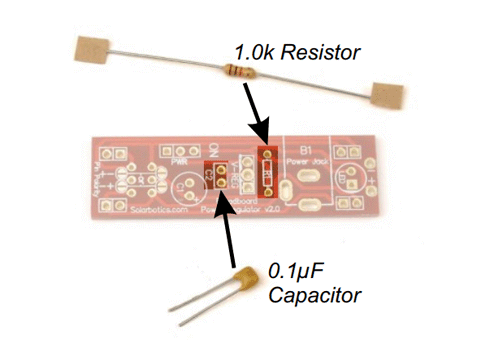

Slika 15: Instaliranje otpornika i kondenzatora

Korak 2: Postavljanje regulatora napona i priključka za cijev

Postavite regulator napona u utor za V-REG, obavezno poravnajte karticu s linijom navedenom na ploči.Ispravljanje ove orijentacije važno je, ako se instalira unatrag, regulator neće raditi i može oštetiti krug.Uloga regulatora je održati napon stabilnim čak i ako ulaz fluktuira, osiguravajući da snaga isporučena u vaš krug ostaje stabilna.Nakon lemljenja u olovima, obrežite dodatnu žicu.Sada, prijeđite na priključak za cijev, umetnite ga u utor B1 i zalijepite ga na svoje mjesto.To će poslužiti kao glavna veza za napajanje za vaš projekt.

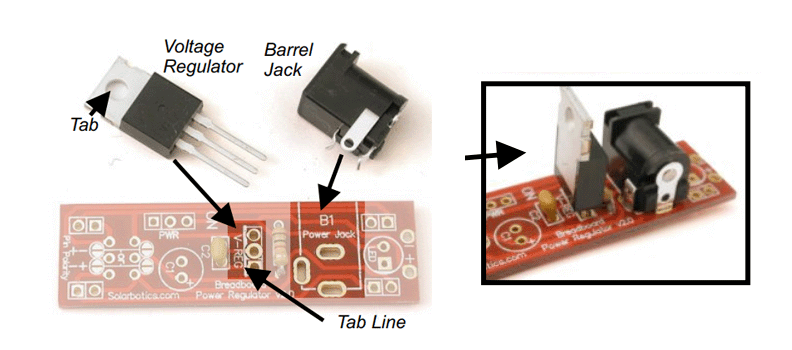

Slika 16: Postavljanje regulatora napona i priključka za cijev

Korak 3: Postavljanje kondenzatora i LED snage

Umetnite 10 µF kondenzator u utor C1, pazeći da dulje olovo uđe u (+) jastučić.Dvaput provjerite da je pruga na kondenzatoru pored PWR naljepnice za pravilnu orijentaciju.Nakon toga instalirajte LED u utor, usklađujući zarez s odgovarajućim linijama na simbolu ploče kako biste osigurali da je pravilno postavljen.

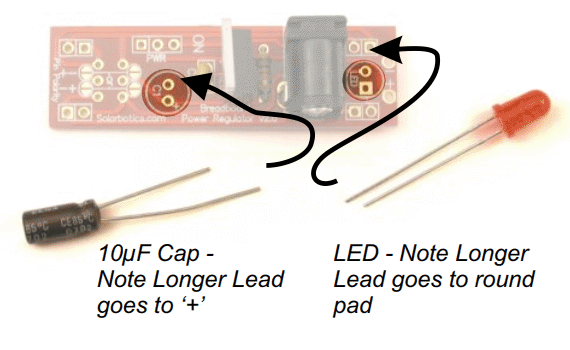

Slika 17: Postavljanje kondenzatora i LED snage

Korak 4: Instaliranje prekidača za napajanje i igle za ploče

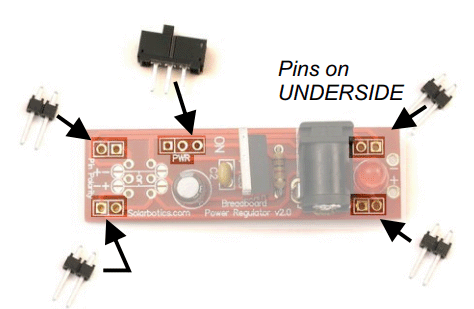

Prekidač napajanja stavite u PWR utor i sigurno ga lepite.Kad su u pitanju igle za ploče, oni mogu biti lukavi za upravljanje jer ih treba lemiti ispod.Da biste ih uskladili, možete ih držati stabilno ručno dok lepite ili pomoću ploče za podršku tijekom postupka.

Slika 18: Instaliranje prekidača za napajanje i igle za ploče

Korak 5: Konfiguriranje tračnica za napajanje

Da biste osigurali da regulator napona radi ispravno, morate postaviti tračnice za napajanje.Odaberite stranu ploče koju želite koristiti.Idemo s lijeve strane za ovu postavku.Uskladite jastučiće na ploči s tračnicama "+" i "-" na ploči.Nakon što se sve uskladi, zalijepite jastučiće od polumjeseca kako biste zaključali vezu na mjestu.Ako ikada trebate preokrenuti polaritet snage, možete koristiti broj dijela SWT7 na određenim jastučićima, iako to obično nije preporučljivo.

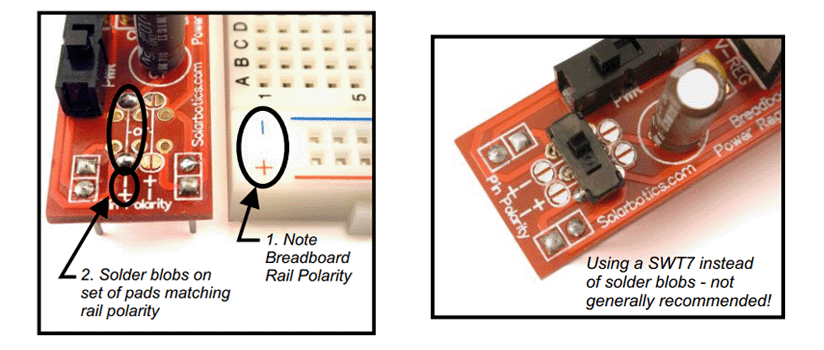

Slika 19: Konfiguriranje tračnica za napajanje

Korak 6: napajanje ploče

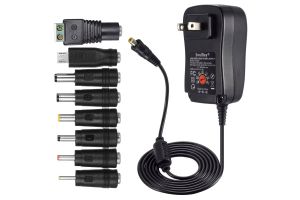

Upotrijebite 2,1 mm DC izvor napajanja koji osigurava između 6 i 18 volti za napajanje ploče.Ako ulazni napon pređe 12 volti, regulator bi mogao biti vruć, ali to je normalno i nije razlog za zabrinutost.Ako ne koristite ploču, možete koristiti jastučiće za lemljenje "+ -" koji se nalaze u blizini bačvi za crtanje 5V regulirane snage.

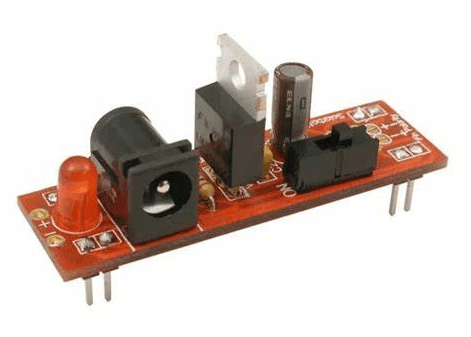

Slika 20: Komplet regulatora napona za ploče

Kako odabrati pravi regulator napona za svoj dizajn?

Regulator napona je poput upravljačkog sustava za energiju vašeg projekta.To osigurava da vaš projekt dobije pravu količinu snage.

Zamislite da vaš izvor napajanja daje više napona nego što je vaš projekt potreban.A linearni regulator je jednostavan uređaj koji napon smanjuje na sigurnu razinu za vaš projekt.Jednostavan je za upotrebu i dobro funkcionira ako razlika između napona koji imate i napona koji vam treba nije prevelika.

Ali linearni regulatori mogu izgubiti energiju, kada postoji velika razlika između ulaza i izlaznog napona.Ova izgubljena energija pretvara se u toplinu i postaje problem vašeg projekta.

Ako se vaš linearni regulator previše zagrijava, to znači da troši puno snage.U ovom slučaju možda biste htjeli koristiti a Regulator za prebacivanje Buck.Ova vrsta regulatora je učinkovitija i ne troši toliko energije.Smanjuje napon tako što uključi i isključuje snagu kako bi se stvorio prosječni niži napon.

Ako vašem projektu treba više napona nego što vaš izvor napajanja može pružiti, a Pojačajte regulator za prebacivanje može pomoći.Povećava napon iz vašeg izvora napajanja kako bi vašem projektu dao dodatnu snagu koja mu je potrebna.

Ponekad vaš izvor napajanja možda nije stabilan, dajući previše ili premalo napona. Regulator prekidača za pojačanje Može se povećati i smanjiti napon prema potrebi, pazeći da vaš projekt uvijek dobije pravu količinu snage.

Za projekte koji trebaju vrlo stabilnu moć, možete kombinirati a Preklopni regulator s linearnim regulatorom.Regulator prebacivanja upravlja velikim promjenama napona, dok linearni regulator osigurava da je snaga glatka i stabilna.

Dakle, pravi regulator napona ovisi o tome koliko se napon iz vašeg izvora napajanja razlikuje od onoga što vaš projekt treba i koliko stabilna i čista mora biti.Svaka vrsta ima svoje snage, pa odaberite onaj koji najbolje odgovara vašem projektu.

Zaključak

Studija regulatora napona pokriva važan dio elektrotehnike koji kombinira praktičnu upotrebu i teoriju.Članak objašnjava komponente poput pojačala pogrešaka i hladnjaka, kao i razlike između linearnih i prebacivanja regulatora, pružajući solidno razumijevanje načina na koji ovi uređaji kontroliraju snagu.Također uključuje detaljni vodič za izgradnju regulatora napona na ploči, koji pomaže da postupak postane jasniji i čitateljima pruža praktično iskustvo za podršku koncepata.Kako se elektronički dizajni postaju složeniji i mijenjaju potrebe za snagom, znajući kako funkcionira regulacija napona postaje vrlo važno.Ovaj članak djeluje i kao nastavni alat i kao praktični vodič, pomažući i dizajnerima i hobistima da odaberu i koriste najbolje regulatore napona za svoje projekte, osiguravajući da njihova elektronika traje duže i dobro funkcionira.

Često postavljana pitanja [FAQ]

1. Kada koristiti regulator napona?

Regulator napona važan je kada je potreban stabilni napon kako bi elektronički uređaji pravilno funkcionirali.Štiti od oštećenja od naglih promjena napona, što se može dogoditi zbog pomaka u potražnji napajanja ili problema s opskrbom.Koristi se u stvarima poput računalnih napajanja, telekomunikacijske opreme i drugih uređaja koji su osjetljivi na promjene napona.

2. Je li AVR regulator napona?

Da, AVR (automatski regulator napona) je vrsta regulatora napona.Automatski podešava razinu napona kako bi se osiguralo da se opremi isporučuje konstantan i odgovarajući napon, bez obzira na promjene u opterećenju ili ulaznom naponu.To pomaže u sprečavanju oštećenja i poboljšanju učinkovitosti električnih uređaja.

3. Što je regulator izmjeničnog napona?

Regulator izmjeničnog napona upravlja naponom snage izmjenične struje (AC) kako bi se osigurao stabilan izlazni napon na spojene uređaje.On nadoknađuje varijacije u uvjetima ulaznog napona i opterećenja, osiguravajući isporuku konstantnog izmjeničnog izlaza, dobar za pouzdani rad uređaja na AC.

4. Je li pretvarač regulator napona?

Ne, pretvarač nije regulator napona.Pretvarač je dizajniran za pretvaranje izravne struje (DC) u izmjeničnu struju (AC).Iako neki pretvarači imaju ugrađene mogućnosti stabilizacije izlaznog napona, njihova glavna funkcija je pretvorba tipa struje, a ne reguliranje napona.

5. Kako testirate regulator napona?

Evo kako testirati regulator napona:

Postavite multimetar: Postavite svoj multimetar za mjerenje napona.

Spojite multimetar: Pričvrstite sonde na izlazne terminale regulatora.

Provjerite napon: Uključite sustav i provjerite čitanje.Trebao bi odgovarati očekivanom izlazu regulatora.

Neobavezno: Ispitivanje s opterećenjem: Promijenite opterećenje i provjerite hoće li izlaz ostati stabilan, što pokazuje da regulator radi ispravno.

6. Koja je razlika između regulatora napona i regulatora napona?

Naponski regulator podešava izlazni napon na temelju korisničkog ulaza, poput promjene svjetline svjetlosti ili brzine motora.Regulator napona održava napon stabilan, čak i ako se opterećenje ili ulaz mijenjaju.Kontroleri mijenjaju napon prema potrebi, dok regulatori osiguravaju da ostane konstantna.
