PCN dizajn/specifikacija
M80 - material chg 03/FEB/2021.pdfInformacije o okolišu
Harwin REACH.pdfŽelite bolju cijenu?
Dodaj u košaricu i Pošaljite RFQ , odmah ćemo vas kontaktirati.
| Količina | Jedinična cijena | Ext.Cijena |
|---|---|---|
| 1+ | $2.594 | $2.59 |
| 192+ | $1.035 | $198.72 |
| 496+ | $1.001 | $496.50 |
| 992+ | $0.983 | $975.14 |

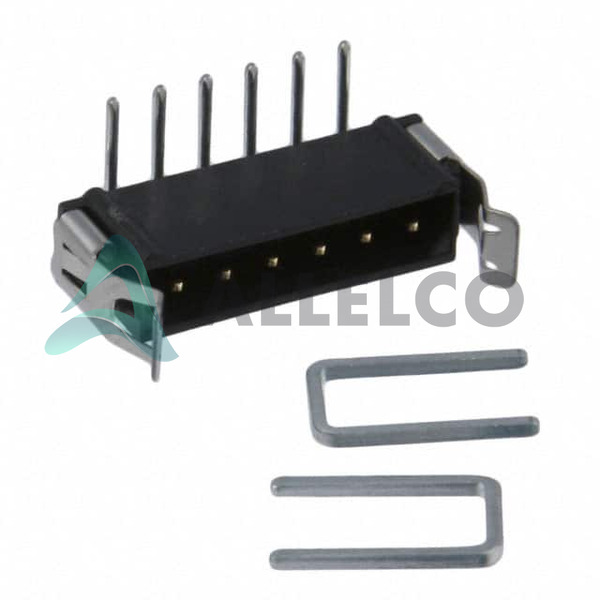

M80-8420642 Tech Specifikacije
Harwin Inc. - M80-8420642 Tehničke specifikacije, atributi, parametri i dijelovi sa sličnim specifikacijama kao Harwin Inc. - M80-8420642
| Atribut proizvoda | Vrijednost atributa | |
|---|---|---|
| Proizvođač | Harwin | |
| Naponska ocjena | 120V | |
| završetak | Solder | |
| Stil | Board to Board or Cable | |
| prekrivanje | Shrouded - 4 Wall | |
| Niz | Datamate L-Tek | |
| Spremanje redaka - parenje | - | |
| Pitch - parenje | 0.079" (2.00mm) | |
| Paket | Tube | |
| Ukupna dužina kontakta | - | |
| Radna temperatura | -55°C ~ 125°C | |
| Broj redaka | 1 | |
| Broj učitanih mjesta | All | |
| Broj pozicija | 6 | |
| Vrsta montaže | Through Hole, Right Angle | |
| Ocjena materijala zapaljivosti | UL94 V-0 | |
| Sporedne visine za slaganje | - | |
| Izolacijski materijal | Polyphenylene Sulfide (PPS), Glass Filled |
| Atribut proizvoda | Vrijednost atributa | |
|---|---|---|
| Visina izolacije | 0.156" (3.96mm) | |
| Boja izolacije | Black | |
| Zaštita od ulaza | - | |
| Značajke | Strain Relief Clips | |
| Vrsta učvršćenja | Latch Lock | |
| Struja (AMPS) | 2.2A | |
| Vrsta kontakta | Male Pin | |
| Kontaktirajte oblik | Circular | |
| Kontaktni materijal | Phosphor Bronze | |
| Duljina kontakta - Post | 0.118" (3.00mm) | |
| Duljina kontakta - parenje | - | |
| Završi debljinu kontakta - Post | 118.1µin (3.00µm) | |
| Završna debljina kontakta - parenje | 29.5µin (0.75µm) | |
| Završi kontakt - pošta | Tin | |
| Završi kontakt - parenje | Gold | |
| Vrsta priključka | Header | |
| Broj osnovnog proizvoda | M80-842 | |
| Prijave | - |
| ATRIBUT | OPIS |
|---|---|
| Status RoHs | Rohs3 kompatibilan |
| Razina osjetljivosti na vlagu (MSL) | 1 (Unlimited) |
| Doseg statusa | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
Tri dijela s desne strane imaju slične specifikacije kao Harwin Inc. M80-8420642.
| Atribut proizvoda | ||||
|---|---|---|---|---|
| Dio brojeva | M80-8420342 | M80-8420442 | M80-8420742 | M80-8420542 |
| Proizvođač | Harwin Inc. | Harwin Inc. | Harwin Inc. | Harwin Inc. |
| Sporedne visine za slaganje | - | - | - | - |
| Naponska ocjena | - | - | - | - |
| Broj učitanih mjesta | - | - | - | - |
| Završna debljina kontakta - parenje | - | - | - | - |
| Pitch - parenje | - | - | - | - |
| Niz | - | - | - | - |
| Vrsta montaže | - | Surface Mount | Through Hole | Surface Mount |
| Kontaktni materijal | - | - | - | - |
| Duljina kontakta - parenje | - | - | - | - |
| Završi kontakt - parenje | - | - | - | - |
| Izolacijski materijal | - | - | - | - |
| Vrsta priključka | - | - | - | - |
| Broj pozicija | - | - | - | - |
| Boja izolacije | - | - | - | - |
| završetak | - | - | - | - |
| Zaštita od ulaza | - | - | - | - |
| Radna temperatura | - | -40°C ~ 85°C | 0°C ~ 70°C | -40°C ~ 85°C |
| Završi kontakt - pošta | - | - | - | - |
| Završi debljinu kontakta - Post | - | - | - | - |
| Ocjena materijala zapaljivosti | - | - | - | - |
| Vrsta učvršćenja | - | - | - | - |
| Ukupna dužina kontakta | - | - | - | - |
| Prijave | - | - | - | - |
| Broj osnovnog proizvoda | - | DAC34H84 | MAX500 | ADS62P42 |
| Duljina kontakta - Post | - | - | - | - |
| Vrsta kontakta | - | - | - | - |
| Struja (AMPS) | - | - | - | - |
| prekrivanje | - | - | - | - |
| Kontaktirajte oblik | - | - | - | - |
| Visina izolacije | - | - | - | - |
| Spremanje redaka - parenje | - | - | - | - |
| Broj redaka | - | - | - | - |
| Paket | - | Tape & Reel (TR) | Tube | Tape & Reel (TR) |
| Značajke | - | - | - | Simultaneous Sampling |
| Stil | - | - | - | - |
Preuzmite M80-8420642 PDF podatkovne liste i Harwin Inc. dokumentaciju za M80-8420642 - Harwin Inc..
