Vodič za otpornike od 4,7 kΩ: Šifra boja, upotreba, testiranje i usporedba vrijednosti

Otpornik od 4,7 kΩ uobičajeni je elektronički dio koji se koristi za kontrolu struje i podešavanje napona u krugovima.Ovaj članak objašnjava što vrijednost znači, kako čitati trake boja i koje su glavne specifikacije.Također pokazuje gdje se obično koristi, kao što su pull-up i pull-down signali, kontrola tranzistora i razdjelnici napona.Također ćete naučiti kako ga provjeriti pomoću multimetra i kako se uspoređuje s otpornicima od 10 kΩ i 47 kΩ.

Katalog

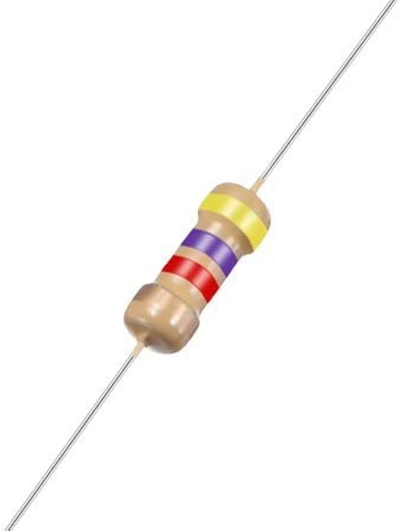

Slika 1. Aksijalni otpornik od 4,7 kΩ

Što je otpornik od 4,7 kΩ?

Otpornik od 4,7 kΩ je otpornik s vrijednošću otpora od 4700 ohma (Ω)."kΩ" znači kilo-ohme, tako da je 4,7 kΩ = 4,7 × 1000 Ω = 4700 Ω.U krugu se ova vrijednost obično koristi za smanjenje struje na sigurniju razinu ili za postavljanje razine napona u čvoru.Pomaže u održavanju stabilnosti signala kontrolirajući koliko struje može teći kroz stazu.Jednostavno rečeno, otpornik od 4,7 kΩ je standardna vrijednost koja se koristi za kontrolu struje ili napona oblika bez dopuštanja da krug troši previše.

Električne specifikacije otpornika od 4,7 kΩ

Otpornik od 4,7 kΩ može se izraditi u mnogim vrstama i veličinama, tako da se njegove specifikacije razlikuju ovisno o seriji i proizvođaču.Tablica ispod navodi uobičajene, mjerljive specifikacije koje ćete vidjeti na podatkovnim tablicama.

Specifikacije	Tipični raspon
Nominalni otpornost	4,7 kΩ (4700 Ω)
Tolerancija	±0,1%, ±0,5%, ±1%, ±2%, ±5%
Nazivna snaga (aksijalni)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Nazivna snaga (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Temperatura koeficijent (TCR)	25, 50, 100, 200, 300 ppm/°C
Operativni raspon temperature	od −55°C do +155°C (ovisi o vrsti)
Max radi napona	~50 V do 500 V (ovisi o paketu/snazi)
Maksimalno preopterećenje napona	Više od radni napon (ovisno o seriji)
Veličina pakiranja (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Veličina tijela (aksijalni)	Ovisi o snaga u vatima (duže tijelo za veći W)
Otpornik tehnologija	Debeli film, tanki film, metalni film, žičani
Dugoročno stabilnost	npr. ±(0,2% do 1%) tijekom 1000 sati (ovisno o vrsti)
Buka (relativno)	Niže unutra metal/tanki film, viši u nekim debelim filmovima
Napon koeficijent	Tipično nizak;navedeni više u preciznim vrstama
vlaga / ekološka ocjena	Varira (serije opće namjene do serije visoke pouzdanosti)

Šifra boje otpornika od 4,7 kΩ

Mnogi otpornici od 4,7 kΩ koriste trake u boji tako da možete brzo identificirati vrijednost.Broj pojasa (4, 5 ili 6) uglavnom mijenja koliko je znamenki prikazano i jesu li uključene dodatne informacije poput temperaturnog koeficijenta.

4-pojasni kod boja

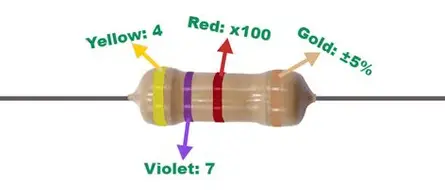

Slika 2. 4-pojasni kod boje od 4,7 kΩ

Bend Pozicija	Boja	Značenje	Vrijednost
1. bend	Žuto	1. znamenka	4
2. bend	ljubičica	2. znamenka	7
3. bend	crvena	Multiplikator	×100 (10²)
4. bend	zlato	Tolerancija	±5%

Prva dva pojasa daju broj 47. Treći pojas (crveni) znači množenje sa 100, dakle 47 × 100 = 4700 Ω.To je 4,7 kΩ.Zlatna traka pokazuje da otpor može varirati za ±5% od navedene vrijednosti.

5-pojasni kod boja

5-pojasni otpornik dodaje dodatnu znamenku, tako da vrijednost koristi tri značajne znamenke prije množitelja.Ovo se obično koristi za dijelove s većom tolerancijom.

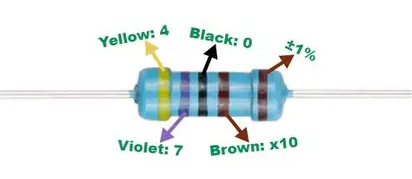

Slika 3. 5-pojasni kod boje od 4,7 kΩ

Bend Pozicija	Boja	Značenje	Vrijednost
1. bend	Žuto	1. znamenka	4
2. bend	ljubičica	2. znamenka	7
3. bend	Crna	3. znamenka	0
4. bend	Smeđa	Multiplikator	×10 (10¹)
5. bend	Smeđa	Tolerancija	±1%

Prva tri pojasa čine 470. Traka množitelja (smeđa) znači ×10, dakle 470 × 10 = 4700 Ω.To je jednako 4,7 kΩ.Posljednja traka (smeđa) označava ±1% tolerancije, što je općenito preciznije od uobičajenih dijelova s ​​4 trake.

6-pojasni kod boja

Otpornik sa 6 pojasa uključuje pojas temperaturnog koeficijenta (tempco) uz toleranciju.Ovo je korisno kada vam je stalo do stabilnosti vrijednosti pri promjenama temperature.

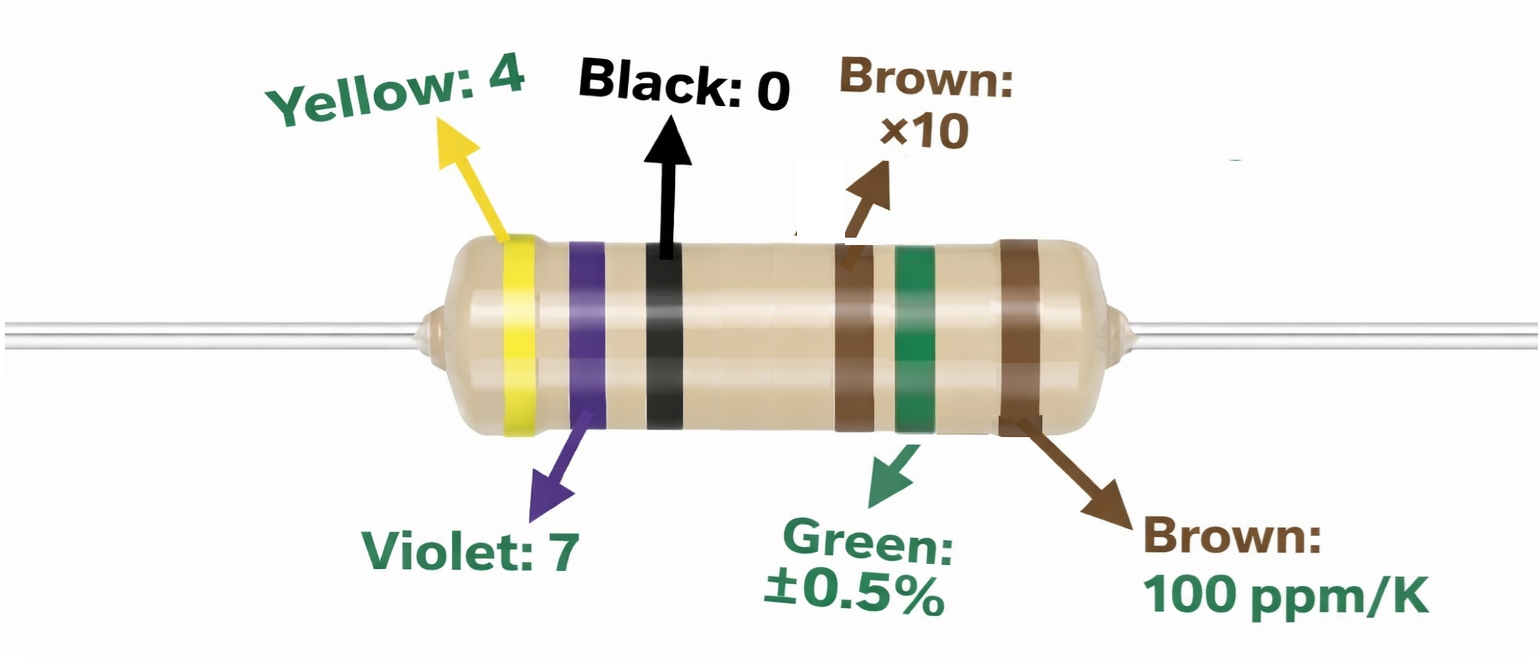

Slika 4. 6-pojasni kod boje od 4,7 kΩ

Bend Pozicija	Boja	Značenje	Vrijednost
1. bend	Žuto	1. znamenka	4
2. bend	ljubičica	2. znamenka	7
3. bend	Crna	3. znamenka	0
4. bend	Smeđa	Multiplikator	×10 (10¹)
5. bend	zelena	Tolerancija	±0,5%
6. bend	Smeđa	Tempco	100 ppm/°C

Zelena traka znači da otpornik smije varirati za ±0,5% od 4,7 kΩ.Smeđa tempco traka znači da se otpor mijenja oko 100 ppm/°C, što je 0,01% po °C (jer 100 ppm = 100/1.000.000).Niže vrijednosti ppm/°C obično znače bolju stabilnost kada temperature rastu ili padaju.Zbog toga se 6-pojasni otpornici često koriste tamo gdje je stalan otpor bitan iznad temperature.

Primjena otpornika od 4,7 kΩ

Otpornik od 4,7 kΩ je "srednja" vrijednost koja odgovara mnogim praktičnim dizajnima, posebno oko logičkih signala i krugova slabog signala.Ispod su uobičajeni načini na koje se koristi u strujnim krugovima.

1. Pull-up otpornik za digitalne ulaze

Povlačenje od 4,7 kΩ pomaže digitalnom ulazu da očita čisti HIGH kada je prekidač ili izlaz otvoren.Omogućuje dovoljno snažno povlačenje za borbu protiv male buke, ali i dalje održava struju razumnom kada je vod povučen NISKO.Ova se vrijednost često može vidjeti na ulazima mikrokontrolera i otvorenim izlazima.Također je uobičajen na zajedničkim signalnim linijama gdje je stabilnost važna.

2. Pull-down otpornik za stabilno LOW stanje

Pull-down od 4,7 kΩ drži signal na LOW kada ga ništa ne pokreće.Ovo sprječava "plutajuće" ulaze koji mogu nasumično promijeniti stanje.Često se koristi s gumbima, izlazima senzora i pinovima za omogućavanje.Vrijednost je dovoljno jaka da definira jasnu razinu bez otežavanja kruga.

3. Prednapon tranzistora u stupnjevima malog signala

U BJT ili MOSFET pogonskim dijelovima, 4,7 kΩ često se koristi za postavljanje putanje prednaprezanja za bazu/vrata čvor.Pomaže kontrolirati koliko snažno upravljački signal pokreće ulaz tranzistora.Mnogi ga biraju kada žele čvrstu regulaciju bez pretjerane pogonske struje.Također pomaže da ulaz ne ostane napunjen kada se signal za vožnju prekine.

4. Razdjelnik napona za referentne ili senzorske čvorove

Otpornik od 4,7 kΩ obično se uparuje s drugim otpornikom kako bi se formirao razdjelnik za predvidljivi napon čvora.Koristi se za skaliranje ulaza, referentne postavke i krugove za očitavanje senzora.Vrijednost je praktična jer ne zahtijeva jako velike komponente i još uvijek održava struju razdjelnika umjerenom.Također ga je lako uskladiti s mnogim standardnim vrijednostima otpornika.

5. Prigušenje signalne linije ili blago opterećenje

U nekim signalnim putovima, 4,7 kΩ koristi se kao lagano opterećenje za smanjenje neželjenog pomicanja ili za oblikovanje ponašanja čvora.Može pomoći u smirivanju malih šumova na vodovima visoke impedancije.Ovo je uobičajeno oko analognih ulaza i ulaza komparatora.Cilj je stabilniji čvor bez pretvaranja u veliki teret.

Kako testirati otpornik od 4,7 kΩ pomoću multimetra?

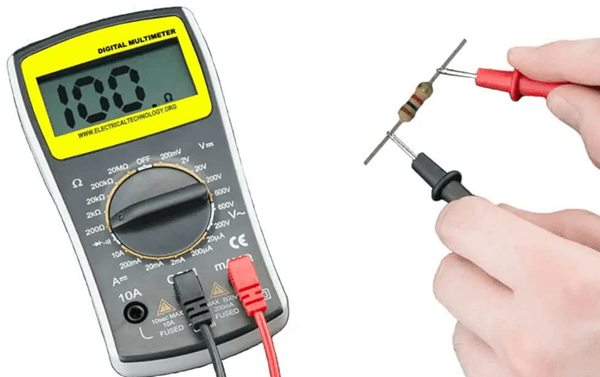

Slika 5. Mjerenje otpornika pomoću digitalnog multimetra

Brza provjera multimetrom potvrđuje je li otpornik blizu očekivane vrijednosti.Ovo je korisno pri rješavanju problema ili sortiranju dijelova.

Korak 1: Ispravno postavite multimetar

Uključite multimetar i postavite ga na otpor (Ω).Ako je vaš mjerač ručni raspon, odaberite raspon iznad 4,7 kΩ, primjerice 20 kΩ.Provjerite jesu li sonde uključene u ispravne priključke (COM i Ω).Nakratko dodirnite vrhove sonde kako biste vidjeli da mjerač normalno reagira.

Korak 2: Izolirajte otpornik prije mjerenja

Za najtočnije očitanje, otpornik treba mjeriti izvan kruga.Ako je još uvijek zalemljen na ploči, drugi dijelovi mogu stvoriti paralelne staze koje mijenjaju očitanje.Ako uklanjanje nije moguće, podignite jednu nogu otpornika tako da više nije u potpunosti spojen.Ovaj korak sprječava lažna očitanja koja izgledaju prenisko.

Korak 3: Izmjerite vrijednost otpora

Držite jednu sondu na svakom izvodu otpornika.Održavajte stabilan kontakt kako vrijednost ne bi skočila zbog loše veze.Pročitajte prikazani otpor i zabilježite je li blizu 4,70 kΩ.Mali pomak je normalan, ovisno o toleranciji otpornika.

Korak 4: Procijenite rezultat koristeći očekivani raspon

Usporedite očitanje s tolerancijom otpornika ako je znate.Za uobičajeni dio od ±5%, normalni raspon je oko 4,465 kΩ do 4,935 kΩ.Za dio od ±1%, normalni raspon je oko 4,653 kΩ do 4,747 kΩ.Ako mjerač pokazuje OL (otvorena linija) ili vrijednost daleko izvan očekivanog raspona, otpornik je možda oštećen ili je postavka mjerenja pogrešna.

Usporedba otpornika od 4,7 kΩ naspram 10 kΩ naspram 47 kΩ

Ove se tri vrijednosti često koriste za iste "poslove" (poput povlačenja, prednaponskih putanja i razdjelnika), ali se ponašaju drugačije jer otpor mijenja struju i opterećenje.Donja tablica pokazuje praktične električne razlike i kada se koja vrijednost obično odabire.

Značajke	4,7 kΩ	10 kΩ	47 kΩ
Trenutno u 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Trenutno u 12 V	2,55 mA	1,20 mA	0,255 mA
Otpornost omjer na 4,7 kΩ	1×	2,13× više	10× više
Pad napona preko otpornika na 1 mA	4,7 V	10 V	47 V
Rasipanje snage na 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Snaga rasipanje na 12 V	30,6 mW	14,4 mW	3,06 mW
RC vrijeme konstanta s kondenzatorom od 100 nF	0,47 ms	1.00 ms	4,70 ms
RC isključenje frekvencija sa 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Trenutni promjena po porastu od 1 V	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Izlaz doprinos impedancije u razdjelniku	Niska	srednje	visoko
Vrijeme punjenja na 63% sa 100 nF	0,47 ms	1.00 ms	4,70 ms
Vrijeme punjenja do ~99% (≈5τ)	2,35 ms	5.00 ms	23,5 ms
Tipični ADC učinak impedancije izvora	Minimalna greška	Prihvatljivo greška	Primjetno greška moguća
Osjetljivost na struju curenja (1 µA pogreška curenja)	0,47% pogreške	1,0% pogreška	4,7% pogreške
Relativni brzina postavljanja signala	brzo	Umjereno	Sporo

Zaključak

Otpornik od 4,7 kΩ daje uravnotežen otpor koji dobro radi u mnogim krugovima.Njegov kod u boji pokazuje njegovu vrijednost i točnost, a multimetarski test potvrđuje radi li još uvijek ispravno.Često se koristi za održavanje stabilnosti signala, kontrolu ulaza tranzistora i stvaranje fiksnih razina napona.U usporedbi s nižim ili višim vrijednostima, troši umjerenu struju i ostaje pouzdan, zbog čega se široko koristi.
