Uvod u upravljačke sustave: rad, vrste i primjena

Koristite upravljačke sustave kad god stroj automatski održava stabilnu vrijednost, poput temperature, brzine ili razine.Ovaj članak objašnjava što je kontrolni sustav, kako njegovi dijelovi rade zajedno i kako povratne informacije održavaju izlaz točnim.Također ćete vidjeti glavne vrste sustava i kako se ponašaju u radu.Uključene su uobičajene upotrebe, prednosti i ograničenja.

Katalog

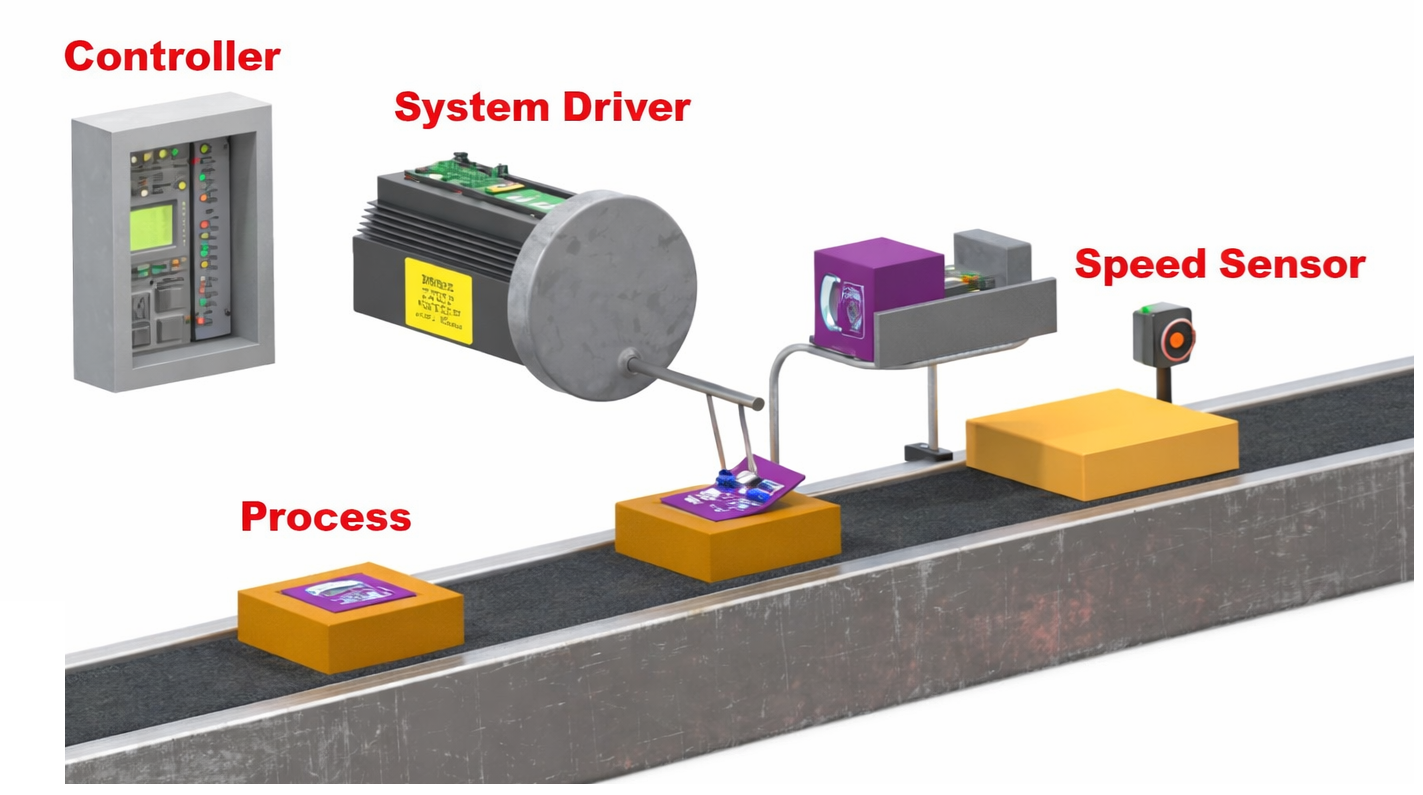

Slika 1. Primjer upravljačkog sustava

Što je sustav kontrole?

Kontrolni sustav je sustav koji održava izmjerenu vrijednost blizu željene ciljane vrijednosti.Njegova je svrha automatska prilagodba procesa tako da rezultat ostane točan čak i kada se uvjeti promijene.Na primjer, sobni termostat održava temperaturu blizu zadane razine, a tempomat automobila održava odabranu brzinu vozila.Regulator razine spremnika za vodu također održava visinu vode na odabranoj oznaci.Jednostavnim rječnikom rečeno, sustav upravljanja kontinuirano provjerava i ispravlja varijablu kako bi odgovarala traženoj vrijednosti.

Osnovni elementi sustava upravljanja

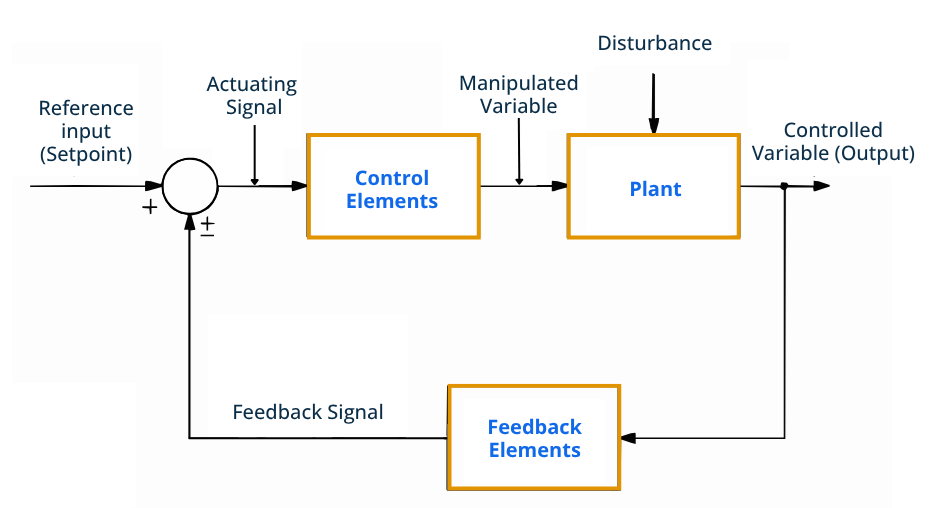

Slika 2. Blok dijagram upravljačkog sustava

Upravljački sustav sastoji se od nekoliko standardnih dijelova od kojih svaki obavlja određenu zadaću.

• Referentni ulaz (postavljena vrijednost)

Ovo je željena vrijednost koju sustav pokušava održati.Predstavlja odabrano ciljno stanje.Sustav uvijek uspoređuje stvarnu vrijednost s ovom referencom.

• Aktivirajući signal

Ovo je signal koji se proizvodi nakon usporedbe željenih i stvarnih vrijednosti.Predstavlja koliko je prilagodba potrebna.Signal priprema sustav za korekciju.

• Kontrolni elementi

Ovi dijelovi upravljaju procesom donošenja odluka.Oni određuju korektivnu akciju na temelju primljenog signala.Izlaz iz ove faze priprema proces za prilagodbu.

• Manipulirana varijabla

Ovo je podesiva količina koja se šalje u proces.Promjena ove vrijednosti utječe na konačni rezultat.To je varijabla koju sustav može izravno mijenjati.

• Biljka

Biljka je proces koji se kontrolira.Proizvodi konačnu izlaznu vrijednost.Sustav ima za cilj zadržati ovaj izlaz na željenoj razini.

• Smetnja

Ovo je neželjena promjena koja utječe na proces.Može odmaknuti izlaz od željene vrijednosti.Sustav to mora kompenzirati.

• Kontrolirana varijabla (izlaz)

Ovo je stvarni izmjereni rezultat procesa.Prikazuje trenutno stanje sustava.Cilj je održati ga jednakim referentnom ulazu.

• Elementi povratne informacije

Oni mjere izlaz i šalju informacije natrag na provjeru.Oni sustavu daju trenutno stanje.To omogućuje određivanje korekcije.

• Signal povratne veze

Ovo je vraćena informacija o izlaznoj vrijednosti.Predstavlja stanje procesa.Sustav ga koristi za usporedbu.

Princip rada upravljačkog sustava

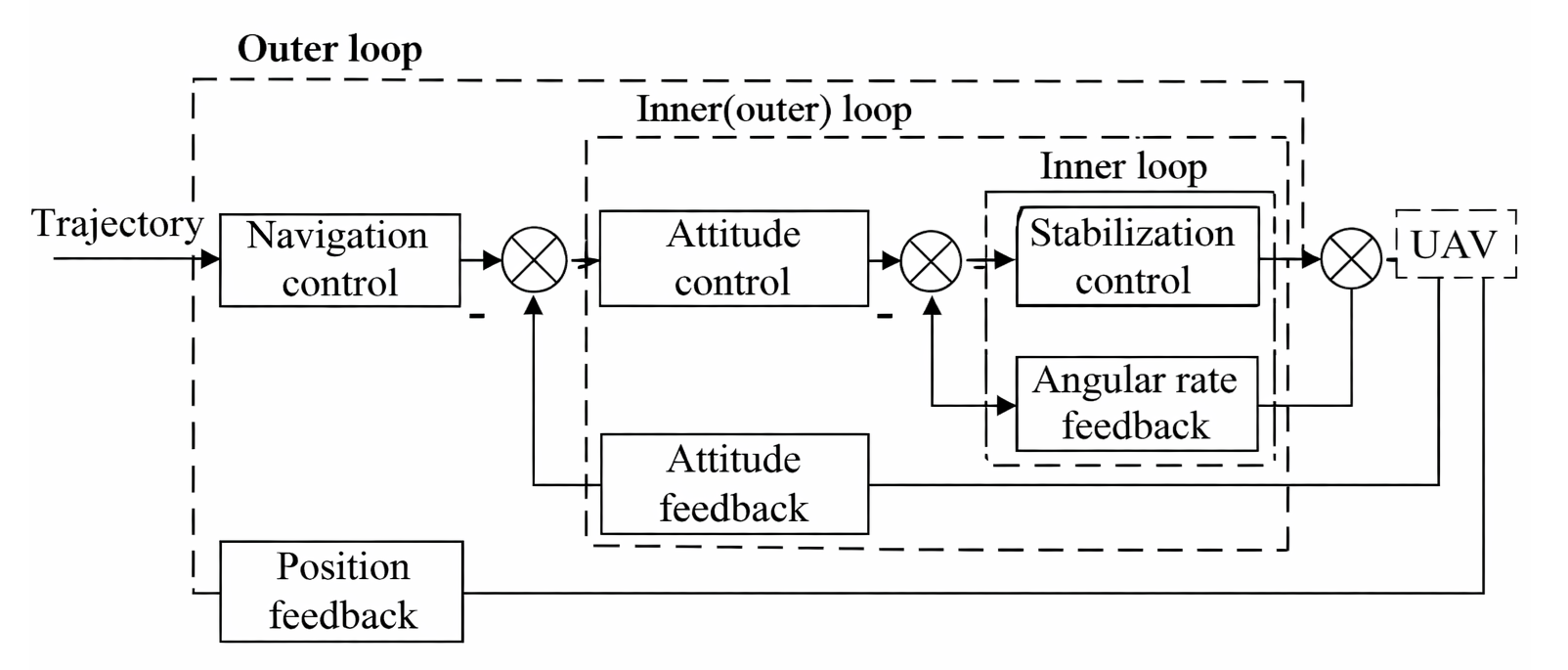

Slika 3. Princip rada upravljačkog sustava

Princip rada kontrolnog sustava počinje davanjem željene ulazne vrijednosti sustavu.Sustav zatim uspoređuje ovu vrijednost sa stvarnom izlaznom vrijednošću.Razlika između njih naziva se signal greške.Ako greška postoji, sustav generira signal korekcije.Ova korekcija prilagođava proces kako bi se smanjila pogreška.Izlaz se mijenja i kontinuirano se ponovno provjerava.Ciklus se ponavlja sve dok izlaz ne odgovara željenoj vrijednosti.

Karakteristike sustava upravljanja

Sustavi upravljanja ocjenjuju se na temelju toga koliko dobro rade tijekom rada.Ove karakteristike opisuju kvalitetu i pouzdanost odziva sustava.

Karakteristike	Opis
Stabilnost	Izlaz ne ne razilaze se;vraća se na stabilnu vrijednost nakon poremećaja
Točnost	Konačna pogreška ≤ ±2–5% postavljene vrijednosti
Preciznost	Izlaz varijacija ≤ ±1% pod istim ulazom
Vrijeme odziva	Početna reakcija se javlja unutar izmjerenog vremena odgode (td)
Vrijeme porasta	Vrijeme od 10% do 90% konačne vrijednosti
Vrijeme poravnanja	Ulazi i ostaje unutar opsega od ±2%.
Prekoračenje	Vrhunac prelazi konačna vrijednost po % iznosa
Stabilno stanje Greška	Konstanta pomak preostali nakon stabilizacije
Osjetljivost	ΔIzlaz / ΔOmjer promjene parametra
Robusnost	Održava rad unatoč promjeni smetnji
Širina pojasa	Djeluje učinkovito do -3 dB granične frekvencije
Ponovljivost	Isti unos proizvodi isti rezultat unutar tolerancije
Pouzdanost	Djeluje bez greške za nazivno vrijeme rada (MTBF)
Prigušivanje	Oscilacija raspad određen omjerom prigušenja ζ
Brzina od Odgovor	Ukupno vrijeme do dostići stabilno stanje

Vrste upravljačkih sustava

Kontrolni sustavi klasificirani su na temelju načina na koji rukuju informacijama, signalima i ponašanjem odgovora.Grupirani su prema korištenju povratne informacije, obliku signala i matematičkom ponašanju.

Kontrolni sustav otvorene petlje

Slika 4. Dijagram upravljačkog sustava otvorene petlje

Sustav upravljanja s otvorenom petljom je sustav u kojem izlaz ne utječe na djelovanje upravljanja.Sustav šalje naredbu i pretpostavlja da je rezultat točan bez provjere.Budući da ne postoji povratni put, ne može automatski ispraviti pogreške ili smetnje.Učinkovitost uglavnom ovisi o ispravnoj kalibraciji i radnim uvjetima.Ovi sustavi su jednostavni, jeftini i lako se dizajniraju.Međutim, promjene opterećenja ili okoline mogu utjecati na konačni rezultat.Uobičajeni primjeri uključuju mjerač vremena za električni toster, kontrolu vremena za perilicu rublja i fiksni mjerač vremena za navodnjavanje.

Kontrolni sustav zatvorene petlje

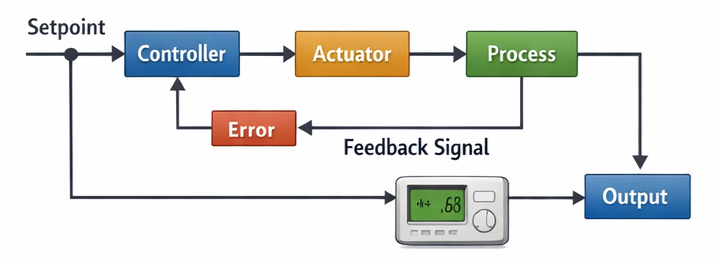

Slika 5. Dijagram upravljačkog sustava zatvorene petlje

Kontrolni sustav zatvorene petlje je sustav koji koristi povratnu spregu za automatsko podešavanje izlaza.Sustav mjeri rezultat i uspoređuje ga sa željenom vrijednošću.Ako se pojavi razlika, primjenjuje se korekcija kako bi se smanjila pogreška.Ova kontinuirana prilagodba omogućuje točan i stabilan rad čak i kada se uvjeti mijenjaju.Sustavi zatvorene petlje pružaju bolju preciznost i pouzdanost od sustava otvorene petlje.Naširoko se koriste u modernim aplikacijama za automatsko upravljanje.Tipični primjeri uključuju kontrolu temperature klima uređaja, tempomat vozila i automatske regulatore napona.

Sustav kontrole kontinuiranog vremena

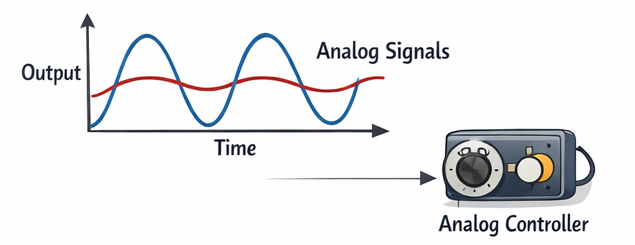

Slika 6. Kontinuirani (analogni) kontrolni signal

Kontrolni sustav kontinuiranog vremena obrađuje signale koji se glatko mijenjaju tijekom vremena.Ulaz i izlaz postoje u svakom trenutku bez prekida.Ovi sustavi obično rade s analognim električnim ili mehaničkim signalima.Budući da su signali kontinuirani, odgovor je također gladak i prirodan.Sustavi s kontinuiranim vremenom obično se nalaze u tradicionalnim analognim regulatorima.Prikladni su za fizičke procese koji zahtijevaju trenutnu reakciju.Primjeri uključuju analogne regulatore brzine, kontrolu glasnoće audio pojačala i kontrolu položaja hidrauličkog ventila.

Sustav upravljanja s diskretnim vremenom

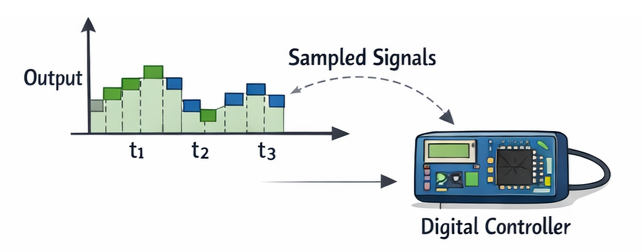

Slika 7. Diskretni (digitalni) upravljački signal

Sustav kontrole u diskretnom vremenu radi pomoću uzorkovanih podatkovnih signala.Sustav provjerava i ažurira vrijednosti samo u određenim vremenskim intervalima.Ove signale obično obrađuju digitalni upravljači ili mikroprocesori.Izlaz se mijenja korak po korak, a ne kontinuirano.Takvi sustavi omogućuju programabilni rad i fleksibilnu prilagodbu.Imaju široku primjenu u suvremenom elektroničkom i računalno baziranom upravljanju.Primjeri uključuju kontrolu temperature temeljenu na mikrokontrolerima, digitalnu kontrolu brzine motora i pametne kućne termostate.

Linearni sustav upravljanja

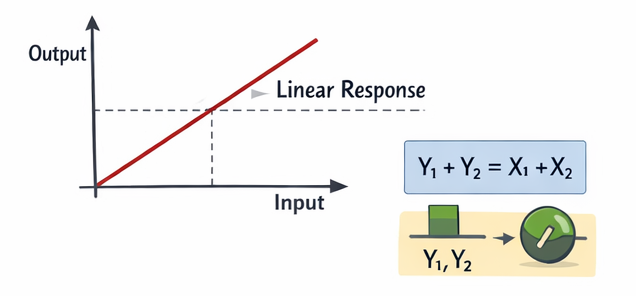

Slika 8. Odnos ulaza i izlaza linearnog sustava

Linearni sustav upravljanja slijedi proporcionalni odnos između ulaza i izlaza.Ako se ulaz udvostruči, izlaz se također udvostručuje pod istim uvjetima.Ovi sustavi zadovoljavaju načelo superpozicije gdje kombinirani ulazi proizvode kombinirane izlaze.Linearno ponašanje omogućuje predvidljivu i jednostavnu matematičku analizu.Većina teoretskih upravljačkih dizajna pretpostavlja linearni rad radi jednostavnosti.Linearni modeli pomažu u projektiranju stabilnih i točnih sustava.Primjeri uključuju elektronička pojačala malog signala i područja upravljanja motorom niskog opterećenja.

Nelinearni sustav upravljanja

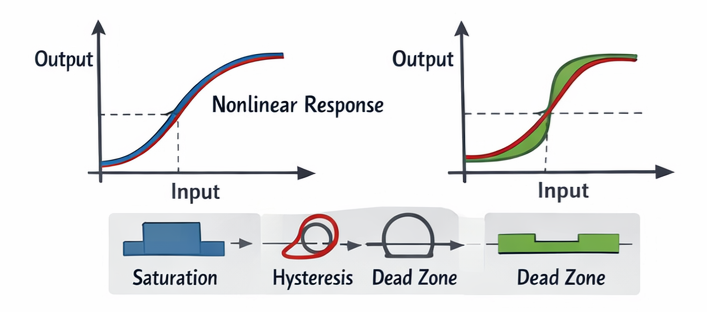

Slika 9. Karakteristike odziva nelinearnog sustava

Nelinearni sustav upravljanja ima izlaz koji nije proporcionalan ulazu.Odziv se mijenja ovisno o radnom rasponu ili uvjetima.Male ulazne promjene mogu proizvesti velike izlazne varijacije ili uopće izostati.Često se pojavljuju efekti poput zasićenja, histereze i mrtvih zona.Te je sustave teže analizirati, ali točnije predstavljaju fizičke procese.Mnogi se sustavi prirodno ponašaju na nelinearan način.Primjeri uključuju ograničenja kretanja robotske ruke, ponašanje magnetskog pokretača i kontrolu protoka ventila u ekstremnim položajima.

Prednosti i nedostaci sustava upravljanja

Kontrolni sustavi poboljšavaju dosljednost i smanjuju ručni napor, ali također uvode složenost i troškove.

Prednosti sustava upravljanja

• Sustav tijekom rada održava izlaz blizu tražene vrijednosti.

• Operateri ne moraju stalno ručno podešavati opremu.

• Strojevi mogu raditi duge sate bez čestog zaustavljanja.

• Sustav automatski ispravlja promjene uvjeta.

• Status rada može se provjeriti s ploče ili udaljenog zaslona.

Nedostaci kontrolnih sustava

• Cijena postavljanja veća je od jednostavnih ručnih sustava.

• Potrebni su kvalificirani radnici za postavljanje i servis.

• Senzori i elektronički dijelovi mogu s vremenom otkazati.

• Pronalaženje uzroka problema može potrajati dulje.

• Sustav ovisi o stabilnoj električnoj energiji.

Primjene upravljačkih sustava

Upravljački sustavi koriste se iu industrijskoj automatizaciji iu svakodnevnoj opremi za automatsko održavanje ispravnog rada.

1. Industrijska proizvodnja

Proizvodni strojevi održavaju dosljedne dimenzije i kvalitetu proizvoda.Automatizirane linije za sklapanje koriste regulaciju kako bi se osigurala ponovljivost.Time se smanjuje otpad i poboljšava učinkovitost.

2. Regulacija temperature

Oprema za grijanje i hlađenje održava ugodne uvjete okoline.Zgrade se oslanjaju na automatsku prilagodbu za stabilizaciju unutarnje klime.To poboljšava energetsku učinkovitost i udobnost.

3. Transportni sustavi

Vozila koriste kontrolu brzine i stabilnosti za glatkiji rad.Moderni automobili uključuju tempomat i sustave vuče.Oni poboljšavaju sigurnost vožnje i performanse.

4. Energetski sustavi

Električne mreže reguliraju razine napona i frekvencije.Generatori prilagođavaju izlaz kako bi odgovarali zahtjevima opterećenja.To osigurava stabilnu opskrbu električnom energijom.

5. Robotika i automatizacija

Roboti izvode točne zadatke pozicioniranja i kretanja.Automatizirani strojevi rade kontinuirano s visokom preciznošću.To omogućuje naprednu proizvodnju.

6. Medicinska oprema

Uređaji održavaju kontrolirane radne uvjete tijekom tretmana.Oprema za nadzor održava vrijednosti unutar sigurnih granica.To poboljšava sigurnost i pouzdanost pacijenata.

7. Kućanski aparati

Svakodnevni uređaji automatski upravljaju postavkama rada.Perilice i hladnjaci održavaju ispravne radne uvjete.Ovo pojednostavljuje svakodnevne zadatke.

8. Zrakoplovni sustavi

Zrakoplovi i dronovi održavaju stabilne uvjete leta.Automatsko navođenje održava točnu orijentaciju i visinu.Ovo podržava pouzdanu navigaciju.

Kontrolni sustav vs automatizacija vs ugrađeni sustavi

Te su tehnologije usko povezane, ali služe različitim inženjerskim svrhama unutar modernih elektroničkih i industrijskih proizvoda.

Značajka	Kontrola sustav	Automatizacija	Ugrađeno sustav
Glavni fokus	Regulacija od varijable	Proces izvršenje	Uređaj operacija
Svrha	Održavati željenu vrijednost	Obavljati zadatke automatski	Trčite predano funkcije
Opseg	Specifično procesno ponašanje	Cijeli tijek rada	samac uređaj proizvoda
Odluka Sposobnost	Na temelju izmjerene vrijednosti	Na temelju programirana logika	Na temelju firmware
Upotreba povratnih informacija	često potrebno	Neobavezno	Neobavezno
Vrsta hardvera	Senzori i aktuatori	Strojevi i kontrolori	Mikrokontroler ploča
Uloga softvera	Kalkulacija i ispravak	Sekvenciranje i koordinacija	Uređaj upravljačka logika
Vrsta odgovora	Kontinuirano prilagođavanje	zadatak izvršenje	Funkcionalan rad
Veličina sustava	Mali do srednji	Srednje do velika	Vrlo mala
Fleksibilnost	Umjereno	visoko	ograničeno
Vrijeme Zahtjev	visoko	Umjereno	visoko
Primjena Razina	Razina procesa	Razina postrojenja	Razina proizvoda
Primjer	Temperatura kontrola	Tvornica proizvodna linija	Pametni sat
Integracija	Dio od automatizacija	Sadrži sustavi upravljanja	Podržava oboje

Zaključak

Kontrolni sustavi održavaju stabilnost kontinuiranim uspoređivanjem stvarne izlazne snage s ciljnom vrijednošću i ispravljanjem svake pogreške.Njihova izvedba ovisi o ključnim elementima kao što su povratna informacija, djelovanje kontrolera i kontrolirani proces.Različite klasifikacije definiraju kako se rukuje signalima i koliko točno sustav reagira na smetnje.Zbog ovih mogućnosti, sustavi upravljanja imaju široku primjenu u industriji, transportu, energetici, medicinskim uređajima i svakodnevnoj opremi.
