Ime |
PIN br. |
Tip |

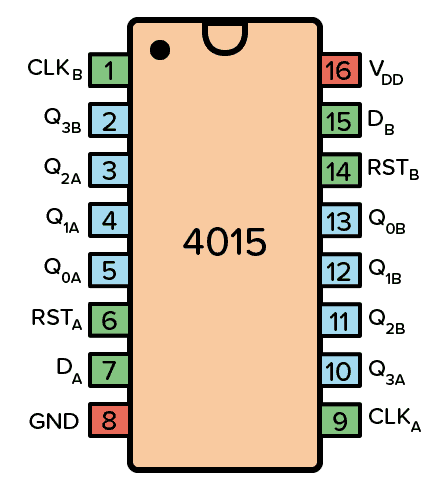

Opis |
|
VDD |
16 |
Vlast |
Napon napajanja (+3 do +15V) |
|
GND |
8 |
Vlast |
Tlo (0V) |
|
Dava |
7 |
Ulazni |
PIN podataka za registar a |
|
Clka |
9 |
Ulazni |
Puls sata za registar a |
|
Rsta |
6 |
Ulazni |
Resetirajte pin za registar a |
|
QA0, QA1, QA2, QA3 |
5, 4, 3, 10 |
Izlaz |
4-bitni izlaz za registar a |
|
DB |
15 |
Ulazni |
PIN podataka za registar B |
|
Clkb |
1 |
Ulazni |
Puls sata za registar b |
|
RSTB |
14 |
Ulazni |
Ponovno postavite pin za registar b |
|
QB0, QB1, QB2, QB3 |
11, 12, 13, 2 |
Izlaz |
4-bitni izlaz za registar b |

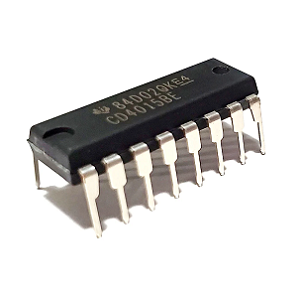

Registri pomaka zauzimaju mjesto važnosti u digitalnoj elektronici, omogućujući metodičko pohranjivanje i manipulaciju podataka.4-bitni registar pomaka, kao što je CD4015, kombinira četiri međusobno povezana flip-flops.Svaka flip-flop drži se malo, stvarajući seriju koja učinkovito mijenja podatke kada se primiju impulsi satova.Dok svaki puls udara, podaci se kreću s jednog flip-flopa na drugi, odjekujući uredno, a opet neumoljivo, napredovanje predmeta u tvorničkoj liniji.
Jednom kada novi podaci uđu u registar, informacije smještene u posljednjem flip-flopu se zamjenjuju, pokazujući cikličko ponašanje ovih uređaja.Ovaj kontinuirani promet zrcali logističke procese, gdje bešavni protok i pravovremene razmjene definiraju uspjeh.Zamislite to kao srodno operacijama u užurbanom praonici, gdje se elementi odjeće neprestano probijaju kroz različite faze.Na slici u nastavku prikazana je arhitektura 4-bitnog registra pomaka koji se sastoji od serijskih d-flip-flops-a, svaki s funkcijama unosa, postavljenih i resetiranja podataka, ilustrirajući prijenos podataka s jednog bita na drugi nakon primanja impulsa sata.

Prilikom integriranja CD4015 U svoj dizajn spojite VDD na pozitivni izvor napona i povežite GND pin na zemlju.Dostupni raspon napona je širok, od 3 do 15 volti, a neke varijante smještaju do 20 volti, što omogućava prilagodljive primjene.Svaki registar smjene u CD4015 zahtijeva odvojene ulazne veze sata, podataka i resetiranja.To omogućava da se uređaj neprimjetno ugradi u multifunkcionalne sustave gdje se neovisne operacije događaju istovremeno.
CLK pin je važan za rad uređaja, jer njegov rub u usponu uzrokuje da se podaci na D ulazu prebaci u registar.Koordinacija vremena sa signalima sata može predstavljati izazove, tako da održavanje glatkog prijenosa podataka uključuje osiguranje stabilnosti signala i održavanje uvjeta niskog šuta.Implementacija tehnika puferiranja može se zaštititi od degradacije signala, osiguravajući da se zahtjevi vremena dosljedno ispunjavaju čak i u visokofrekventnim zadacima.
Upotreba prvog PIN-a za uklanjanje sadržaja registra na 0000 ključno je za izbjegavanje pogrešnog nakupljanja podataka, posebno u scenarijima koji trebaju česte resetiranja.Napredne strategije mogu uključivati integriranje kontrolne logike za automatizaciju resetiranja tijekom ciklusa napajanja ili uvjetima grešaka, povećavajući i operativnu pouzdanost i jasnoću.
Države registra kontinuirano su dostupne putem QXX izlaznih pinova, povoljne značajke za uklanjanje pogrešaka i nadzor sustava koja pruža prozor u podatkovne procese uređaja.Praktično testiranje i sustavno promatranje mogu otkriti latentne probleme u zamršenim dizajnima, što dovodi do poboljšanog cjelokupnog integriteta sustava.

Mikrokontrolerima poput Arduina često je ponestalo izlaznih pinova prilikom rada na većim projektima.Registar Shift CD4015 to rješava omogućujući vam kontrolu više izlaza pomoću samo dvije Arduino igle.Ovaj vodič pokazuje kako koristiti CD4015 za dodavanje osam dodatnih izlaza vašem Arduinu na jednostavan, učinkovit način.Da biste postavili ovaj krug, trebat će vam CD4015BE čip, osam LED -ova, osam otpornika od 1 kΩ i Arduino (npr. Uno).Arduino šalje podatke CD4015, koji kontrolira LED.Svaki bit podataka odgovara je li LED uključen ili isključen.Na primjer, slanje binarnog slijeda 00000011 uključit će posljednje dvije LED -ove i ostale ostale.

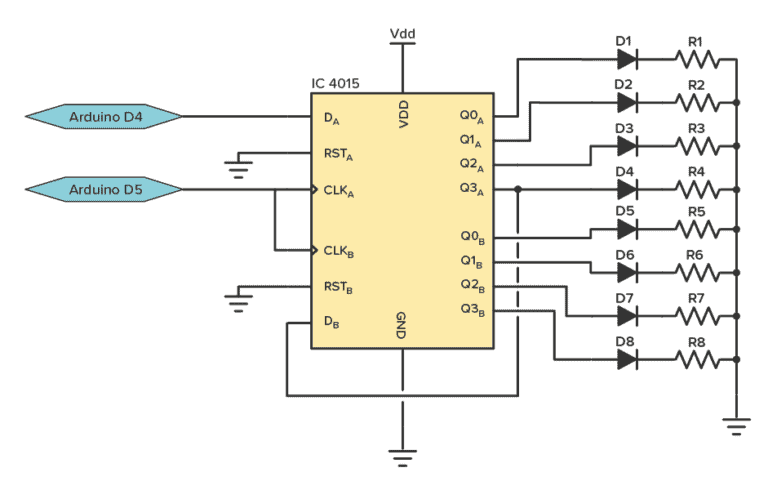

Započnite ožičenjem komponenti.Spojite LED na izlaze CD4015, svaki s otpornikom od 1 kΩ.Dodijelite jedan arduino pin (npr. D4) za slanje podataka CD4015, a drugi pin (npr. D5) za slanje signala sata koji sinkroniziraju prijenos podataka.CD4015 pohranjuje podatke i ažurira LED u nizu jer prima svaki bit.Za kontrolu LED -ova stvorite binarni slijed.A 1 uključi LED, a A 0 ga isključuje.Na primjer, 10101010 upalit će svaki drugi LED.Arduino ove podatke šalje po jedan dio istovremeno koristeći PIN D4.Puls sata iz PIN D5 govori CD4015 da pročita svaki zalogaj i pređe na sljedeći.Ponovite ovaj postupak za svih osam bita za ažuriranje svih LED -ova.Ova metoda učinkovito proširuje Arduinove rezultate i može se dalje skalirati dodavanjem više CD4015 čipova.Sa samo dvije igle možete kontrolirati više LED -ova ili drugih komponenti.To je jednostavan način da se maksimalno iskoristite s ograničenim resursima mikrokontrolera dok učite o registrima pomaka i digitalnoj elektronici.
