Kompletni vodič za 10K otpornik: Kod boja, aplikacije i korištenja kruga

Ovaj vodič govori o 10K otporniku koji je vrlo važan u elektroničkim krugovima.Objasnit ćemo što je otpornik 10K, kako to razdvojiti koristeći boje i što radi u raznim elektronikom.Vodič obuhvaća različite vrste kodiranja boja poput 3-opsega, 4-opsega, 5 benda i 6 opsega, što vam olakšava prepoznavanje i korištenje.Također gleda kako 10K otpornici pomažu u uređajima, od kontrole električne energije u krugovima do osiguravanja da uređaji poput vremena i senzora rade ispravno.

Katalog

Što je otpornik 10k?

A 10K otpornik je mala, ali važna elektronička komponenta s otporom 10 000 ohma (ω).Pomaže u kontroli protoka električne struje, podijeliti napone i štiti elemente osjetljivih krugova.Otpornici poput ove koriste se i u analognim i u digitalnim krugovima, osiguravajući stabilan rad i sprečavanje neželjenog električnog ponašanja.Ovaj je otpornik lako prepoznati zahvaljujući svojim pojasevima kodiranim bojama, koji određuju njegov otpor bez potrebe za multimetrom ili drugim alatima za testiranje.

U digitalnoj elektronici, otpornik 10K često se koristi kao otpornik za povlačenje ili spuštanje, pomažući mikrokontrolerima u održavanju stabilnih logičkih stanja sprječavajući plutajuće (nedefinirane) signale.U analognim krugovima igra ključnu ulogu u pristranosti tranzistora, osiguravajući pravilan rad pojačala.U kombinaciji s kondenzatorima, formira RC mreže, koje se koriste za stvaranje vremenskih kašnjenja ili filtriranja signala za krugove oscilatora i obradu signala.Zbog svoje svestranosti, otpornik 10kΩ pojavljuje se u širokom rasponu aplikacija, od jednostavnih vremena do složenih digitalnih sučelja.

10k koda u boji otpornika

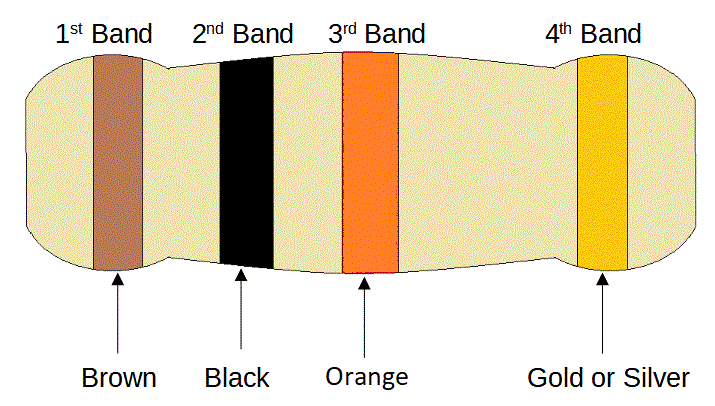

Slika 2. Kod boje otpornika 10K

Da bi identifikacija bila brza i točna, otpornici koriste sustav označavanja u boji.Standardni 4-pojasni otpornik 10kΩ (10 000 ohma) slijedi određeni kôd boje koji predstavlja njegovu vrijednost.Prvi bend u boji je smeđi, što odgovara prvoj znamenci, 1.Drugi bend je crni, predstavljajući drugu znamenku, 0.Zajedno, oni čine broj 10.Treći bend je naranča, koji služi kao multiplikator, što znači da se osnovni broj (10) mora pomnožiti s 1.000, što rezultira potpunim otporom 10 000 ohma (10kΩ).Konačno, četvrti bend, koji je u ovom slučaju zlato, ukazuje na toleranciju otpornika, navodeći koliko stvarni otpor može varirati od nominalne vrijednosti. Zlato označava toleranciju ± 5%, što znači stvarno otpornost može se kretati od 9.500Ω do 10.500Ω.Ova razina tolerancije osigurava da čak i uz manje varijacije tijekom proizvodnje, otpornik ostaje u prihvatljivim granicama za većinu opće namjene elektroničke primjene.

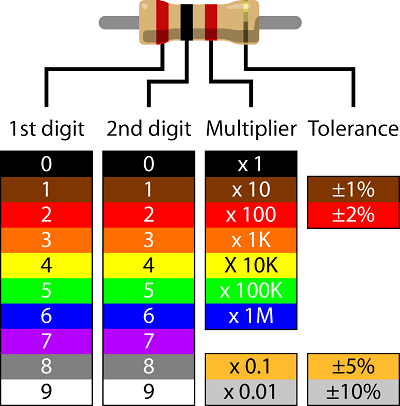

Slika 3. Kod boje otpornika 10K

Kako pročitati kod boje otpornika?

Sustav koda boja otpornika u početku se može činiti složenim, ali slijedeći sustavni pristup, možete naučiti učinkovito i točno dekodirati vrijednosti.Da biste ispravno protumačili vrijednost otpornika, prvi korak je pronaći početnu točku pojasa boja.Jedan kraj otpornika imat će prvi pojas u boji postavljen bliže rubu od ostalih bendova, ovo je kraj na kojem počnete čitati.Posljednji bend, često razmaknut malo dalje, predstavlja toleranciju i obično je zlato ili srebro.Jednom kada se orijentacija utvrdi, sljedeći korak je identificiranje znanstvenih opsega, koje određuju vrijednost otpora baze.To su prva dva ili tri benda, ovisno o tome ima li otpornik ukupno četiri, pet ili šest bendova.Nakon utvrđivanja osnovne vrijednosti, sljedeći pojas služi kao multiplikator, skaliranje osnovne vrijednosti za faktor od deset, sto, tisuća ili više.Ovaj je korak važan jer jednostavno pogrešno tumačenje multiplikatora može dovesti do drastično netočne vrijednosti otpora, što utječe na performanse kruga.

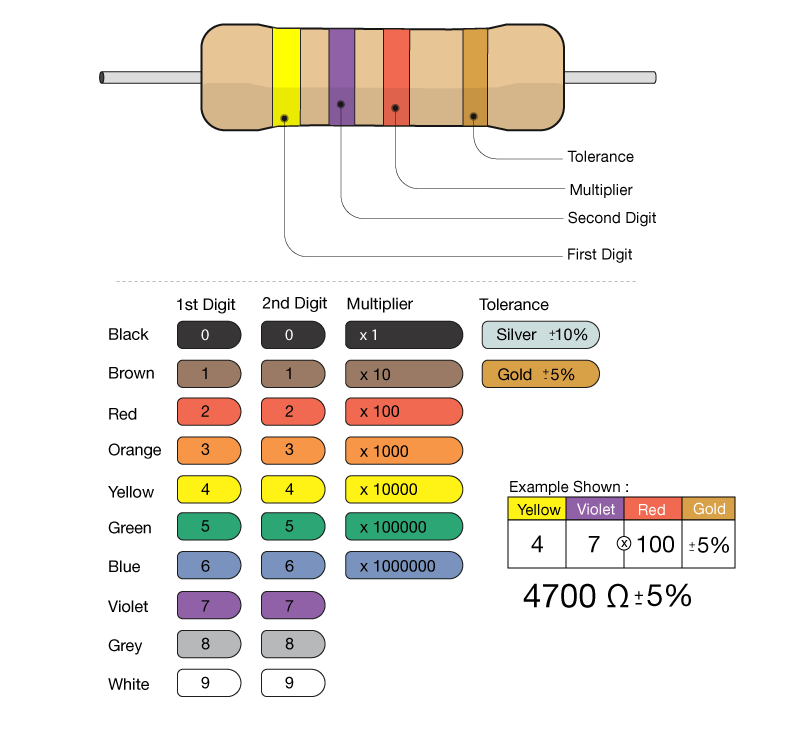

Slika 4. Tumačenje različitih koda boje otpornika

Konačno, nakon izračuna vrijednosti otpora iz koda boja, to je uvijek dobra praksa da se to provjeri, posebno u Precizno osjetljive aplikacije.Za mjerenje multimetra može se koristiti stvarni otpor i potvrđuje da odgovara očekivanoj vrijednosti. Ovaj je korak koristan kada se bavi starijim otpornicima koji mogu imati izblijedjeli trake boja, što ih otežava čitanje.Za otpornike sa šest pojasevi, dodatni pojas označava koeficijent temperature, koji pokazuje koliko se otpor mijenja s temperaturnim varijacijama.Ovaj Karakteristika je dobra u krugovima koji zahtijevaju toplinsku stabilnost, takve kao precizni mjerni instrumenti i elektronički visoki performanse Sustavi.

3-opseg 10k koda boje otpornika

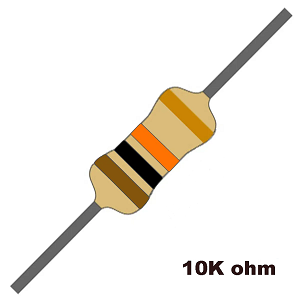

Slika 5. 3-opseg 10k koda boje otpornika

A 3-opseg 10k otpornik Pojednostavljuje postupak označavanja pomoću samo dvije znamenke, a zatim multiplikator, što ga čini jasnijim u usporedbi s 4-opsegom.U slučaju otpornika 10kΩ (10 000 ohma), trake u boji su smeđe, crne i narančaste.Prvi bend, smeđi, predstavlja znamenku 1, dok je drugi bend, crni, predstavlja znamenku 0.Zajedno, ove dvije znamenke čine broj 10.Treći bend, koji djeluje kao multiplikator, je naranča, što označava faktor množenja 1.000.Kada se množi 10 s 1.000, rezultirajući vrijednost otpora je 10 000 ohma, ili 10kΩ.Ova metoda kodiranja u boji omogućuje brzo identifikaciju vrijednosti otpora.

Za razliku od 4-opsega otpornika, koji uključuju zaseban pojas koji ukazuje na toleranciju, otpornici s 3 opsega ne daju ovu razinu detalja, što znači tolerancija je fiksni na ± 20% prema zadanim postavkama.Ova razina tolerancije znači da bi stvarni otpor otpornika 10kΩ mogao varirati između 8kΩ i 12kΩ, ovisno o varijacijama proizvodnje.Nepostojanje posvećenog pojasa tolerancije pojednostavljuje vizualni izgled otpornika, ali također ograničava njegovu prikladnost za primjene koje zahtijevaju usku točnost otpora.Standardizirani notacija za ove otpornike slijedi 103M format, gdje 103 predstavlja vrijednost otpora (10 × 1.000 = 10 000 ohma), a m označava toleranciju od ± 20%.Iako se ovaj široki raspon tolerancije može činiti velikim, općenito je prihvatljiv za krugove koji ne zahtijevaju točne vrijednosti otpora.Uređaji kao što su osnovni razdjelnici napona, otpornici na povlačenje i otpornici koji ograničavaju struju u LED krugovima često koriste 3-opseg otpornika, gdje malo odstupanje od predviđenog otpora ne utječe na ukupne performanse kruga.

Budući da su 3-opsežni otpornici manje precizni, nalaze se u jeftinoj, opće namjeni, a ne preciznoj elektronici.Ovi se otpornici obično nalaze u starijim elektroničkim dizajnima, jer moderni krugovi često favoriziraju precizniji otpornici od 4 opsega ili 5 opsega za bolju pouzdanost i točnost.Međutim, otpornici s 3 opsega ostaju široko dostupni i nastavljaju se koristiti u raznim aplikacijama gdje su troškovi i jednostavnost prioritet preciznosti.Njihov izravni sustav koda boja omogućuje jednostavnu identifikaciju i brze ručne izračune, smanjujući vjerojatnost pogrešaka prilikom sastavljanja elektroničkih krugova.Bilo da se koristi u prototipiranju, eksperimentiranju ili osnovnom dizajnu kruga, otpornici s 3 opsega ostaju komponenta elektronike.

5-opseg 10k koda boje otpornika

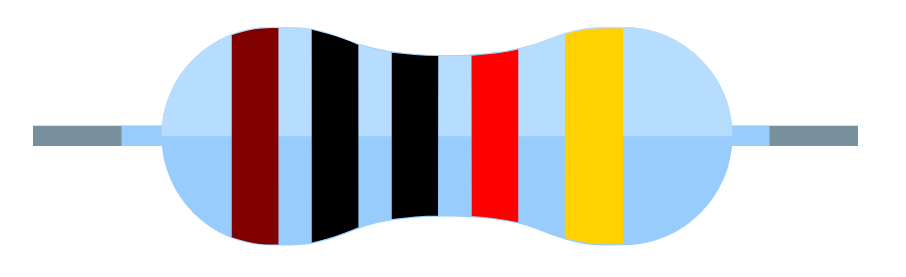

Slika 6. Kod boje otpornika od 5K-a

A 5-opseg 10k otpornik Omogućuje pojačanu preciznost u odnosu na 4-opseg kolege ugrađujući dodatnu znamenku u redoslijed koda boja.Prvi bend u boji, smeđi, predstavlja broj 1, Postavljanje početne znamenke vrijednosti otpora.Slijedeći ovo, crni bend označava 0, koja je druga znamenka, i druga crni Slijedi bend, doprinoseći drugom 0 kao treća znamenka.Ove tri znamenke zajedno čine broj 100, što služi kao osnovna vrijednost prije bilo kakvih modifikacija od strane multiplikatora.Četvrti bend u nizu, koji je crveni, djeluje kao multiplikator i ima vrijednost × 100, učinkovito mijenjanje decimalne točke i rezultirajući ukupnim otporom od 10 000 ohma.Posljednji bend, zlato, odgovoran je za definiranje razine tolerancije, što je u ovom slučaju ± 5%, što znači da bi stvarni otpor otpornika mogao varirati do 5% u bilo kojem smjeru od nominalne vrijednosti.

Prisutnost petog pojasa na otporniku veliki je faktor u osiguravanju preciznijih vrijednosti otpora, jer uvodi dodatnu znamenku.Za razliku od 4-opsega otpornika, koji koriste samo dvije znamenke i multiplikatora, treća znamenka u 5-opseg otpornika smanjuje pogreške zaokruživanja i poboljšava točnost.To je korisno za elektroničke krugove koji zahtijevaju veću preciznost, poput onih u obradi signala, mjernih instrumenata i osjetljivih senzorskih aplikacija.Ocjena tolerancije od 5%, iako nije najprikladnija, još uvijek pruža razumnu razinu točnosti za mnoge elektroničke projekte opće namjene.Napomena za ovaj otpornik, obično napisana kao 1002J, slijedi standardno kodiranje otpornika, gdje 1002 odgovara vrijednosti otpora (10 000Ω), a slovo J označava 5% toleranciju.

Ova razina preciznosti izvrsna je u primjenama u kojima čak i manje varijacije otpora mogu utjecati na funkcionalnost kruga.Na primjer, u razdjelnicima napona, gdje vrijednosti otpora određuju izlazni napon, točniji otpornik pomaže u održavanju očekivane razine napona.Slično tome, u pojačala, gdje tolerancije komponenata utječu na stabilnost dobitka, koristeći 5-opseg otpornika osigurava dosljedniju performanse.Iako su otpornici s čvršćim tolerancijama, poput ± 1% ili ± 0,1%, dostupni za zadatke visoke preciznosti, 5-opsežni 10K otpornik s ± 5% tolerancije postiže ravnotežu između isplativosti i točnosti, što ga čini popularnim izborom u mnogim elektroničkim dizajnom.

6-opseg 10k koda u boji otpornika

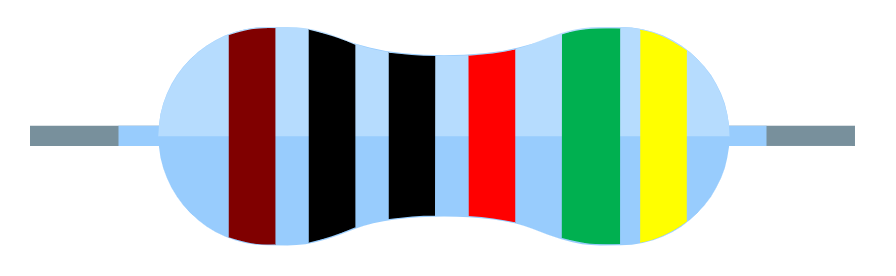

Slika 7. 6-opseg 10k koda boje otpornika

A 6-opseg 10kΩ otpornik Slijedi specifičnu shemu kodiranja boja koja pruža detaljne informacije o njegovoj otpornosti, toleranciji i stabilnosti temperature.Prva tri pojasa predstavljaju znamenke vrijednosti otpora, dok četvrti pojas djeluje kao multiplikator za određivanje ukupnog otpora.Peti pojas ukazuje na toleranciju, što znači koliko stvarni otpor može varirati od navedene vrijednosti.Konačno, šesti pojas predstavlja koeficijent temperature, što je sjajan faktor u okruženjima s fluktuirajućom temperaturom.Temperaturni koeficijent govori nam koliko će se vrijednost otpora mijenjati po stupnju Celzijusa, osiguravajući da otpornik održava stabilnost u uvjetima u kojima bi toplinske varijacije mogle utjecati na elektroničke performanse.Ovaj dodatni pojas čini 6-opseg otpornika korisnim u osjetljivim krugovima, kao što su vrhunski mjerni instrumenti, medicinski uređaji i zrakoplovne aplikacije.

Trake boja na 6-opsegu otpornika 10kΩ raspoređene su na sljedeći način: Smeđa, crna, crna, crvena, zelena i žuta.Prvi pojas (smeđa) odgovara prvoj znamenci, a to je 1, dok je drugi bend (Black) predstavlja drugu znamenku, a to je 0. Treći opseg (crna) također označava 0, što znači da su znamenke vrijednosti otpora 100. Četvrti pojas (crvena) služi kao multiplikator, koji je u ovom slučaju 100, dajući ukupnu vrijednost otpora od 10 000 ohma ili 10kΩ.Peti pojas (zelena) ukazuje na toleranciju, koja je ± 5%, što znači da stvarni otpor može varirati do 5% iznad ili ispod navedene vrijednosti.Konačno, šesti pojas (žuto) predstavlja temperaturni koeficijent, izmjeren u dijelovima na milijun Celzijusa po stupnju (ppm/° C), sa žutom odlomkom od 25 ppm/° C.To znači da za svaki stupanj Celzijevih promjena temperature otpor može varirati od 25 dijelova na milijun, osiguravajući da komponenta ostane relativno stabilna čak i u okruženjima s fluktuirajućom temperaturom.

Važnost 6-opsega otpornika leži u poboljšanoj preciznosti i stabilnosti, pogodnoj za primjene u kojima bi manjim promjenama otpora mogle utjecati na performanse kruga.U usporedbi s otpornicima od 4 pojasa ili 5 opsega, dodavanje opsega koeficijenta temperature pruža dodatnu razinu pouzdanosti, posebno u okruženjima s različitim toplinskim uvjetima.Tolerancija ± 5% osigurava da otpornik održava razumnu razinu točnosti, sprečavajući prekomjerna odstupanja od namjeravane vrijednosti otpora.Uključivanjem pojasa koeficijenta temperature, 6-opsežni otpornici pomažu u smanjenju utjecaja toplinskih fluktuacija, osiguravajući da električni krugovi ostanu dosljedni i pouzdani s vremenom.

Primjene 10k otpornika

10K otpornik je široko korištena komponenta u elektronici, koja služi mnogim važnim ulogama:

Povratne informacije o naponu u pojačala

U operativnim pojačalima (OP-AMP), 10K otpornik igra ulogu u postavljanju napona pružanjem povratnih informacija od izlaza na invertirajući ulaz.Ova povratna informacija pomaže u kontroli faktora pojačanja i osigurava stabilnost u obradi signala.Pažljivim odabirom vrijednosti otpornika možete precizno prilagoditi performanse pojačala, postižući željenu ravnotežu između pojačanja i propusnosti.U preciznim aplikacijama, poput audio pojačanja i instrumentacije, ovaj otpornik omogućuje točnu reprodukciju signala minimiziranjem izobličenja i povećanjem linearnosti.Djeluje zajedno s drugim komponentama poput kondenzatora i dodatnih otpornika za oblikovanje frekvencijskog odziva i filtrira neželjeni šum, što dodatno poboljšava ukupnu kvalitetu signala.

Vremenski krugovi

10K otpornik se često koristi u vremenskim krugovima, gdje surađuje s kondenzatorima za definiranje vremenskih kašnjenja i razdoblja oscilacije.U aplikacijama kao što su monostabilni multivibratori, generatori impulsa i 555 krugova vremena, otpornik kontrolira brzinu naboja i pražnjenja kondenzatora, izravno utječući na karakteristike vremena.Ovo se koristi u aplikacijama koje zahtijevaju precizno stvaranje kašnjenja, poput impulsa sata, modulacije frekvencije i krugova debongle.Vrijednost otpornika određuje koliko brzo kondenzator naplaćuje ili ispušta u točno postavljanju vremenskih konstanta.Podešavanjem vrijednosti otpornika možete izmijeniti vremensko ponašanje kruga bez potrebe za promjenom drugih glavnih komponenti, nudeći fleksibilnost i jednostavnost modifikacije dizajna.

Regulacija napona

U krugovima regulacije napona obično se koristi 10K otpornik kako bi se održao stabilni izlazni napon u linearnim regulatorima, osiguravajući dosljedno isporuku napajanja osjetljivim elektroničkim komponentama.Često se pojavljuje u povratnim petljama gdje pomaže u postavljanju referentnih napona ili podešavanju izlaznih napona u IC -u regulatora napona, kao što je LM317.Davanjem kontroliranog puta za protok struje, pomaže minimizirati fluktuacije koje bi u protivnom moglo utjecati na performanse mikrokontrolera, senzora ili drugih preciznih komponenti.U nekim dizajnima također igra ulogu u uravnoteženju opterećenja i smanjenju prekomjernog izvlačenja struje, poboljšavajući energetsku učinkovitost.Prisutnost 10K otpornika u krugovima regulacije napona doprinosi poboljšanoj pouzdanosti, smanjujući rizik od naponskih šiljaka ili padova koji bi mogli dovesti do neispravnosti.

Senziranje struje

10K otpornik se često koristi u trenutnim senzorskim aplikacijama, gdje pomaže pretvoriti protok struje u mjerljivi pad napona.Ovo je korisno u sustavima upravljanja baterijama, upravljačkim krugovima motora i aplikacijama za nadzor napajanja koji zahtijevaju precizno mjerenje struje.Postavljanjem otpornika u seriju s opterećenjem, pad napona preko njega može se mjeriti i koristiti za određivanje struje koja teče kroz krug, slijedeći Ohmov zakon (V = IR).Ova metoda omogućuje mikrokontrolerima ili drugim sustavima za praćenje da prate potrošnju energije, otkrivaju greške ili implementiraju zaštitne mjere.Vrijednost 10K odabrana je na temelju potrebnih razmatranja osjetljivosti i rasipanja snage, osiguravajući točnost bez utjecaja na performanse kruga.

Osjetno osjetljivosti

U primjenama osjetljivosti na temperaturu, otpornik 10K obično se koristi zajedno s termistorima kako bi se stvorio krug razdjelnika napona koji mikrokontrolerima omogućuje mjerenje varijacija temperature.Termistor, čiji se otpor mijenja s temperaturom, djeluje s otpornikom fiksne vrijednosti kako bi stvorio varijabilni naponski izlaz koji odgovara promjenama temperature.Ova se tehnika široko koristi u digitalnim termometrima, HVAC sustavima i industrijskom praćenju temperature.Otpor 10K osigurava da promjene napona ostanu unutar mjerljivog raspona za analogno-digitalne pretvarače (ADC), poboljšavajući točnost očitavanja temperature.Odabirom odgovarajuće vrijednosti otpornika možete optimizirati osjetljivost i preciznost mjernog sustava.

Filtriranje signala

Otpor 10K često je integriran u krugove filtriranja signala za uklanjanje neželjenog buke i poboljšanje jasnoće signala u audio, komunikaciji s podacima i senzorskim aplikacijama.Obično se pojavljuje u filtrima s niskim prolazom, visokim prolazom i pojasom, radeći zajedno s kondenzatorima kako bi odredili frekvenciju rezanja filtra.Na primjer, u audio krugovima pomaže u uklanjanju visokofrekventne buke koja bi mogla degradirati kvalitetu zvuka.U komunikacijskim sustavima podataka pomaže u sprečavanju izobličenja signala i poboljšanju pouzdanosti prijenosa.Pažljivim odabirom vrijednosti otpornika i kondenzatora možete prilagoditi odgovor filtra kako bi odgovarao specifičnim zahtjevima aplikacije, osiguravajući optimalni integritet signala.

Razdjelnici napona

Jedna od najvažnijih primjena 10K otpornika je u krugovima razdjelnika napona, gdje pomaže u smanjenju napona na razine pogodne za mikrokontrolere, senzore i druge elektroničke komponente.Naponski razdjelnik sastoji se od dva otpornika spojenih u nizu, s tim da je 10k otpornik često jedan od njih, pomažući u stvaranju željenog izlaznog napona dijeljenjem ulaznog napona proporcionalno.Ova se tehnika široko koristi u uređajima koji rade na baterije, ADC krugovima i aplikacijama za promjenu razine.Odabirom odgovarajućih vrijednosti otpornika možete postići precizne razine napona bez potrebe za složenim krugovima regulacije napona.10K otpornik igra ulogu u osiguravanju predvidljive i stabilne podjele napona u mnogim elektronikom male snage.

Otpornici na izvlačenje/povlačenje

U digitalnoj elektronici, otpornik 10K često se koristi kao otpornik za povlačenje ili pada kako bi se osiguralo stabilne razine logike i spriječile plutajuće ulaze.Plutajući ulazi mogu uzrokovati pogrešno ponašanje u mikrokontrolerima i logičkim krugovima, što dovodi do nenamjernih stanja signala.Spajanjem otpornika od 10kΩ između ulaznog pin-a ili napona napajanja (povlačenje) ili tla (spuštanje), održava se definirana razina napona kada nije prisutan aktivni signal.Ova je aplikacija uobičajena u sučeljima gumba, GPIO (ulaz/izlaz opće namjene) i I2C komunikacijske linije.Vrijednost od 10kΩ standardni je izbor jer pruža ravnotežu između potrošnje energije i integriteta signala, osiguravajući pouzdani rad bez pretjeranog izvlačenja struje.

Ograničavanje struje

10K otpornik se često koristi u LED krugovima kako bi ograničio količinu struje koja teče kroz LED, sprječavajući je da povuče previše struje i ošteti.LED-ovi zahtijevaju učinkovito funkcioniranje kontrolirane struje i bez otpornika koji ograničava struju, mogli su pregrijavati i izgorjeti.Postavljanjem otpornika 10kΩ u nizu s LED -om, struja je ograničena na sigurnu razinu, osiguravajući da LED djeluje unutar svojih nazivnih specifikacija.To je važno u uređajima s pogonom na baterije gdje je energetska učinkovitost prioritet.Korištenje pravilno izračunatih vrijednosti otpornika može pomoći u kontroli svjetline LED -a, čineći 10K otpornik važnom komponentom u dizajniranju LED indikatora, zaslonskim pločama i rasvjetnim sustavima.

Pristrajući tranzistori

U krugovima pojačala na bazi tranzistora, otpornik 10K obično se koristi za pristranost, što osigurava da tranzistor djeluje u svom predviđenom području rada.Otporni otpornici pomažu u postavljanju ispravnog baznog napona u tranzistorima bipolarnog spoja (BJTS) ili naponu vrata u tranzistorima efekta polja (FET), omogućujući im učinkovito funkcioniranje u pojačanju ili prebacivanju aplikacija.Bez odgovarajućeg pristranosti, tranzistori se ili ne mogu potpuno uključiti ili ući u zasićenje, što dovodi do izobličenja signala ili nestabilnosti performansi.10K otpornik pruža stabilan referentni napon, omogućavajući dosljedno djelovanje tranzistora u krugovima kao što su audio pojačala, RF pojačala i prebacivanje regulatora.Odabirom odgovarajuće vrijednosti otpornika možete optimizirati performanse uz održavanje učinkovitosti snage i minimiziranje nepotrebnog rasipanja snage.

Zaključak

Otpor 10K osnovni je, ali važan dio elektroničkih krugova, pomažući im da rade glatko i pouzdano.Razumijevanjem kako uočiti jedan prema svom kodu u boji i poznavanjem njegove uporabe, možete napraviti bolje krugove.Bilo da se koristi u jednostavnim postavkama ili složenim uređajima, 10K otpornik je ključan za izgradnju i fiksiranje elektronike, pružanje stabilnosti i točnosti gdje god se koristi.
