Razlike između regulatora napona LM2576 i LM2596

Ovaj članak uspoređuje dva uobičajena regulatora napona: LM2576 i LM2596.Te se komponente koriste za snižavanje većih napona na sigurnije razine za elektroničke uređaje.Iako služe sličnim svrhama, svaka ima specifične značajke koje ga čine prikladnijim za određene projekte.Ovaj će vam vodič pomoći da shvatite kako rade, što ih čini drugačijim i gdje se svaki može koristiti, tako da možete odabrati pravu za svoje potrebe.

Katalog

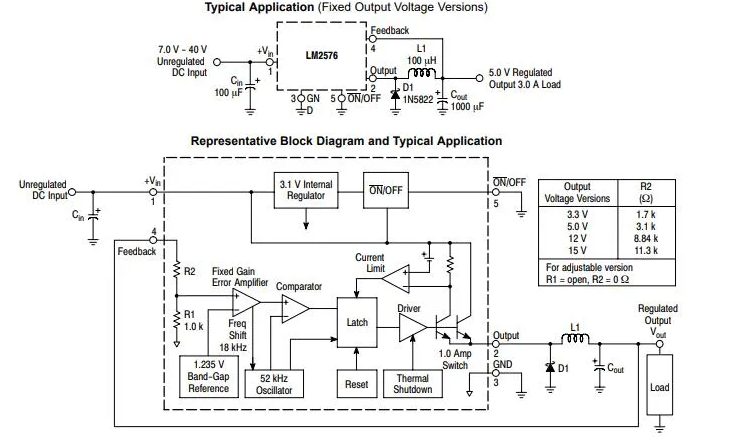

Pregled regulatora napona LM2576

A LM2576Serija regulatora napona uključuje integrirane krugove dizajnirane kao sputavajuće (BUCK) prebacivanje regulatora.Dostupne su u fiksnim izlaznim opcijama od 3.3V, 5V i 12V, zajedno s podesivom verzijom koja se može postaviti između 1,23V i 37V.Ovi regulatori mogu upravljati opterećenjima do 3A uz održavanje stabilne regulacije linije i opterećenja.S ugrađenom frekvencijskom kompenzacijom i oscilatorom fiksne frekvencije, oni minimiziraju potrebu za dodatnim vanjskim komponentama, što ih čini učinkovitijim od tradicionalnih trostranih podesivih linearnih regulatora.Učinkovitost također smanjuje veličinu potrebnih hladnjaka, a u nekim slučajevima u potpunosti uklanja potrebu za njima.

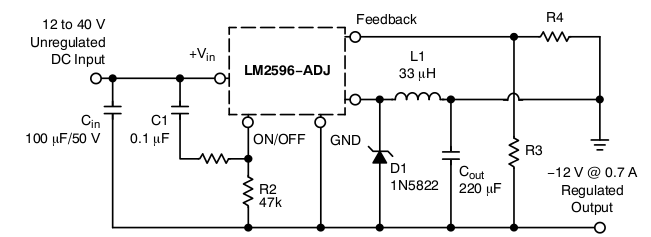

Pregled regulatora napona LM2596

A LM2596 je svestrani regulator napona dizajniran posebno za aplikacije za prebacivanje Buck.Može podnijeti do 3A opterećenja uz održavanje stabilnih performansi pod različitim uvjetima linije i opterećenja.Dostupno u fiksnim izlaznim opcijama poput 3.3V, 5V i 12V, kao i podesivu verziju, nudi fleksibilnost kako bi odgovarao različitim zahtjevima.Njegov dizajn smanjuje potrebu za vanjskim komponentama, što olakšava upotrebu zbog ugrađene kompenzacije frekvencije.Rad na 150 kHz frekvenciji prebacivanja omogućava manje i učinkovitije komponente filtra, što rezultira kompaktnijim ukupnim postavljanjem.LM2596 dostupan je u 5-pin-220 i 263 površinsko-montiranim paketima, što ga čini prilagodljivim za niz primjena.

Značajke LM2576 i LM2596

Kada uspoređujete regulatore napona LM2576 i LM2596, korisno je razbiti njihove specifične značajke i primjene.

Značajke LM2576

Regulator napona LM2576 poznat je po svojim pouzdanim performansama i različitim značajkama.Djeluje s fiksnim unutarnjim oscilatorom postavljenim na konzistentnoj frekvenciji od 52kHz.Ovaj regulator dolazi u dvije mogućnosti paketa: TO-220 i TO-263.Možete birati između fiksnih izlaznih napona od 3,3V, 5V i 12V ili koristiti njegov podesivi raspon, koji se proteže od 1,23V do 37V.Uz to, uključuje zaštitne mehanizme kao što su ograničenje struje i toplinsko isključivanje.Uz mogućnost ulaza napona do 40V, može se koristiti u različitim aplikacijama, pružajući fleksibilnost za različite projekte.

Značajke LM2596

LM2596 nudi stabilne performanse u nizu aplikacija.Ima toleranciju na izlazni napon od ± 4% i toleranciju frekvencije oscilatora od ± 10%.Ovaj regulator može podnijeti maksimalnu izlaznu struju od 3A i sadrži zaključavanje pod naponom kako bi se osigurao dosljedan rad unutar svog navedenog raspona napona.Slično kao LM2576, dostupan je s fiksnim izlaznim opcijama od 3.3V, 5V i 12V, kao i podesivim izlazom.Raspon radnog ulaznog napona je 4,5 V do 40V, a može održati minimalni izlazni napon od 3,16V.

LM2596 također podržava kontinuiranu izlaznu struju 3A i vršne struje do 6,9A.Njegova frekvencija prebacivanja od 150 kHz omogućuje upotrebu manjih komponenti filtra bez ugrožavanja performansi.Ovaj je regulator dostupan u paketima TO-220 i TO-263, nudeći fleksibilnost za različite dizajnerske potrebe i čine ga praktičnim izborom za aplikacije visoke struje.

Ulazni i izlazni napon

LM2576 nudi raspon izlaznog napona od 1,23V do 37V, dok LM2596 pruža podesivi izlaz od 1,25V do 37V, s minimalnom postavkom 1,25V.Ova fleksibilnost čini oba regulatora prikladnim za dizajniranje krugova napajanja gdje trebate fino prilagoditi napon kako biste odgovarali potrebama vaših komponenti.Napon možete lako prilagoditi prema različitim zahtjevima, čineći ove regulatore pouzdanim izborima za održavanje stabilnih performansi u osjetljivim elektroničkim uređajima.

Značajka	LM2576	LM2596
Proizvođač	Tehnologija mikročipa	Teksaški instrumenti
Raspon napona	1.23V - 40V	1.25V - 40V
Izlazni napon (max)	37V	37V
Prebacivanje frekvencije	52kHz	150kHz
Funkcija	Pad	Pad
Fiksna frekvencija	52kHz	150kHz
Opcije paketa	TO-220, TO-263	TO-220, TO-263
Opcije izlaznog napona	3.3V, 5V, 12V, 15V	3.3V, 5V, 12V, podesiv
Zaštitne značajke	Zaštita ograničenja struje, toplinsko isključivanje	Zaključavanje podnaponga, zaštita od ograničenja struje
Podesivi izlazni napon	1,23V do 37V	1,25V do 37V
Ulazni napon	Do 40V	4,5 V do 40V
Tolerancija na izlazni napon	± 4% tolerancija, ± 10% tolerancija na frekvenciju oscilatora	± 4% tolerancija, ± 10% tolerancija na frekvenciju oscilatora
Maksimalna izlazna struja	3A	3A kontinuirano, 6,9A vrh
Minimalni izlazni napon	-	3.16V
Zaključavanje podnapon	Sprječava rad dok se ne postigne fiksni prag napona	Osigurava stabilan rad unutar određenog raspona napona

Primjene LM2576 vs. LM2596

Primjena regulatora napona LM2576

LM2576 regulator napona služi raznim aplikacijama, što ga čini svestranim za brojne postavke:

• LED vozači:

LM2576 koristi se za regulaciju snage za LED diode, poboljšanje životnog vijeka i funkcionalnost rasvjetnih sustava.To ga čini prikladnim za kućanstvo i za industrijsko okruženje.

• Opskrba napajanja:

Pomaže pretvoriti izmjenične mreže u stabilan niski istosmjerni napon, što ga čini korisnim za napajanje mikrokontrolera, senzora i komunikacijskih modula.Njegova učinkovitost u minimiziranju stvaranja topline također se apelira na aplikacije usredotočene na uštedu energije.

• Punjači baterije:

LM2576 dobro funkcionira za punjenje baterija s olovnim kiselinama, što ga čini izvrsnim izborom za automobile i sigurnosne kopije elektroenergetske sustave koji zahtijevaju pouzdane performanse tijekom vremena.

• Elektronika vozila:

Osigurava stalno opskrbu naponom za kritične sustave vozila kao što su infotainment, navigacija i upravljačke jedinice motora.To doprinosi ukupnoj sigurnosti i učinkovitosti modernih vozila.

• telekomunikacije:

LM2576 održava dosljedan istosmjerni napon za uređaje poput baznih stanica i usmjerivača, pomažući u podršci stabilnoj komunikacijskoj infrastrukturi.

• Industrijska automatizacija:

Regulator pruža pouzdanu snagu za upravljanje sustavima, motornim pogonima i instrumentacijskim krugovima.Njegov izdržljiv dizajn čini ga prikladnim za izazovno industrijsko okruženje.

• Potrošačka elektronika:

Često se nalazi u televizorima, set-top kutijama, audio pojačala i kućnim uređajima, gdje pomaže u održavanju operativne učinkovitosti i performansi pružanjem točne regulacije napona.

• Sustavi obnovljivih izvora energije:

LM2576 učinkovito regulira izlaz iz obnovljivih izvora poput solarnih panela ili vjetroagregata, optimizirajući punjenje baterije i raspodjelu energije na različita opterećenja, podržavajući tako održiva energetska rješenja.

Primjena regulatora napona LM2596

Regulator napona LM2596 također se široko koristi u različitim aplikacijama, što ga čini učinkovitim izborom u različitim scenarijima:

• Punjenje baterije:

LM2596 pruža preciznu regulaciju napona i struje, osiguravajući sigurno i učinkovito punjenje za različite vrste baterija, što ga čini prikladnim za niz primjena.

• LED rasvjeta:

Omogućuje točnu kontrolu svjetline i potrošnje energije u različitim rasvjetnim sustavima, bilo u kućama, tvrtkama ili vozilima, doprinoseći boljoj uštedi energije i korisničkom iskustvu.

• Industrijska automatizacija:

LM2596 pruža stabilnu snagu detektora, kontrolera i druge elektronike koja se koristi u automatiziranim sustavima, što podržava glatke operacije i povećava ukupnu pouzdanost sustava.

• Potrošačka elektronika:

Nalazi se u uređajima poput audio opreme, računala, tableta, pametnih telefona i kamera, gdje osigurava stabilne performanse i pomaže u proširenju trajanja baterije, pružajući poboljšano korisničko iskustvo.

• Sustavi obnovljivih izvora energije:

LM2596 regulira napon i struju iz obnovljivih izvora, osiguravajući učinkovito punjenje baterije i napajanje različitih opterećenja, što potiče upotrebu zelene tehnologije i smanjuje ovisnost o tradicionalnim izvorima energije.

• Instrumenti za ispitivanje i mjerenje:

Omogućuje preciznu snagu alatima poput multimetra, osciloskopa i generatora signala, podržavajući točna mjerenja u znanstvenim i tehničkim područjima.

Zaključak

Za završetak, i LM2576 i LM2596 pouzdani su regulatori napona s jedinstvenim prednostima.LM2576 je dobar izbor za standardne aplikacije, dok fleksibilnost i dodane značajke LM2596 čine ga prikladnim za širi raspon korištenja.Poznavanje snage svakog od njih pomoći će vam da odaberete pravi regulator, osiguravajući da vaši projekti pokrenu glatko i učinkovito.

Datasheet pdf

LM2596 podatkovne liste:

Lm2596.pdf

Često postavljana pitanja [FAQS]

1. Koja je razlika između LM2576 i LM2596?

LM2576 uglavnom djeluje kao regulator Buck, učinkovito spuštajući napon.LM2596, s druge strane, može funkcionirati i kao regulator BUCK i BOOST, omogućujući mu podešavanje napona gore ili dolje.To LM2596 čini svestranijim i prikladnijim za rukovanje višim vršnim strujama.Njegova fleksibilnost čini ga idealnim za primjene s fluktuirajućim zahtjevima napona, poput komunikacijskih mreža.

2. Koje su uobičajene primjene za LM2576 i LM2596?

Oba se regulatora široko koriste u napajanju, punjačima baterija, LED vozačima, automobilskoj elektronici, industrijskoj automatizaciji, telekomunikacijama, sustavima obnovljivih izvora energije i ispitnim instrumentima.Oni pružaju stabilan napon, osiguravaju sigurno punjenje, održavaju stalnu struju za LED i pouzdano rade u izazovnim uvjetima poput automobilskog okruženja.Njihova stabilnost i pouzdanost čine ih korisnim u raznim područjima gdje su potrebne dosljedne performanse.

3. Gdje mogu pronaći više informacija o LM2576 i LM2596?

Za više detalja potražite na web lokaciji Texas Instruments (TI) za tablice podataka i smjernice za dizajn.Distributeri elektroničkih komponenti također nude resurse poput bilješki aplikacija i korisničkih vodiča.Uz to, internetski forumi i tehničke zajednice mogu pružiti savjete i uvide u stvarnom svijetu.
