EPF8820AQC208-4 FPGA: značajke, specifikacije, programiranje i podatkovni list

Ovaj vodič govori o EPF8820AQC208-4, snažnom i fleksibilnom čipu nazvanom FPGA (terenska programabilna vrata vrata).Ovaj se čip koristi za izradu prilagođenih digitalnih sustava poput onih koji se nalaze u AI, 5G mrežama, pametnim uređajima i tvorničkim strojevima.U ovom ćete vodiču naučiti što čip može učiniti, njegove glavne značajke, kako funkcionira i kako ga programirati za različite zadatke.

Katalog

EPF8820AQC208-4 pregled

A EPF8820AQC208-4 dio je Intelove serije Flex 8000 serija terenskih programabilnih nizova vrata (FPGAS), koje je izvorno dizajnirala AlterA.Ovaj model sadrži 84 bloka logičkog niza (laboratorij) i nudi 152 ulazne/izlazne igle obuhvaćene u 208-pinskom četverostranom paketu (QFP).Ova je serija poznata po kombiniranju detaljne arhitekture i opsežne mogućnosti registra tradicionalnih FPGA -e s brzinom i predvidljivim kašnjenjima međusobnih povezivanja programirajućih logičkih uređaja (EPLD), što ga čini svestranim izborom za aplikacije kao što su digitalna obrada signala i manipulacije podataka podataka.Flex 8000 uređaji, uključujući EPF8820AQC208-4, razlikuju se po njihovom multivolt I/O sučelju, omogućujući im da se prilagode različitim naponima sustava, povećavajući kompatibilnost i fleksibilnost sustava.Ova je značajka korisna u složenim digitalnim okruženjima gdje su različite razine napona uobičajene.Obitelj također uključuje i druge modele poput EPF81500A, EPF81188A, EPF8820A i EPF8636A, svi dijele slične značajke, ali prilagođene različitim potrebama skaliranja.

Ako želite iskoristiti naprednu FPGA tehnologiju za svoje poslovanje, razmislite o tome da s nama postavite skupno narudžbu jer EPF8820AQC208-4 pruža impresivan spoj performansi i fleksibilnosti.

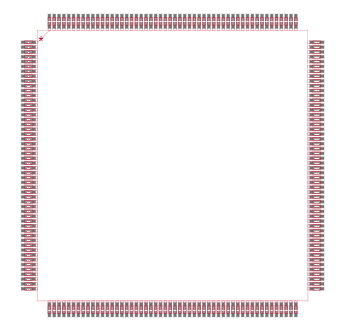

EPF8820AQC208-4 CAD modeli

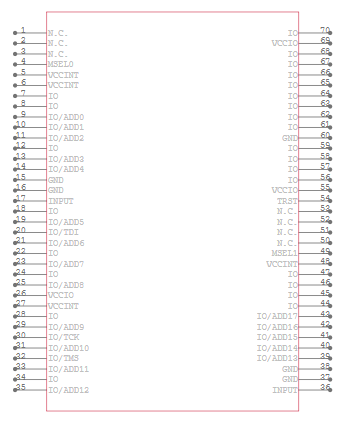

EPF8820AQC208-4 simbol

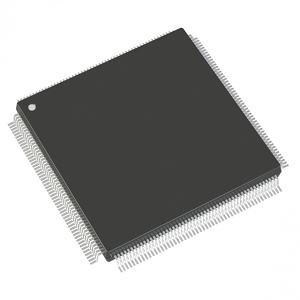

EPF8820AQC208-4

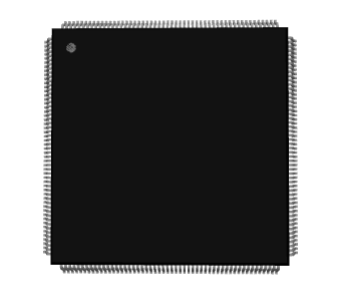

EPF8820AQC208-4 3D model

EPF8820AQC208-4

• Logika: EPF8820AQC208-4 opremljen je 8000 logičkih vrata i 672 logičkih elemenata, pružajući snažnu platformu za implementaciju složenih digitalnih funkcija.Ovaj visoki logički kapacitet omogućava svestrane implementacije dizajna, ugostiteljstvo u širokom rasponu računalnih zadataka i dizajna digitalne logike.

• Ulazne/izlazne igle: Sa 152 ulazne/izlazne igle, ovaj FPGA nudi opsežne mogućnosti povezivanja, što ga čini vrlo prilagodljivim višestrukim zahtjevima za povezivanjem.Ova značajka osigurava da može istovremeno upravljati više tokova podataka, idealnih za aplikacije koje zahtijevaju visoku povezanost poput telekomunikacijskih sustava i složene digitalne obrade signala.

• Konfigurirajući logički blokovi (CLB): Uređaj uključuje 84 konfigurabilna logička bloka, koji su primarne arhitektonske značajke koje pružaju fleksibilnost za implementaciju prilagođenih logičkih krugova.Svaki CLB može se programirati za obavljanje različitih logičkih funkcija, što poboljšava prilagodljivost FPGA određenim zahtjevima projekta.

• Radni napon: Ovaj FPGA djeluje u rasponu napona napajanja od 4,75 V do 5,25V, usklađujući se sa standardnim zahtjevima snage digitalnih sustava.Ovaj raspon napona osigurava stabilan rad i kompatibilnost s tipičnim 5V digitalnim krugovima, minimizirajući potrebu za dodatnim komponentama regulacije napona.

• Temperaturni raspon: Dizajniran da učinkovito funkcionira u temperaturnom rasponu od 0 ° C do 70 ° C, EPF8820AQC208-4 prikladan je za rad u većini kontroliranih okruženja.Ova temperaturna fleksibilnost osigurava pouzdane performanse u različitim postavkama, od industrijskih primjena do potrošačke elektronike, gdje temperaturne fluktuacije mogu biti zabrinjavajuća.

EPF8820AQC208-4 Blok dijagram

Dijagram ilustrira internu arhitekturu FPGA serije Altera Flex 8000, posebno za EPF8820AQC208-4 uređaj.U jezgri strukture su blokovi logičkih niza (laboratoriji), koji su nakupine logičkih elemenata (LES).Ovi se laboratoriji distribuiraju po čipu i služe kao primarni građevni blokovi za implementaciju logičkih funkcija.Svaki LE unutar laboratorija može obavljati osnovne logičke operacije, a laboratoriji rade zajedno na implementaciji složenih digitalnih sustava.Oko Laboratorija su I/O elementi (IOE) koji se postavljaju duž periferije uređaja.Ovi IOE -ovi obrađuju interakciju između unutarnje logike i vanjskih signala, što ih čini važnim za integriranje FPGA s drugim komponentama u sustav.IOES se povezuje s unutarnjom logikom putem FastTrack Interconect -a, namjenske mreže usmjeravanja koja učinkovito povezuje ioes, laboratorij i druge unutarnje komponente.Ova međusobna povezanost omogućava da se signali brzo kreću preko FPGA, osiguravajući velike brzine obrade podataka i pouzdane komunikacijske staze.

EPF8820AQC208-4 Specifikacije

Tip	Parametar
Proizvođač	Altera/Intel
Niz	Flex 8000
Pakiranje	Pladanj
Status dijela	Zastario
Broj laboratorija/CLB -a	84
Broj logičkih elemenata/stanica	672
Broj I/O	152
Broj vrata	8000
Napon - napad	4.75V ~ 5.25V
Montažni tip	Površinski nosač
Radna temperatura	0 ° C ~ 70 ° C (TA)
Paket / slučaj	208-bfqfp
Paket uređaja dobavljača	208-PQFP (28x28)
Broj osnovnog proizvoda	EPF8820

EPF8820AQC208-4 aplikacije

Umjetna inteligencija (AI)

FPGA se koristi u AI za ubrzavanje algoritama strojnog učenja i omogućavanje učinkovite implementacije neuronske mreže.Njegova sposobnost brzog konfiguriranja omogućava mu se prilagođavanje različitim AI modelima i zadacima, što ga čini vrijednom komponentom u razvoju reaktivnih AI aplikacija.

5G tehnologija

U komunikaciji 5G, robusne mogućnosti obrade EPF8820AQC208-4 izvrsne su za upravljanje složenim protokolima i rukovanje velikim količinama podataka.To ga čini idealnim za osnovne stanice i mrežnu infrastrukturu koja zahtijevaju preradu podataka i performanse velike brzine.

Računalstvo u oblaku

FPGA se koristi u okruženjima za računalstvo u oblaku kako bi se poboljšala brzina obrade podataka i poboljšala učinkovitost radnog opterećenja.Njegova svestranost u rukovanju paralelnim zadacima čini ga odličnim izborom za ubrzanje aplikacija i usluga temeljenih na oblaku.

Bežična tehnologija

Sastavljen je za bežične komunikacijske sustave, podržavajući niz tehnologija od Wi-Fi do naprednih mobilnih mreža.Kapacitet FPGA za obradu više komunikacijskih protokola istovremeno čini potrebnim za razvoj i poboljšanje bežičnih uređaja.

Industrijska kontrola

U industrijskim postavkama EPF8820AQC208-4 koristi se u automatizacijskim sustavima u kojima su važni preciznost i pouzdanost.Omogućuje kontrolu i praćenje industrijskih procesa, pridonoseći povećanoj učinkovitosti i sigurnosti u proizvodnim okruženjima.

Internet stvari (IoT)

FPGA igra ulogu u IoT infrastrukturi obradom i analizom podataka s mnoštva senzora i uređaja.Ova je sposobnost ključna za omogućavanje pametnih gradova, pametnih domova i drugih IoT aplikacija u kojima je potrebno brzo odlučivanje na temelju podataka o senzorima.

Medicinska oprema

U medicinskom polju, EPF8820AQC208-4 poboljšava mogućnosti dijagnostičke i slikovne opreme, kao i sustave za praćenje pacijenata.Njegova snaga obrade osigurava brzu i točnu analizu u medicinskoj dijagnostici i liječenju.

Epf8820aqc208-4 slični dijelovi

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 Prednosti

Paralelne mogućnosti obrade

EPF8820AQC208-4 izvršava se u okruženjima koja zahtijevaju istodobne višestruke operacije zbog svoje inherentne paralelne arhitekture obrade.Ova sposobnost omogućava mu da nadmaši tradicionalne mikrokontrolere i procesore koji obrađuju zadatke uzastopno, što je idealno za aplikacije kao što su video obrada, složene manipulacije podataka i praćenje sustava.

Hardverska rekonfigurabilnost

Jedna od FPGA -ovih izdvajanja je njegova sposobnost da se rekonfigurira nakon implementacije.Ova rekonfigurabilnost znači da možete ažurirati funkcionalnost uređaja i prilagoditi se novim standardima ili protokolima bez potrebe za zamjenom hardvera.Ova je fleksibilnost vrijedna u industrijama u kojima je tehnološki napredak brz i česti, što omogućava dugotrajnu komunalnu i zaštitu uređaja.

Prilagodba za određene aplikacije

Uređaj omogućuje duboku prilagodbu kako bi se ispunili precizni zahtjevi za korisnike ili aplikaciju.FPGA možete programirati za obavljanje specijaliziranih logičkih funkcija, optimizirajući uređaj za određene zadatke, što zauzvrat povećava i performanse i učinkovitost.Ova razina prilagodbe prednost je u prilagođenim i nišnim aplikacijama gdje su rješenja izvan polica neadekvatna.

Brzo prototipiranje i razvoj

EPF8820AQC208-4 podržava brzo prototipiranje, omogućujući da brzo ponavljaju i usavršavaju njihove nacrte.Ova sposobnost brzog razvoja smanjuje vrijeme na tržište novih proizvoda i omogućuje tvrtkama da brže reagiraju na tržišne potrebe ili tehnološke pomake.To je prednost u konkurentnim sektorima gdje prvo može definirati tržišno vodstvo.

Integracija više funkcija

Sa svojim značajnim logičkim kapacitetom i brojnim I/O opcijama, FPGA može integrirati više funkcija na jedan čip.Ova integracija smanjuje potrebu za više različitih komponenti, pojednostavljujući dizajn, smanjenje hardverskog otiska i potencijalno smanjenje troškova.Takva je integracija korisna u stvaranju kompaktnijih i učinkovitijih elektroničkih uređaja, posebno u elektroničkoj i ugrađenim sustavima.

EPF8820AQC208-4 Koraci programiranja

1. Unos dizajna: Ovaj korak uključuje definiranje logičkih krugova i funkcionalnosti sustava koje će FPGA implementirati.Možete koristiti različite metode kao što su shematsko snimanje, jezici opisa hardvera poput AHDL, VHDL ili Verilog i uređivanje valnog oblika.Altera Max+Plus II razvojni softver pruža alate za sve ove metode, olakšavajući unos i organizaciju vašeg dizajna.

2. Kompilacija i sinteza: Nakon što se unese dizajn, treba ga sastaviti i sintetizirati.Ovaj postupak uključuje prevođenje dizajna na visokoj razini u format koji se preslikava na FPGA-ov fizički niz logičkih blokova i arhitekture usmjeravanja.Alat za sintezu unutar Max+Plus II provjerava logičke pogreške, optimizira dizajn brzine i područja i priprema ga za fizičku implementaciju na FPGA.

3. Analiza simulacije i vremena: Prije fizičkog programiranja FPGA važno je simulirati dizajn kako bi se osiguralo da se ponaša kako se očekuje.Simulacija pomaže u provjeri funkcionalne analize korektnosti i vremena, što osigurava da sve operacije unutar FPGA zadovoljavaju navedena ograničenja vremena.Ovaj korak pomaže u prepoznavanju i popravljanju pogrešaka prije konfiguracije, uštedi vremena i resursa koji su uključeni u uklanjanje pogrešaka nakon konfiguracije.

4. Konfiguracijska generiranje podataka: Jednom kada je dizajn provjeren i spreman, sljedeći korak je generiranje podataka o konfiguraciji.Ovi podaci su binarna datoteka koja sadrži sve informacije potrebne za konfiguriranje logičkih blokova i povezanih blokova FPGA prema dizajnu.Ovu datoteku generira razvojni softver i koristi se za programiranje FPGA.

5. Konfiguracija uređaja : Jednom kada se pripremaju podaci o konfiguraciji, FPGA EPF8820AQC208-4 može se programirati pomoću različitih metoda prilagođenih različitim zahtjevima sustava.Aktivna serijska (AS) konfiguracija omogućuje FPGA da kontrolira postupak, povezujući se izravno na serijski konfiguracijski uređaj.Alternativno, u aktivnoj metodi paralelno gore/dolje (APU/APD), FPGA učitava podatke s paralelnog konfiguracijskog uređaja, aktivno upravljajući protokom podataka.Za jednostavnije postavke, opcija pasivne serijske (PS) omogućuje vanjskom kontroleru da serijske podatke šalje izravno u FPGA bez njegove intervencije u postupku upravljanja.Konačno, pristup pasivne paralelne sinkrone/asinhrone (PPS/PPA) koristi paralelnu magistralu podataka koju kontrolira vanjski kontroler za programiranje FPGA.Odabir konfiguracijske sheme prvenstveno diktira specifične potrebe za aplikacijom i resursi dostupni u arhitekturi sustava, osiguravajući fleksibilnost i prilagodljivost u implementaciji FPGA.

7. Rekonfiguracija u sustavu: Ova značajka omogućuje reprogramiranje FPGA dok još uvijek radi u sustavu.Ovo je korisno za aplikacije koje zahtijevaju ažuriranja bez zastoja ili za sustave koji se moraju prilagoditi novim funkcionalnostima bez promjena hardvera.To uključuje djelomično ili u potpunosti rekonfiguriranje FPGA učitavanjem novih podataka konfiguracije, a istovremeno održavajući aktivni sustav.

EPF8820AQC208-4 Dimenzije pakiranja

• Vrsta paketa: 208-pinski PQFP (plastični quad ravni paket)

• Veličina paketa: 28 mm x 28 mm

• Montažni tip: Površinski nosač

EPF8820AQC208-4 Proizvođač

EPF8820AQC208-4 proizvodi Inteliran, Nakon stjecanja kompanije Altera Corporation u 2015. godini. Originalno je razvila Altera u sklopu FLEX 8000 serije FPGAS-a, ovaj uređaj odražava naslijeđe Altera u proizvodnji fleksibilnih programabilnih logičkih uređaja visoke gustoće prilagođene prilagođenim digitalnim dizajnom.Nakon akvizicije, Intel je integrirao linije proizvoda Altera u svoju Group programabilnog rješenja, osiguravajući kontinuiranu podršku i napredak FPGA tehnologija pod markom Intel.Kao rezultat toga, EPF8820AQC208-4 sada je službeno prepoznat kao Intel FPGA proizvod, iako zadržava svoj originalni broj Allera dijela.

Zaključak

EPF8820AQC208-4 ističe se kao fleksibilno i moćno rješenje za moderne digitalne sustave koji zahtijevaju velike brzine obrade, integraciju na razini sustava i rekonfigurabilnost na terenu.Podržana Intelovom Legacy i Altera -ovom dizajnerskom izvrsnošću, podržava različite aplikacije od strojnog učenja do bežične komunikacije i industrijske automatizacije.Ovaj vodič omogućuje uvid u iskorištavanje punih mogućnosti ovog FPGA -e, bilo da ste prototipirali, skalirali proizvodnju ili optimizirali napredne digitalne tokove rada.

Podatkovni list pdf

EPF8820AQC208-4 podataka:

Flex 8000.pdf
