GC5330IZEV procesor digitalnog signala: značajke, aplikacije, alternative i specifikacije

Ovaj vodič govori o GC5330IZEV, pametnom digitalnom čipu koji pomaže bežičnim sustavima da bolje rade.Koristi se u stvarima poput ćelijskih tornjeva, bežičnih repatara i testne opreme.GC5330IZEV može podnijeti mnoge bežične signale i pomaže poboljšati brzinu, smanjiti buku i učiniti signale jasnijim.U ovom ćete vodiču naučiti što radi ovaj čip, kako djeluje i gdje se koristi.

Katalog

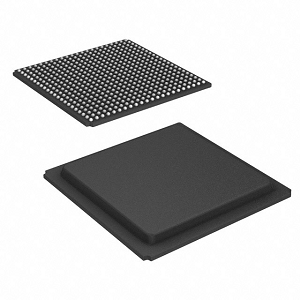

GC5330IZEV pregled

A Gc5330izev je sofisticirani širokopojasni prijenosni procesor digitalnog signala (DSP), dizajniran posebno za napredne bežične komunikacijske sustave.Ovaj DSP podržava raznolik raspon standarda kao što su CDMA, GSM, TD-SCDMA, W-CDMA i WIMAX, što ga čini vrlo svestranim za različite komunikacijske infrastrukture.Sadrži ambalažu mreže od 484 lopte (BGA) pogodno za površinsku tehnološku aplikaciju, osiguravajući besprijekornu integraciju u moderne elektroničke sklopove.Dio šire obitelji GC5330, GC5330IZEV dijeli zajedničku jezgru arhitekture sa svojom braćom i sestrama, čiji je cilj optimiziranje performansi i učinkovitosti širokopojasnih prijenosnih operacija.

Ako želite zaključati pouzdan DSP za svoje sustave, sada je sjajno vrijeme da razmislite o postavljanju velikog narudžbe s nama za GC5330IZEV.

GC5330IZEV CAD modeli

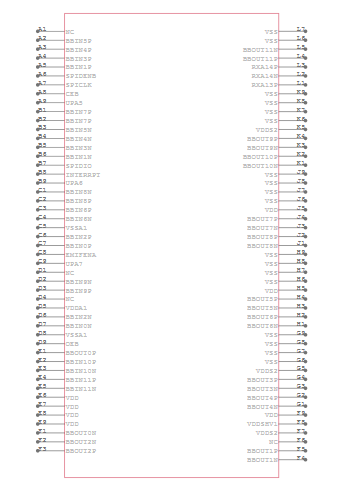

GC5330IZEV simbol

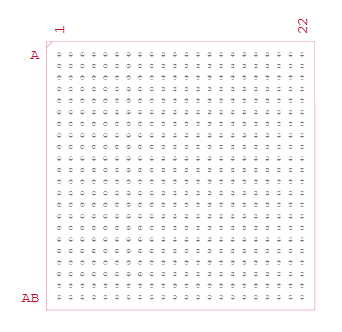

GC5330IZEV otisak

GC5330IZEV 3D model

GC5330IZEV značajke

• Integrirani prijenos i primanje digitalnog ako rješenje: DSP uključuje integrirani digitalni UPConverter (DUC) i funkcionalnosti digitalnih downconverter (DDC).Ova integracija pojednostavljuje lanac obrade signala kombiniranjem više funkcionalnosti u jedno kompaktno rješenje, smanjujući na taj način složenost i veličinu sustava.

• Podrška s više kanala: GC5330IZEV podržava do 4 prijenosa (TX) i 8 primanja (RX) kanala.Ova značajka omogućuje rukovanje složenim multi-antenskim sustavima, koji su izvrsni za moderne tehnologije bežične komunikacije koje zahtijevaju visoku propusnost podataka i poboljšani integritet signala.

• Prijenos funkcionalnosti staze: Ključne funkcionalnosti u prijenosnom putu GC5330IZEV uključuju redukciju faktora grebena (CFR), digitalnu predistorciju (DPD) i izjednačavanje prijenosa.Ove su značajke potrebne za poboljšanje kvalitete signala i linearnosti, što zauzvrat povećava ukupnu učinkovitost i performanse komunikacijskih sustava.

• Mogućnosti sinkronizacije: Uređaj je opremljen s dva LVDS ulaznih sinkronizacija (SYNCA i SYNCB) i jednim izlaznim sinkronizacijom LVDS -a.Ove mogućnosti sinkronizacije osiguravaju precizno poravnavanje vremena na više uređaja unutar sustava, za održavanje integriteta i koherencije u prijenosu podataka.

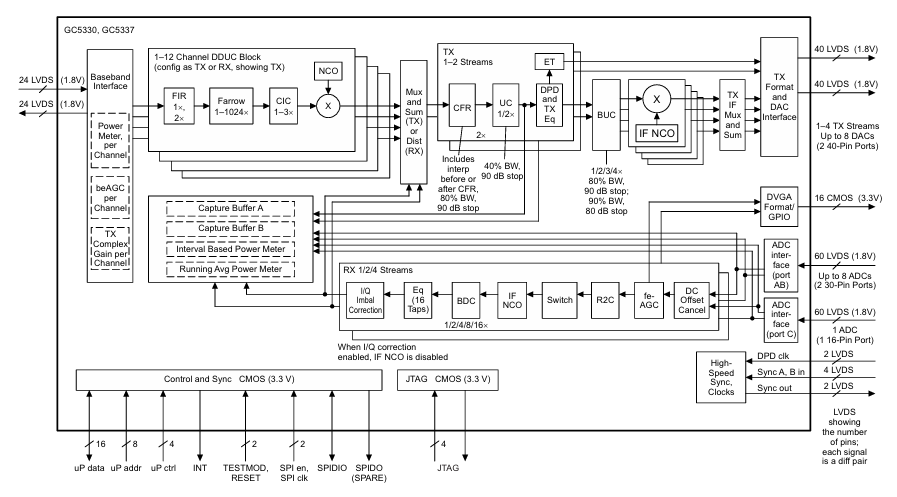

GC5330IZEV Blok dijagram

Blok dijagram GC5330/GC5337 ilustrira visoko performanse digitalni prijenosni rješenje dizajnirano za sustave baznih stanica.Započinje s a Sučelje baze, primanje do 24 LVD -ove diferencijalne parove na 1,8V, koji u čip prenose digitalne bazne trake.Ovo sučelje uključuje mjerače snage po kanalu i AGC (Automatska kontrola dobitka) kako bi se osiguralo optimalne razine signala.A Digitalni blok pretvarača za dolje/gore (DDUC) može se konfigurirati bilo za prijenos (TX) ili primanje (RX) i podržava do 12 kanala.Obražava signal baze kroz više faza filtriranja poput FIR, Farrow i CIC za podešavanje brzine uzoraka i primjenu interpolacije ili deseminacije.Neobavezni Numerički kontrolirani oscilator (NCO) također je uključen za frekvencijski prijevod.Jednom filtriran i uvjetovan, signal ulazi u TX stazu, gdje ga dodatno interpoliraju blokovima CFR-a (smanjenje faktora CREST) ​​i DPD (digitalni prije-distordi).Ove komponente optimiziraju dinamički raspon signala i linearne ga za učinkovit prijenos.Elementi ET (praćenje omotnice) i BUC (blokirajte pretvarač) Pripremaju signal za modulaciju visokofrekventne frekvencije.IF NCO stupnjeva prebacuje signal na intermedijarnu frekvenciju prije nego što se pošalje u TX format i DAC sučelje, što izlazi do 4 TX struje na 8 DAC -a kroz 40 LVDS linija.

Na strani prijema, sustav bilježi podatke velike brzine ADC-a kroz 60 LVDS linija.Podaci se obrađuju putem otkaza DC offset, FE-AGC, Switch i ako NCO blokiraju.Zatim se nastavlja do R2C i BDC, prolazeći kroz izjednačavanje i opcionalno korekciju neravnoteže I/Q, prije konačnog zarobljavanja i mjerenja snage.Ovaj postupak podržava fleksibilne propusne širine i stope decidnosti.Na dnu dijagrama prikazano je nekoliko kontrolnih i sinkronizacijskih sučelja.Oni uključuju mikroprocesorska sučelja za unos naredbe i podataka, JTAG za testiranje i uklanjanje pogrešaka, te SPI za konfiguraciju.Satovi velike brzine i sinkronizacijski signali osiguravaju precizno vrijeme između ulaznih, obrade i izlaznih blokova.Sveukupno, arhitektura GC5330/GC5337 optimizirana je za digitalni prijenos visoke učinkovitosti s fleksibilnom konfigurabilnošću za različite bežične standarde.

GC5330IZEV specifikacije

Tip	Parametar
Proizvođač	Teksaški instrumenti
Pakiranje	Rasuti
Status dijela	Zastario
Funkcija	Procesor digitalnog signala
RF tip	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
Montažni tip	Površinski nosač
Paket / slučaj	484-BGA
Paket uređaja dobavljača	484-BGA
Broj osnovnog proizvoda	GC5330

GC5330IZEV aplikacije

Bežični komunikacijski sustavi

GC5330IZEV dizajniran je za rukovanje naprednim bežičnim protokolima kao što su CDMA, GSM, TD-SCDMA, W-CDMA i WIMAX.To ga čini idealnim DSP -om za upotrebu u modernim baznim stanicama i bežičnoj infrastrukturi.Njegove integrirane digitalne značajke Uponversion i DownConversion, zajedno s više kanala, omogućuju mu učinkovito upravljanje širokopojasnim RF obradom signala.Uređaj poboljšava performanse bežičnih komunikacijskih sustava smanjujući broj potrebnih vanjskih komponenti i nudeći vrhunski integritet signala.

Bežični repetitori

U aplikacijama bežičnog retaira, GC5330IZEV služi kao most između lanaca primanja i prijenosa.Omogućuje digitalno filtriranje, downsconversion dolaznih signala i pretvaranje odlaznih signala.To omogućava ponavljačima da prenose komunikacijske signale na duljim udaljenostima bez izobličenja.Uključivanje značajki kao što su smanjenje faktora grebena i digitalni predistoriranje također ga čini vrlo pogodnim za održavanje kvalitete prijenosa u pojačanim stazama.

Ispitna i mjerna oprema

GC5330IZEV je vrijedan u opremi za ispitivanje i mjerenje.Njegova mogućnost obrade širokopojasne mreže i fleksibilno rukovanje kanalima omogućuju mu simulaciju, obradu i analizu signala kroz različite bežične protokole.Značajka visoke sinkronizacije i značajke naprednog kondicioniranja signala pomažu u osiguravanju pouzdanih i ponovljivih mjerenja u laboratorijskim i terenskim okruženjima za testiranje.

Radio-točke radija

GC5330IZEV je prikladan za upotrebu u radio-točkoj mikrovalnoj i milimetarskoj valovoj radio veze.U takvim sustavima, visoki prijenos i prijem brzine podataka zahtijevaju DSP -ove sposobne za rukovanje širokim propusnim širinama i tijesnu sinkronizaciju.Ovaj uređaj podržava te potrebe svojom učinkovitom digitalnom obradom, omogućavajući pouzdanu komunikaciju u fiksnom bežičnom pristupu, mrežnim mrežama ili specijaliziranim industrijskim vezama.

Gc5330izev slični dijelovi

• GC5318

• Max2090etp+t

• GC5328

GC5330IZEV Prednosti

Poboljšana učinkovitost pojačala napajanja

GC5330IZEV nudi poboljšanja u ukupnoj učinkovitosti sustava uključivanjem smanjenja faktora grebena (CFR) i digitalnog predistorcije (DPD).Ove tehnologije djeluju zajedno na smanjenju omjera vrha i prosjeka (PAR) RF signala i ispravljanja nelinearnosti u pojačavačima snage.Kao rezultat toga, pojačala djeluju učinkovitije, smanjujući potrošnju energije i proizvodnju topline.To dovodi do uštede troškova za operatere sustava i proširuje operativni vijek trajanja RF komponenti.

Fleksibilna integracija sustava

Zahvaljujući svojoj podršci za razne MIMO konfiguracije poput 2 × 2, 4 × 4, ili čak 4 × 8, i kompatibilnosti s više bežičnih standarda kao što su GSM, CDMA, TD-SCDMA, W-CDMA i WIMAX, GC5330izev je nevjerojatno svestran.Možete koristiti jednu platformu u različitim vrstama komunikacijske infrastrukture, smanjujući složenost razvoja, vrijeme na tržište i potrebu za upravljanjem više DSP rješenja za različite mreže.

Smanjeni broj komponenti i trošak

Integriranjem više funkcija obrade kao što su digitalna nadoknada, pad -konverzija i izjednačavanje prijenosa u jedan uređaj, GC5330IZEV minimizira potrebu za vanjskim potpornim komponentama.To ne samo da pojednostavljuje izgled PCB-a, već i smanjuje troškove matičnog računa (BOM) i otisak sustava.Krajnji rezultat je kompaktniji, ekonomičniji dizajn koji je lakše izraditi i održavati.

Poboljšana kvaliteta signala i pouzdanost

S ugrađenom naprednom obradom signala kao što su CFR, DPD i izjednačavanje prijenosa, GC5330IZEV povećava jasnoću signala i smanjuje curenje susjednog kanala.To rezultira snažnijim komunikacijskim kanalom otpornim na interferencije, osiguravajući da korisnici dobiju dosljedan i visokokvalitetni prijenos čak i u gustim RF okruženjima ili scenarijima visoke stope.

GC5330IZEV KORAKA

1. Odabir sučelja: Početni korak u programiranju GC5330IZEV uključuje odabir odgovarajućeg komunikacijskog sučelja.Ovaj uređaj podržava i sučelje mikroprocesorske jedinice (MPU) i serijsko periferno sučelje (SPI).Izbor ovisi o arhitekturi i zahtjevima za upravljanje podacima. SPI sučelje postaje aktivno samo kada je pin Emifena (vanjsko memorijsko sučelje) postavljen na logiku.Prije početka komunikacije morate osigurati da je ispravna konfiguracija hardvera.Ova odluka određuje kako se razmjenjuju upravljačke naredbe, podaci o konfiguraciji i podaci o statusu između kontrolera domaćina i GC5330.

2. Konfiguracija sata: Jednom kada se sučelje uspostavi, sljedeći korak je konfiguriranje signala sata.GC5330IZEV djeluje pomoću dva glavna sata: sat digitalnog prijelaza (DPDCLK) i bazni tračni sat (BBCLK).Ovi satovi pokreću cjevovod za obradu podataka.DPDCLK podržava frekvencije do 310 MHz, dok BBCLK podržava do 290 MHz.Oboje moraju biti precizno konfigurirani kako bi ispunili propusnost i zahtjeve vremena namjeravanog standardnih bežičnih komunikacija.Pravilna sinkronizacija između ovih domena sata osigurava da faze obrade signala poput filtriranja, interpolacije i funkcije miješanja pouzdano i unutar specifikacije.

3. Sinkronizacija: Sinkronizacija je važna za vremenski usklađeni rad u različitim modulima unutar GC5330IZEV.CHIP pruža ulazne sinkronizacije SinCA i SYNCB, kao i sinkronizaciju signala za sinkronizaciju izlaza.Ovi se signali koriste za usklađivanje unutarnjih događaja kao što su mjerenje napajanja, hvatanje signala ili ažuriranje DPD -a.U sustavima s multi-chip ili višekanalom, vanjski hardver ili bazni procesori moraju koordinirati impulse sinkronizacije kako bi se osigurala konzistentna obrada prozora.Programiranjem registara za kontrolu sinkronizacije možete prilagoditi kako i kada se pojave okidači sinkronizacije, osiguravajući stabilan rad čak i u dinamičkim uvjetima sustava.

4. oblikovanje podataka : GC5330IZEV nudi fleksibilne mogućnosti oblikovanja podataka i za svoj prijenos i za prijemne staze.Za prijenos morate konfigurirati ulazni oblik baze i bazni izlazni oblik.To uključuje odabir odgovarajućih širina podataka i formata, kao što su serijski, bajt-paralelni ili grickanje-paralelni načini.Ispravno oblikovanje podataka osigurava kompatibilnost s osnovnim procesorom ili FPGA rukovanje digitalnim I/Q tokovima.Opcije programiranja uokvirivanja omogućuju prilagođene markere poravnanja i inkapsulaciju podataka za sustave koji koriste složene strukture uokvirivanja ili koriste dinamične prijenose.

5. Konfiguracija Duc i DDC: Glavna funkcija GC5330IZEV je njezina digitalna ubrzanja (DUC) i downconversion (DDC).Ovi su blokovi konfigurirani za upravljanje interpolacijom signala, dekemijom, filtriranjem i prevođenjem frekvencije.Na strani prijenosa, DUC povećava brzinu uzorka i premješta signal u željeni frekvencijski pojas, spreman za RF pretvorbu.Na strani primanja, DDC snižava brzinu uzorka i filtrira neželjene frekvencijske komponente.Pravilne postavke DDC -a dobre su za optimizaciju vjernosti signala, smanjenje aliasiranja i osiguravanje učinkovite upotrebe propusnosti.Konfiguracijski parametri uključuju brzinu interpolacije/decidnosti, koeficijente filtra i postavke miksera.

6. Steći kontrolu: Automatska kontrola pojačanja (AGC) u GC5330IZEV podijeljena je na dva ključna područja: Front-End AGC (FEAGC) i Back-End AGC (BEAGC).Ovi blokovi pomažu u održavanju optimalnih razina signala jer se signali kreću kroz lanac obrade.FEAGC se prvenstveno bavi razinom dolaznog signala, prilagođavajući dobitak kako bi se spriječilo zasićenost ili rezanje.BEAGC se fokusira na obrađeni signal, osiguravajući da ostane unutar očekivanih dinamičnih raspona za naknadne digitalne operacije.Morate programirati pragove AGC -a, brzine napada/propadanja i dobiti korake za rješavanje različitih signalnih uvjeta kao što su blijed, smetnje ili promjene u snazi ​​signala.

7. Izmjeravanje napajanja i postavljanje alarma: GC5330IZEV uključuje programabilne jedinice za mjerenje elektromaza koje mogu nadzirati razinu signala.Ovi brojila pomažu u otkrivanju nepravilnosti poput porasta snage, kapi ili emisija izvan opsega.Programirajuće alarmi mogu se konfigurirati za pokretanje na temelju unaprijed postavljenih pragova, omogućavajući zaštitne ili korektivne radnje, poput podešavanja pojačanja ili signalizacije pogreške.Morate konfigurirati mjerne blokove postavljanjem veličina prozora napajanja, razine praga i postavki filtra.Ova je funkcionalnost važna u sustavima koji zahtijevaju visoku pouzdanost, poput baznih stanica, koji zahtijevaju usklađenost s regulacijom i operativnu sigurnost.

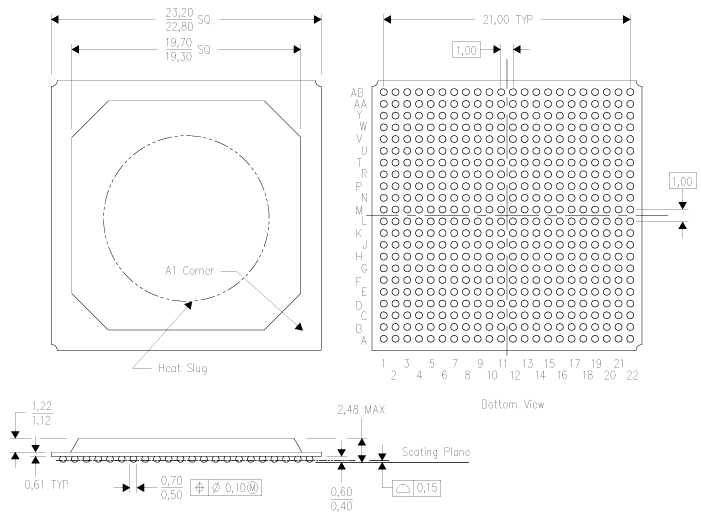

GC5330IZEV dimenzije pakiranja

Dimenzije paketa

Parametar	Dimenzija (mm)
Veličina tijela (ukupno)	22.80 - 23.20
Veličina supstrata (unutarnji kvadrat)	19.30 - 19.70
Kuglica (tipično)	1
Broj kuglica	22 × AB (rešetka)
Visina paketa (tijelo)	1.12 - 1.22
Maksimalna visina paketa (sveukupno)	2.48
Promjer lopte	0,50 - 0,70
Visina lopte iznad ravnine za sjedenje	0,40 - 0,60
Tolerancija promjera kuglice	± 0,10
Stand-Off (ravnina za sjedenje)	0,15

Obris paketa

GC5330IZEV Proizvođač

GC5330IZEV proizvodi Teksaški instrumenti, globalno poznati lider u dizajnu i proizvodnji analognih i ugrađenih poluvodiča.Sa sjedištem u Dallasu, Texas, Texas Instruments (TI), ima dugogodišnju reputaciju za inovacije i pouzdanost u industriji elektronike, koji opslužuju različite sektore, uključujući automobilsku, industrijsku, komunikaciju i elektroniku potrošača.TI je poznat po snažnom portfelju integriranih krugova visokih performansi, a GC5330IZEV primjer je stručnosti tvrtke u pružanju složenih digitalnih radio rješenja.S fokusom na kvalitetu, skalabilnost i podršku za nove standarde komunikacije, Texas Instruments osigurava da komponente poput GC5330IZEV ispunjavaju zahtjevne zahtjeve modernih aplikacija za obradu RF i baznog opsega.

Zaključak

GC5330IZEV se ističe kao visoko performansa DSP rješenje izrađeno kako bi udovoljilo rigoroznim zahtjevima bežične infrastrukture sljedeće generacije.Njegova fleksibilna podrška kanala, integrirani blokovi za obradu i robusna sinkronizacija čine ga idealnim za smanjenje složenosti sustava, poboljšanje učinkovitosti pojačala napajanja i povećanje vjernosti signala.Podržan reputacijom Texas Instruments za pouzdanost i inovacije, GC5330IZEV je izbor koji ima za cilj izgraditi skalabilne i učinkovite RF sustave s minimalnim komponentama.
