EPM7256AETC144-10N CPLD: podatkovni list, specifikacije, aplikacije i vodič za programiranje

EPM7256AETC144-10N je programabilni logički uređaj (CPLD) iz Intelove serije Max® 7000A.Ovaj je čip dizajniran za brze performanse, a izvodi do 172,4 MHz s kašnjenjem od 10 ns.Ovaj vodič objašnjava sve o ovom CPLD -u, uključujući njegove značajke, specifikacije, upotrebu, kako ga programirati i njezin izgled PIN -a.Ako vam je potreban pouzdan, programabilni čip za digitalne krugove, ovaj će vam članak pomoći da shvatite kako to funkcionira.

Katalog

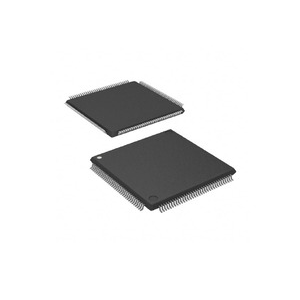

EPM7256AETC144-10N Opis

A EPM7256AETC144-10N je CPLD visokih performansi iz Intelove serije Max® 7000A, prilagođen zahtjevnim zadacima logičke integracije.Ovaj se uređaj može pohvaliti 256 makrocela i oko 5000 upotrebljivih vrata, što olakšava značajnu fleksibilnost i korisnost dizajna u složenim digitalnim okruženjima.Rad na maksimalnoj frekvenciji od 172,4 MHz s kašnjenjem širenja od samo 5,5 ns, projektiran je za brzi rad.Dizajniran s 3,3 V radnom naponom i upakiran u kompaktni 144-pinski tanki četverostrani paket (TQFP), EPM7256AETC144-10N podržava robusne zahtjeve logičkog dizajna.EPM7256AETC144-10N koristi nehlapljivu konfiguracijsku memoriju koja se temelji na EEPROM-u, omogućujući trajno pohranu podataka o programiranju.Ova značajka, u kombinaciji s programiranjem u sustavu putem sučelja JTAG, pruža jednostavnost ažuriranja i reprogramiranja na terenu, povećavajući dugoročnu upotrebljivost bez potrebe za fizičkom konfiguracijom ili zamjenom.

Osigurajte svoje projekte pouzdanom, dokazanom terenskom tehnologijom postavljajući svoj skupni nalog za EPM7256AETC144-10N danas s nama i osiguravajući da imate čvrsto CPLD rješenje.

EPM7256AETC144-10N CAD modeli

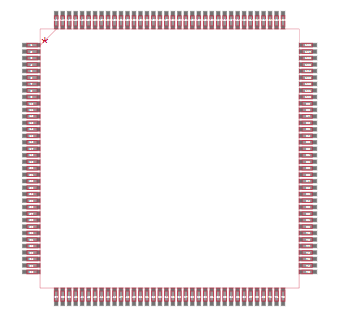

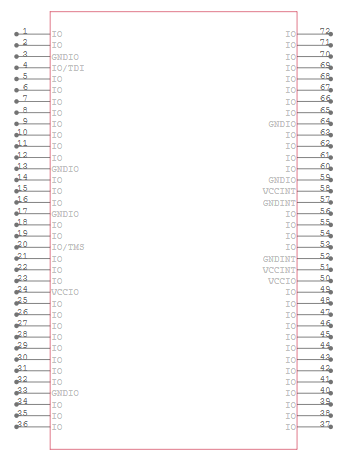

Epm7256aetc144-10n simbol

EPM7256AETC144-10N

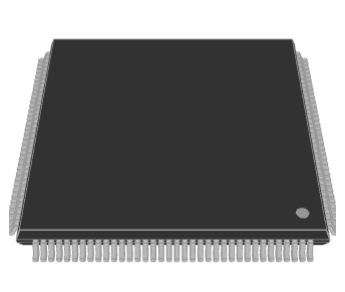

EPM7256AETC144-10N 3D model

EPM7256AETC144-10N

Macrocells:Ovaj je uređaj opremljen s 256 makrocela.Makrocele su konfigurirajuće logičke komponente koje omogućuju CPLD -u da obavlja različite logičke funkcije.

Korisna vrata:Omogućuje otprilike 5000 upotrebljivih vrata.To se odnosi na ekvivalentnu količinu osnovnih logičkih vrata (poput i, ili, ne) koja se mogu konfigurirati unutar uređaja.

I/O igle:CPLD sadrži 120 ulaznih/izlaznih igle, koji omogućuju opsežno sučelje s drugim dijelovima korisničkog elektroničkog dizajna.

Kašnjenje širenja (tpd):Maksimalno kašnjenje širenja je 10 nanosekundi, određujući koliko brzo CPLD može obraditi ulazne signale i proizvoditi izlaze.

Radna frekvencija:Može raditi na frekvencijama do 95,2 MHz, što definira brzinu kojom uređaj može izvršiti logičke operacije.

Napon napajanja:Uređaj djeluje pri naponom napajanja od 3,3 V, usklađujući se s uobičajenim niskim naponom digitalne logike.

Paket:Dolazi u 144-pinskom tankom quad ravnom paketu (TQFP), kompaktnom tipu paketa koji je povoljan za minimiziranje prostora potrebnog na pločama s tiskanim krugovima.

Radni temperaturni raspon:Raspon radne temperature je od 0 ° C do 70 ° C, osiguravajući pouzdane performanse u širokom rasponu okolišnih uvjeta.

Programiranje u sustavu:CPLD podržava programabilnost u sustavu putem IEEE STD.1149.1 Sučelje grupe za testnu akciju (JTAG), što omogućava programiranje i reprogramiranje logičkog uređaja unutar konačne konfiguracije hardvera.

EPM7256AETC144-10N Blok dijagram

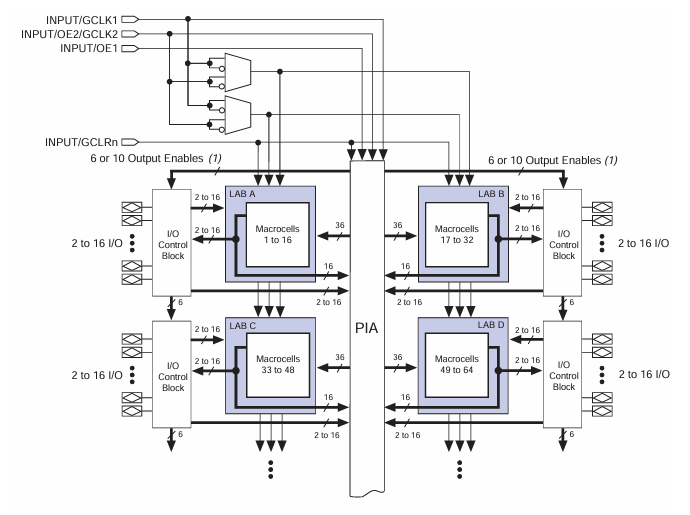

A EPM7256AETC144-10N je a Složeni programabilni logički uređaj (CPLD) s četiri Logički blokovi (laboratoriji) , svaka koja sadrži 16 makrocela, ukupno 64 makrocele.Ove makrocele upravljaju i kombinacijskom i uzastopnom logikom, čineći uređaj fleksibilnim za različite digitalne logičke aplikacije.U središtu CPLD -a je Programirajuća interkonektivna niz (PIA), što povezuje sve laboratorije, osiguravajući učinkovito usmjeravanje signala.Svaki laboratorij komunicira s PIA koristeći 36 interkonektivnih linija, omogućujući da se signali učinkovito dijele i obrađuju.Uređaj sadrži I/O upravljačke blokove sa svake strane, podržavajući 2 do 16 I/O igle po laboratoriju.Ovi blokovi pomažu u upravljanju ulaznim i izlaznim funkcijama, povezujući CPLD s vanjskim krugovima.Kontrolni signali poput globalnih satova (GCLK1, GCLK2), izlaz omogućuje (OE1) i Global Reset (GCLRN) pomažu u sinkronizaciji logičkih operacija na uređaju.Uz to, logička vrata upravljaju signalima sata i resetiranja, osiguravajući glatko djelovanje.Ovaj CPLD dizajniran je za brzu logičku obradu, nudeći programabilnost, učinkovito usmjeravanje signala i pouzdanu kontrolu I/O, što ga čini prikladnim za ugrađene sustave, komunikacije i industrijsku automatizaciju.

EPM7256AETC144-10N Specifikacije

Tip	Parametar
Proizvođač	Altera/Intel
Niz	MAX® 7000A
Pakiranje	Pladanj
Status dijela	Zastario
Programirajuća vrsta	U sustavu programibilno
Vrijeme odgode tpd (1) max	10 ns
Napon napona - unutarnji	3V ~ 3.6V
Broj logičkih elemenata/blokova	16
Broj makrocela	256
Broj vrata	5000
Broj I/O	120
Radna temperatura	0 ° C ~ 70 ° C (TA)
Montažni tip	Površinski nosač
Paket / slučaj	144-lqfp
Paket uređaja dobavljača	144-TQFP (20x20)
Broj osnovnog proizvoda	EPM7256

EPM7256AETC144-10N aplikacije

Umjetna inteligencija

Ovaj CPLD koristi se u AI hardverskim akceleratorima za rukovanje složenim izračunama potrebnim za učinkovito obradu AI algoritama, povećavajući i brzinu i pouzdanost u AI aplikacijama.

5G tehnologija

U području 5G komunikacija, EPM7256AETC144-10N najbolji je za obradu signala i upravljanje komunikacijskim protokolima.Njegove logičke operacije velike brzine olakšavaju brzu obradu potrebnu u sljedećoj generaciji bežičnih sustava.

Računalstvo u oblaku

U okviru podatkovnih centara, ovaj uređaj poboljšava mogućnosti obrade, služeći kao komponenta za upravljanje visokim količinama podataka i složenih računanja, podržavajući infrastrukturu oblačnih usluga.

Potrošačka elektronika

CPLD pronalazi aplikacije u potrošačkoj elektronici kao što su televizori i igračke konzole, gdje obavlja prilagođene logičke funkcije koje poboljšavaju funkcionalnosti i iskustvo uređaja.

Bežična tehnologija

Koristi se u bežičnim komunikacijskim uređajima za moduliranje i demoduliranje signala, osiguravajući učinkovitu i učinkovitu komunikaciju u uređajima kao što su usmjerivači i mobilni modemi.

Industrijska kontrola

Ovaj je uređaj sastavni dio sustava za automatizaciju u industrijskim postavkama, gdje kontrolira strojeve i upravlja procesima, pridonoseći povećanoj produktivnosti i sigurnosti.

Internet stvari (IoT)

U IoT uređajima EPM7256AETC144-10N upravlja zadacima za obradu podataka i komunikacije, izvrsno za bešavni rad povezanih uređaja u pametnim domovima i industrijama.

Medicinska oprema

CPLD se primjenjuje u medicinskim uređajima za zadatke kao što su prikupljanje podataka i obrada signala, igrajući ulogu u pouzdanosti i učinkovitosti medicinske dijagnostike i opreme za liječenje.

Epm7256aetc144-10n slični dijelovi

• EPM7256AETC100-7

• EPM7256AETC144-7

• EPM7256AETC100-5N

EPM7256AETC144-10N Prednosti

Visoka gustoća logike

Ovaj uređaj spakira 256 makrocele i otprilike 5000 upotrebljivih vrata, omogućujući implementaciju složenih logičkih krugova unutar jednog čipa.Ova visoka gustoća logike olakšava integrirani i kompaktni dizajn, smanjujući ukupni broj komponenti i pojednostavljujući izgled ploče.

Programabilnost u sustavu (ISP)

Sadrži programabilnost u sustavu putem IEEE STD.1149.1 JTAG sučelje, EPM7256AETC144-10N omogućava jednostavno programiranje i reprogramiranje izravno unutar kruga.Ova je sposobnost neprocjenjiva za brzo prototipiranje i iterativne procese dizajniranja, omogućujući prilagodbu bez potrebe za zamjenom čipa.

Brzo kašnjenje širenja

S maksimalnim kašnjenjem širenja od samo 10 ns, ovaj CPLD osigurava brzu obradu ulaza i izlaza za aplikacije koje zahtijevaju velike brzine i pravovremene odgovore, poput video obrade i sustava trgovanja visokim frekvencijama.

Mala potrošnja energije

Rad na naponu napajanja 3.3V, EPM7256AETC144-10N optimiziran je za energetsku učinkovitost.Ova mala potrošnja energije korisna je u prijenosnim i baterijskim uređajima, gdje je upravljanje napajanjem dobro za produženje operativnog vijeka.

Sveobuhvatne I/O mogućnosti

Uređaj je opremljen s 120 I/O pinova, pružajući opsežne mogućnosti povezivanja.To omogućava fleksibilno povezivanje sa širokim nizom perifernih uređaja i drugih komponenti sustava, što ga čini vrlo prilagodljivim složenim okruženjima s više uređaja.

Nehlapljiva pohrana konfiguracije

Zahvaljujući svojoj memoriji koja se temelji na EEPROM-u, CPLD zadržava svoje postavke konfiguracije čak i nakon isključivanja snage, osiguravajući da funkcionalnost uređaja ostane dosljedna u ciklusima napajanja.Ova je značajka potrebna za aplikacije koje zahtijevaju pouzdane, dugoročne performanse bez potrebe za čestim konfiguracijom.

EPM7256AETC144-10N KORAKA

Programiranje EPM7256AETC144-10N UREĐAJI UKLJUČENJE ŠESTOG PROCESA U STRANIČNOM PROGRAMU (ISP) Proces:

1. Unesite ISP: Ovaj korak osigurava da se ulaz i izlazni dijelovi uređaja glatko prebacuju s normalne upotrebe u način programiranja.Potrebno je oko 1 milisekunda.

2. Provjerite ID: Prije početka programiranja, uređaj provjerava vlastiti ID.Ovaj je korak vrlo brz.

3. Skupno brisanje: ovo očisti sve prethodne podatke s uređaja.To čini primanjem naredbe za brisanje svega, a zatim čekajući 100 milisekundi kako biste bili sigurni da je sve izbrisano.

4. Program: Ovdje se novi podaci stavljaju u uređaj.Za svaki podatak šalje se na ispravnu adresu u uređaju, a zatim poseban impuls osigurava da se pravilno pohranjuje.

5. Provjerite: Nakon programiranja, uređaj provjerava jesu li svi podaci pravilno pohranjeni čitanjem natrag i uspoređujući s onim što bi trebao biti.

6. IZLAZA ISP -a: Ovaj korak prebacuje uređaj s načina programiranja u način rada u normalnoj upotrebi.Također je potrebno oko 1 milisekundu.

Ukupno vrijeme potrebno za programiranje ovisi o tome koliko dugo traje svaki impuls i koliko se brzi podaci mogu prebaciti u uređaj i izvan njega, na što utječe brzina programskih sati i koliko podataka postoji za obradu.Različiti uređaji mogu potrajati različite količine vremena jer imaju različite količine memorije za program.

EPM7256AETC144-10N PICKA

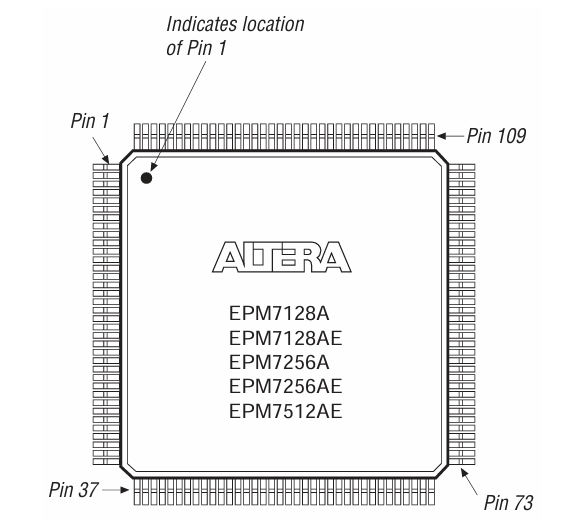

Dijagram prikazuje obris paketa EPM7256AETC144-10N i numeriranje PIN-a.Ovaj čip dolazi u a TQFP-144 (tanki quad ravni paket s 144 igara), što znači da ima fine vodstvo na sve četiri strane.PIN 1 lokacija je označena s malom točkicom, a brojevi PIN -a povećavaju se u smjeru suprotnom od kazaljke na satu oko pakiranja.Ključni referentni igle poput PIN 1, PIN 37, PIN 73 i PIN 109 pomažu u orijentaciji tijekom sklopa PCB -a.Dimenzije obrisa definiraju fizičku veličinu čipa kako bi se osiguralo pravilno postavljanje PCB -a.Raspored pinout -a omogućava učinkovito usmjeravanje signala, što ga čini prikladnim za složene logičke aplikacije.EPM7256AE dio je serije MAX 7000A CPLD, a sadrži 256 makrocela i programabilnost u sustavu.Sufiks od -10N označava ocjenu brzine od 10 ns i paket bez olova.

EPM7256AETC144-10N Proizvođač

EPM7256AETC144-10N složen je programabilni logički uređaj (CPLD) koji je izvorno razvio Altera Corporation, koju je kasnije stekao Intel Corporation U 2015. godini, od akvizicije, Intel je postao službeni proizvođač ALERA -ovih FPGA i CPLD linija proizvoda, uključujući seriju Max® 7000A, kojoj ovaj uređaj pripada.EPM7256AETC144-10N dizajniran je za visoko performanse, aplikacije niske snage, podržavajući programabilnost u sustavu (ISP) putem JTAG (IEEE 1149.1).Iako je Intel naslijedio CPLD tehnologiju Altera, ovaj je uređaj od tada ukinut i sada je klasificiran kao zastarjeli, što znači da ga Intel više ne proizvodi ili podržava u aktivnoj proizvodnji.

Zaključak

EPM7256AETC144-10N snažan je i fleksibilan CPLD koji se koristi u AI, 5G, računalstvu u oblaku, industrijskim strojevima, IoT-u i medicinskim uređajima.Brzo obrađuje podatke, koristi malu snagu i omogućuje jednostavno reprogramiranje bez uklanjanja iz kruga.I dalje je koristan za starije dizajne koji su potrebni programabilna logika sa stabilnim performansama.Bilo da radite s ovim CPLD-om ili tražite slične alternative, razumijevanje njegovog dizajna, programiranja i prednosti može vam pomoći da ga najbolje iskoristite u digitalnim aplikacijama velike brzine.

Podatkovni list pdf

EPM7256AETC144-10N podataka:

Max 7000a.pdf
