MPC8245LZU300D procesor: podatkovni list, značajke, aplikacije i specifikacije

MPC8245LZU300D moćan je procesor koji je napravio NXP USA Inc. za ugrađene sustave koji moraju biti brzi, učinkoviti i kompaktni.Radi na 300 MHz, podržava do 2 GB SDRAM-a i ima 32-bitno PCI sučelje za povezivanje s drugim uređajima.Ovaj procesor uključuje ugrađene značajke poput Dual UART-a, I²C kontrolera i dvokanalnog DMA kontrolera, što ga čini izvrsnim za rukovanje različitim zadacima odjednom.Ovaj vodič objašnjava svoje značajke, dizajn, upotrebu i prednosti, pomažući vam da shvatite zašto je to odličan izbor za umrežavanje, industrijsku automatizaciju, pohranu, telekomunikaciju i druge ugrađene aplikacije.

Katalog

MPC8245LZU300D Opis

A MPC8245LZU300D Iz NXP USA Inc. je integrirani procesor visokih performansi na temelju jezgre PowerPC 603E, optimiziran za ugrađene aplikacije koje zahtijevaju učinkovite troškove, prostor i upravljanje strujom.Ova varijanta djeluje pri brzini od 300 MHz i podržava do 2 GB SDRAM -a, što je čini prikladnim za zahtjevne primjene.Sadrži 32-bitno PCI sučelje koje može 66 MHz, što povećava njegovu kompatibilnost s raznim PCI perifernim uređajima.Integrirane funkcionalnosti uključuju dvostruke univerzalne asinhrone prijemnik (DUARTS), I²C kontroler i dvokanalni DMA kontroler, između ostalog, koji doprinose njegovoj svestranosti u rukovanju složenim zadacima obrade učinkovito.Pakirano u konfiguraciji kuglice s trakom od 352 lopte (TBGA), MPC8245LZU300D osigurava kompaktan otisak s robusnim performansama u temperaturama u rasponu od 0 ° C do 105 ° C.

Ako želite naručiti skupnu narudžbu za MPC8245LZU300D, razmislite o kupnji od nas.Pobrinut ćemo se da dobijete najbolju ponudu i u potpunosti iskoristimo ovaj moćni procesor za vaše nadolazeće projekte.

MPC8245LZU300D značajke

SuperScalar Arhitektura:Omogućuje procesoru da izvrši više uputa po ciklusu takta, povećavajući učinkovitost i brzinu jezgre.

Integrirani predmemorija:Sadrži 16 KB predmemorije s uputama i 16 kb predmemorije podataka, koji se mogu djelomično ili u potpunosti zaključavati.To pomaže u minimiziranju vremena potrebno za pristup često korištenim podacima, ubrzavajući obradu.

Dinamičko upravljanje napajanjem:Uključuje načine upravljanja napajanjem poput NAP -a, Dozea i Sleep -a, koji pomažu u smanjenju potrošnje energije na temelju operativnih zahtjeva procesora.

SDRAM podrška:Može podnijeti do 2 GB SDRAM-a preko 32- ili 64-bitne sabirnice podataka.Podržava više konfiguracija, smještajući različite veličine i vrste memorijskih banaka.

Ispravljanje pogreške:Koristi mehanizme kao što su puferiranje pisanja za PCI i pristup procesorima, uz podršku za tehnike integriteta podataka kao što su paritet, operacija čitanja-modify-pisanja ili ECC (kôd za ispravljanje pogrešaka).

Svestrana sučelja ROM -a i I/O:Podržava razne vrste ROM-a i flash memorije i nudi višestruke I/O portove opće namjene, što ga čini prilagodljivim različitim arhitekturama sustava.

32-bitna PCI sabirnica:Djeluje brzinom do 66 MHz i u skladu je s PCI 2.2 standardima.Također se može povezati s nizom PCI perifernih uređaja zahvaljujući toleranciji od 5,0 V.

Dvokanalna podrška:Sadrži dvokanalni DMA kontroler koji podržava načine izravnog i lanca, koji mogu automatizirati i povezati prijenose podataka za učinkovitije rukovanje podacima.

Sposobnost raspršivanja:Olakšava operacije koje uključuju čitanje iz ili pisanje u neobične memorijske odjeljke, opremljene redom za prijenos i više opcija prekida za učinkovito upravljanje prijenosom podataka.

Komunikacijska sučelja:Uključuje dva UART -a za serijsku komunikaciju i I²C kontroler koji podržava i master i robovske načine, što omogućava različite potrebe za komunikacijom.

Programirani kontroler prekida:Pruža snažno upravljanje hardverskim i serijskim prekidima, poboljšavajući reakciju i kontrolu sustava.

Timeri i generacija sata:Uključuje četiri programabilna vremena i ugrađena mehanizma za generiranje satova za PCI sabirnicu i SDRAM, osiguravajući točno vrijeme i sinkronizaciju u različitim komponentama sustava.

MPC8245LZU300D blok dijagram

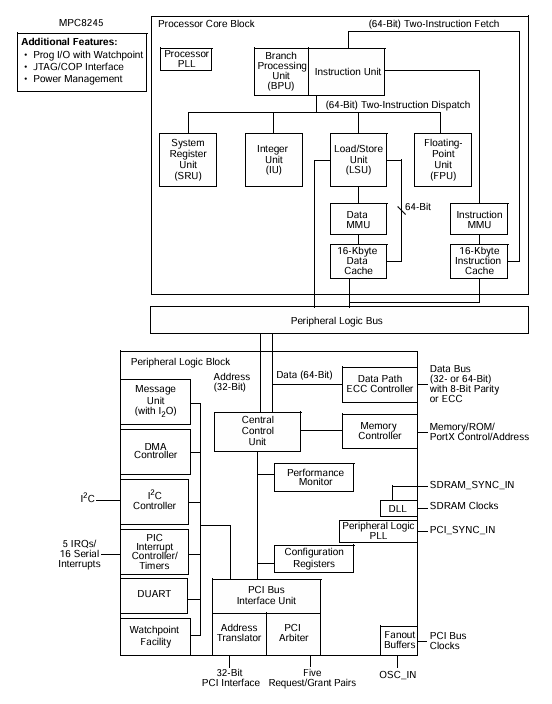

A MPC8245LZU300D blok dijagram pokazuje kako međusobno djeluju procesor i periferni uređaji.Ima dva glavna odjeljka: Blok jezgre procesora I Periferni logički blok.Blok jezgre procesora obrađuje računanje.Uključuje Jedinica za obradu grana (BPU),, Cijela jedinica (iU),, Jedinica za pomicanje (FPU), i UNIT LOAD/STANJI (LSU).Upute se dohvaćaju, obrađuju i izvršavaju učinkovito uz pomoć 16-kbyte podaci i predmemorije s uputama.A Jedinice za upravljanje memorijom (MMU) Upravljanje pristupom memoriji.A Periferni logički blok povezuje procesor s vanjskim uređajima.Uključuje a DMA kontroler za brze memorijske prijenose, I²C kontroler za komunikaciju i a Jedinica za poruke za ulazne/izlazne operacije.A PCI sučelje sabirnice Podržava 32-bitnu PCI vezu za širenje.A Memorijski kontroler obrađuje memoriju sustava, uključujući SDRAM Satovi sinkronizacije.Za kontrolu sustava ima PIC kontroler prekida koji upravlja prekidima iz različitih izvora.A Put podataka ECC kontroler Osigurava integritet podataka, podržavajući 32-bitne ili 64-bitne sabirnice podataka s paritetom ili ECC (kôd za ispravljanje pogrešaka).Signali sata poput Osc_in i PCI_SYNC_IN Držite sve sinkronizirano za nesmetano djelovanje.

Dijagram COP priključaka

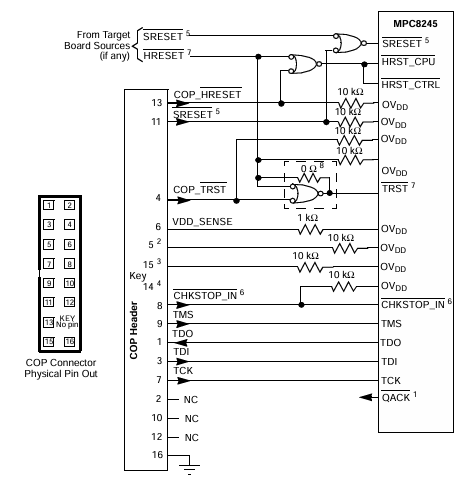

A Dijagram COP priključaka Za MPC8245LZU300D prikazuje sučelje za uklanjanje pogrešaka i resetiranja koje se koristi za testiranje i rješavanje problema procesora.A 16-pin zaglavlje policajca povezuje procesor s vanjskim Jtag/policajac Alati za uklanjanje pogrešaka.Ključni signali uključuju Zrelac,, Hreta, i Cop_hreset, koji sustav upravljanja resetira.A Hrst_ctrl Ulaz pomaže koordinirati resetiranje pomoću logičkih vrata.A Cop_trst resetira Jitag testna logika.JTAG signali: TMS,, Tdo,, TDI, i TCK koriste se za granično skeniranje i uklanjanje pogrešaka u krugu.A Chkstop_in Signal kontrolira procesor za kockicu tijekom uklanjanja pogrešaka, dok Vdd_sense Nadgleda napon sustava.Povlačenje i povlačenje otpornika (10 kΩ, 1 kΩ) pomažu u stabilizaciji signala.A Kack Signal pomaže u koordinaciji uklanjanja pogrešaka.A Priključak policajca Slijedi Standard JTAG PINOUT, što olakšava povezivanje s alatima za uklanjanje pogrešaka.

MPC8245LZU300D Specifikacije

Tip	Parametar
Proizvođač	NXP USA Inc.
Niz	MPC82XX
Pakiranje	Pladanj
Status dijela	Zastario
Osnovni procesor	PowerPC 603E
Broj jezgara/širine autobusa	1 jezgra, 32-bitni
Ubrzati	300MHz
RAM kontroleri	SDRAM
Grafičko ubrzanje	Ne
Napon - I/O	3.3V
Radna temperatura	0 ° C ~ 105 ° C (TA)
Montažni tip	Površinski nosač
Paket / slučaj	352 lbga
Paket uređaja dobavljača	352-TBGA (35x35)
Dodatna sučelja	I2c, i²O, PCI, UART
Broj osnovnog proizvoda	MPC82

MPC8245LZU300D aplikacije

Umrežavanje opreme

MPC8245LZU300D idealno je prikladan za mrežne uređaje kao što su usmjerivači, sklopke i kartice mrežnog sučelja.Njegovo robusno PCI sučelje i integrirane komunikacijske periferne uređaje omogućuju velike brzine prijenosa podataka i učinkovito upravljanje višestrukim komunikacijskim protokolima.Ova sposobnost povećava performanse i pouzdanost mrežnih operacija.

Industrijska automatizacija

U industrijskoj automatizaciji, ovaj procesor igra ulogu u napajanju sustava kao što su programabilni logički kontroleri (PLC), strojeva sučelja (HMI) i ostali strojevi za automatizaciju.Sposobnost procesora da upravlja zadacima kontrole i nadgledanja čini ga važnom komponentom u modernim industrijskim postavkama, osiguravajući precizno i ​​učinkovito upravljanje procesima.

Rješenja za pohranu

Napredno memorijsko sučelje i DMA mogućnosti MPC8245LZU300D čine ga izvrsnim izborom za aplikacije povezane s pohranom, uključujući RAID kontrolere i mreže prostora za pohranu (SANS).Izvrsno se snalazi u upravljanju brzim pristupom podataka i učinkovitom upravljanju pohranom, koji su izvrsni u okruženjima u kojima su integritet podataka i brzi pristup prioriteti.

Telekomunikacija

Ovaj mikroprocesor je prikladan za upotrebu u telekomunikacijskoj opremi, poput baznih stanica i gatewaya.Njegova sposobnost učinkovitog rukovanja s više tokova podataka i podrška različitim komunikacijskim protokolima pomaže u poboljšanju cjelokupne funkcionalnosti i pouzdanosti telekomunikacijske infrastrukture.

Ugrađeni sustavi

Svestrane integracije MPC8245LZU300D čine ga glavnim kandidatom za ugrađene sustave koji se nalaze u automobilskoj elektronici, elektronici i medicinskim uređajima.Njegov raspon integriranih perifernih uređaja i sučelja omogućava dizajn specijaliziranih, visokih performansi ugrađenih rješenja prilagođenih zadovoljavanju specifičnih potreba ovih industrija.

Mpc8245lzu300d slični dijelovi

• MPC8245LVV333D

• MPC8245LZU300D

• MPC8245TVV300D

MPC8245LZU300D Prednosti

Integrirani dizajn sustava na čipu (SOC)

MPC8245LZU300D kombinira jezgru procesora, memorijske kontrolere i periferne uređaje u jedan čip.Ovaj SOC pristup pojednostavljuje arhitekturu sustava, minimizira potrebu za vanjskim komponentama i može dovesti do smanjenja troškova u fazama razvoja i proizvodnje.

Obrada visokih performansi

Procesor djeluje na frekvenciji od 300 MHz i koristi superscalar arhitekturu, što mu omogućava izvršavanje više uputa po ciklusu sata.Ova sposobnost obrade visokih performansi osigurava učinkovito djelovanje i superiorna je u odnosu na procesore koji ne podržavaju takav paralelizam, što ga čini idealnim za zahtjevnu primjenu.

Svestrana podrška za memoriju

Ovaj procesor podržava do 2 GB SDRAM -a i sadrži napredno memorijsko sučelje koje uključuje ispravljanje pogrešaka i svestrano ROM i I/O sučelja.Ova razina podrške za memoriju pruža fleksibilnost, omogućavajući sustavu da prilagodi konfiguraciju memorije kako bi zadovoljio specifične potrebe aplikacija, prednost u odnosu na krute sustave.

Sveobuhvatna periferna integracija

MPC8245LZU300D uključuje integrirana komunikacijska sučelja poput UARTS -a i I²C kontrolera, kao i programabilne tajmere i kontrolera prekida.Ova opsežna periferna integracija smanjuje potrebu za dodatnim vanjskim komponentama, pojednostavljujući cjelokupni dizajn i poboljšavajući pouzdanost sustava smanjujući potencijalne točke neuspjeha.

Mala potrošnja energije

Uz dinamično upravljanje napajanjem s načinima poput NAP -a, Dozea i Sleep -a, procesor može optimizirati svoju potrošnju energije na temelju trenutnih zahtjeva za radno opterećenje.Ova se sposobnost koristi u aplikacijama gdje je potrebna učinkovitost energije, pružajući prednost u odnosu na druge procesore kojima nedostaje tako detaljna kontrola snage.

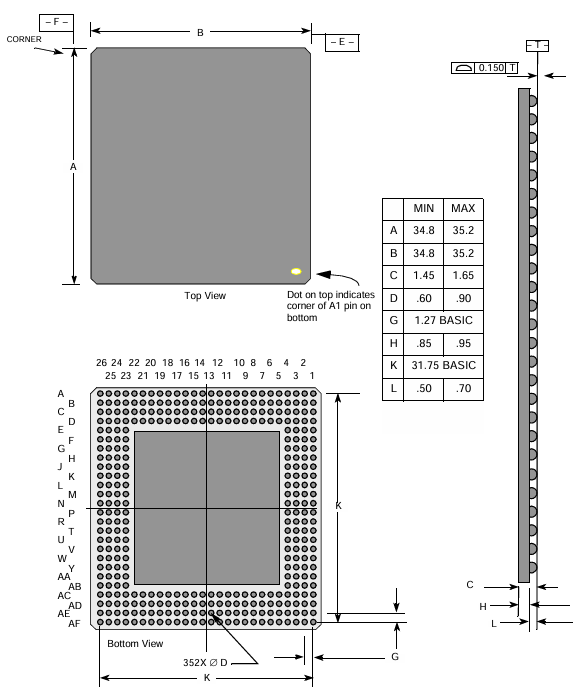

MPC8245LZU300D dimenzije pakiranja

Parametri paketa

Parametar	Dimenzija (mm)
Obris paketa	35 mm × 35 mm
Međusobno povezivanje	352
Nagib	1,27 mm
Loptice za lemljenje	ZU (TBGA paket) —62 SN/36 PB/2 AG;VV (verzija bez olova od paketa) —95,5 sn/4,0 ag/0,5 cu
Promjer lopte za lemljenje	0,75 mm
Maksimalna visina modula	1,65 mm
Specifikacija ko-planarnosti	0,15 mm
Maksimalna sila	6,0 lbs.Ukupno, jednolično raspoređeno preko paketa (8 grama/lopta)

PIN zadaci i dimenzije paketa

MPC8245LZU300D Proizvođač

MPC8245LZU300D mikroprocesor je proizvod NXP USA Inc., podružnica NXP poluvodiča.NXP Semiconductors, koji su nastali iz Philips Semiconductors -a, ima svoje američke operacije sa sjedištem u Austinu u Teksasu.Ovaj procesor, dio njihovog šireg portfelja, integrira tehnologije optimizirane za performanse i malu potrošnju energije, što ga čini prikladnim za različite ugrađene aplikacije.Iako je MPC8245LZU300D označen kao zastarjeli, NXP USA Inc. i dalje podržava svoje naslijeđene proizvode, istovremeno gurajući granice u područjima kao što su automobilski, industrijski i IoT kroz nova rješenja poluvodiča.

Zaključak

MPC8245LZU300D snažan je i pouzdan procesor izgrađen za zahtjevne aplikacije.Svojom brzom obradom, ugrađenim komunikacijskim značajkama i pametnim načinima uštede energije pomaže sustavima da glatko i učinkovito rade.Iako je sada zastario, još uvijek je koristan u mnogim mrežnim, industrijskim i telekomunikacijskim projektima.Njegova sposobnost rukovanja s više zadataka tijekom štednje snage čini ga vrijednim izborom u potrazi za pouzdanim ugrađenim procesorom.
