IRFZ44N MOSFET: PINOUT, ARDUINO INTERFACE i značajke

U ovom ćemo vodiču istražiti kako funkcionira ovaj N-kanalni MOSFET i gdje se može koristiti.Poznat po snažnim performansama i fleksibilnosti, IRFZ44N se široko koristi u svim vrstama elektroničkih sustava.Od napajanja motora u Arduino projektima do rukovanja energijom u naprednim upravljačkim sustavima, ova komponenta igra ključnu ulogu u tome da krugovi djeluju bolje i učinkovitije.Ovaj će vam vodič pomoći da saznate više i pokrijete ideje za vlastite projekte.

Katalog

Pregled IRFZ44N MOSFET

A Irfz44n MOSFET, klasificiran kao N-kanalna komponenta i smješten u paketu TO-220, predstavlja značajan dio brojnih elektroničkih svrha.Ovaj uređaj za poboljšanje načina izrađen je za postizanje smanjenog otpora na stanju, zajedno s brzim mogućnostima prebacivanja, povećavajući njegovu učinkovitost u krugovima, LED upravljačkim programima i kontrolerima motora.Njegova svojstva čine ga omiljenim izborom u upravljačkim sustavima motora u Arduino, posebno unutar H-mosta.IRFZ44N izvanredna sposobnost upravljanja strujom odvoda do 49 ampera ilustrira njegovu sposobnost.Njegov prag napona, označen na 4 volti, zahtijeva pažljivu konfiguraciju upravljačkih krugova za optimalnu funkciju.Primjena stalnog napona vrata od 10V omogućava ovom MOSFET-u da dosegne punu snagu, olakšavajući bešavnu komunikaciju s mikrokontrolerima, aspekt važnosti u elektroničkim poduhvatama usmjerenim na točnosti.

IRFZ44N MOSFET PIN konfiguracija

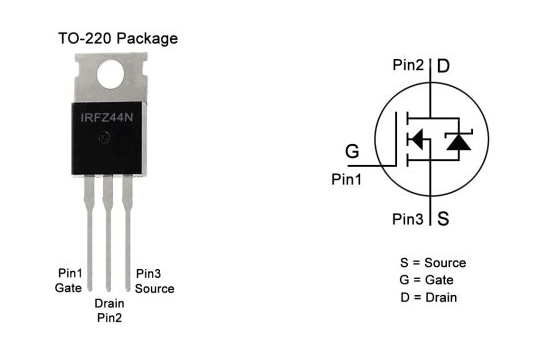

PIN br.	Ime	Funkcija
1	Kapija	Ovaj terminal/pin koristi se za kontrolu pristranosti IRFZ44N POWER MOSFET.
2	Odvod	Struja ulazi u IRFZ44N kroz odvod terminal.
3	Izvor	Struja teče iz IRFZ44N preko izvora terminal.

Tehničke specifikacije i značajke

Značajka/specifikacija	Detalji
Tip	Mali signal N-kanalne snage MOSFET s visokim odvodom struja.
Paket	TO-220 paket.
Maksimalna struja kontinuiranog odvoda (ID)	49 ampera.
Struja vršne pulsne odvodne struje	160 ampera.
Napon praga vrata (VGS, min)	2V.
Napon praga vrata (VGS, max)	± 20V.
Maksimalni napon od ispusta do izvora (VDS)	55V.
Vrijeme porasta	60 nanosekundi.
Pad vremena	45 nanosekundi.
Povezivanje	Često se koristi s Arduinom zbog ograničene struje praga.
Maksimalno rasipanje snage	94 vata.
Raspon skladištenja i radne temperature	-55 ° C do +175 ° C.
Otpor na izljevnicu	17.5 miliohms.
Karakteristike prebacivanja	Brzi prebacivanje kapaciteta s naprednom procesnom tehnologijom.
Na otporu	Ultra-niska.
Kapita	Naboj s niskim vratima.
Poštivanje	ROHS kompatibilan i bez olova.
Ograničenje širine pulsa	Ograničeno maksimalnom temperaturom spoja.

Operativna dinamika IRFZ44N

IRFZ44N je MOSFET koji djeluje kao normalno otvoreni prekidač, zahtijevajući određeni napon vrata za prijelaz iz nekovodljivog u provodljivo stanje.Ova sposobnost čini važnom za kontrolu električnih struja u različitim aplikacijama koje zahtijevaju pouzdanost i preciznost.Kad napon vrata premaši određeni prag, tranzistor postaje vrlo vodljiv, omogućavajući elektronima da lako teče.To tvori kanal između izvora i odvoda, omogućavajući preciznu kontrolu struje.Ova svojstva idealna su za stvaranje energetski učinkovitih sustava i osiguravanje dugotrajnih performansi uređaja.

Vrata IRFZ44N djeluju poput kondenzatora, pohranjujući naboj čak i bez aktivnog izvora napajanja.Iako je korisno u nekim slučajevima, to može dovesti do slučajne aktivacije.Da bi se to spriječilo, otpornici povlačenja ili povlačenja obično se koriste za ispuštanje zaostalog naboja i zaštitu kruga.IRFZ44N zahtijeva pažljivo rukovanje zbog svoje osjetljivosti na napon.Pravilne tehnike dizajniranja, poput minimiziranja parazitskog kapaciteta i dodavanja zaštitnih komponenti, pomažu u optimiziranju performansi i osiguravanju njegove pouzdanosti i u industrijskoj i elektronici.

Stvaranje učinkovitijeg sklopnog kruga s IRFZ44N

Izrada pouzdanog sklopnog kruga s IRFZ44N MOSFET uključuje povezivanje izvornog terminala na zemlju i terminal za odvod na pozitivan izvor napajanja.Ova veza olakšava protok elektrona iz negativnog u pozitivno područje kada se MOSFET aktivira s odgovarajućim naponom vrata.Uključivanje Zener diode provodi se tako da zaštiti osjetljiva vrata od opasnih naponskih šiljaka, poboljšavajući na taj način i stabilnost performansi i kruga.Središnja komponenta ovog kruga je MOSFET, koji djeluje kao Prekidač pod utjecajem napona vrata.Razumijevanje preciznog praga Napon potreban za pokretanje IRFZ44N za postizanje efektivnog kruga Operacija.Kroz praktično znanje postaje jasno da pažljiva kontrola ovog napona može značajno proširiti MOSFET -ove životni vijek i učinkovitost pojačanja kruga.Zener dioda igra a Zaštitna uloga za Mosfetove vrata.Njegova sposobnost upravljanja i stabiliziraju fluktuacije napona u različitim uvjetima prijeko potrebna dosljednost i pomaže u sprječavanju neočekivanih problema tijekom koristiti.

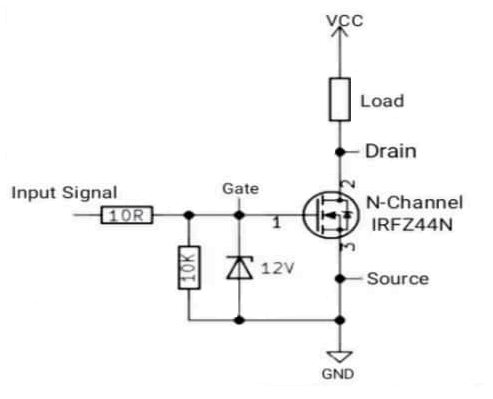

Jednostavan sklop za prebacivanje sa zaštitnom diodom

Dizajniranje kruga vremena odgode s IRFZ44n Mosfets

Krugovi vremena odgode često služe za zaštitu električnih uređaja od potencijalno štetnih naponskih šiljaka, pridonoseći njihovoj trajnosti i odgovarajuće funkciji.IRFZ44N MOSFET ističe se zbog svoje učinkovitosti i pouzdanosti, što ga čini vrijednom komponentom u razvoju ovih krugova.

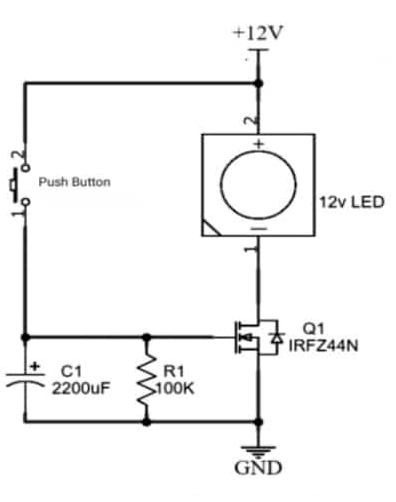

Krug odgode vremena

Unutar kruga timera odgode koji koristi IRFZ44N MOSFET, u igru ​​je izravan, ali dojmljiv mehanizam.Inicijacija započinje kada se pritisne gumb, što traži kondenzator na punjenje i pohranjivanje energije u kratkom razdoblju.Nakon oslobađanja gumba, energija pohranjena u pražnjenju kondenzatora, pokrećući Mosfetovo vrata.Snaga teče do opterećenja, dovršavajući rad kruga.Ova metoda ne samo da odgađa aktivaciju, već i osigurava zaštitu od naglih električnih poremećaja.

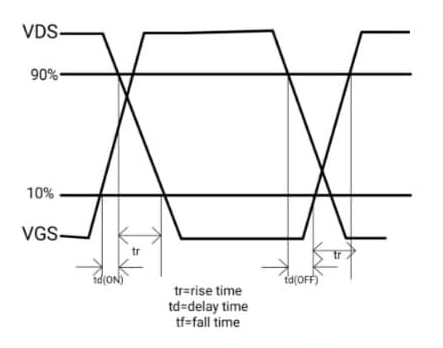

Prebacivanje valnih oblika kruga vremena kašnjenja

LED zamrači/bljeskalica koristeći IRFZ44N

Za izradu krugova za LED zatamnjenje zahtjeva stručnost u manipuliranju elektroničkih elemenata za podešavanje intenziteta svjetlosti.Među njima, IRFZ44N MOSFET ističe svoju prilagodljivost kao prekidač.Manipuliranje potenciometra pažljivo mijenja LED svjetlinu, pokazujući kako osjetljivo podešavanje napona može transformirati osvjetljenje.IRFZ44N služi središnjoj ulozi u različitim razinama svjetlosti, upravljajući visokim Snaga učinkovito zahvaljujući svom superiornom dizajnu.Izmjena vrata Napon s potenciometrom omogućava bešavne svjetlosne prijelaze iz mekog Sjaj na svijetlo osvjetljenje ili čak ritmičko treptanje.Ova fleksibilnost Stvara prilagođeno okruženje za osvjetljenje, zadovoljavajući specifične potrebe dok Poboljšanje atmosfere i funkcionalnosti.

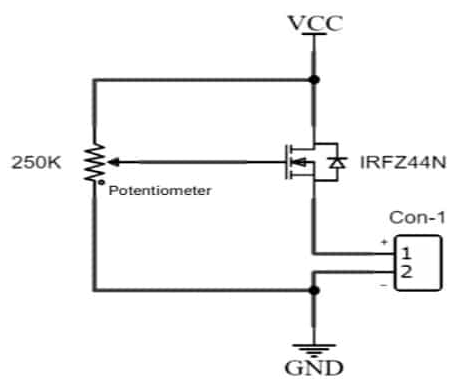

LED zatamnjeni krug

Arduino i IRFZ44N za naprednu kontrolu brzine istosmjernog motora

Savez Arduino s IRFZ44N MOSFETS izrađuje učinkovitu strategiju za rukovanje velikim krugovima, posebno u upravljanju brzinom DC motor.Korištenjem kruga upravljačkog programa vrata uz Arduino, sustav varira brzinu motora pomoću modulacije širine impulsa (PWM).Važan element ove postavke uključuje isporuku točnog napona vrata za optimalne MOSFET performanse.

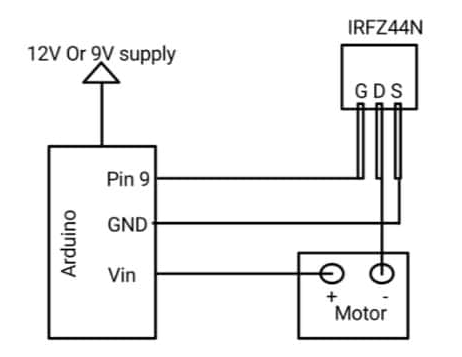

Imenovanje IRFZ44N s istosmjernim motorom

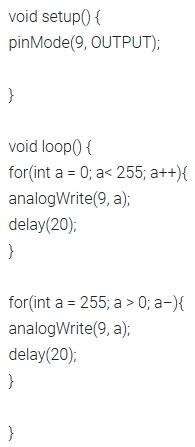

Programiranje Arduino za dinamičku kontrolu motora

Ovaj isječak koda ilustrira manipulaciju brzinom motora putem PWM -a.Podešavanje praga praga vrata na MOSFET -u ključni je faktor u pretvaranju unosa u modificiranu brzinu motora, stvarajući fleksibilan sustav prilagodljiv različitim zahtjevima.Besprijekorni prijelazi, koji često odjekuju afinitetom prema postupnim procesima, postaju povoljni, koji se često pomažu promatranim fazama glatkog ubrzanja i usporavanja.

IRFZ44N MOSFET aplikacije

• Prebacivanje velike snage: upravlja velikim strujama s malim otporom, koristi se s hladnjacima za učinkovitost.

• Kontrola brzine motora: omogućuje preciznu kontrolu u motorima pomoću PWM krugova, upravlja induktivnim opterećenjima.

• LED zatamnjenje: učinkovito prilagođava intenzitet svjetlosti;Osigurava stabilnu svjetlinu s povratnim petljima.

• Brzo prebacivanje: idealno za visokofrekventne aplikacije poput RF pojačala i napajanja.

• Upravljanje solarnim baterijama: kontrolira punjenje/pražnjenje baterije, produžuje vijek trajanja baterije.

• Potrošačka elektronika: poboljšava energetsku učinkovitost u adapterima za napajanje, audio pojačala i još mnogo toga.
