Prekida rutine servisa (ISR) u ugrađenim sustavima: koncepti, važnost i dizajn

U ugrađenim sustavima i računarstvu, rutine servisnih servisa (ISRS) igraju ulogu u osiguravanju da se odmah rješavaju kritični zadaci, bez usporavanja ukupnih performansi sustava.ISR -ovi su ključni za upravljanje hardverskim prekidima, signali koji zahtijevaju neposrednu pažnju procesora i omogućuju sustavima da održavaju reakciju čak i u zahtjevnim okruženjima.Ovaj će članak istražiti što su ISR -ovi, kako rade i najbolje prakse za dizajniranje učinkovitih ISRS -a za povećanje performansi sustava.

Katalog

Što je rutina usluge prekida (ISR)?

Rutina servisa prekida (ISR) je posebna funkcija ili potprogram dizajnirana za obradu hardverskih prekida.Prekidi se događaju kada vanjski događaj zahtijeva neposrednu pažnju CPU -a, zbog čega je privremeno zaustavio svoj trenutni zadatak i preskočio ISR kako bi upravljao novim događajem.Na primjer, prekidi se mogu pokrenuti prepunom timera, promjenama unosa senzora i unosom korisnika iz perifernih uređaja (npr. Pritiskanje gumba).Jednom kada prekid upravlja ISR, CPU nastavlja svoj izvorni zadatak odakle je stao.Ovaj bešavni prijelaz dobar je za vremenske sustave, osiguravajući da su kritični događaji prioritetni, a istovremeno minimiziraju kašnjenja u cjelokupnom tijeku rada sustava.

Uloga ISR registra u rukovanju prekidom

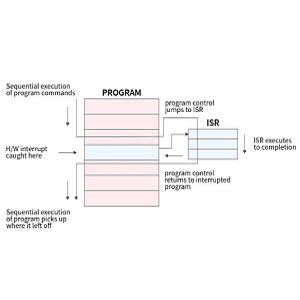

Važna komponenta upravljanja prekidom je ISR registar, koji prati razine prekida koji se trenutno obrađuju i one koje su privremeno izdvojene zbog događaja višeg prioriteta.Evo kako postupak funkcionira detaljno:

Prekid prekida: CPU, dok izvršava zadatak, prima signal prekida s hardverskog uređaja (npr. Prelijevanje vremena ili promjena senzora).

Ušteda konteksta:Kako bi osigurao integritet sustava, CPU sprema svoj trenutni kontekst pohranjivanjem vrijednosti ključnih registara.To omogućava CPU -u da nastavi svoj prethodni zadatak nakon što je ISR dovršen, bez gubitka podataka.

ISR izvršenje: CPU skoči na rutinu servisa prekida, određeni podprogram koji upravlja događajem.ISR obrađuje zadatke kao što su čitanje podataka senzora, obrada unosa korisnika ili olakšavanje komunikacije s perifernim uređajem.

Zakazivanje zadataka: Jednom kada ISR završi, planer zadatka sustava određuje koji zadatak treba izvršiti sljedeće.U preventivnom okruženju kernela, zadatak najvišeg prioriteta koji je spreman za pokretanje izvršit će se odmah.

Zašto su ISR -ovi važni?

Rutine servisnih servisa (ISR) važni su mehanizam u ugrađenim sustavima koji omogućuju CPU -u da brzo reagira na asinhrone događaje, događaje koji se događaju izvan redovnog protoka programa.Bez ISRS -a, sustav bi se morao osloniti na stalna biranja kako bi provjerio ove događaje, proces koji je i neučinkovit i sklon kašnjenjima.Omogućujući neposredne odgovore na kritične signale, ISR-ovi poboljšavaju performanse i pouzdanost ugrađenih sustava, posebno u vremenski osjetljivim na aplikacije.Na primjer, u automobilskim sustavima prekidi igraju ulogu u sigurnosnim značajkama poput implementacije zračnih jastuka i kočenja protiv blokiranja (ABS), gdje bi svako kašnjenje u obradi prekida moglo rezultirati po život opasnim ishodima.U industrijskoj automatizaciji prekidi osiguravaju da strojevi mogu odmah reagirati na promjene u senzorima ili ulazima, sprječavajući nesreće ili skupo oštećenje opreme.Slično tome, u medicinskim uređajima kao što su ventilatori ili monitori srca, pravovremeno rušenje prekida može biti razlika između života i smrti, osiguravajući da kritični sustavi djeluju bez odgađanja.

Dizajniranje učinkovitih ISRS -a

Da bi se maksimizirali performanse i reaktivnost sustava, ISRS mora biti pažljivo dizajniran.Učinkovita implementacija usluge prekida (ISR) izvrsna je za osiguranje pouzdanog, brzog i učinkovitog ugrađenog ponašanja sustava.Evo nekoliko najboljih praksi koje treba slijediti pri implementaciji ISR ​​-a u ugrađene sustave kako bi se postigli optimalni učinak.

Držite ISRS kratke i brzo

Najvažnije pravilo za pisanje ISRS -a je da ih drže što kraće i brže.Dok ISR izvršava, CPU ne može obraditi druge zadatke, tako da dugotrajne ili složene rutine mogu uzrokovati kašnjenja u radu sustava.Da biste to postigli, izbjegavajte obavljati dugotrajne proračune ili pozivati ​​dugotrajne funkcije unutar ISR-a.Umjesto toga, usredotočite se na brzo postupanje s prekidom i prebacite nekritične zadatke u pozadinski proces ili glavnu programsku petlju.To osigurava da ISR ostaje učinkovit i reagiran na događaje.

Minimizirati frekvenciju prekida

Prekomjerni broj prekida može nadvladati CPU, što rezultira prekidom oluje, gdje sustav troši više vremena u rukovanju prekidima nego izvršavanjem primarnih programskih zadataka.To degradira ukupne performanse sustava.Da biste smanjili frekvenciju prekida, implementirajte hardver za mehaničke sklopke kako biste spriječili lažne okidače uzrokovane bukom ili odskočnim signalima.Uz to, prilagodite intervale vremena kako biste osigurali da periodični timeri ne generiraju pretjerane prekide koji bi mogli ometati rad sustava.

Prioritet prekida

U ugrađenim sustavima s višestrukim prekidima potrebno je dodijeliti odgovarajuće razine prioriteta kako bi se osiguralo da se najkritičniji događaji obrade.Većina modernih mikrokontrolera sadrži ugniježđeni kontroler prekida vektora (NVIC), koji omogućava postavljanje razine prioriteta za različite prekide.Prioritetom prekida, možete spriječiti da zadaci nižeg prioriteta odgađaju vremenski osjetljive ili kritične funkcije.Ovaj pristup osigurava da se prekidi visokog prioriteta uvijek obrađuju odmah.

Zaštitite zajedničke resurse

Kada ISR i glavni program dijele resurse poput varijabli, hardverskih registara ili memorijskih međuspremnika, postoji rizik od uvjeta rase ili korupcije podataka ako se pristup ne upravlja pravilno.To može dovesti do nepredvidivog ponašanja ili pada sustava.Da biste spriječili sukobe, koristite mehanizme sinkronizacije poput odjeljaka ili semafora za upravljanje pristupom zajedničkim resursima.Alternativno, privremeno onemogućuje prekide prilikom pristupa zajedničkim resursima kako bi se osiguralo da se glavni program ne prekida tijekom operacije.

ISR u sustavu automobilskih zračnih jastuka

Razmotrimo praktičan primjer rutine servisnog prekida (ISR) u sustavu automobilskih zračnih jastuka.Kada dođe do nesreće automobila, senzori otkrivaju naglo usporavanje i odmah pokreću prekid na upravljačku jedinicu zračnog jastuka (ACU).ISR za ovaj prekid obavlja nekoliko zadataka: čita se senzorski podaci kako bi potvrdili događaj sudara, izračunava odgovarajuće vrijeme za implementaciju zračnih jastuka i pokreće mehanizam za implementaciju zračnih jastuka.Cijeli ovaj postupak mora biti završen u milisekundama kako bi se osiguralo da se zračni jastuci raspoređuju u pravom trenutku kako bi se zaštitili putnici vozila.Ako je ISR slabo dizajniran ili predugo traje, zračni jastuk bi mogao rasporediti prekasno, što dovodi do katastrofalnih posljedica.Stoga su učinkovitost i brzina ISR -a izvrsni u osiguravanju sigurnosti i učinkovitosti sustava zračnog jastuka.

Napredne tehnike upravljanja prekidom

U složenijim sustavima optimizacija performansi i učinkovitosti prekida servisnih rutina (ISRS) postaje važna, posebno u vremenskim aplikacijama.Da biste to postigli, možete implementirati razne napredne tehnike upravljanja prekidom koji smanjuju kašnjenje, učinkovitije prioritete zadacima i minimizirati ukupni utjecaj na performanse sustava.Ispod su tri ključne tehnike koje se obično koriste u naprednim sustavima za poboljšanje rukovanja prekidom.

Ugniježđeni prekidi

Uključeni prekidi omogućuju prekid većeg prioriteta da bi spriječili izvršavanje ISR-a nižeg prioriteta, osiguravajući da se događaji bez odgađanja rješavaju.U osnovnom sustavu prekida, nakon što se pokrene ISR, svi ostali prekidi su onemogućeni dok se trenutni ISR ​​ne završi.Ovaj pristup može dovesti do kašnjenja u reagiranju na događaje višeg prioriteta ako je ISR nižeg prioriteta već u tijeku.Omogućavanjem ugniježđenih prekida, sustav može zaustaviti ISR ​​nižeg prioriteta, podnijeti hitniji prekid, a zatim nastaviti s početnim ISR-om nakon što se zadatak višeg prioriteta dovrši.Ova tehnika poboljšava reakciju sustava, posebno u scenarijima u kojima se događaji osjetljivi na vremenski osjetljivi događaju nepredvidivo i moraju im biti prioritet.Na primjer, u automobilskom sustavu senzor koji otkriva naglo usporavanje tijekom sudara mora se prioritet prioriteta tijekom manje kritičnih prekida, kao što je dijagnostika motora.Međutim, implementacija ugniježđenih prekida zahtijeva pažljiv dizajn kako bi se izbjegli problemi poput inverzije prioriteta, gdje zadaci nižeg prioriteta blokiraju zadatke većeg prioriteta zbog nepravilnog rukovanja.

Prekinuti vektorske tablice

TABLES VEKTORA OTVORENE pružaju strukturirani način upravljanja više vrsta prekida pomoću tablice za brzo pronalaženje odgovarajućeg ISR -a za svaki određeni događaj prekida.U jednostavnijim sustavima, procesor će možda morati pretraživati ​​popis mogućih prekida kako bi utvrdio koji ISR ​​za izvršavanje, što može uvesti nepotrebna kašnjenja.Tablica s prekidom vektora eliminira ovu neučinkovitost mapiranjem svake vrste prekida izravno na odgovarajući ISR ​​putem unaprijed definirane tablice pohranjene u memoriji.Kad se dogodi prekid, sustav se može odmah uputiti u tablicu kako bi preskočio odgovarajući ISR, smanjujući kašnjenje i poboljšavajući ukupne performanse.Ova je tehnika korisna u sustavima s brojnim perifernim uređajima, gdje se potrebno brzo i učinkovito rješavati s višestrukim prekidima iz različitih izvora.Na primjer, u mikrokontroleru koji upravlja sustavom automobilskih zračnih jastuka može biti prekida za senzore sudara, senzore sigurnosnog pojasa i dijagnostička upozorenja.Tablica s prekidom vektora osigurava da se svaki od tih prekida usmjerava na ispravni ISR ​​bez nepotrebnih kašnjenja u obradi.

Odgođeno rukovanje prekidom

Odgođeno rukovanje prekidom uključuje podjelu postupka rukovanja prekidom na dva dijela: vremenski kritički presjek koji se pokreće unutar ISR-a i nekritički presjek koji se može odgoditi u pozadinskom procesu.Ova je tehnika vrijedna u sustavima u kojima se ISR -ovi moraju izvršiti što je brže moguće kako bi se izbjeglo blokiranje drugih prekida.ISR obavlja samo najnevjerojatnije zadatke kao što su čitanje podataka o senzoru ili priznavanje signala prekida prije izlaska.Nekritični zadaci, kao što su podaci o evidentiranju ili obavljanje detaljnih izračuna, odgađaju se u zasebnom pozadinskom procesu koji se pokreće kada je sustav u praznom hodu ili manje zauzet.Ovaj pristup minimizira vrijeme provedeno unutar ISR -a, smanjuje ukupnu kašnjenje prekida i osigurava da sustav ostane reagiran na nove prekide.Na primjer, u sustavu automobilskih zračnih jastuka, ISR može odmah podnijeti otkrivanje sudara i odmah pokrenuti implementaciju zračnih jastuka, dok se zapisivanje detalja događaja ili dijagnostika sustava odgađa na pozadinski zadatak nižeg prioriteta.Međutim, odgođeno rukovanje prekidom zahtijeva pažljivo zakazivanje zadataka kako bi se osiguralo da se odgođeni zadaci izvrše pravodobno i ne akumuliraju, što potencijalno uzrokuje kašnjenje sustava.
