Minijaturni prekidač (MCB): princip rada, tipovi, ocjene i vodič za odabir

Ovaj vam članak pomaže razumjeti što je minijaturni prekidač (MCB) i kako štiti električni krug od preopterećenja i kratkog spoja.Naučit ćete njegove glavne dijelove, kako radi i zašto isključuje napajanje tijekom kvara.Također objašnjava tipove krivulja okidanja, konfiguracije polova i ocjene prekidne moći.Konačno, vidjet ćete uobičajene primjene i kako odabrati ispravan MCB za krug.

Katalog

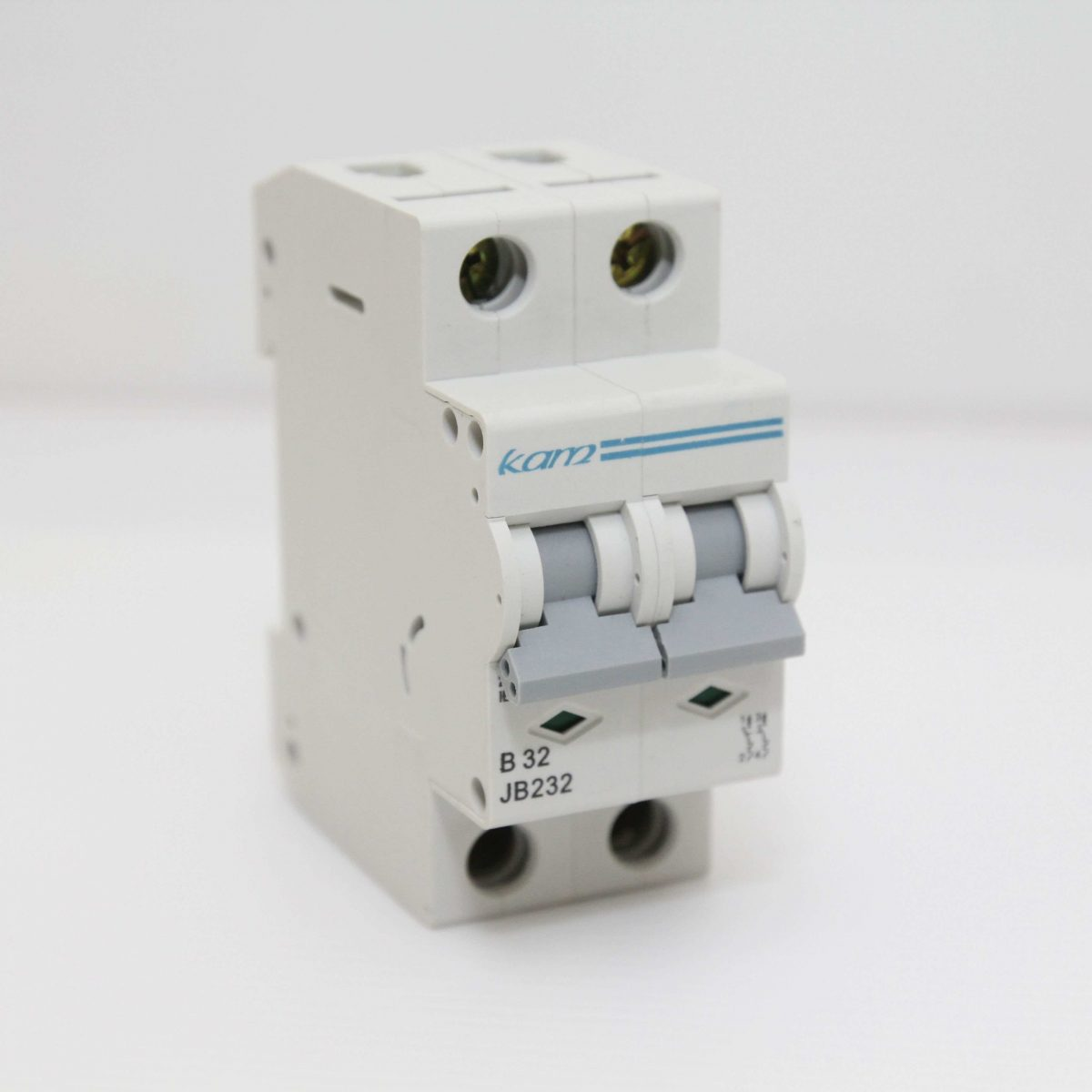

Slika 1. Minijaturni prekidač (MCB)

Što je minijaturni prekidač?

Minijaturni prekidač (MCB) automatski je električni zaštitni uređaj koji se koristi za zaustavljanje prekomjerne struje u krugu.Njegova glavna svrha je zaštititi žice i povezanu opremu od oštećenja uzrokovanih preopterećenjem ili kratkim spojem.Kada se pojavi abnormalna struja, MCB isključuje napajanje kako bi instalacija bila sigurna.Za razliku od osigurača, može se resetirati i ponovno koristiti nakon uklanjanja kvara.Zbog ove višekratne zaštite, MCB se naširoko koriste u domovima, zgradama i malim električnim pločama.

Konstrukcija minijaturnog prekidača

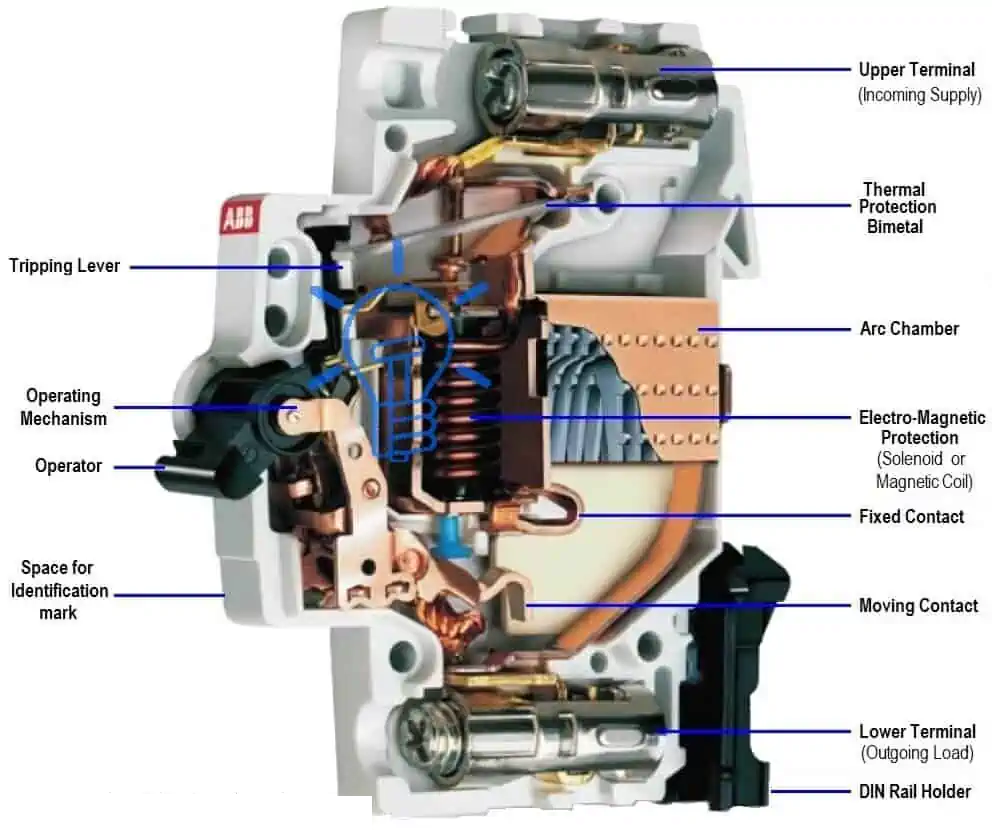

Slika 2. Unutarnji dijelovi minijaturnog prekidača

• Gornji terminal (dolazna opskrba)

Gornji terminal povezuje izvor napajanja s prekidačem.Omogućuje sigurnu električnu ulaznu točku za dolazni vodič.Ovaj terminal osigurava stabilan prijenos struje u unutarnje kontakte.

• Donji terminal (izlazno opterećenje)

Donja stezaljka povezuje prekidač sa zaštićenim krugom.Struja teče iz prekidača kroz ovu točku prema opterećenju.Održava spoj ožičenja čvrstim i pouzdanim.

• Toplinska zaštita Bimetal

Bimetalna traka osjeća toplinu uzrokovanu viškom struje.Savija se kada temperatura poraste i priprema mehanizam za isključivanje struje.Ovaj dio djeluje kao sigurnosni element na temelju temperature.

• Elektromagnetska zavojnica (magnetska zaštita)

Magnetska zavojnica trenutačno reagira na vrlo visoke razine struje.Proizvodi magnetsku silu koja aktivira mehanizam za otpuštanje.To osigurava brzu reakciju tijekom ozbiljnih kvarova.

• Fiksni kontakt

Fiksni kontakt je nepomična vodljiva točka unutar prekidača.Ostaje na mjestu dok se pokretni kontakt otvara ili zatvara prema njemu.Električna struja normalno prolazi kroz ovaj kontaktni par.

• Premještanje kontakta

Pokretni kontakt fizički otvara i zatvara krug.Odvaja se od fiksnog kontakta kada prekidač radi.Ova radnja sigurno prekida električni protok.

• Lučna komora (lučni padobran)

Lučna komora sadrži metalne ploče koje dijele i hlade električni luk.Smanjuje toplinu i sprječava oštećenja unutar prekidača.Ovo štiti uređaj i obližnje žice.

• Radni mehanizam

Radni mehanizam povezuje unutarnji sustav otpuštanja s ručkom.Kontrolira otvaranje i zatvaranje kontakata.Također zaključava prekidač u položaju ON ili OFF.

• Isključujuća poluga

Poluga za okidanje prenosi kretanje sa zaštitnih elemenata na kontakte.Kada se aktivira, otpušta sustav zasuna.To omogućuje automatsko odspajanje.

• Operator (ručica za prebacivanje)

Ručka omogućuje ručno prebacivanje prekidača.Može sigurno uključiti ili isključiti krug.Također prikazuje status prekidača.

• Držač DIN šine

Držač omogućuje jednostavnu montažu unutar razvodnih ploča.Osigurava prekidač na standardnu ​​tračnicu.Ovo pojednostavljuje instalaciju i zamjenu.

Princip rada MCB

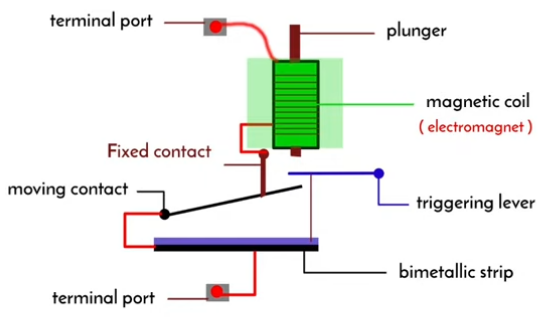

Slika 3. Dijagram radnog mehanizma MCB

Kada teče normalna struja, struja prolazi kroz kontakte bez prekida.Tijekom preopterećenja, toplina se nakuplja u osjetnom elementu i aktivira mehanizam za otpuštanje nakon kratke odgode.Zasun se otključava i kontakti se odvajaju, prekidajući strujni krug.U stanju kratkog spoja, jaka magnetska sila trenutno aktivira mehanizam.Kontakti se brzo otvaraju i između njih se pojavljuje električni luk.Luk ulazi u komoru luka gdje se razdvaja i hladi dok ne nestane.Nakon uklanjanja kvara, prekidač se može resetirati i krug ponovno uspostaviti.

Vrste MCB na temelju krivulje okidanja

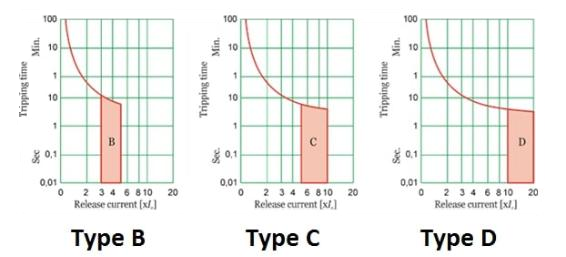

Slika 4. Vrste krivulje okidanja MCB (B, C, D)

Tip B MCB

Tip B MCB dizajniran je za krugove niske udarne struje.Isključuje se kada struja dosegne otprilike tri do pet puta veću od nazivne vrijednosti.To ga čini prikladnim za rasvjetu i ožičenje u kućanstvu.Mali uređaji i otporna opterećenja rade pouzdano s ovom zaštitom.Prekidač se brzo odvaja kako bi zaštitio kabele od pregrijavanja.Obično se koristi u stambenim električnim pločama.

Tip C MCB

Tip C MCB namijenjen je opremi s umjerenom startnom strujom.Radi na približno pet do deset puta većoj struji od nazivne.To omogućuje normalno pokretanje uređaja poput ventilatora i malih motora.Uravnotežuje zaštitu i toleranciju na privremene udare.Mnoge poslovne zgrade koriste ovaj tip prekidača.To je najčešći izbor za krugove opće namjene.

Tip D MCB

Tip D MCB izgrađen je za velika opterećenja udarnom strujom.Isključuje se samo kada struja dosegne oko deset do dvadeset puta veću od nazivne vrijednosti.Teški motori i transformatori zahtijevaju ovu odgodu za pravilno pokretanje.Prekidač izbjegava neželjeno okidanje tijekom uključivanja.Industrijski strojevi često koriste ovu kategoriju.Štiti krugove dok podržava velike startne struje.

Vrste automatskih prekidača na temelju broja polova

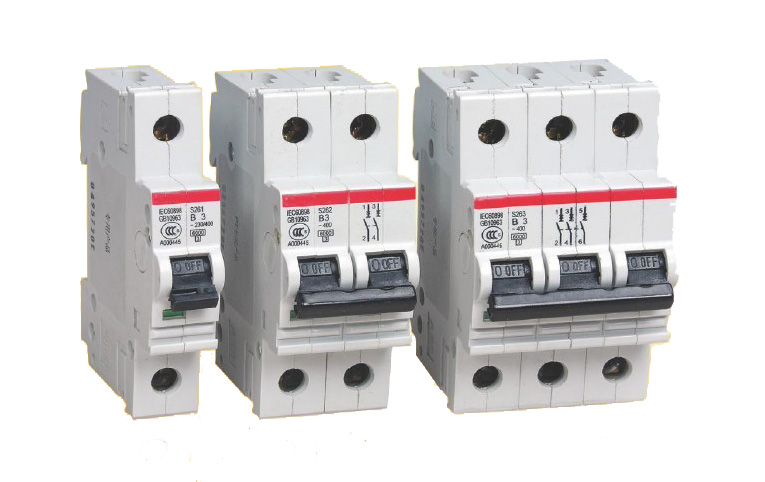

Slika 5. Konfiguracije polova MCB

MCB se također razlikuju po tome koliko žica odvajaju zajedno.Tip pola ovisi o sustavu napajanja kruga.

Jednopolni (SP)

Jednopolni MCB štiti jedan vodič pod naponom u jednofaznom krugu.Isključuje samo faznu žicu kada dođe do kvara.Ova konfiguracija se obično koristi za rasvjetne krugove.Stambene razdjelne ploče naširoko koriste SP prekidače.Kompaktan je i jednostavan za postavljanje.Neutralno ostaje izravno spojeno u ovoj postavci.

Dvopolni (DP)

Dvopolni MCB odvaja i fazni i neutralni vodič zajedno.Ovo osigurava potpunu izolaciju kruga.Poboljšava sigurnost tijekom održavanja i rješavanja problema.Uređaji kao što su bojleri često koriste ovu konfiguraciju.Opskrba postaje potpuno odvojena od opterećenja.Uobičajeno je u zaštiti jednofazne opreme.

Tropolni (TP)

Tropolni MCB štiti tri vodiča pod naponom u trofaznom sustavu.Tijekom kvara sve se faze isključuju istovremeno.Time se sprječava oštećenje fazne neravnoteže na opremi.Industrijski motori i strojevi obično koriste ovaj raspored.Osigurava ravnomjernu izolaciju preko opskrbnih vodova.Trofazne ploče oslanjaju se na TP prekidače za uravnoteženu zaštitu.

Vrste MCB na temelju prekidne sposobnosti

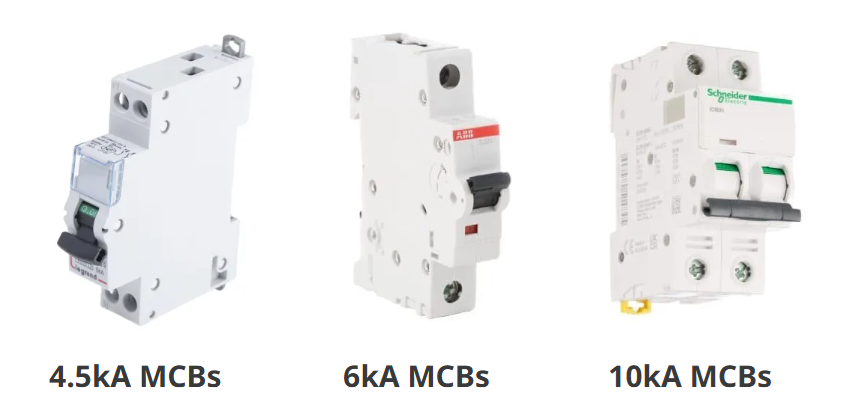

Slika 6. Ocjene prekidne sposobnosti MCB

MCB se klasificiraju prema maksimalnoj struji kvara koju mogu prekinuti.To ovisi o snazi ​​električnog napajanja na mjestu ugradnje.

4,5kA automatski prekidač

4,5 kA MCB je minijaturni prekidač s prekidnom snagom kratkog spoja od 4,5 kiloampera.Dizajniran je za mjesta niže razine kvara gdje je raspoloživa struja kratkog spoja relativno mala.To obično odgovara lakim distribucijskim točkama s duljim napojnim kabelima koji smanjuju struju kvara.U tim mrežama, 4,5 kA prekidne snage MCB može sigurno prekinuti kvarove unutar svoje nazivne granice.Uobičajeno je u osnovnim potrošačkim jedinicama gdje uzvodni izvor nije jako "krut".Ključna točka je da 4,5 kA odgovara slabijim mrežama s ograničenom mogućom strujom kratkog spoja.

6kA automatski prekidač

6kA MCB je minijaturni prekidač strujnog kruga naznačen za prekid do 6 kiloampera struje kvara.Koristi se tamo gdje električno napajanje može isporučiti umjerenu razinu kratkog spoja na razvodnoj ploči.To često uključuje tipične stambene i male komercijalne mreže koje napajaju obližnji transformatori.U usporedbi s uređajima od 4,5 kA, MCB s prekidnom snagom od 6 kA pruža veću granicu otpornosti na kvar u jačim izvorima napajanja.Pomaže osigurati da prekidač može ukloniti veću očekivanu struju kratkog spoja bez oštećenja.Za mnoge građevinske instalacije, 6kA je široko korištena klasa prekidne moći.

10kA automatski prekidač

10kA MCB je minijaturni prekidač koji može sigurno prekinuti do 10 kiloampera struje kratkog spoja.Namijenjen je za točke visoke razine kvara gdje je izvor napajanja jak, a impedancija niska.To uključuje ploče bliže transformatorima, veće komercijalne centrale i mnoge industrijske distribucijske dijelove.MCB s prekidnom snagom od 10 kA pruža veću sposobnost otpornosti za teške uvjete kratkog spoja.Smanjuje rizik od kvara prekidača kada je moguća struja kvara visoka.Ukratko, 10kA je odabrano za jače mreže s većom raspoloživom strujom kratkog spoja.

MCB ocjene i specifikacije

Parametar	Specifikacija
Nazivna struja (u)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Ocijenjeno radni napon (Ue)	230/400V AC
Ocijenjeno učestalost	50/60 Hz
Broj motke	1P, 1P+N, 2P, 3P, 3P+N (4P)
Krivulja putovanja razreda	B, C, D (ponekad K, Z)
Ocijenjeno prekidna sposobnost kratkog spoja	4,5kA, 6kA, 10kA (kA oznaka)
standardno / oznaka sukladnosti	IEC 60898-1 (ili IEC 60947-2)
Nazivna izolacija napon (Ui)	npr. 500 V
Nazivni impuls podnosivi napon (Uimp)	npr. 4kV, 6kV
energija ograničavajuća klasa	Klasa 3 (ako označeno)
Terminal raspon veličine vodiča	npr. 1–25 mm² (ovisi o modelu)
Terminal moment zatezanja	npr. 2,0 N·m (razlikuje se ovisno o modelu)
Mehanički izdržljivost	npr. 10.000–20.000 operacija (ako je navedeno)
Električni izdržljivost	npr. 4000 operacije (ako je navedeno)
stupanj zaštita (IP)	IP20 (tipično za uređaje u kućištima)

Usporedba između MCB i osigurača

I MCB i osigurači štite krugove od prekomjerne struje, ali se razlikuju u radu i rukovanju nakon kvara.Tablica u nastavku uspoređuje njihovo funkcionalno ponašanje.

Parametar	MCB	Osigurač
Nakon putovanja djelovanje	Mogućnost resetiranja	Mora biti zamijenio
Greška indikacija	čisto položaj ON/OFF/TRIP	Često nejasno osim ako postoji pregorjeli indikator
Prebacivanje funkcija	Može se koristiti kao prekidač	Nije namijenjeno za prebacivanje
Ponovno upotrijebite nakon greška	Za višekratnu upotrebu nakon resetiranja	Za jednokratnu upotrebu element
Odgovor dosljednost	Definirano putovanje ponašanje krivulje	Ovisi o vrstu i stanje osigurača
Preopterećenje zaštita	Ugrađeni isključenje preopterećenja	Da, ali ovisi o karakteristikama osigurača
Kratki spoj prekid	Ocijenjeno prekidna sposobnost (označeno kA)	visoko sposobnost prekidanja za mnoge vrste osigurača
Zastoj nakon putovanja	Nisko (reset)	viši (zamijeni, provjeri ocjenu, instaliraj)
Održavanje napor	Niska rutina rukovanje	Zahtijeva rezervne zalihe i zamjena
Trošenje kontakta	ima mehanički kontakti koji stare	Bez pomicanja dijelova u elementu
Rukovanje lukom	Unutarnji luk komora	Luk obrađen unutar tijela osigurača tijekom topljenja
Selektivnost kontrola	Često koordinirano s uzvodnim prekidačima	Može biti vrlo selektivno s pravilnim ocjenjivanjem osigurača
Operativni povratna informacija	Vidljivo položaj ručke	Element stanje nije uvijek vidljivo
Tipično način kvara	Kontakt/mehanizam nositi tijekom dugog vijeka trajanja	Element se topi stalno u pogonu

Primjena minijaturnih prekidača

1. Krugovi stambene rasvjete

MCB štite strujne krugove rasvjete od preopterećenja uzrokovanih greškama u ožičenju ili previše uređaja na jednoj liniji.Omogućuju brzo odspajanje kada struja prijeđe sigurne granice za vodič.Resetiranje je jednostavno nakon što se problem ispravi.To olakšava održavanje kućnih razvodnih ploča.

2. Strujni krugovi utičnica (priključnica).

Utičnice opće namjene mogu vidjeti promjene opterećenja od uređaja i alata.MCB pomaže u zaštiti ožičenja kada je nekoliko uređaja spojeno odjednom.Smanjuje rizik od pregrijavanja kabela zbog trajne prekomjerne struje.Ovo je uobičajena uporaba u domovima i malim uredima.

3. Ogranci klima uređaja i HVAC

Klimatske jedinice podijeljenog tipa i mala HVAC oprema često su zaštićene namjenskim automatskim prekidačima.Prekidač izolira jednu jedinicu za rad bez isključivanja cijele ploče.Također štiti opskrbni vod koji napaja opremu.Ovo održava kvarove lokaliziranim u jednom krugu.

4. Bojleri i mali fiksni kućanski aparati

Mnoga fiksna opterećenja rade dulje vrijeme, tako da zaštita kruga mora biti stabilna i pouzdana.MCB osiguravaju automatsko odspajanje kada se pojavi abnormalna struja.Također omogućuju prikladnu izolaciju za održavanje.To je uobičajeno u stanovima i poslovnim zahodima.

5. Razdjelne ploče i podploče

MCB se koriste kao izlazni dodaci u glavnim pločama i podpanelama.Oni štite ogranke i pomažu organizirati opterećenja prema području ili funkciji.Ovo poboljšava izolaciju greške i smanjuje vrijeme za rješavanje problema.

6. Komercijalna rasvjeta i strujni krugovi

Uredi, trgovine i male zgrade koriste mnogo zasebnih krugova za rasvjetu, utičnice i opremu.MCB štite svaki krug neovisno kako bi ograničili utjecaj kvara.Ovo održava bitne dionice u radu ako se jedan strujni krug prekine.Podržava sigurniji svakodnevni rad.

7. Upravljačke ploče i pomoćni krugovi automatizacije

Upravljačko ožičenje za releje, senzore i pomoćna napajanja često treba kompaktnu zaštitu.MCB pristaju na upravljačke ploče na DIN-šinu i pružaju jasnu izolaciju.Pomažu u sprječavanju širenja malih kvarova na druge upravljačke dijelove.To je uobičajeno u industrijskim upravljačkim ormarima.

8. Mali motori i pumpe (zaštita grana)

Mnogi mali motori napajaju se iz namjenskih strujnih krugova zaštićenih MCB-ima.Prekidač brzo odvaja krug motora tijekom nenormalnih strujnih uvjeta.Također daje jednostavnu ON/OFF izolacijsku točku na ploči.Ovo se često koristi za pojačala, ventilatore i male pumpe.

Kako odabrati pravi automatski prekidač?

Korak 1: Odredite opterećenje kruga i odaberite nazivnu struju

Započnite popisom priključenog opterećenja i normalne struje strujnog kruga.Odaberite nazivnu struju MCB-a koja može nositi očekivanu struju opterećenja bez neželjenog okidanja.Ako opterećenje varira, temeljite izbor na najvišoj normalnoj radnoj struji, a ne na povremenim kratkim vršnim vršcima.Neka nazivna vrijednost bude usklađena s kapacitetom vodiča kruga koji se koristi u tom vodu.Ovaj korak postavlja osnovnu "veličinu" minijaturnog prekidača.

Korak 2: Odaberite krivulju okidanja na temelju ponašanja pri udaru

Provjerite ima li opterećenje veliki startni udar, poput motora, kompresora ili transformatora.Upotrijebite krivulju koja tolerira očekivani udar, a istovremeno omogućuje brzo odspajanje za kvarove.Tip B odgovara opterećenjima s niskim udarnim udarima, tip C odgovara umjerenim udarnim udarima, a tip D odgovara opremi s visokim udarnim udarima.Odaberite krivulju koja odgovara načinu na koji opterećenje počinje, a ne samo kako se zove.Ovo sprječava ponovljena neugodna putovanja tijekom pokretanja.

Korak 3: Odaberite broj polova koji odgovara opskrbnom sustavu

Odredite je li strujni krug jednofazni ili trofazni i trebate li izolirati nultu fazu.Koristite SP za jedan vodič pod naponom, DP za izolaciju faze i nule zajedno, i TP za trofazne vodove.Za trofazni s neutralnom izolacijom odaberite zaštitu u stilu TPN/4P prema zahtjevima dizajna sustava.Odabir pola odnosi se na sigurno odvajanje pravih vodiča zajedno.Ovaj korak osigurava ispravnu izolaciju i kompatibilnost ožičenja.

Korak 4: Provjerite moguću razinu kratkog spoja i odaberite prekidnu sposobnost (kA)

Procijenite raspoloživu struju kvara na mjestu ugradnje koristeći podatke o opskrbi ili izračun kratkog spoja.Odaberite nazivnu prekidnu sposobnost (kao što je 4,5 kA, 6 kA ili 10 kA) koja je jednaka ili veća od očekivane struje kratkog spoja.Jači izvori napajanja i ploče bliže transformatorima obično trebaju viši kA MCB.Ovaj izbor odnosi se na sigurno izdržavanje i prekidanje maksimalne razine greške.To je jedna od najvažnijih sigurnosnih provjera.

Korak 5: Konačna provjera podudaranja označavanja za odabrani MCB

Potvrdite da nazivna pločica odabranog MCB-a odgovara zahtjevima kruga za polove, krivulju i prekidnu sposobnost.Ponovno provjerite je li odabrana nazivna struja usklađena s očekivanom razinom opterećenja i ograničenjem dizajna kruga.Osigurajte da je odabir prekidača dosljedan u sličnim krugovima na istoj ploči kako bi koordinacija zaštite bila predvidljiva.Ako je razina kvara nesigurna, upotrijebite sigurniju opciju odabirom više klase prekidne sposobnosti.Ovaj posljednji korak smanjuje pogreške neusklađenosti prije instalacije.

Zaključak

MCB isključuje napajanje tijekom abnormalne struje i može se resetirati nakon uklanjanja kvara.Ispravan odabir ovisi o struji opterećenja, ponašanju pri pokretanju, vrsti napajanja i razini kvara.Poznavanje njegovih tipova i ocjena pomaže osigurati sigurnu i stabilnu zaštitu kruga.Pravilna uporaba smanjuje štetu i poboljšava električnu sigurnost.
