TMS320C6713BZDP225 DSP Vodič: Značajke, pinout, aplikacije, alternative i podatkovni list

Ovaj se vodič odnosi na TMS320C6713BZDP225, brzog procesora digitalnog signala (DSP).Objašnjava kako čip funkcionira, za što se koristi i zašto je to snažan izbor za poslove koji trebaju brzu i točnu obradu.Vodič pokriva ključne značajke čipova poput brzine od 225 MHz, podrške s pomičnom točkom, velike memorije i korisnih ugrađenih alata kao što su audio priključci i memorijska sučelja.Također pokazuje kako ga povezati, kako ga programirati korak po korak, gdje se može koristiti i koje druge slične dijelove možete odabrati ako je potrebno.

Katalog

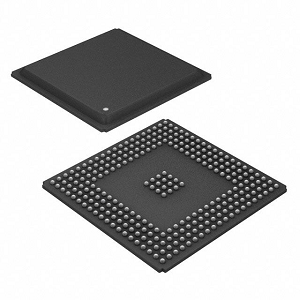

TMS320C6713BZDP225

A TMS320C6713BZDP225 snažan je digitalni procesor signala s pomičnom za tok (DSP) dizajniran za rukovanje zadacima velike brzine i visoke preciznosti.Pripadajući TMS320C6000 ™ DSP platformi, posebno obitelji C67X, ovaj čip djeluje brzinom od 225 MHz i isporučuje do 1350 MFLOP -a i 1800 MIP -a procesne snage.Izgrađen oko poboljšane vrlo duge arhitekture riječi (VLIW), može izvršiti do osam uputa paralelno po ciklusu.Uređaj integrira 264 KB RAM-a na čipu i podržava vanjsku memoriju poput SRAM-a i SDRAM-a kroz 32-bitno vanjsko memorijsko sučelje (EMIF).Također nudi snažnu perifernu podršku, uključujući višekanalne audio serijske portove (MCASP), puferirane serijske portove (MCBSP), 16-bitno host-port sučelje (HPI) i 16-kanalni EDMA kontroler za učinkovito kretanje podataka.

Osigurajte svoje skupne narudžbe TMS320C6713BZDP225 danas kako biste bez odgađanja održavali svoje projekte.

TMS320C6713BZDP225 CAD modeli

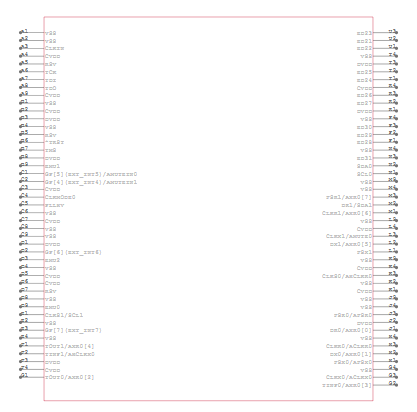

TMS320C6713BZDP225

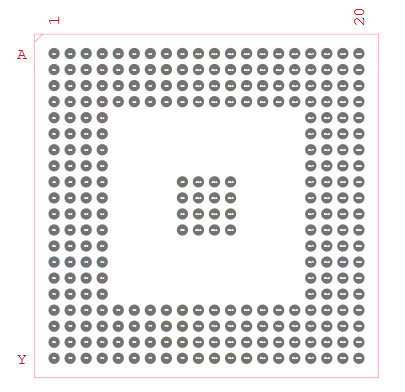

TMS320C6713BZDP225

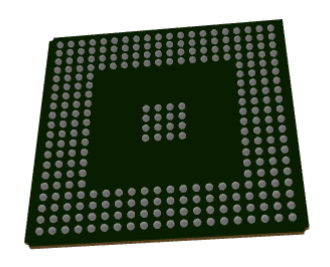

TMS320C6713BZDP225 3D model

TMS320C6713BZDP225

Osnovna arhitektura: Procesor se temelji na VLIW arhitekturi, koja mu omogućuje da paralelno izvrši do osam uputa tijekom svakog ciklusa sata.Ova arhitektura maksimizira propusnost i učinkovitost, što čip čini prikladnim za izračunavanje aplikacija poput obrade i analize signala.

Brzina sata: Radeći na frekvenciji od 225 MHz, čip pruža velike mogućnosti obrade velike brzine.Ova brzina takta osigurava uravnoteženi kompromis između performansi i potrošnje energije, što je dobro u ugrađenim i industrijskim sustavima.

Performanse: S mogućnošću izvođenja do 1350 milijuna operacija s pomičnim zastojem u sekundi (MFLOPS) i 1800 milijuna uputa u sekundi (MIPS), ovaj DSP učinkovito obrađuje složene algoritme i velike brojčane računanje.

Memorija na čipu: Procesor integrira 264 KB brzog memorije na čipu.To omogućava brz pristup važnim podacima i uputama, smanjujući kašnjenje i poboljšanje brzine izvršenja.

Sučelje vanjskog memorije: Posvećeno 32-bitno vanjsko memorijsko sučelje (EMIF) podržava širok raspon uređaja vanjske memorije, uključujući SRAM, SDRAM i Flash.To omogućava sustavu da proširi kapacitet memorije na temelju zahtjeva za aplikacijom.

Radni napon: CHIP djeluje na niskom naponu jezgre od 1,26V kako bi se smanjila potrošnja energije, zadržavajući kompatibilnost s 3.3 V I/O standardima, što je uobičajeno u mnogim ugrađenim sustavima.

Višekanalni audio serijski portovi: Uključuje dva MCASP sučelja za prijenos i primanje višekanalnih audio podataka.Ovi su portovi važni u aplikacijama poput miješanja zvuka, prepoznavanja glasa i digitalne obrade glazbe.

Višekanalni puferirani serijski portovi : Dva MCBSP-a nude serijsku komunikaciju velike brzine za povezivanje s kodecima, digitalnim senzorima ili drugim serijskim uređajima.Oni pružaju fleksibilnost u prijenosu i audio i kontrolnih podataka.

Sučelje host-port (HPI): 16-bitni HPI omogućava brzi i izravni komunikacijski kanal između DSP-a i procesora domaćina, omogućavajući učinkovitu razmjenu podataka tijekom uklanjanja pogrešaka u sustavu ili operacija.

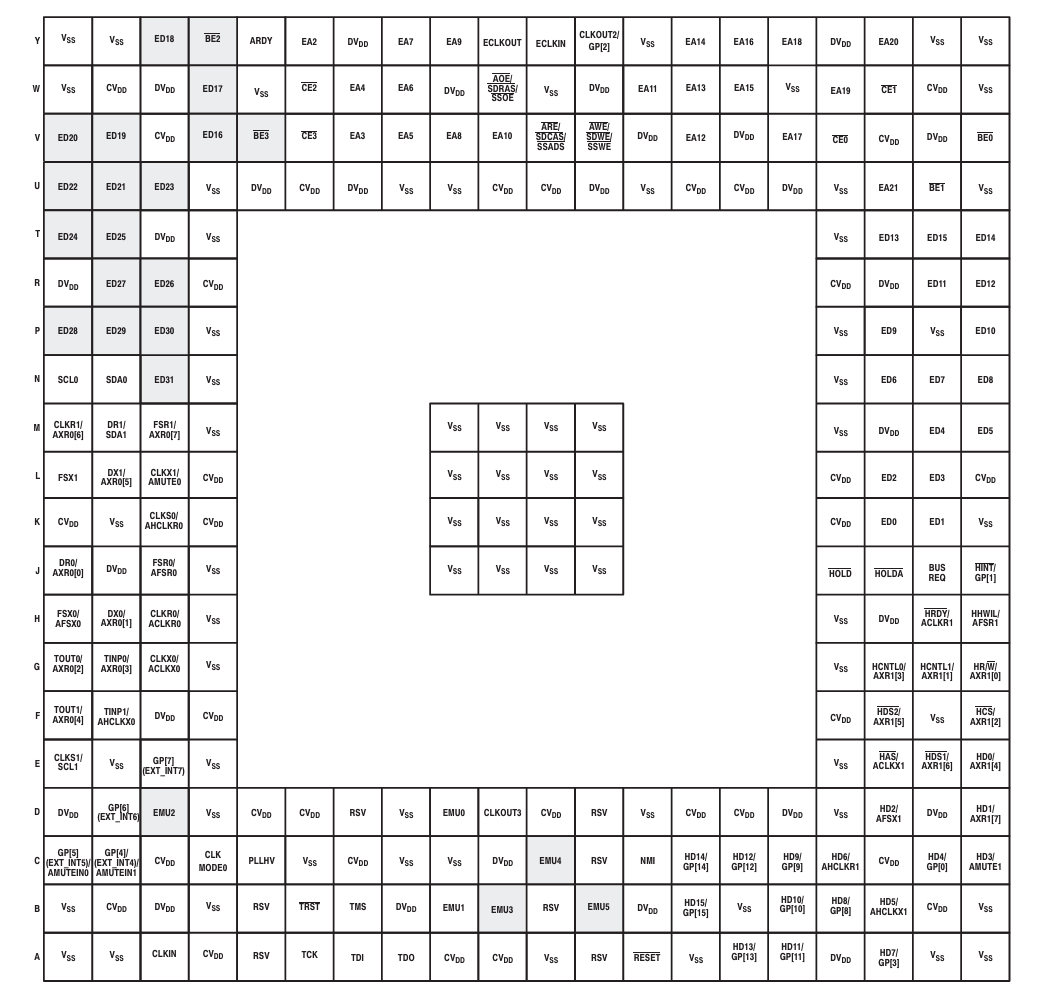

TMS320C6713BZDP225 PINOUT DIJAGRAM

Ovaj pinout dijagram pokazuje kako je svaka veza (ili "kugla") raspoređena na dnu TMS320C6713BZDP225 čip, koji koristi BGA paket od 225 lopta.Redovi (A do Y) i stupci (1 do 15) tvore mrežu, a svaki kvadrat pokazuje koja je funkcija ili napajanje dodijeljena toj lokaciji.Čip ima mnogo igle za napajanje poput VSS (tlo) i CVDD ili DVDD (napajanje), koji se šire okolo kako bi se čip ravnomjerno napajao.Igle poput Clkina, Reseting, TMS, TDI i TDO blizu dna koriste se za programiranje i uklanjanje pogrešaka s JTAG -om.

Ostale igle povezuju procesor s vanjskim dijelovima poput memorije i drugih uređaja.Oni uključuju adresne linije (EAX), podatkovne linije (EDX), CHIP odabir (CEX) i upravljačke signale (Hold, BusReq, itd.).Također ćete vidjeti igle za serijsku komunikaciju poput MCBSP-a i I/OS-a (GPIO), što čip čini fleksibilnim za mnoge dizajne.U sredini čipa, više je VSS i VDD pinova grupirano kako bi pomogli u stabilnoj ravnoteži snage i topline.Ovaj izgled pomaže procesoru da glatko radi, pogotovo jer je dizajniran za zadatke digitalnog signala za velike brzine.

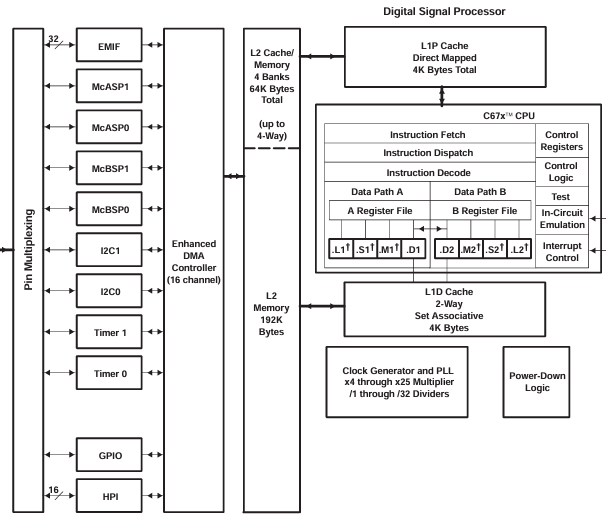

TMS320C6713B funkcionalni blok dijagram

Funkcionalni blok dijagram TMS320C6713B, uključujući TMS320C6713BZDP225, pokazuje kako ovaj digitalni procesor signala (DSP) radi i povezuje se s drugim komponentama.U središtu je C67x+ CPU jezgra koja koristi posebnu vrstu dizajna nazvanog VLIW (vrlo dugačka riječ o uputama).To mu omogućuje istovremeno pokretanje do osam uputa, što ga čini vrlo brzim za zadatke poput audio ili obrade signala.Procesor ima dva glavna staza podataka, put A i put B, svaki sa svojim setom registra i jedinica za rukovanje matematičkim i logičkim operacijama.To pomaže procesoru da brzo i učinkovito obrađuje složene proračune.

Za memoriju, DSP uključuje L1 predmemorije za upute i podatke (4KB svaki) i veću L2 memoriju (192kb), koji mogu djelovati kao predmemorija ili se izravno koristiti.Tu je i predmemorija/memorijski kontroler koji upravlja do četiri memorijska bloka od 64kb, pomažući ubrzati pristup podataka.Čip uključuje DMA kontroler sa 16 kanala za pomicanje podataka između memorije i perifernih uređaja bez usporavanja CPU -a.Podržava različita sučelja poput EMIF -a za vanjsku memoriju, MCASP i MCBSP za serijsku komunikaciju, I2C, Timers, GPIO i HPI za interakciju domaćina.Oni su povezani pomoću PIN multipleksiranja, omogućavajući fleksibilnu konfiguraciju na temelju potreba projekta.Također ima sustav sata s PLL-om koji prilagođava brzinu množenjem ili dijeljenjem ulaznog sata i logikom za uštedu energije.Za uklanjanje pogrešaka i kontrolu sustava uključuje emulaciju u krugu i kontrolu prekida.

TMS320C6713BZDP225 Specifikacije

Tip	Parametar
Proizvođač	Teksaški instrumenti
Niz	TMS320C67X
Pakiranje	Pladanj
Status dijela	Aktivan
Tip	Plutajuća točka
Sučelje	Host sučelje, i2c, mcasp, mcbsp
Brzina sata	225MHz
Nehlapljiva memorija	Vanjski
Ram na čipu	264kb
Napon - I/O	3.30V
Napon - jezgra	1.26V
Radna temperatura	0 ° C ~ 90 ° C (TC)
Montažni tip	Površinski nosač
Paket / slučaj	272-bbga
Paket uređaja dobavljača	272-BGA (27x27)
Broj osnovnog proizvoda	TMS320

TMS320C6713BZDP225

Audio obrada

TMS320C6713BZDP225 široko se koristi u audio sustavima zbog njegovih mogućnosti visokih performansi i obrade.Idealan je za zadatke kao što su izjednačavanje, filtriranje, otkazivanje odjeka, stvaranje zvučnih efekata i dinamička kontrola raspona u digitalnim mikserima, procesorima efekata i studijskog zupčanika.Njegova podrška za višekanalne serijske portove (MCASP i MCBSP) čini ga savršenim za audio ulazne/izlazne operacije, sustave prepoznavanja glasa, digitalne glazbene instrumente i visokokvalitetne sustave za pojačanje zvuka.

Telekomunikacija

U polju telekomunikacije, ovaj DSP igra ulogu u rukovanju brzim tokovima podataka i složenim shemama modulacije.Koristi se u obradi baze unutar staničnih baznih stanica i modema.Sposobnost procesora za upravljanje naprednim algoritmima za korekciju pogrešaka, suzbijanje odjeka i kompresiju podataka osigurava pouzdan prijenos glasa i podataka kroz mreže.Također podržava zadatke za oblikovanje prometa i obradu paketa u usmjerivačima i prekidačima, doprinoseći učinkovitim i inteligentnim komunikacijskim sustavima.

Medicinsko snimanje

TMS320C6713BZDP225 koristi se u medicinskoj opremi poput ultrazvuka, CT i MRI strojeva.Omogućuje brzu obradu slikovnih podataka, obavljanja funkcija poput smanjenja buke, poboljšanja ruba i rekonstrukcije slike u vremenu.Svojim moćnim aritmetičkim jedinicama i mogućnostima rukovanja memorijom, ovaj DSP poboljšava jasnoću slike i smanjuje dijagnostičke kašnjenja.Njegova reaktivnost važna je za primjene u kojima su postupci praćenja pacijenata ili vođeni slikama osjetljivi na vremenski osjetljivi.

Industrijska automatizacija

U okruženjima za industrijsku kontrolu, ovaj DSP vjeruje se preciznoj motoričkoj kontroli, robotici i nadzoru.Obrađuje podatke senzora iz motora i pokretača kako bi se osigurala točna kontrola pokreta, što je važno za CNC strojeve, montažne linije i robotiku.Njegova brza obrada signala omogućuje pouzdane sustave za kontrolu povratnih informacija, osiguravajući energetsku učinkovitost i operativnu sigurnost.Uređaj se također koristi u pametnim senzorskim mrežama za provođenje lokalne analize podataka i smanjenje opterećenja na centraliziranim sustavima.

Automobilski sustavi

U modernim vozilima ovaj DSP podržava i infotainment i sigurnosne primjene.Obradi audio i videozapisne obrade podataka za sustave za zabavu automobila, uključujući otkazivanje buke i poboljšanje zvuka.Nadalje, IT obrađuje podatke senzora u naprednim sustavima pomoći vozaču (ADAS), pomažući u otkrivanju objekata, upozorenja o odlasku u traku i prilagodljivoj kontroli.Njegova pouzdanost i brzina čine je prikladnim za zadatke unutar automobilske elektronike.

Vojni i zrakoplovstvo

TMS320C6713BZDP225 koristi se u radarskim, sonarskim i sigurnim komunikacijskim sustavima u obrambenim aplikacijama.Obrađuje otkrivanje signala, filtriranje buke i analizu valnog oblika za sustave za nadzor i ciljanje.U zrakoplovstvu podržava dekodiranje satelitskog komunikacijskog signala i obradu telemetrije.Sposobnost procesora da izdrži zahtjevna opterećenja podataka i pruža izlaz osigurava njegovu pouzdanost u robusnim i visokim ulogama.

TMS320C6713BZDP225 slični dijelovi

• TMS320C6713BGDP225

TMS320C6713BGDP225 je bliska varijanta TMS320C6713BZDP225, dijeleći istu brzinu od 225 MHz i BGA paket od 272 lopte.Primarna razlika leži u unutarnjem pakiranju ili neznatnim proizvodnim razlikama (često povezanim s opcijama temperature ili opcijama materijala) što može utjecati na lanac opskrbe ili usklađenost s regulatornim uvjetima za određena okruženja.Budući da nudi identičnu izvedbu i kompatibilnost s PIN-om, služi kao izravna zamjena pada, što ga čini jednom od najprikladnijih alternativa ako BZDP225 nije dostupan.

• TMS320C6713BZDP300

TMS320C6713BZDP300 povećava performanse s bržom brzinom takta od 300 MHz uz održavanje istih BGA paketa i zahtjeva za naponom.Ova povećana brzina obrade omogućava brže izvršavanje algoritama s pomičnom točkom, što je idealno za aplikacije koje zahtijevaju veću propusnost, poput napredne audio obrade ili prikupljanja podataka.Za one koji žele poboljšati performanse sustava bez redizajniranja hardvera, ovo je superiorna nadogradnja u odnosu na verziju 225 MHz.

• TMS320C6713BGDP300

TMS320C6713BGDP300 nudi istu snagu obrade od 300 MHz kao i BZDP300, ali poput BGDP225, može sadržavati manje razlike u unutarnjem pakiranju ili montažnom materijalu.Ostaje kompatibilan s PIN-om i funkcionalno identičan u većini slučajeva primjene.To ga čini izvrsnom alternativom visokih performansi, posebno za industrijska ili regulirana okruženja u kojima bi mogla biti potrebna fleksibilnost i usklađenost sa komponentama.

TMS320C6713BZDP225 Koraci programiranja

1. Postavite razvojno okruženje

Da biste započeli programiranje TMS320C6713BZDP225, morate instalirati CODE Composer Studio (CCS), službeno razvojno okruženje Texas Instruments (IDE).Ovo okruženje podržava sastavljanje, uklanjanje pogrešaka i upravljanje DSP projektima.Spojite DSP Starter Kit (DSK) ili bilo koju podržanu razvojnu ploču putem USB -a ili JTAG sučelja na vaše računalo.Provjerite je li ploča pravilno napajana i da li su upravljački programi pravilno instalirani.Jednom kada CCS prepozna hardversku vezu, spremni ste konfigurirati svoj projektni radni prostor.

2. Stvorite i konfigurirajte novi projekt

Pokrenite CCS i stvorite novi projekt posvećen uređaju TMS320C6713.Odaberite odgovarajuću ciljanu konfiguraciju, posebno odabirom jezgre C6713 DSP.Nakon toga, konfigurirajte postavke prevodilaca i veznika, oni uključuju definiranje odjeljaka memorije, navođenje uključuju direktorije i prilagođavanje zastava za optimizaciju.Ako koristite bilo koju biblioteku treće strane ili TI-jev DSP/BIOS kernel, ovo je ujedno i faza u kojoj ih dodate u projektno okruženje.

3. Razviti svoj aplikacijski kod

Sada je vrijeme da napišete stvarnu prijavu.Kôd se može napisati u C radi jednostavnosti ili u sklopu za maksimalne performanse.C6713 podržava vrlo učinkovito izvršavanje DSP algoritama, a TI nudi optimizirane DSP knjižnice (npr. DSPlib, IMGlib) za ubrzanje razvoja.Obavezno dizajnirajte s upravljanjem memorijom na umu, koristeći unutarnju RAM -u učinkovito dok organizirate veće podatke u vanjskoj memoriji putem EMIF -a.Obrada signala često uključuje izvršavanje brzog petlje, rukovanje međuspremnik i upravljanje prekidom, tako da u skladu s tim strukturirate svoju logiku.

4. Izgradite i uklanjam pogrešku prijave

S spremom izvornog koda, koristite CCS za izgradnju projekta.Proces izrade sastavlja kôd i povezuje ga za proizvodnju datoteke izvršne (.OUT).Učitajte ovaj izlaz u DSP putem CCS -a.Tada možete započeti postupak uklanjanja pogrešaka pomoću CCS alata, postaviti prijelomne točke, gledati varijable, pregledati registre i korak kroz upute.Ovaj je korak važan za hvatanje logičkih ili vremenskih problema, posebno u zadacima obrade signala.

5. Testirajte i optimizirajte

Nakon što vaš program pokrene bez pogrešaka, obavite funkcionalno testiranje kako biste osigurali da se ponaša kako je predviđeno u praktičnim slučajevima upotrebe.Koristite CCS -ove alate za profiliranje i usporedbu za mjerenje mjernih podataka poput ciklusa uputa, upotrebe memorije i kašnjenja u obradi.Na temelju ovih uvida, optimizirajte svoj kôd za brzinu izvršenja i učinkovitost resursa.Uobičajene tehnike optimizacije uključuju uklanjanje petlje, minimiziranje pristupa memoriji i iskorištavanje paralelne arhitekture uputa VLIW DSP jezgre.

6. Upotrijebite prijavu

Nakon testiranja i optimizacije, pripremite konačnu proizvodnju spremnu za proizvodnju.Ako će DSP pokrenuti samostalno, morat ćete programirati aplikaciju u nehlapljivu flash memoriju tako da se automatski pokreće pri napajanju.Ovaj korak može zahtijevati alate poput flash programera ili konfiguracije bootloader -a.Konačno, dokumentirajte postupak postavljanja, memorijsku kartu, strukturu izvornog koda i ponašanje sustava kako biste podržali budući razvoj, ažuriranja ili potrebe uklanjanja pogrešaka.

TMS320C6713BZDP225 Prednosti

Preciznost s plutajućim točkama

TMS320C6713BZDP225 pruža nativnom podrškom za operacije s plutajućim točkama, što ga izdvaja od mnogih DSP-a s fiksnom točkom.Ova sposobnost uvelike pojednostavljuje razvoj složenih matematičkih algoritama uklanjanjem potrebe za ručnim skaliranjem i aritmetičkim upravljanjem fiksnom točkom.Točnost plutajuće točke vrijedna je pri radu sa širokim dinamičkim rasponima ili osjetljivim podacima, osiguravajući da su rezultati precizniji i lakši za provjeru u testiranju.

Učinkovita arhitektura

U jezgri TMS320C6713BZDP225 nalazi se vrlo dugačka arhitektura riječi (VLIW) koja procesoru omogućuje izvršavanje do osam uputa istovremeno po ciklusu takta.Ovaj paralelizam bitno povećava propusnost, čineći čip dobro prilagođenim računalnim aplikacijama kao što su FFT, filtriranje ili prilagodljive upravljačke petlje. To znači mogućnost implementacije naprednijih algoritama u okviru čvršćeg ograničenja, optimizirajući ukupne performanse sustava bez potrebe za više procesora ili ko-obrazaca.Arhitektura je osmišljena kako bi učinkovito iskoristila paralelizam na razini upute, pomažući u smanjenju kašnjenja i poboljšanju brzine izvršenja.

Robusna periferna integracija

DSP je izgrađen s svestranim I/O i memorijskim mogućnostima povezivanja memorije, uključujući višekanalne audio serijske portove (MCASP), višekanalne puferirane serijske portove (MCBSP) i moćnim 32-bitnim vanjskim memorijskim sučeljem (EMIF).Ova sučelja olakšavaju integraciju s različitim vanjskim uređajima kao što su audio kodeci, senzori, pretvarači podataka ili vanjska RAM/flash memorija.Integrirani periferni uređaji smanjuju potrebu za logikom ili procesorima vanjskog ljepila, pomažući u pojednostavljivanju dizajna sustava i smanjenju troškova razvoja.

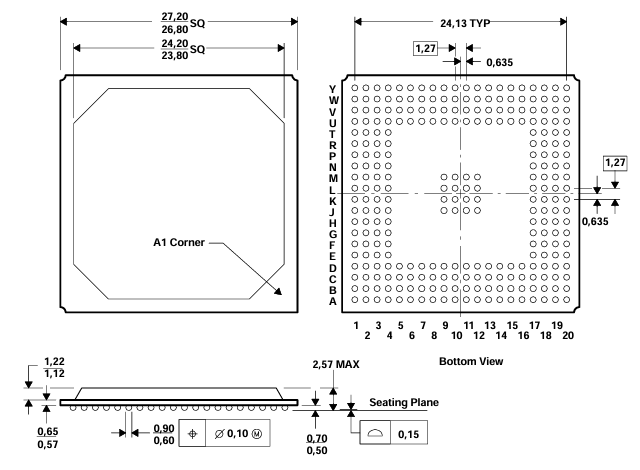

TMS320C6713BZDP225 Dimenzije pakiranja

• Vrsta paketa: Plastična lopta rešetka (PBGA)

• Veličina tijela::

Nominalno: 24,20 mm × 24,20 mm

Minimalno: 23,80 mm × 23,80 mm

Maksimalno: 24,20 mm × 24,20 mm (vanjski rub)

• Kuglica: 1,27 mm tipično

• Promjer lopte: 0,90 mm (nominalno), 0,60 mm (min)

• Visina paketa: 1,22 mm (max), 1,12 mm (min)

• Zrakoplov za sjedenje do kuglice: 0,15 mm

• Lopta: 20 × 20 rešetka s nekim nedostajućim položajima (ukupno 272 kuglice)

• Kod obrisa paketa: S-PBGA-N272

Obris paketa

TMS320C6713BZDP225 Proizvođač

TMS320C6713BZDP225 proizvodi Teksaški instrumenti (Ti), globalno priznati lider u industriji poluvodiča.Sa sjedištem u Dallasu u Teksasu, TI je izgradio dugogodišnju reputaciju za inovacije u analognim i ugrađenim tehnologijama obrade.S desetljećima stručnosti u digitalnoj obradi signala, TI je razvio TMS320C6000 ™ DSP platformu (pod kojom je pokrenuta serija C6713) radi rješavanja složenih računalnih potreba u industriji.Kao proizvođač, TI osigurava strogu kontrolu kvalitete, opsežnu dokumentaciju i kontinuiranu podršku softverskih alata kroz svoj ekosustav, uključujući studio Composer Studio i optimizirane DSP biblioteke.Mnogi vjeruju ne samo za hardver visokih performansi poput TMS320C6713BZDP225, već i za pouzdanost i dugoročnu dostupnost koju zahtijevaju kritične i industrijske aplikacije.

Zaključak

TMS320C6713BZDP225 je moćan DSP koji može podnijeti teške zadatke poput obrade zvuka, komunikacijskih signala, medicinskih slika i pametnih strojeva.Radi brzo, precizno obrađuje brojeve i lako se povezuje s memorijom i drugim uređajima.Koristi se u mnogim poljima kao što su Audio, Telecom, Healthcare, tvornice, automobili i obrambeni sustavi.Također dolazi s dobrom podrškom, alatima za razvoj i dugoročnom pouzdanošću.Sve u svemu, to je pametan i pouzdan izbor za složene projekte koji trebaju snažnu obradu.
