XCS20-3TQ144I FPGA vodič: značajke, aplikacije, alternative i podatkovni list

Ovaj vodič govori o XCS20-3TQ144i, vrsti FPGA čipa iz obitelji Spartan/XL.Objašnjava što čip radi, kako funkcionira i gdje se može koristiti.Saznat ćete o njegovom logičkom kapacitetu, ulaznim/izlaznim iglama, razinama napona i načinu na koji se bavi različitim temperaturama.Također obuhvaća kako programirati čip korak po korak, kako se signali kreću i izlaze iz njega, kako spojiti više čipova i kakve projekte je ovaj čip dobar.Članak također ističe dimenzije paketa, pozadinu proizvodnje i prikladne alternativne modele za različite dizajnerske potrebe.

Katalog

XCS20-3TQ144I pregled

A XCS20-3TQ144I, izgrađena za isporuku ekonomične programabilne logike za aplikacije kojima je potrebna umjerena gustoća logike i fleksibilne I/O mogućnosti.Nudi oko 20 000 sustava sustava, pružajući dovoljno logičkih resursa za implementaciju digitalnih dizajna.Djeluje na 3.3V s I/O kompatibilnošću za sustave 3.3V i 2.5V, podržava brzinu brzine "-3", označavajući ravnotežu između performansi i upotrebe energije.Ocijenjen je za industrijske temperature od -40 ° C do +100 ° C, što ga čini pogodnim za teška okruženja.Osvrće se na arhitekturu XC4000, s robusnom podrškom za programiranje u sustavu i brzinama sustava iznad 80 MHz, nekada idealno za obradu signala, logičko prototipiranje i kontrolnu logiku u uređajima osjetljivim na troškove.Spartan i Spartan-XL obitelj predstavlja Xilinxovu ranu generaciju FPGA-a usmjerenih na uravnoteženje performansi i pristupačnosti.Izgrađeni na XC4000 arhitekturi, oni pružaju logičke značajke idealne za aplikacije osjetljive na troškove.

Ako vaš projekt ovisi o ovom pouzdanom spartanskom uređaju, danas osigurajte svoje skupne narudžbe XCS20-3TQ144i kako biste osigurali dostupnost dok zalihe traju.

XCS20-3TQ144I CAD modeli

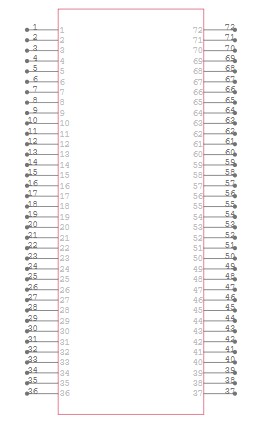

XCS20-3TQ144I simbol

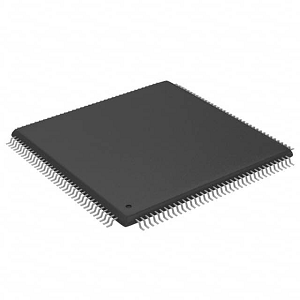

XCS20-3TQ144i

XCS20-3TQ144I 3D model

XCS20-3TQ144I značajke

Logika: XCS20-3TQ144i pruža oko 20 000 kapija sustava, što daje odgovarajući prostor za implementaciju složenih digitalnih logičkih krugova.Taj je kapacitet dobro prilagođen za logičke aplikacije srednjeg raspona, poput državnih strojeva, kontrolera sučelja i zadataka umjerene obrade signala bez potrebe za FPGA resursima visoke gustoće.

I/O igle: Uz podršku za do 113 ulaznih/izlaznih igara, uređaj omogućuje fleksibilnu komunikaciju s vanjskim komponentama.Ove I/O linije mogu se konfigurirati za različite standarde, omogućujući sučeljavanje FPGA sa senzorima, memorijskim modulima, komunikacijskim sabirnicama i drugim perifernim uređajima sustava s lakoćom.

Radni napon: Uređaj djeluje na opskrbi jezgrom 3.3V i kompatibilan je s 3.3 V i 2.5 V I/O standardima.Ova fleksibilnost napona osigurava lakšu integraciju s mješovitim naponskim sustavima i minimizira potrebu za dodatnim komponentama koje mijenjaju razinu u dizajnu.

Brzina brzina: Brzina "-3" identificira karakteristike unutarnjeg vremena i kašnjenja razmnožavanja uređaja.Ova klasifikacija pomaže u procjeni maksimalnih radnih frekvencija i ograničenja vremena, posebno za sinkrone dizajne ili aplikacije koje zahtijevaju pouzdanu performanse vremena.

Temperaturni raspon: Ocijenjeno za industrijski temperaturni raspon od -40 ° C do +100 ° C, XCS20-3TQ144i je izgrađen za pouzdani rad u zahtjevnim okruženjima.Pogodan je za upotrebu u robusnim aplikacijama poput industrijske automatizacije, vanjskih sustava i automobilske elektronike gdje je potrebna široka toplinska tolerancija.

Konfiguracija : Ovaj FPGA podržava programiranje u sustavu, omogućavajući ažuriranje i izmjenu dizajna čak i nakon što se čip montira na PCB.Ova je sposobnost korisna tijekom prototipa i nadogradnje polja, jer povećava fleksibilnost i skraćuje cikluse razvoja.

Poštivanje: XCS20-3TQ144i nije ROHS kompatibilan, što znači da može sadržavati olovo ili druge ograničene tvari.Iako je pogodno za mnoge industrijske i naslijeđene sustave, ovo ograničenje može utjecati na njegovu podobnost za upotrebu u novim proizvodima vezanim za trenutne standarde za zaštitu okoliša i sigurnosti.

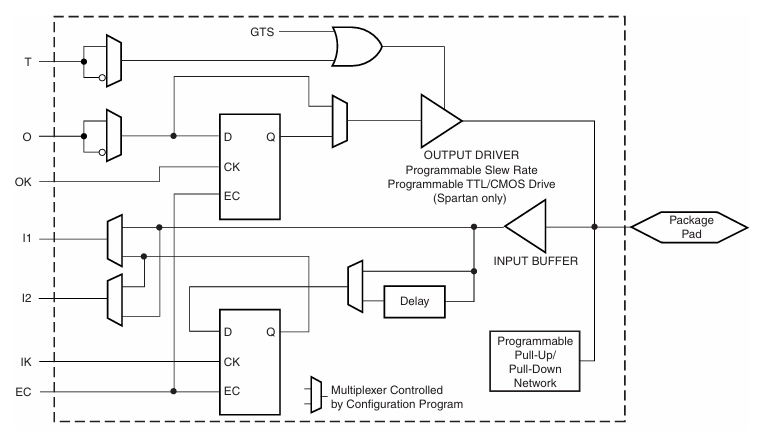

Pojednostavljeni Spartan/XL IOB blok dijagram

Ovaj dijagram pokazuje kako I/O blok (IOB) u Spartan/XL FPGA, kao što je XCS20-3TQ144i obrađuje signale koji ulaze i izlaze iz čipa.Upravlja i ulaznim i izlaznim funkcijama koristeći konfigurabilnu logiku.Za izlaz, signal prolazi kroz multiplekser i može se pohraniti u flip-flop prije nego što ga pošalje.Izlazni put uključuje kontrolu za tri države pufera (T), opcionalno kuckiranje (OK) i programibilne značajke poput brzine uboda i razine napona (TTL/CMOS).Izlazni vozač šalje konačni signal u vanjski pin čipa (jastučić za pakiranje).Za ulaz, signal iz vanjskog pin -a prvo je puferiran, a ako je potrebno, može proći kroz kašnjenje.Zatim prolazi kroz drugu flip-flopu, gdje se može zalijepiti signalom sata.Ulazni put uključuje programibilno povlačenje ili povlačenje kako bi se spriječile plutajuće vrijednosti.Općenito, IOB vam omogućuje kontrolu kako signali unose i izlaze iz FPGA fleksibilnim vremenom, razinama napona i logičkim ponašanjem, pomažući XCS20-3TQ144i prilagođavanju mnogim različitim dizajnom kruga.

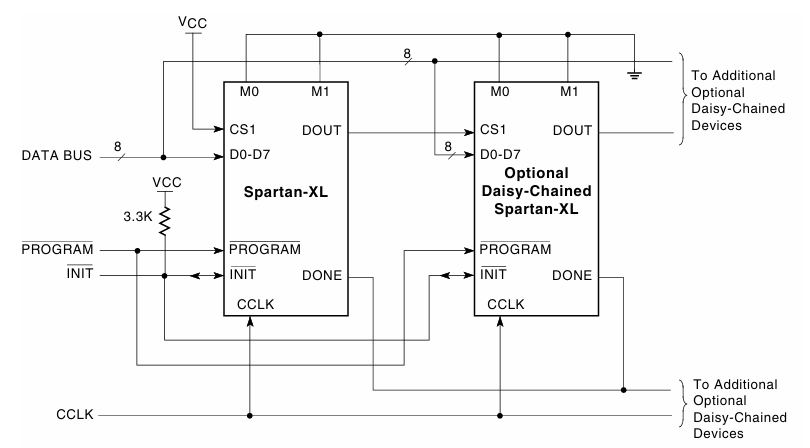

Spartan/XL Express Mode Diagram Shirtuit Diagram

Ovaj dijagram pokazuje kako su Spartan-XL FPGA, poput XCS20-3TQ144i, programirani pomoću Express načina s 8-bitnom sabirnicom podataka.Prvi čip dobiva podatke iz sustava putem igle D0 -D7.Otpornik od 3.3kΩ povlači liniju init visoko, osim ako ne postoji problem tijekom postavljanja.Glavni kontrolni signali (Program, Init, Gone i CCLK) dijele se na svim FPGA -ima.Kad program postane nisko, svi se čipovi spremaju za konfiguraciju.Podaci teče od prvog čipa do D0-D7 sljedećeg čipa, omogućujući vaganje više uređaja.Signal CCLK sata drži sve u sinkronizaciji.Ova je postavka korisna kada nekoliko FPGA -ova treba brzo programirati zajedno i pravilnim redoslijedom.

XCS20-3TQ144I Specifikacije

Tip	Parametar
Proizvođač	AMD/Xilinx
Niz	Spartan®
Pakiranje	Pladanj
Status dijela	Zastario
Broj laboratorija/CLB -a	400
Broj logičkih elemenata/stanica	950
Ukupni RAM komadići	12800
Broj I/O	113
Broj vrata	20000
Napon - napad	4,5V ~ 5,5V
Montažni tip	Površinski nosač
Radna temperatura	-40 ° C ~ 100 ° C (TJ)
Paket / slučaj	144-lqfp
Paket uređaja dobavljača	144-TQFP (20x20)
Broj osnovnog proizvoda	XCS20

XCS20-3TQ144I aplikacije

Digitalna obrada signala (DSP)

XCS20-3TQ144i može se baviti računanjem podataka, što ga čini prikladnim za DSP zadatke kao što su filtriranje, poboljšanje zvuka i obrada video struje.Njegova FPGA tkanina omogućuje stvaranje prilagođenih logičkih cjevovoda koji učinkovito upravljaju radnom opterećenjem aritmetike, koji su uobičajeni u zvučnoj modulaciji, smanjenju buke i sustavima za otkazivanje odjeka.Blokove za obradu možete prilagoditi izravno u hardveru, osiguravajući nižu kašnjenje i bolje performanse od korištenja tradicionalnih mikrokontrolera ili procesora opće namjene.

Komunikacijski sustavi

U komunikacijskim platformama, ovaj FPGA podržava implementaciju različitih protokola koji se koriste u prijenosu podataka, modulaciji i otkrivanju/korekciji pogrešaka.Bilo u žičanim sustavima poput Ethernet ili u modulima bežičnog prijenosa, XCS20-3TQ144i pruža pouzdanu logičku infrastrukturu za funkcije osjetljive na vremenski i protokol.Njegovi konfigurabilni I/O pinovi i determinirani logički odgovor čine ga idealnim za rukovanje rukovanjem, uokvirivanjem, usmjeravanjem paketa i dekodiranjem upravljačkog signala u prilagođenom komunikacijskom hardveru.

Upravljački sustavi i industrijska automatizacija

U tvorničkoj automatizaciji, robotici ili aplikacijama za upravljanje motorom, XCS20-3TQ144i nudi snažne vremenske sposobnosti i obradu sposobnosti za upravljanje unosima senzora i izlaza aktuatora.Možete dizajnirati precizne kontrolne petlje koje osiguravaju sinkronizirano kretanje i brze povratne odgovore, izvrsno u CNC strojevima, transporterima i PLC sustavima.Industrijski temperaturni raspon uređaja dodatno osigurava njegovu izdržljivost i performanse u teškim operativnim okruženjima.

Sustavi prikupljanja podataka

FPGA-ove paralelne mogućnosti obrade čine ga učinkovitim u prikupljanju i rukovanju velikim količinama podataka iz analogno-digitalnih pretvarača (ADC), senzora ili drugih mjernih uređaja.To je vrijedno u znanstvenim instrumentima i nadzoru okoliša gdje se podaci moraju obraditi i analizirati na licu mjesta prije nego što se zabilježe ili prenese.Sposobnost prilagođavanja logike omogućava filtriranje, kompresiju i oblikovanje senzorskih tokova.

Obrada slike i videozapisa

U aplikacijama usmjerenim na slike poput nadzora, medicinskog snimanja i strojnog vida, XCS20-3TQ144i može obraditi vizualne podatke.Podržava otkrivanje ruba, praćenje objekata ili funkcije manipulacije pikselom izravno u hardveru.Time se uklanja usko grlo za obradu da se CPU-ovi općenito namjeravaju u zadacima visoke brzine i omogućava bolje performanse u aplikacijama koje zahtijevaju brza reakcijska vremena, poput automatiziranih inspekcijskih sustava.

Umrežavanje opreme

Koristi se u usmjerivačima, prekidačima i kontrolerima mrežnog sučelja, FPGA može upravljati prebacivanjem paketa, prijevodom protokola i upravljanjem međuspremnika.Možete prebaciti specifične funkcije kao što su inspekcija zaglavlja ili validacija provjere na FPGA, optimizirajući sustav za nižu latenciju i veću propusnost.Njegova široka I/O kompatibilnost i programabilna logika također olakšavaju premošćivanje između različitih komunikacijskih standarda.

Automobilska elektronika

Ovaj se uređaj dobro uklapa u sustave vozila kao što su infotainment, instrumentacija nadzorne ploče i napredni sustavi za pomoć vozaču (ADAS).Njegova sposobnost izdržavanja industrijskih temperatura osigurava stabilnost u okruženju vozila.Zadaci poput obrade signala za ulaze kamere, integracija podataka iz više podsustava vozila ili kontrola komunikacijskih autobusa u vozilu mogu se prilagoditi u ovom FPGA.

Zrakoplovstvo i obrana

U obrani i avionici, gdje su važni pouzdanost i determinističko ponašanje, XCS20-3TQ144i koristi se za obradu radara, šifriranu komunikaciju i rukovanje telemetrijom.Njegova nehlapljiva tolerancija na konfiguraciju i zračenje (u određenoj mjeri zbog jednostavnije arhitekture) čine je pogodnom za sustave leta i kritične misije.

Ispitna i mjerna oprema

Osciloskopi, logički analizatori i generatori signala imaju koristi od performansi i rekonfigurirajuće prirode ovog FPGA.Omogućuje izgradnju fleksibilnih testnih platformi na kojima se funkcije poput pokretanja, stvaranja valnog oblika ili analize signala mogu prilagoditi nakon produkcije reprogramiranjem logike, poboljšanjem svestranosti i proširivanjem životnog vijeka proizvoda.

XCS20-3TQ144i slični dijelovi

• XCS20-4TQ144C

XCS20-4TQ144C je kompatibilna s Pin-kompatibilnom alternativom XCS20-3TQ144i, smještenom u istom 144-pinskom paketu TQFP-a i nudi istih 113 I/O pinova i 20 000 sustava sustava.Ključna razlika leži u njegovoj brzini, gdje oznaka "-4" ukazuje na nešto niže performanse u usporedbi s verzijom "-3".Djeluje u komercijalnom temperaturnom rasponu (0 ° C do +85 ° C), što ga čini zamjenom za primjene koje ne zahtijevaju toleranciju na okoliš u industriji.Za naslijeđene dizajne koji prioritetno prioritet kompatibilnosti paketa u odnosu na maksimalne performanse, ovaj uređaj nudi besprijekornu zamjenu.

• XCS20-4PQ208C

Ova varijanta dolazi u većem 208-pinskom PQFP paketu i podržava 160 I/O pinova, više od 113 XCS20-3TQ144I.Održava isti logički kapacitet i brzinu brzine (-4), nudeći identične mogućnosti obrade.Njegov prošireni I/O Broj čini ga idealnim za dizajne koji zahtijevaju više vanjskih veza, poput složene kontrole sučelja ili paralelne obrade unosa podataka.To je prikladna alternativa kada trebate povećati I/O bez promjene jezgrene logičke implementacije.

• XCS20-4VQ100C

XCS20-4VQ100C je kompaktna opcija u 100-pinskom VQFP paketu sa 77 I/O pinova, održavajući iste 20.000 kapije sustava i -4 brzinu.Iako ima manje igara, njegov manji otisak idealan je za dizajne ograničenih prostorom u kojima je nekretnina odbora ograničena.To ga čini najboljom alternativom za one koji žele minijaturizirati svoj hardver uz očuvanje osnovne FPGA funkcionalnosti, posebno u ugrađenim sustavima ili prijenosnim aplikacijama.

XCS20-3TQ144I Koraci programiranja

1. Unos dizajna

Programiranje započinje stvaranjem dizajna digitalnog kruga pomoću jezika hardverskog opisa (HDL) kao što su VHDL ili Verilog.Ovaj se korak izvodi u softverskom paketu Xilinx ISE WebPack, koji pruža integrirano razvojno okruženje za pisanje i upravljanje vašim FPGA kodom.Tijekom ove faze definirate ponašanje svojih logičkih funkcija, registara, državnih strojeva i sučelja prema zahtjevima vaše aplikacije.

2. Sinteza i provedba

Nakon što se HDL kôd napiše, mora se sintetizirati.Ovaj postupak prevodi vaš kôd na visokoj razini u netlistu na razini vrata koja odgovara unutarnjim logičkim blokovima XCS20-3TQ144i.Nakon sinteze, faza implementacije preslikava netlist na fizičke resurse FPGA.Dodjeljuje logičke elemente, rute međusobno povezivanje i osigurava ispunjena ograničenja vremena.Ovdje ISE optimizira vaš dizajn za područje, brzinu ili snagu, ovisno o odabranim postavkama.

3. Generacija bitstreama

Nakon implementacije, dizajn se pretvara u konfiguracijsku datoteku poznatu kao bitstream (.bit).Ova datoteka sadrži sve informacije potrebne za programiranje FPGA, uključujući izgled logičkih blokova, usmjeravanja i bitova konfiguracije.Ovaj je korak važan jer bitstream djeluje kao most između vašeg softverskog dizajna i konfiguracije hardvera.

4. Programiranje FPGA

Da biste učitali bitstream u FPGA, koristit ćete softverski alat Impact uključen u ISE.Započnite povezivanjem XCS20-3TQ144i na svoje računalo putem kompatibilnog programera JTAG poput Xilinx platforme kabela USB.Pokrenite utjecaj i otkrit će FPGA uređaj pomoću graničnog skeniranja.Zatim dodijelite svoju generiranu .bit datoteku detektiranom uređaju i pokrenite postupak programiranja.Alat prenosi bitstream na uređaj, konfigurirajući njegovu unutarnju logiku.

5. Provjera

Nakon završetka programiranja, provjerite da li se FPGA ponaša kako je predviđeno.To se može postići funkcionalnim testiranjem na razvojnoj ploči ili TestBenchu ​​ili pokretanjem simulacije unutar ISE pomoću izlaza valnog oblika.Ako izlaz ne ispunjava očekivanja, vratite se na korake unosa ili sinteze kako biste riješili i revidirali vašu logiku.

XCS20-3TQ144I dimenzije pakiranja

• Vrsta paketa: 144-TQFP (tanki quad ravni paket)

• Veličina tijela: 20 mm × 20 mm

• Nagib (Razmak olova): 0,5 mm

• Montažni tip: Površinski nosač

• Paket/slučaj: 144-lqfp (niskoprofilni quad ravni paket)

XCS20-3TQ144I Proizvođač

XCS20-3TQ144i je izvorno proizveo Kvrga, vodeća tvrtka u području programabilnih logičkih uređaja poznatih za pionirsku FPGA tehnologiju.Slijedeći Xilinxovu akviziciju Napredni mikro uređaji (AMD ) Godine 2020. svi Xilinx FPGA proizvodi, uključujući XCS20-3TQ144i, sada se prodaju i podržavaju pod markom AMD.AMD i dalje podržava Xilinxovo nasljeđe inovacija nudeći snažnu dizajnersku podršku, dugoročno upravljanje životnim ciklusom i integraciju u širi portfelj prilagodljivih računalnih rješenja.Kao službeni proizvođač, AMD osigurava pristup dokumentaciji, softverskim alatima i resursima potrebnim za korištenje naslijeđenih i trenutnih FPGA obitelji.

Zaključak

XCS20-3TQ144i je pouzdan i fleksibilan čip koji dobro funkcionira u mnogim elektroničkim projektima, posebno onima kojima je potrebna logika srednje razine i snažna I/O kontrola.Može podnijeti teška okruženja, podržava programiranje u sustavu i dobro funkcionira za stvari poput obrade signala, industrijskih strojeva, komunikacijskih sustava i još mnogo toga.Također možete odabrati slične verzije čipa s više ili manje igle, ovisno o vašim potrebama dizajna.Programiranje je jednostavno pomoću Xilinx alata.Iako je iz starije FPGA obitelj, i danas je korisna i u potpunosti ga podržava AMD, tvrtka koja sada upravlja svim Xilinx čipovima.
