Norton Teorem Osnove i primjeri kruga

Ako ste ikad pogledali složen krug i pitali se kako to smisliti, Nortonov teorem može pomoći.To vam daje način da pojednostavite čitav dio kruga u nešto s čime se lakše radi.Umjesto da se bavite mnogim komponentama, zamjenjujete ih paralelno samo izvorom struje i otpornikom.Zbog toga je brže analizirati kako se ponašaju struja i napon, pogotovo kada se opterećenje mijenja.Bez obzira na to učite li osnove kruga ili tražite bolji način rješavanja problema, ova metoda održava stvari jasnim i upravljivim.U ovom ćete članku naučiti što je Nortonov teorem, kako je primijeniti i zašto je koristan za pojednostavljenje analize kruga.Sve je objašnjeno korak po korak, tako da možete lako slijediti.

Katalog

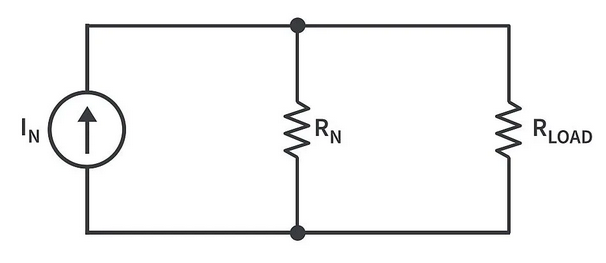

Slika 1. Nortonova teorema u analizi kruga

Uvod u Nortonovu teoremu u analizi kruga

Nortonova teorema je koristan alat pri radu s električnim krugovima, pogotovo ako želite pojednostaviti složen krug kako biste olakšali analizu.Ideja koja stoji iza toga je da bilo koji linearni električni krug Uz otpornici i izvori mogu se zamijeniti jednostavnijom verzijom koja se ponaša na isti način s gledišta opterećenja.Ova jednostavnija verzija naziva se Norton ekvivalentni krug.

Umjesto da se bavite neurednom mrežom komponenti, Nortonova teorema omogućuje vam da se usredotočite na krug sastavljen od samo a Izvor jednostruke struje paralelno s jednim otpornikom.Tada možete povezati svoje opterećenje na ovu pojednostavljenu verziju i lako shvatiti stvari poput protoka struje ili koji se napon pojavljuje preko njega.

Ova metoda najbolje funkcionira s krugovima koji jesu linearan-što znači da slijede Ohmov zakon i nemaju komplicirane elemente poput dioda ili tranzistora koji se ponašaju nelinearno.To je također sjajan način uspoređivanja s Theveninovom teoremom, što čini nešto slično, ali koristi a Izvor napona u nizu s otpornikom.

Razumijevanje Nortonove teorema daje vam novi način da pogledate krugove, što matematiku i analizu čini upravljivijim.Posebno je korisno kada testirate kako se razlikuje otpornici na opterećenje Utjecaj na krug, budući da nakon što ste pronašli Norton ekvivalent, ne morate ponovno prolaziti kroz cijelu analizu svaki put kada se opterećenje promijeni.

Kako koristiti Nortonovu teoremu u krugu?

Prije nego što se koristi Nortonov teorem, važno je znati da djeluje samo s linearnim krugovima.Linearni krug je onaj u kojem struja i napon slijede ravnotežni odnos-bez eksponenta, bez kvadratnih korijena, samo osnovnih komponenti poput otpornika, kondenzatora i induktora.To znači da će se bilo koja struja ili napon koji izračunate ponašati predvidljivo, što je upravo ono što želimo kada pokušavamo pojednostaviti i razumjeti krugove.

Nortonova teorema dobro dolazi kada pokušavate shvatiti kako opterećenje - poput otpornika - nalazi se u većoj, složenijoj mreži.Umjesto da se cijeli krug rješavate svaki put kada se opterećenje promijeni, ostatak kruga možete pretvoriti u nešto puno jednostavnije: izvor struje paralelno s otpornikom.To se naziva Norton ekvivalent.

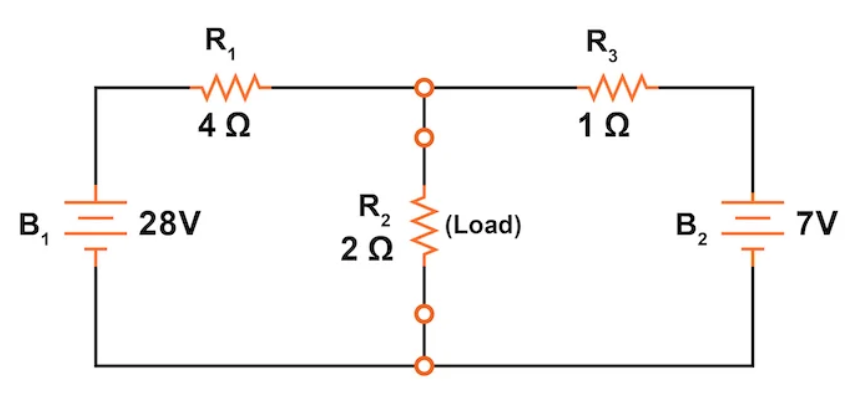

Slika 2. Shema kruga za objašnjenje Nortonovog teorema

Da bi stvari učinile jasnijim, prošetat ćemo kroz ovu teoremu koristeći uzorak kruga koji se također koristi u drugim metodama analize poput struje grana, mrežnog struje, superpozicije, theveninine, pa čak i Millmanove teorema.Pridržavanje istog primjera omogućuje vam usporedbu kako različite tehnike djeluju na istom problemu.Daje vam bolje razumijevanje koja bi metoda mogla biti lakša ili korisnija, ovisno o situaciji.

Evo kratkog pogleda na te metode:

Metoda struje grana - struja na svakoj stazi

Ova metoda dodjeljuje struju svakoj grani u krugu.Koristite Ohmov zakon i Kirchhoffov trenutni zakon oblikovati jednadžbe.Jednostavno je, ali može uključivati ​​više matematike ako krug ima mnogo grana.

MESH CURENT METODA - struja u petlji

Ovdje dodijelite struju svakoj petlji umjesto svake grane.Korištenje Kirchhoffov zakon o naponu, formirate manje jednadžbi od metode grane.Najbolje funkcionira za krugove bez prelaska žica.

Teorem superpozicije - jedan izvor po jedan izvor

Ova metoda razbija krug gledajući jedan izvor napajanja odjednom, isključujući ostale.Riješite za učinak svakog izvora, onda Dodajte sve rezultate zajedno Da biste dobili potpunu sliku.

Teorem Thevenove - verzija izvora napona

Pojednostavljujete dio kruga u jedan izvor napona i jedan otpornik u nizu.Odlično je kada testirate različita opterećenja jer pojednostavljeni krug ostaje isti.

Millmanova teorema - pojednostavljenje paralelnih izvora

Koristi se za krugove s više paralelnih izvora napona, Millmanova formula kombinira ih u jedan jednostavan ekvivalent.Brzo je i uredno za rješavanje ovih postavki.

Na kraju ovog postupka vidjet ćete koliko moćna i prikladna Nortonova teorema može biti, posebno kada analizirate više uvjeta opterećenja.Pomaže u smanjenju puno ponavljajućeg rada i daje vam jednostavniji način da pogledate kako struja teče u krugu.

Razumijevanje Norton ekvivalentnog kruga

Nortonova teorema omogućuje vam da uzmete složeni krug i razbijete ga na nešto puno lakše za rukovanje.Ključna ideja je da možete Uklonite otpornik opterećenja iz originalnog kruga i zamijenite sve ostalo s a Izvor jednostruke struje paralelno s otpornikom.Ova pojednostavljena verzija naziva se Norton ekvivalentni krug, i ponaša se točno poput izvornog kruga kada se opterećenje ponovno poveže.

Radeći to, ne mijenjate način na koji krug funkcionira - samo olakšavaš razumijevanje i izračunavanje vrijednosti poput struje kroz opterećenje ili napon preko njega.Otpornik opterećenja može biti Ponovno spojeno ovom Norton ekvivalent, A budući da je sada dio osnovne paralelne postavke, pronalaženje potrebnih vrijednosti postaje mnogo jednostavnije.Ne morate se baviti svim originalnim komponentama svaki put.Ovo je posebno korisno ako isprobate različite vrijednosti opterećenja, jer jednom kada izgradite Norton ekvivalent, možete ga ponovo koristiti iznova i iznova.

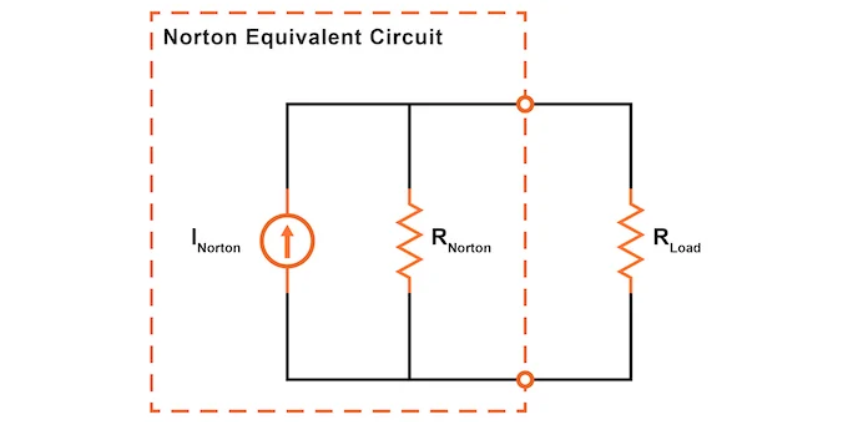

Slika 3. Norton ekvivalentni krug s otpornikom opterećenja

Kad pogledate Norton ekvivalent, sjetite se da strujni izvor igra određenu ulogu - gura fiksnu količinu struje kroz krug, podešavajući njegov napon prema potrebi za održavanje te struje.To se razlikuje od izvora napona, koji pokušava držati stabilan napon bez obzira na sve.Zbog toga ovaj model dobro funkcionira za krugove gdje je protok struje važnije za analizu od napona.

Dakle, korištenje Norton ekvivalenta daje vam a jasan i fleksibilan Način proučavanja kako se krug ponaša, posebno pri opterećenju.Smanjuje složenost dok još uvijek daje točne rezultate, a to ga čini izvrsnim alatom u analizi kruga.

Koraci za pronalaženje ekvivalentnog kruga Norton (struja i otpor)

Nortonova teorema daje vam jednostavan način da uzmete složeniji krug i pretvorite ga u oblik s kojim je lakše raditi.To je posebno korisno kada želite shvatiti kako različiti otpornici opterećenja utječu na krug bez da svaki put prođete kroz cijeli set izračuna.Proces pronalaženja Nortonovog ekvivalenta uključuje nekoliko jasnih koraka.Oni uključuju identificiranje i uklanjanje otpornika opterećenja, pronalaženje Nortonove struje, izračunavanje Nortonovog otpora i na kraju crtanje pojednostavljenog Nortonovog kruga.Prošli smo pažljivo kroz svaki od ovih koraka, koristeći praktični pristup i pojednostavljuje stvari.

Korak 1: Izvadite otpornik opterećenja

Prvo što ćete učiniti je pronaći otpornik - Ovo je dio kruga koji vas uglavnom zanima. To je mjesto gdje želite znati struju ili napon.Jednom kada ga identificirate, Uklonite otpornik opterećenja Potpuno iz kruga.To ostavlja ostatak kruga netaknut, a sada se vaš fokus prebacuje na sve ostalo što ostaje.

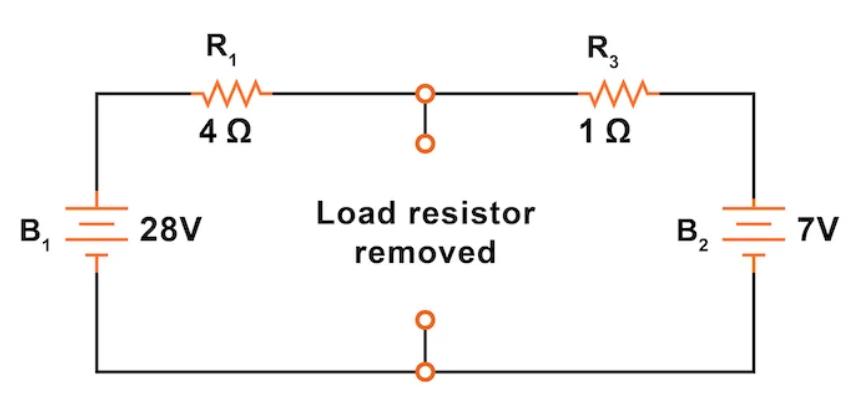

Slika 4. Uklonite otpornik opterećenja

Uz uklonjeno opterećenje, ostaju vam dva otvorena terminala na kojima je otpornik bio.To su točke između kojih ćete izgraditi pojednostavljeni Norton ekvivalent.Važno je prvo napraviti ovaj korak jer svi ostali proračuni ovise o tome kako krug izgleda Bez opterećenja povezani.

Korak 2: Pronađite Norton struju

Sad kad je uklonjen otpornik opterećenja, sljedeći korak je pronaći Norton struja (Inorton).Ova struja predstavlja koliko će se protoka dogoditi Ako ste spojili savršenu žicu (kratak spoj) između dva otvorena terminala na kojima je nekada bio otpornik opterećenja.Radeći to, stvarate put nulte otpora, a to vam omogućuje izračunavanje pune struje koju bi krug progurao kroz taj put.

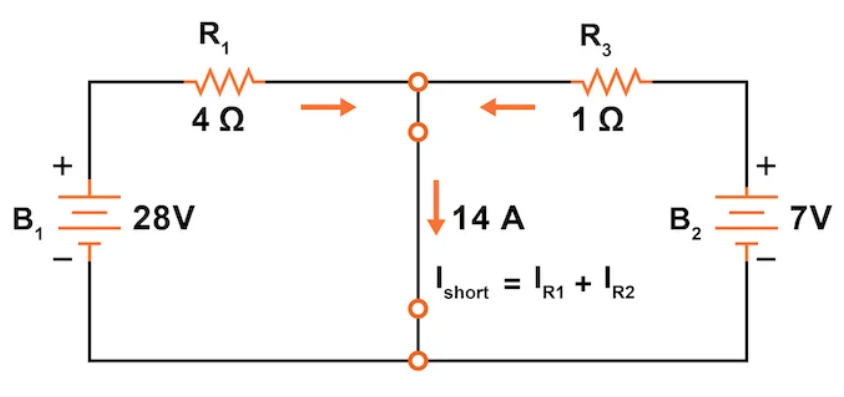

Slika 5. Izračunajte Nortonovu struju

Ovaj se korak razlikuje od onoga što radite Teorem Theveninine, gdje umjesto kratkih terminala ostavljate ih otvorenim i izračunate napon preko njih.Evo, radimo suprotno -Stvorite izravnu vezu i izmjerite struju kroz nju.

Razdvojimo izračun.

Krug u ovom primjeru sadrži dvije grane:

Jedna grana ima a 28 V Izvor i a 4 Ω otpornik (R1)

Druga grana ima a 7 V Izvor i a 1 Ω otpornik (R2)

Točka između R1 i R3 kratka je izravno do negativnih krajeva oba izvora napona.Prema Kirchhoffov trenutni zakon (KCL), Ukupna struja kroz kratki zbroj pojedinačnih struja grana:

Sada se prijavite Ohmov zakon na svaku struju grane:

Dakle, ukupna struja kratkog kruga postaje:

Ovo je 14 A ono što je vaše Norton Stručni izvor opskrbit će u konačnom pojednostavljenom krugu.To je ključna vrijednost koja pokazuje koliko snažno izvorni krug gura struju kada je put opterećenja potpuno otvoren za protok.

Korak 3: Isključite izvore napajanja

Pronaći Nortonov otpor, sada trebate pogledati kako se krug ponaša kad sve Izvori napajanja su isključeni.To znači zamjena izvori napona s a kratki spoj (samo žica) i Trenutni izvori s otvoreni krug (prekid u liniji).

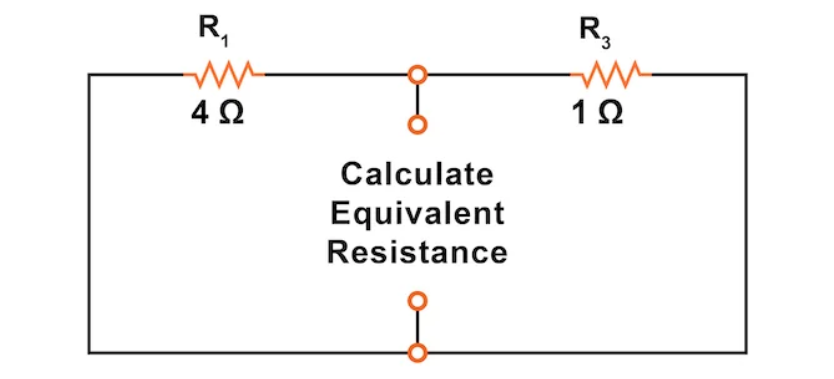

Slika 6. Zamijenite izvore snage u krugu

To vam omogućuje da vidite samo otpor koji postoji u mreži između dva otvorena terminala.To je vrlo česta tehnika koja se koristi ne samo u Nortonovoj teoremu, već i u Theveninov i superpozicija Metode.Uklanjate izvore energije kako biste se mogli usredotočiti isključivo na otporni dio kruga.

Korak 4: Izradite Norton otpor

Nakon što ste isključili sve izvore napajanja u krugu -Izvori napona zamijenjeni kratkim spojevima i trenutni izvori zamijenjeni otvorenim krugovima- Spremni ste pronaći Nortonov otpor.To se postiže izračunavanjem ukupnog otpora koji se vidi između dviju točaka gdje je otpornik opterećenja bio izvorno spojen.

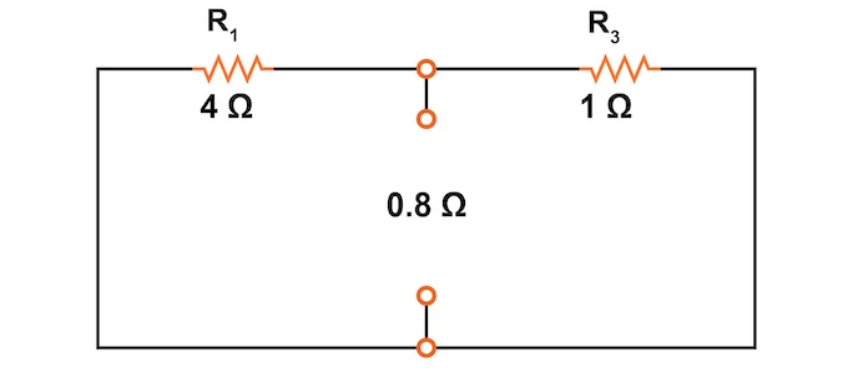

Slika 7. Izračunajte Norton otpor

U datom primjeru, nakon što se izvori napona krase, otpornici su R1 (4 Ω) i R3 (1 Ω) sada su izravno paralelno između otvorenih terminala.Da biste paralelno pronašli ekvivalentni otpor dva otpornika, upotrijebite ovu formulu:

Dakle, Norton ekvivalentni otpor je 0,8 ohma, i ova vrijednost postaje otpornik paralelno sa svojim Norton Stručni izvor U pojednostavljenom krugu.Predstavlja kako se izvorna mreža komponenti opire strujnom protoku iz perspektive opterećenja.

Korak 5: Nacrtajte Norton ekvivalentni krug

Sad kad imate oboje Norton struja I Nortonov otpor, vrijeme je da sve sastavimo.Nacrtajte krug s a strujni izvor (s vrijednošću inortona) paralelno s a otpornik (s vrijednošću rnortona).Zatim ponovno povežite svoj original otpornik na ista dva terminala.

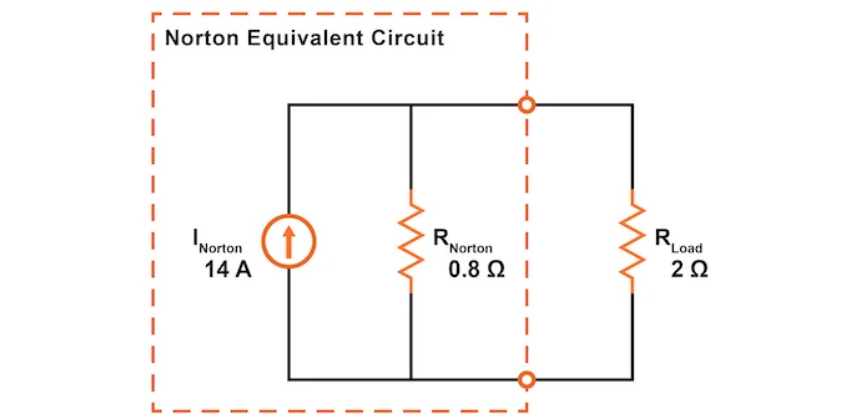

Slika 8. Nacrtajte Norton ekvivalentni krug

Ovaj novi krug je vaš Norton ekvivalentni krug, i ponaša se točno poput izvornog kruga što se tiče opterećenja.Velika prednost je što sada možete koristiti Jednostavan paralelni krug pravila izračunati struju i napon kroz opterećenje.Ako želite testirati različite vrijednosti opterećenja, ne morate ponovno proći kroz sve korake.Samo zamijenite otpornik opterećenja novom vrijednošću i napravite brzu paralelnu analizu.

Ovaj postupak znatno olakšava proučavanje kako krug reagira u različitim uvjetima bez ponavljanja složenih izračuna.

Korištenje Norton kruga za analizu opterećenja

Nakon što završite sve korake za izgradnju Norton ekvivalentnog kruga, konačni dio ga koristi za Analizirajte ponašanje otpornika opterećenja.Ovdje se sve spoji, i vidite koliko je ovaj pojednostavljeni model koristan.Sada kada su Norton struja i Nortonov otpor na mjestu, a izvorni otpornik opterećenja je ponovno povezan, cijela postava postaje jednostavna paralelni krug.

U ovom obliku, pronalaženje struje kroz opterećenje i napon preko nje je brza i čista.Sve što trebate je ukupni otpor koji vidi izvor struje, što je paralelna kombinacija Norton I otpornik.Možete je izračunati pomoću formule:

S ovom vrijednošću ukupnog otpora, sada možete koristiti Ohmov zakon Opet da biste pronašli ukupni napon i struju kroz svaki otpornik.Budući da je paralelni krug, napon preko oba otpornika (R_Norton a opterećenje je isto.Iz Norton struje (14 a) možete je razbiti i shvatiti koliko prolazi kroz svaku granu.

Za ovaj slučaj, ispada da otpornik opterećenja dobiva 4 a struju, i Pad napona preko njega je 8 V. To su dvije ključne vrijednosti koje vam obično zanima - koliko struja teče kroz vaše opterećenje i koji napon vidi.

	Rnorton	Predati	Ukupno	Jedinice
V	8	8	8	V
Ja	10	4	14	A
R	0,8	2	0,57143	Ω

Baš kao i s Teoremom Theveninine, više se ne morate brinuti za ostatak kruga.A Samo vrijednosti koje su važne su oni povezani s opterećenjem.To olakšava analizu, pogotovo ako eksperimentirate s različitim vrijednostima opterećenja.Ne morate ponoviti svaki izračun - samo uključite novo opterećenje u isti Norton ekvivalent i ponovo riješite osnovni paralelni krug.Štedi vrijeme i stvari ostavlja mnogo jednostavnijim.

Zaključak

Nortonova teorema daje vam jednostavan i učinkovit način rada s linearnim električnim krugovima.Umjesto da se bavite velikim, kompliciranim krugom svaki put kada promijenite opterećenje, možete ga zamijeniti nečim što je mnogo lakše upravljati - A Izvor struje paralelno s otpornikom.Ova nova verzija ponaša se isto kao i original, ali s njom je lakše razumjeti i raditi.

Kroz ovaj članak naučili ste pet glavnih koraka za primjenu Nortonove teorema:

• Uklonite otpornik opterećenja i zamijenite ga kratkim spojem.

• Izračunajte Norton struju, koji teče kroz kratki.

• Isključite sve izvore energije- Izvori za napore postaju žice, a trenutni izvori postaju pauze.

• Pronađite Norton otpor Gledajući ukupni otpor između otvorenih točaka.

• Nacrtajte konačni Nortonov krug, ponovno povezivanje opterećenja i analiziranje pomoću jednostavnih pravila paralelnog kruga.

Koristeći ovaj pristup, brzo možete shvatiti kako će se opterećenje ponašati bez potrebe za početkom svaki put.Bez obzira testirate li različite vrijednosti ili samo pokušavate razumjeti kako krug funkcionira, Nortonov teorem čini postupak glatkijim i učinkovitijim.To je zgodan alat za smisao krugova i uštedu vremena, a pritom još uvijek dobiva točne rezultate.
