XC4VLX100-10FFG1148C FPGA: Značajke, specifikacije, aplikacije i vodič za programiranje

Ako radite sa složenim digitalnim dizajnom, XC4VLX100-10FFG1148C pruža vam snagu i fleksibilnost koja vam je potrebna.Ovaj FPGA spakira visoki logički kapacitet, ugrađenu memoriju i veliki broj I/O pinova, što ga čini idealnim za zahtjevne aplikacije.U ovom ćete vodiču saznati o njegovim značajkama, performansama, vremenskim parametrima, aplikacijama, koracima programiranja, prednostima i nedostacima, detaljima pakiranja i pozadini proizvođača.

Katalog

Što je XC4VLX100-10FFG1148C?

A XC4VLX100-10FFG1148C je FPGA visokih performansi iz Xilinxa (sada AMD), koji pripada obitelji virtualnog LX-a, koja je izgrađena na procesu bakra od 90 nm.Ovaj je uređaj dizajniran za složene implementacije digitalne logike i dio je LX serije koja naglašava logičke i memorijske resurse bez serijskih primopredajnika velike brzine.Identificiran po njegovom FCBGA paketu od 1148 lopte i komercijalnom temperaturnom ocjenom, predstavlja jednu od opcija većeg kapaciteta unutar LX linije.

Tražite XC4VLX100-10FFG1148C?Kontaktirajte nas kako biste provjerili trenutne zalihe, vrijeme i cijene.

XC4VLX100-10FFG1148C

• Visoka logika

XC4VLX100-10FFG1148C pruža 110.592 logičkih ćelija, što omogućava implementaciju složenih digitalnih dizajna na jednom uređaju.Ovaj veliki logički kapacitet čini ga prikladnim za funkcije obrade i kontrole visoke gustoće.

• Ugrađena i distribuirana memorija

Integrira oko 4,22 MBIT -a ukupne memorije, kombinirajući blok RAM -a i distribuirani RAM.Ova memorijska arhitektura podržava učinkovito pohranu podataka, puferiranje i obradu na čipu bez potrebe za opsežnom vanjskom memorijom.

• Opsežni I/O resursi

Uređaj nudi 768 korisničkih I/O pinova, pružajući fleksibilnost sučelju s različitim vanjskim komponentama i sustavima.Ovi I/OS podržavaju širok raspon standarda putem značajke Selectio ™, poboljšavajući povezivanje na razini ploče.

• Jezgra visokih performansi

Radeći na 1,2 V napon jezgara, FPGA podržava unutarnje zglobove do oko 500 MHz, pružajući brze logičke performanse.To osigurava pouzdan rad u zahtjevnim aplikacijama velike brzine.

• Komercijalni temperaturni raspon

Ocijenjen za 0 ° C do +85 ° C, uređaj je dizajniran za okruženje komercijalnog razreda.Održava stabilne performanse u tipičnim radnim uvjetima za industrijske i ugrađene sustave.

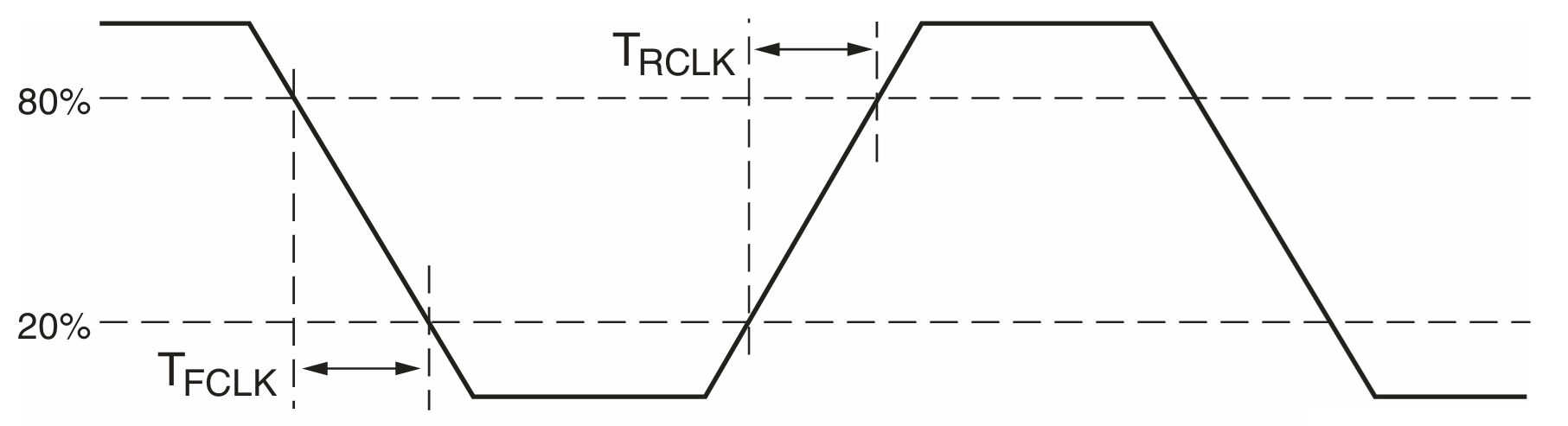

Parametri vremena referentnog sata

Dijagram prikazuje mjerenja porasta i pada sata za XC4VLX100-10FFG1148C, fokusirajući se na t_RCLK (vrijeme porasta) i t_Fclk (vrijeme pada) između 20% i 80% razine napona signala sata.To ilustrira kako brzo sat prijelazi s niskog u visoku i visoku do nisku, što je izvrsno za održavanje vremenskog integriteta i pouzdanog rada FPGA.Precizna kontrola ovih rubova osigurava točnu sinkronizaciju unutarnje logike i vanjskih sučelja.U XC4VLX100-10FFG1148C, održavanje odgovarajućeg vremena porasta i pada važno je za stabilne performanse velike brzine i minimiziranje izobličenja signala.

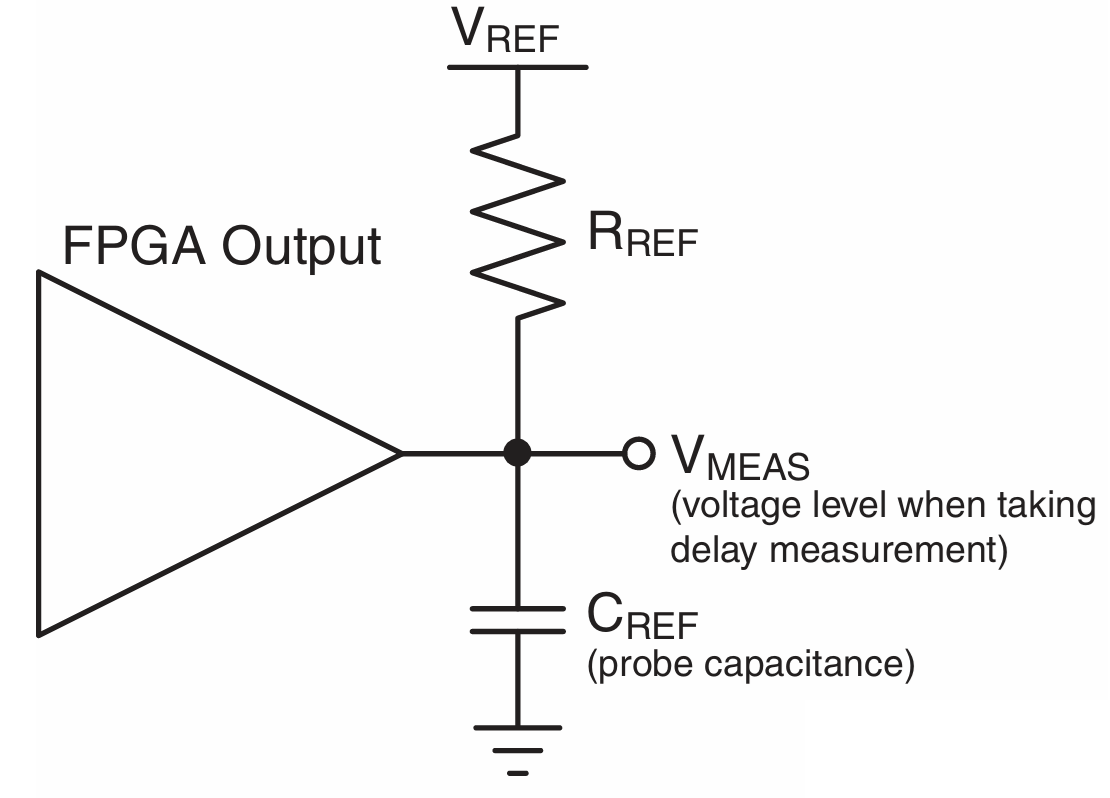

Generalizirano postavljanje testa

Dijagram ilustrira generaliziranu testnu postavku koja se koristi za mjerenje izlaznih kašnjenja i karakteristika signala XC4VLX100-10FFG1148C FPGA.Referentni otpornik (r_Refals) i kondenzator (c_Refals) spojeni su na izlaz FPGA, s V_Mjera predstavlja razinu napona na kojoj se uzimaju mjerenja vremena.Ova standardizirana postavka osigurava dosljedno i precizno mjerenje kašnjenja prijelaza signala u različitim ispitnim okruženjima.Za XC4VLX100-10FFG1148C ovo je važno za potvrđivanje brzih performansi I/O i osiguranje da uređaj ispuni specifikacije vremena u stvarnim aplikacijama.

XC4VLX100-10FFG1148C Specifikacije

Tip	Parametar
Proizvođač	AMD/Xilinx
Niz	Virtux®-4 lx
Pakiranje	Pladanj
Status dijela	Aktivan
Broj laboratorija/CLB -a	12288
Broj logičkih elemenata/stanica	110592
Ukupni RAM komadići	4423680
Broj I/O	768
Napon - napad	1.14 V ~ 1,26 V
Montažni tip	Površinski nosač
Radna temperatura	0 ° C ~ 85 ° C (TJ)
Paket / slučaj	1148-BBGA, FCBGA
Paket uređaja dobavljača	1148-FCPBGA (35 × 35)
Broj osnovnog proizvoda	XC4VLX100

XC4VLX100-10FFG1148C aplikacije

1. Sustavi za obradu digitalnih signala (DSP)

XC4VLX100-10FFG1148C dobro je prilagođen za implementaciju algoritama visokih performansi zahvaljujući velikom logičkom kapacitetu i ugrađenoj memoriji.Možete izraditi cjevovode prilagođenih obrade koji na vrijeme upravljaju intenzivnim proračunima.To ga čini idealnim za aplikacije poput obrade slike, radarskih sustava i naprednog filtriranja.

2. Ugrađeno ubrzanje sustava

Svojom fleksibilnom arhitekturom uređaj se široko koristi za ubrzanje ugrađenih funkcija sustava kao što su rukovanje protokolom, upravljanje autobusima i prepun hardvera.Premještanjem zadataka s softvera na FPGA tkaninu poboljšava reakciju sustava.To omogućava optimizaciju performansi uz održavanje fleksibilnosti dizajna.

3. Oprema za komunikaciju i umrežavanje

FPGA -ini visoki I/O broj i preradu čine ga prikladnim za komunikacijsku infrastrukturu, uključujući sklopke, usmjerivače i mostove sučelja.Može upravljati složenim protokolima umrežavanja i struje podataka visoke širine s niskim kašnjenjem.To ga čini pouzdanim izborom za sustave umrežavanja i podatkovnog centra.

4. Prikupljanje i obrada podataka velike brzine

XC4VLX100-10FFG1148C izvrsno je u aplikacijama koje zahtijevaju brzo hvatanje i obradu podataka, poput instrumentacije i znanstvene opreme.Njegova ugrađena memorija i logički resursi omogućuju brzo punjenje i paralelne manipulacije podataka.To osigurava učinkovito rukovanje velikim količinama podataka u okruženjima.

Xc4vlx100-10ffg1148c slični dijelovi

Specifikacija	XC4VLX100-10FFG1148C	XC4VLX100-10FFG1148I	XC4VLX100-11FFG1148C	XC4VLX100-10FF1148C	XC4VLX100-10FFG1513C	XC4VLX100-12FFG1148C
Proizvođač	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Obitelj	Virtux-4 lx	Virtux-4 lx	Virtux-4 lx	Virtux-4 lx	Virtux-4 lx	Virtux-4 lx
Logika	110.592 stanice	110.592 stanice	110.592 stanice	110.592 stanice	110.592 stanice	110.592 stanice
Vrsta paketa	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA
Brojanje lopte	1148	1148	1148	1148	1513	1148
Brzina brzina	–10	–10	–11	–10	–10	–12
Temperaturni stupanj	Komercijalna (c)	Industrijski (i)	Komercijalna (c)	Komercijalna (c)	Komercijalna (c)	Komercijalna (c)
Temeljni napon	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V
Radni temperaturni raspon	0 ° C do +85 ° C	–40 ° C do +100 ° C	0 ° C do +85 ° C	0 ° C do +85 ° C	0 ° C do +85 ° C	0 ° C do +85 ° C
Razlika	Osnovni dio, standardni PKG	Podrška za industrijsku temp.	Stupanj veće brzine	Nedostaje oznaka "G"	Veći paket, više I/O	Najbrži brzina u nizu

XC4VLX100-10FFG1148C Koraci programiranja

Prije programiranja XC4VLX100-10FFG1148C, morate osigurati da su vaše razvojno okruženje i konfiguracijske datoteke pravilno postavljene.Uređaj podržava više načina konfiguracije, pa odabir desnog ranog osigurava nesmetan i uspješan proces programiranja.

1. Uključite uređaj

Započnite primjenom snage na FPGA pomoću potrebnih naponskih šina (VCCINT, VCCAUX i VCC_CONFIG).Morate osigurati da ovi naponi dosegnu stabilne razine prije nego što započne bilo koja konfiguracija.Pravilno sekvenciranje snage dobro je izbjeći pogreške inicijalizacije.

2. Odaberite način konfiguracije

Zatim, FPGA uzorkuje svoje mod na modrom rubu init_B kako bi odredio koja metoda konfiguracije treba koristiti.Možete birati između JTAG, Slave Serial, Master Serial ili SelectMap, ovisno o vašem postavljanju.Provjerite jesu li igle za način postavljene pravilno, jer kontroliraju kako će se Bitstream učitati.

3. Inicijalizirajte uređaj

FPGA uklanja svoju konfiguracijsku memoriju i priprema se za učitavanje bitstreama tijekom inicijalizacije.U ovoj se fazi signali poput init_B, GWE i GTS koriste za postavljanje uređaja u poznato stanje.Trebali biste osigurati da se svi signali inicijalizacije ponašaju kako se očekuje prije nego što nastavite.

4. Učitajte bitstream

Pomoću odabranog sučelja sada strujite konfiguraciju bitstream u FPGA.Na primjer, ako koristi JTAG, bitstream se serijski premješta u konfiguracijsku memoriju uređaja.Za uspješno programiranje potreban je točan i potpuni prijenos bitstream -a.

5. Pokrenite postupak konfiguracije

Jednom kada se bitstream potpuno učitava, FPGA izlazi iz načina promjene i započinje slijed pokretanja.JSTART naredba ili ekvivalentni postupak pokreće uređaj za dovršavanje konfiguracije.Morate dopustiti da FPGA dovrši ovu fazu bez prekida.

6. Kompletna konfiguracija i unesite korisnički način

FPGA automatski provjerava integritet BitStream koristeći CRC i, ako valja, potvrđuje gotov signal.Jednom kada se to dogodi, korisnička logika postaje aktivna, a uređaj djeluje prema vašem dizajnu.U ovom je trenutku postupak konfiguracije dovršen, a FPGA je u potpunosti funkcionalan.

7. Neobavezna provjera

Konačno, možete izvesti korak za čitanje ili provjeru kako biste osigurali da je konfiguracija bila uspješna.To se može učiniti putem JTAG ili SelectMap, ovisno o načinu koji ste koristili.Iako je neobavezno, sustavima se preporučuje za potvrdu pravilnog programiranja.

XC4VLX100-10FFG1148C Prednosti i nedostaci

Prednosti

• Niža ukupna potrošnja energije u usporedbi s mnogim 90 nm FPGA.

• Podržani zrelim i stabilnim dizajnerskim ekosustavom.

• Snažan omjer performansi i troškova za njegovu generaciju.

• Modularna ASMBL arhitektura poboljšava učinkovitost dizajna.

• Pouzdana, dokazana platforma za davno uspostavljene dizajne.

Nedostaci

• Na temelju naslijeđene tehnologije s ograničenom budućom podrškom.

• Nedostaje serijski primopredajnici velike brzine pronađeni u novijim obiteljima.

• Niža skalabilnost i fleksibilnost u usporedbi s modernim FPGA -ima.

• Potencijalni izazovi izvora zbog dobi proizvoda.

• Zahtijeva pažljivu napajanje i toplinsko upravljanje pri velikoj upotrebi.

XC4VLX100-10FFG1148C Dimenzije pakiranja

Parametar	Dimenzija
Vrsta paketa	FFG1148 (Flip-Chip Fine-Pitch BGA)
Kuglica	1,00 mm
Paket veličine tijela (l × w)	35,00 mm × 35,00 mm
Paket veličine tijela (l × w, inč)	1,378 in × 1,378 in
Ukupna visina paketa (a)	3,40 mm (tipično)
Ukupna visina paketa (a, inč)	0,134 in (tipično)
Tolerancija veličine tijela	± 0,20 mm
Lopta	34 × 34 (1,00 mm mrežna mreža)
Brojanje lopte	1.148 kuglica
Promjer kuglice (nominalni)	0,60 mm
Debljina supstrata (b)	~ 1,00 mm
Visina suprotstavljanja (A1)	0,40 mm (nominalno)
Toplina veličina kape za toplinu / metal	~ 32 mm kvadrat (tipično područje gornjeg metala)
Montažni tip	Površinski nosač

XC4VLX100-10FFG1148C Proizvođač

XC4VLX100-10FFG1148C proizvodi Kvrga, pionir u području programabilnih logičkih uređaja.2022. Xilinx je postao dio AMD (Napredni mikro uređaji), dodatno jačajući svoj položaj u računalnim i adaptivnim tehnologijama visokih performansi.Ovo spajanje kombinira Xilinxovu FPGA stručnost s AMD-ovim obradama, osiguravajući snažnu dugoročnu podršku i inovacije za proizvode poput XC4VLX100-10FFG1148C.

Zaključak

XC4VLX100-10FFG1148C ističe se za svoj veliki broj logičkih stanica, fleksibilnu memorijsku arhitekturu, široke I/O mogućnosti i solidne performanse unutar svoje generacije.Podržava velike brzine i pouzdanog integriteta signala, što ga čini prikladnim za zahtjevne aplikacije u DSP-u, umrežavanju i ugrađenim sustavima.Iako nudi dokazanu stabilnost i zreli ekosustav, on odražava naslijeđenu tehnologiju s određenim ograničenjima skalabilnosti i izvora, što je pažljivo razmotrilo važnu za moderne dizajne.
